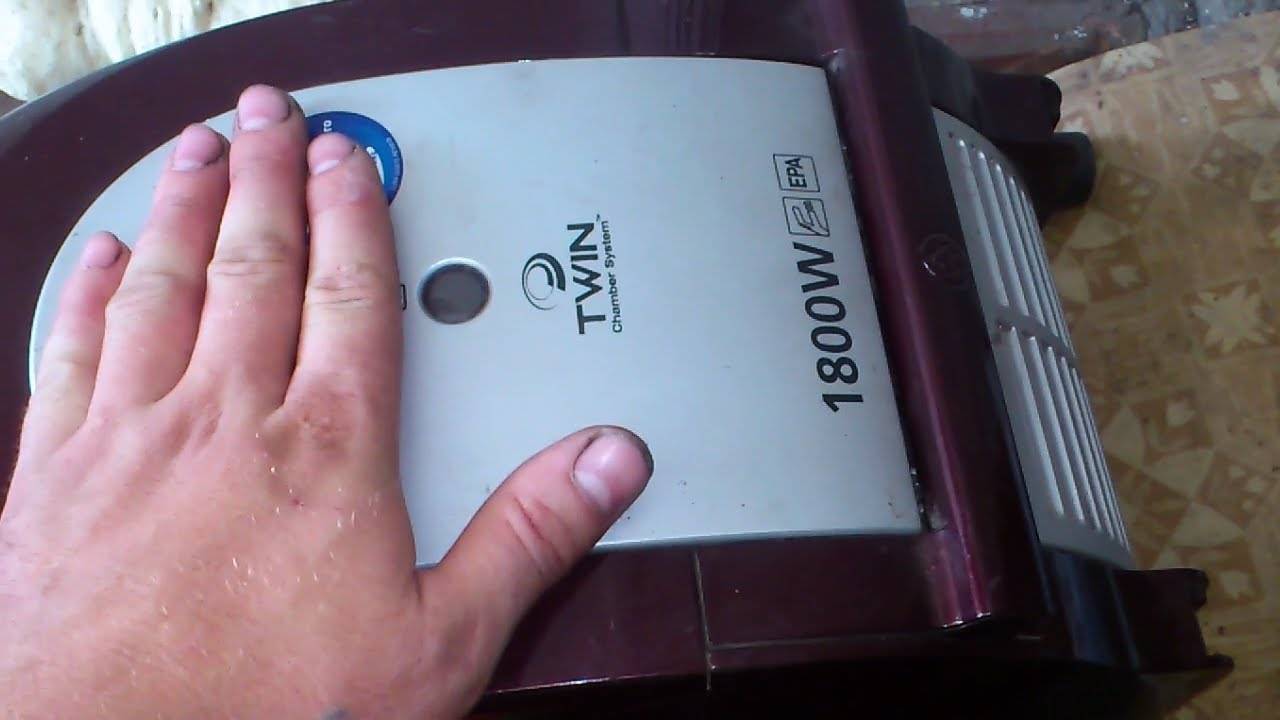

Ремонт пылесоса «Самсунг» своими руками. Причины неисправностей и их устранение
Человек очень быстро привыкает к хорошему, поэтому тот, кто хоть раз пробовал воспользоваться пылесосом, вряд ли захочет вновь взяться за веник. Однако, как и всякая техника, пылесосы имеют свойство ломаться в самый неподходящий момент. Не каждая хозяйка способна в одиночку устранить неисправности пылесоса «Самсунг», LG, «Филлипс» или других марок. Тем не менее бывают поломки, которые можно устранить и самостоятельно, не прибегая к помощи специалистов.
Диагностика
Прежде чем взяться за ремонт пылесоса «Самсунг» своими руками, нужно постараться определить, что же именно там сломалось. Правильная диагностика является очень важной, ведь от этого напрямую зависит скорость и стоимость ремонта. Конструкция пылесоса достаточно проста, поэтому, прежде чем платить деньги мастеру, можно попытаться устранить неисправность самостоятельно.
Следует заметить, что поломка далеко не всегда связана с неисправностью двигателя. Такую неисправность можно определить по звуку работающего агрегата. Если пылесос гудит, свистит, издает прерывистые звуки и выбрасывает из себя пыль, вам, скорее всего, не повезло — «накрылся» движок. Но бывает, например, что пылесос вроде бы работает, но мусор тянет плохо — тогда, скорее всего, виноваты шланг или фильтры. Давайте поподробнее остановимся на некоторых типичных неисправностях этого очень полезного домашнего помощника.
Слабо «тянет»
Как мы уже выяснили, если пылесос плохо втягивает пыль, то вам, скорее всего, предстоит ремонт шланга пылесоса («Самсунг» у вас, либо продукция иной марки — не суть важно). Прежде всего убедитесь, что в нем ничего не застряло — посторонние предметы, попавшие в шланг, сильно снижают тягу. Проще говоря, загляните в шланг и удалите засор.
Если вы уверены, что шланг не забит, внимательно осмотрите его и проверьте целостность гофры. Очень часто хозяйкам лень нагибаться, чтобы переставить агрегат с места на место, и они просто таскают его за собой по комнате «за хвост». От этого между витками гофры возникают разрывы, в результате чего снижается тяга. Если вы обнаружили щель, возьмите изоленту и туго обмотайте место разрыва в несколько слоев. Надолго такого ремонта, конечно, не хватит, и со временем шланг все же придется заменить, но некоторое время он вам еще послужит.
Если со шлангом все в порядке, проверьте все фильтры и мешок для сбора мусора — возможно, они сильно загрязнились. Тщательно очистите фильтры, а мешок замените новым. Также не забудьте проверить положение регулятора мощности — возможно, он сбился. Верните его в нужное положение.
Пылесос не собирает мелкий мусор

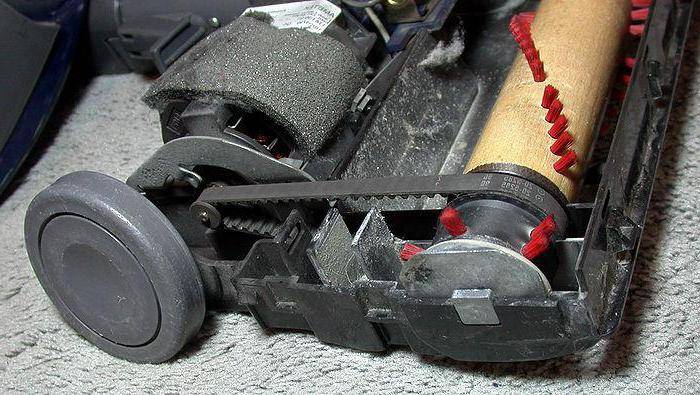

В этом случае ремонт пылесоса «Самсунг» своими руками будет заключаться в тщательном осмотре щетки. Убедитесь, что положение её достаточно низкое для контакта с полом — если это не так, выдвиньте ее до упора. Осмотрите саму щетку — вероятно, ее ворсинки слишком стерлись, и их придется заменить.
Включите пылесос и осмотрите щетку в рабочем состоянии — если она не крутится или вращается слабо, придется потрудиться. В первом случае, вероятно, заклинило подшипники. Разберите ее и проверьте, не накрутились ли на концевики нитки или волосы, уберите их. Во втором случае возможно ослабление ремня щетки — разберите ее и поменяйте деталь на подходящую к вашей модели. Обратите внимание: хотя запчасти для пылесосов «Самсунг» очень часто взаимозаменяемы для разных модификаций, лучше всего выбирать подходящие именно для вашей модели.
Агрегат совсем не включается
Если вы включили агрегат в розетку, а ничего не происходит, то ремонт пылесоса «Самсунг» (своими руками, конечно) нужно начинать с тщательного осмотра электрической части аппарата. Сначала убедитесь, что исправна сама розетка — для этого включите в нее другой, заведомо исправный прибор. Если все в порядке — осмотрите шнур пылесоса, ищите потертости, трещины, изломы или другие повреждения. Разберите вилку и внимательно осмотрите места соединения со шнуром. При помощи контрольки или электрического тестера «прозвоните» провод — вероятно, он перегорел.
Если все вышеперечисленные действия результата не дали, значит, виноваты щетки или сгорел двигатель. Эта часть ремонта уже относится к категории более сложных.
Во время работы чувствуется запах
Причиной такой поломки может быть шланг (для Samsung это рядовой случай): между витками гофры частенько застревает грязь и мусор, который со временем начинает издавать неприятный запах. Хорошенько промойте шланг струей воды, желательно под напором и с применением моющего средства. После этого обязательно хорошенько высушите гофру до того, как начнете пользоваться ею снова.
Еще одним источником неприятного запаха может быть ремень. Проверьте его натяжение, при необходимости подтяните или замените новым. Запах горелой резины исчезнет.
Пылесос вибрирует и шумит
Бывает так, что при нормальной, казалось бы, работе слышится сильный шум и наблюдается биение агрегата. В таком случае ремонт пылесоса «Самсунг» (своими руками здесь не всегда удается управиться, но попытаться все-таки стоит) будет заключаться в следующем:
- Если у вас вертикальная модель пылесоса, то, скорее всего, шумит поврежденный вентилятор — осмотрите его. Заменить и отбалансировать вентилятор самостоятельно — задача не из легких, лучше всего доверить ее специалисту.
- Если пылесос моющий — осмотрите помпу, которая нагнетает воду в шланг. Рекомендация по ремонту та же — к специалисту.
- В большей части моделей пылесосов причиной дребезжания являются «раздолбанные» подшипники на щетке. Если вы уверены в своих силах, можно попробовать заменить их самостоятельно. Возьмите валик и осторожно открутите концевой колпачок, достаньте из него металлический вал. Придерживая его плоскогубцами, открутите следующий концевик, после чего замените подшипники, пыльники и прокладки. Снова соберите все на свои места.
Разбираем пылесос

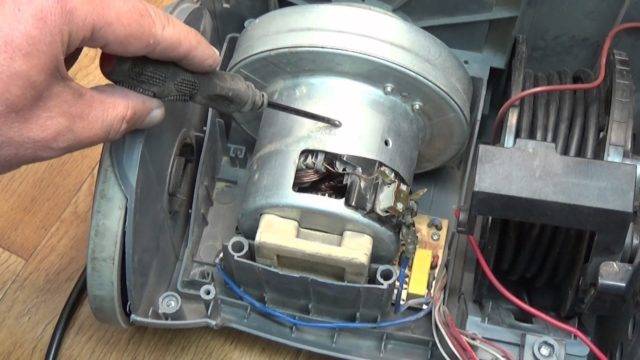

Теперь мы подошли к самой важной и сложной поломке — ремонт двигателя пылесоса «Самсунг». Чтобы в этом убедиться, нужно разобрать пылесос. Осторожно снимите все защитные детали корпуса и отыщите сам двигатель. Теперь очень аккуратно, соблюдая все меры предосторожности, включите пылесос. Если причина поломки кроется в моторе, то, скорее всего, вы увидите сноп искр, исходящий от двигателя. Причин тому может быть несколько:
- износ щеток;
- межвитковое замыкание в обмотке;
- повышенная нагрузка на «движок».
Итак, по порядку. Для замены графитных щеток прежде всего необходимо открутить и снять пластмассовые колпачки и вынуть пружинки. Вынимаем сами щетки и вставляем новые. Далее производим все действия в обратном порядке — вставляем пружинки, закручиваем колпачки. Чтобы щетки работали исправно, их нужно притереть. Сделать это можно, протянув мелкую шкурку между щеткой и коллектором. При этом абразив наждачки должен быть повернут в сторону щетки и как бы немного счесать ее.
Если все проделанные манипуляции не привели к успеху, и искрение двигателя при включении продолжается, значит, двигатель замкнуло. Произвести самостоятельный ремонт мотора пылесоса «Самсунг» (да и любого другого тоже) в домашних условиях не получится, придется нести в сервис.
Еще одна причина поломки двигателя, которую можно попытаться устранить в домашних условиях, — замена подшипника. Проверить, нужно ли это делать, очень легко. Возьмите двигатель в руку и легонько покачайте его за якорь: если вы заметили, что вал шатается из стороны в сторону, то замены подшипника не избежать. Для этого нужно снять щетки и открутить винты, стягивающие корпус. После этого снимите крышки мотора одну за другой, помогая себе маленьким молоточком и отверткой. Выполняйте эту процедуру очень аккуратно, иначе вы рискуете повредить обмотку. Осторожно, помогая себе инструментами, снимите подшипники (лучше оба сразу) с вала якоря. Крайне осторожно, при помощи молоточка и трубки подходящего диаметра насадите на свои места новые подшипники и соберите двигатель.
Один маленький совет: перед тем как решиться на разборку двигателя, зарисуйте схему соединения проводов. Поверьте, это очень пригодится.
Заключение
Как видите, ремонт любого бытового пылесоса может оказаться делом очень даже несложным. Главное — помнить, что запчасти для пылесосов «Самсунг» или техники других фирм-производителей должны быть качественными. А если вы хоть немного сомневаетесь в своих силах, лучше все же доверить ремонт техники профессионалам.
Источник
Ремонт пылесоса своими руками
Типичные поломки пылесосов
Что ломается в пылесосе.
- щетки;
- подшипники;
- обмотки двигателя;
- провод питания;
- предохранитель.
В иных пылесосах двигателя два. Второй расположен на щетке, где заставляет двигаться ворсинки. В циклонных моделях используются турбо, работу выполняет движущийся воздух. Конструктивный изыск упрощает изготовление шланга, избавляет от одной большой проблемы, когда провод рвется в толще резины. Разумеется, современные средства позволят точно определить место расположения казуса, лучше избежать поломки вовсе. Идею конструкторов, поместивших внутрь щетки двигатель, понять легко: отпадает нужда нажимать при уборке, вес приличный. Нравится ли, решайте сами. На взгляд редакции, щетка должна быть легкой, чтобы орудовать проще было.
Ремонт моющих пылесосов не отличается от описанного выше. Однако агрегаты вмещают помпу, подающую воду в шланг. Вернемся к вопросу в обзорах позже. Что касается входного тракта, не отличается конфигурация от обычного, исключая наличие водяного фильтра. Большинство выглядят унылыми коробками, залитыми водой. В некоторых пылесосах с аквафильтром на стыке шланга и корпуса бьют тонкие струйки воды. Работает первичное улавливание пыли. Однако заметить неисправность сложно. Другое дело, если пылесос оснащен опцией самодиагностики, которая подскажет место дислокации поломки.
Ремонт роботов пылесосов затрагивает тесно область электроники. Сервисных механизмов всего нечего. Однако в уменьшенном размере найдете двигатель. Большинство функций реализовано микросхемами, память вмещает различные программы. Ремонт пылесосов Электролюкс покажется детской игрой по сравнению с задачей наладить работу Румбы или Скубы американской фирмы iRobot (разработчик армейской и полицейской автоматики США). Существенным недостатком роботов назовем невозможность уборки неровных покрытий. Электронные слуги лишены умения создавать вакуум… пользуются вращающейся щеточкой, сметая пыль.
Как решается проблема, и возможно ли ее предотвратить?
Почему все-таки не работает пылесос? Рассмотрим банальные причины, с которыми может справиться любой пользователь. Нарушение автоматики может произойти по причинам:
- Заполнения пылесборника. Свидетельствовать об этом будет наличие запаха пыли.
- Попадание крупного мусора. Крупные размеры грязи, застрявшие в воздуховоде, мешает прохождению потока воздуха всасываемого пылесосом.
- Застревание в шланге сора. Свидетельствовать об этом изменение звука при включении аппарата.
- Загрязнение домоторного фильтра. При данном процессе появляется неприятный горелый запах.
Рассмотрим возможности ремонта неисправности пылесоса самсунг, и что делать, когда не включается пылесос. Устранить вышеперечисленные неполадки можно собственноручно, но все-таки лучше изначально их не допускать. Для этого потребуется отключить оборудование от источника питания, затем разобрать аппарат и очистить скопившийся внутри сор.
Для доступа к пылесборнику, снимите верхнюю крышку. Некоторые пылесборники могут быть подвержены очистке, а можно заменить их на новые. Так же желательно постирать пылесборник и высушить его. Для того чтобы не просыпать грязь и пыль, следует закрыть имеющийся клапан для герметичности. Во время установки обратно на место пылесборника, следите, чтоб горловина плотно прилегала к мешкодержателю. Если этого не будет происходить, то грязь и пыль просочится внутрь конструкции, что приведет к перегреву мотора и скоплению грязи на комплектующих.
Дополнительного ухода требует фильтры. Обязательно прочтите инструкцию, и узнайте, сколько фильтров установлено именно в вашей модели пылесоса. Следует проверять все фильтры, установленные в конструкции. Некоторые виды фильтров можно промывать од струей воды для очистки. Но перед установкой в конструкцию, следует обязательно высушить его. Включения пылесоса с мокрым фильтром приведет к поломке. Периодическая замена производится по рекомендации производителя. Когда фильтр отслужил свой срок использования его заменяют на новый. Срок фильтра указывается в эксплуатационной книге.
Все сменные расходники, фильтры, щетки и другие аксессуары можно приобрести в специализированном магазине.
Для устранения засора в насадке, открутите гофрированный аксессуар от корпуса, просмотрите его целостность и уберите скопившуюся грязь и прикрутите обратно. Грязь, застрявшая в гофрированной ручке, приводит не прохождению воздушного потока.
Но все-таки, если пылесос не включается что делать? Если устранение поломки является серьезной, лучше обратиться к специализированным мастерам, способным решить данное затруднение.
Но стоит запомнить, что основные возможные поломки происходят по причине перегрева двигателя. Стоит придерживаться следующих правил:
- Для предотвращения перегрева используйте пылесос при уборке не более 30 минут. На максимальном режиме используйте прибор не более 10-15 минут. Более длительная работа может привести к перегреву, для этого дайте аппарата отдохнуть и остыть.
- Следите за заполненностью пылесборника от накопившейся грязи и пыли. Переизбыток грязи и пыли не позволит пройти воздушному потоку, что приведет к перегреву электромотора. А так же переизбыток пыли в пылесборнике приведет к засорению конструкции внутри аппарата.
- Своевременно очищайте домоторный фильтр защиты. Большое загрязнение может привести к образованию неприятного горелого запаха.
- Избегайте всасывания больших предметов по размеру, которые могут перекрыть воздуходув. Перед использованием пылесоса для очистки напольного покрытия, следует собрать крупный сор и случайно упавшие вещи вручную.
- Нужно следить за уровнем производимого шума. Если звук изменится, то это может свидетельствовать о засорение щетки или гофрированного аксессуара.
Следите за производительностью вашего домашнего помощника, и своевременно оказывайте уход пылесосу и его сменным расходникам. Тогда проще будет избежать поломки оборудования для соблюдения чистоты в доме.
Устранение неполадок
Рассмотрим, как ремонтировать стиральную машину Samsung своими руками.
Машина Самсунг не откачивает воду
Нужно проверить систему слива: чаще всего причина в засоре сливного патрубка или насоса.
- Отключите машину от сети, перекройте воду.
- Отсоедините все коммуникации.
- Достаньте лоток-дозатор, нажав на фиксатор в центре.
- Откройте люк сливного фильтра на передней панели снизу.
- Слейте остатки воды и прочистите фильтр.
- Положите СМ на бок, откройте доступ ко дну.
- Обнаружив место расположения насоса и патрубка, ослабьте хомуты патрубка.
- Отсоедините провода помпы.
- Выкрутите винты крепления помпы.
- Сняв насос, проверьте его на засор.
- Снимите патрубок и промойте его от загрязнений.
Внимательно осмотрите патрубок на момент повреждений. Чаще всего он теряет герметичность в местах крепления хомута. При неисправности патрубка или насоса нужно установить новые элементы.
Нет нагрева
Для проверки и замены нужно добраться до ТЭНа. По тому, как устроена стиральная машина Самсунг, делаем вывод: чтобы достать ТЭН, нужно снять передний корпус стиралки.
Выполняем ремонт стиральной машины-автомат самостоятельно:
- После отключения СМ от сети открутите сзади винты крепления верхней панели.
- Вытащите лоток-дозатор. Открутите расположенные за ним болты.
- Выкрутите остальные болты крепления и снимите панель управления стиральной машины Самсунг.
- Снимите нижнюю панель.
- Отогнув манжету люка, подденьте металлический хомут и снимите его.
- Манжету уберите внутрь барабана.
- Открутив винты блокировки двери, а также отсоединив провода, снимите переднюю панель.
- В основании барабана находится ТЭН.
- Отсоедините провода нагревателя.
- Открутите центральную гайку (не до конца).
- Продавив внутрь центральный болт, достаньте ТЭН.
- Вытащите термостат из нагревателя.
Если термостат исправен, просто переставьте его в новый ТЭН. Установка проводится в обратном порядке, после чего ставится корпус.
Не набирает воду или заливает много воды
Причина отсутствия воды может быть в засоре. Ремонтируя стиральную машину своими руками, прежде всего:
- Покрутите запорный вентиль.
- Посмотрите, достаточный ли напор воды в кране.
- Осмотрите заливной шланг. Может, он перегнулся, перекрутился.
- Отсоедините шланг и промойте под напором из крана.
- Достаньте фильтр сеточку впускного клапана.
- Очистите его от засора.
Если же в машину поступает чрезмерное количество воды, нужно проверить заливной клапан.
- Сняв верхнюю панель СМ, сверху у стенки вы увидите входной клапан.
- Отсоедините провода клапана.
- Открутите фиксирующие болты.
- Ослабив хомуты, отсоедините шланги.
Если в целом клапан исправен, замените уплотнительные резинки. Если нет, установите новую деталь.
Износ приводного ремня
Для замены ремня нужно знать, как снять заднюю стенку стиральной машины Самсунг:
- Открутив болты, снимите заднюю панель.
- Снимите старый ремень со шкива.
- Если осмотр подтвердил износ ремня, установите новый элемент.
- Начните надевать ремень на шкив двигателя, передвигая и прокручивая шкив барабана.
Теперь вы знаете, как чинить стиральную машину без вызова мастера.
Шумная работа машины Самсунг
При стирке СМ начала сильно вибрировать, гудеть, шуметь? Проверьте правильность установки, насколько устойчиво техника стоит на полу.
Более серьезная причина шума – износ подшипника. Для его замены вам нужно знать устройство или иметь схему стиральной машины Самсунг. О смене подшипников подробно рассказано на видео:
СМА не реагирует на нажатия кнопок, не включается
Причина может быть в панели управления. Нужно проверить контакты всех кнопок, возможно они залипли, либо продавились сами клавиши.
Другая проблема кроется в электронной плате. Ремонт модуля управления в стиральной машине Самсунг – задача не из легких, поэтому лучше обратиться в сервисный центр. Конечно, перед обращением вы можете сами осмотреть плату:
- Сняв верхнюю крышку, вытащите лоток для моющих средств.
- Открутите винты, удерживающие панель управления.
- Разожмите пластиковые защелки и отсоедините провода.
- Разжав защелки блока, снимите крышку и достаньте плату.
Видимые повреждения могут выделяться прогоревшими элементами, дорожками. Если визуально ничего не заметно, обратитесь в сервис.
Изучив типичные неисправности, вы узнали, как отремонтировать и починить стиральную машину Самсунг (Samsung) своими руками.
Приступая к ремонту, не забывайте о технике безопасности. Вам поможет видео:

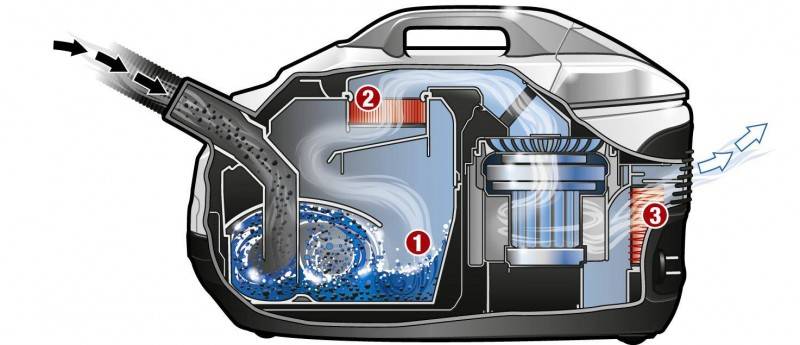

Принцип и устройство работы пылесоса
Выбор пылесосов расширяется. Основные варианты:
- Для сухой уборки;
- с аквафильтром;
- моющий пылесос.
Самый распространенный и легкий – пылесос для сухой чистки. Принцип работы современных пылесосов и старых – один и тот же.
После запуска весь мусор всасывается с помощью вакуумного вентилятора. Попадая внутрь, мусор проходит через несколько этапов фильтрации. Зачастую, это: на входе мусора, в моторной части, и на выходе. Каждый из этапов защищает пылесос от повреждения крупными частицами.
Первый признак того, что фильтр засорился — падает мощность втягивания.
Вся пыль и грязь собирается в специальный мешок. Они могут быть многоразовыми и сменными из бумаги. Есть модели пылесосов, в которых вместо мешка используется контейнерная система. Вся грязь оседает на стенках контейнера, а дальше все также выходит очищенный воздух.
Подготовительный этап разборки пылесоса Samsung
Заприметить неприятность можно в том случае, если какое-то время пользуетесь техникой. Вы знаете, какой звук свойственный вашему самсунгу и мельчайшие изменения в нем или в работе прибора, будут вам заметны.
Поломка многих деталей будет нести за собой финансовые проблемы.
Сломанный движок в пылесосе заметен по: прерывистым звукам, выбрасывает пыль, пахнет горелым. Если нет возможности отдать мастеру, тогда разборка пылесоса самсунг 1800 w своими руками видео и фото будут помощниками.
Какие инструменты понадобятся
Необходимо почистить мешок от пыли или сменить его? Специальных приспособлений и навыков не нужно. Они нужны в случаях проблем с двигателем, проводами, элементами платы. Ими станут:
- напильник;
- шило;
- плоскогубцы;
- наждачная бумага;
- тиски;
- нож строительный;
- запасные разъемы и проводки.
Используйте инструменты для разборки пылесоса.
В случаях замены мелких деталей много потратиться не придется
А вот для замены большой и дорогой комплектующей можно обращать внимание на альтернативу. С условием хорошего материала, из которого он сделан
Как разобрать трубу пылесоса
Рассмотреть детально телескопическую трубу без повреждений агрегата невозможно. Даже если вы будете делать это максимально медленно и аккуратно, все равно произойдет какая-то маленькая поломка. Дело в том, что такой разбор просто не предусмотрен в инструкции. Если вы разберете трубу, собрать ее 100% уже не сможете.
Многие уверены, что телескопические трубки являются неразборными. Мнение ошибочно, попытаться можно, но вы сломаете защелки. Здесь не сможет помочь даже способ нагревания.
В любом случае чистить такой шланг внутри необходимо, там оседает пыль и грязь. Просто промывайте периодически трубку водой, можете использовать мягкие ершики.
Можно ли починить пылесос самостоятельно?
Большая часть моделей уборочной бытовой техники корейской фирмы представлена конструкциями относительно простыми в техническом плане. Соответственно, в большинстве случаев ремонт таких изделий также довольно прост.
Очевидно, что сложность выполнения ремонтных работ полностью соотносится с конкретным узлом или деталью. Так, устранить небольшой прорыв на гофрированном шланге значительно проще, чем заменить разбитый подшипник электродвигателя.
Ремонтировать бытовую технику Самсунг – пылесосы, экономически выгодно. Однако некоторые отдельные случаи ремонта требуют навыков и умения держать в руках отвёртку, паяльник и прочие инструменты, чтобы разобрать аппарат полностью
Рассмотрим часто проявляющие себя неисправности бытовых пылесосов корейского производства и возможные способы устранения таких дефектов в домашних условиях.
Логично заметить: при всем уважении к сервисным мастерским, сумма оплаты услуг за ремонт в сервисе нередко приближается к стоимости нового пылесоса.
Серьезные поломки пылесосов Самсунг
Ремонт серьезных дефектов, как правило, требует вмешательства сертифицированных мастеров. Однако и здесь некоторые из неисправностей доступны для ремонта своими руками. Например, заменить поврежденный сетевой выключатель владелец вполне может сам.
№1 — кнопка включения и питающий кабель
Неисправность сетевого выключателя не дает включить аппарат в работу либо при включении нет фиксации рабочего режима. В первом случае реакция при активации кнопки нулевая.
Во втором случае пылесос запускается при нажатой клавише, но сразу отключается, стоит пользователю отпустить кнопку.
Работоспособность сетевого выключателя легко проверить тестером – прибором электромеханика. Нерабочая кнопка не создаёт контакта между клеммами в любом положении.
Кнопка с нарушением фиксации создает контакт только в нажатом положении. Подключением щупов тестера на клеммы кнопки можно проверить работоспособность всех положений.
Наряду с коммутацией сети неисправным может быть также питающий кабель пылесоса. Проверяется сетевой шнур тем же тестером.
Проверка сетевого шнура предполагает также тестирование розеток питания, которыми владелец пользуется, включая пылесос в работу.
№2 — регулятор мощности всасывания воздуха
Модулем регуляции мощности всасывания комплектуются многие модели Samsung. По сути, этот модуль является регулятором частоты вращения вала электродвигателя, установленного внутри пылесоса. Модуль представляет собой электронную схему (относительно несложную) на базе тиристоров.
Неисправность модуля — обычно выход из строя тиристора — влечет за собой либо невозможность запустить пылесос, либо полное отсутствие возможности регулировать производительность аппарата. В любом случае требуется разборка пылесоса, демонтаж модуля регуляции и замена компонентов, вышедших из строя.
Здесь достаточно проблематично работать своими руками без наличия определенных навыков, например, умения отличать резистор от конденсатора или умения держать в руках паяльник. Однако при желании эти качества электронщика несложно освоить.
№3 — электродвигатель бытового пылесоса
Сложной неисправностью, конечно же, считается выход из строя электродвигателя пылесоса. Как правило, в составе конструкций современной бытовой техники, выпускаемой под маркой Samsung, используются двигатели осевого типа, частота вращения которых достигает 20000 об/мин.
Вращение с такой высокой частотой сопровождается значительными нагрузками на опорные подшипники. Поэтому одной из частых неисправностей пылесосов Samsung является дефект подшипников. Что обычно сопровождается повышенным шумом работы аппарата, иногда очень сильным.
Работа по замене подшипников пылесоса своими руками отличается сложностями, но вполне выполнима. Однако изначально придется разобрать все содержимое конструкции уборочной техники, чтобы добраться до мотора.
Конечно же, в процессе разборки пылесоса рекомендуется фиксировать последовательность установки деталей, записывая на бумаге, или можно фотографировать на смартфон.
На демонтированном двигателе потребуется снять контактные щетки и кожух крыльчатки. Этот процесс относительно несложный.
Контактные щетки, как правило, крепятся одним винтом и легко вынимаются из установочных ниш. На кожухе крыльчатки (внешняя половина) нужно аккуратно отогнуть четыре точки вальцовки и применяя некоторое усилие, стянуть кожух.
Самый сложный процесс – отвинчивание гайки, которой на валу двигателя закреплена крыльчатка.
Умельцы, имеющие опыт в выполнении ремонта пылесосов, применяют для этих целей разные способы:
- зажимают коллектор двигателя деревянными чурками;
- наматывают на коллектор изолированный провод;
- пропиливают паз по торцу вала.
В итоге крыльчатку удаётся снять. Дальше – «дело техники» — вынимается тяговым усилием вал, и меняются дефектные подшипники. Затем сборка в обратном порядке.
Электрические дефекты двигателей – обрыв, межвитковое замыкание обмотки, прожог коллектора – явления относительно редкие, но тоже имеют место. В таких случаях обычно электродвигатель меняется на другой (новый) экземпляр.
Ремонт двигателя на пылесос Самсунг и 3 способа открутить гайку крепления якоря
Материал предыдущей статьи рассказывает о тех последствиях, которые могут возникнуть в результата уборки строительной пыли и мусора обычным бытовым пылесосом даже такой брендовой марки как Samsung.
Рекомендуем внимательно ознакомиться с ней. Последствия подобных ошибок могут быть устранены без разборки двигателя, когда он остался целым.
Однако, вполне вероятно, что в нем возникли дефекты, требующие разборки. Поэтому продолжаем рассказывать, как выполнить ремонт двигателя пылесоса своими руками и открутить гайку крепления якоря тремя способами с их подробным объяснением схемами, фотографиями и видеороликом.
Исходя из местных условий вы сможете использовать любой из них для выполнения текущего ремонта.
3 способа, как открутить гайку крепления ротора
Назовем их условно по технологии выполнения работ:
- нарезание шлица-прорези;
- фиксация петлей на удавку;
- крепление в тисках через переходники.
Каждый из этих методов имеет свои преимущества и недостатки, может применяться в зависимости от наличия оснастки и инструментальной базы.
Прорезь на валу
Немного истории
Такая технология крепления ротора использовалась на коллекторном двигателе любого пылесоса, производимого во времена СССР. Для удобства ручной сборки и последующего ремонта на торце вала всегда в заводских условиях создавался паз для лезвия отвертки.
Ее усилие фиксировало положение вала ротора, а крутящий момент от гаечного ключа зажимал или раскреплял гайку. У меня сохранился подобный двигатель, который был использован в конструкции самодельного триммера. Эту прорезь хорошо видно на фотографии ниже.
Современные технологии
Сейчас производство широко использует промышленные роботы и автоматизацию всех процессов. К тому же маркетинговая политика известных производителей рассчитана на:
- длительный срок эксплуатации выпускаемого оборудования в пределах заявленного ресурса;
- выполнение ремонтов поблочной заменой отказавших устройств без их разборки.
По этим причинам дефектный коллекторный двигатель просто меняется производителем на новый без его разборки: так быстрее, проще и прибыльнее. Ну а наш домашний мастер любит по старинке все исправлять своими руками.
Как сделать прорезь
Гайка крепления двигателя пылесоса и вал ротора выполнены из обычной стали. В них можно сделать распил. Однако в нашем случае его не позволяет выполнить обычным способом углубление корпуса вентилятора, в котором они спрятаны. Поэтому придется использовать обыкновенную электрическую дрель домашнего мастера и циркулярную пилу соответствующего диаметра на ее окончании.
Затем на гайку ставим ключ, а на пропил в вале двигателя — отвертку. Остается приложить силу для создания противоположного крутящего момента и с его помощью разобрать крепление.
Эту технологию я не использовал: не было под рукой небольшой циркулярной пилы для резания металла. Попробовал в работе две другие методики.
А ее реализацию можете посмотреть в видеоролике Александра М “Как открутить гайку”.
Мертвая петля
Способ основан на удержании якоря за коллекторные пластины с помощью узла удавки. Пришлось проверить два варианта откручивания гайки с помощью:
- мягкой медной проволоки:
- пластиковой веревки.
Крепление проволокой
В принципе полихлорвиниловая изоляция монтажного провода хорошо обжимает вал ротора по коллекторным пластинам, сохраняя целостность их поверхности, и позволяет удержать его для выворачивания гайки.
Использовал провод из меди с диаметром 2,5 мм кв. Однако конструкция петли оказалась слабо затянутой и полностью удавку не обеспечила. При работе ключом я почувствовал, что вал прокручивается и не стал применять большую силу.
Когда вытащил из двигателя свою проволоку, то на ней увидел протертую изоляцию. С этим способом больше не стал экспериментировать. Однако такую технологию предлагаю посмотреть в видео HamRadio “Как открутить гайку на двигателе”.
Крепление шнуром
Взял кусок тонкой веревки и сложил ее вдвое по длине. Посередине продел мягкую проволоку, выполняющую роль иглы.
С ее помощью получилось удобно уложить мягкий шнур в петлю на удавку и пропустить его вокруг коллекторных пластин.
Завязал крепежный узел вокруг окна корпуса.
Попытка открутить гайку этим способом у меня не получилась: структура шнура оказалась слабой — он просто порвался от приложенных сил натяжения.
Если будете повторять этот способ, то выбирайте более прочную веревку, шнур или ремень.
Зажим в тисках
Чтобы зафиксировать якорь этим способом потребовалось изготовить из дерева два переходника в форме прямоугольных колодок.
Их поперечное сечение должно входить в отверстие корпуса для крепления щетки, а длина доставать до коллекторных пластин и немного выступать наружу. Эти расстояния лучше предварительно измерить с помощью штангенциркуля или линейки.
Причем сторону, прилегающую к ротору, необходимо обточить круглым напильником в виде сегмента для плотного прилегания к валу двигателя.
С помощью этих переходников удалось зафиксировать ротор двигателя в тисках, прижав со средним усилием.
Осталось установить торцевой ключ на 12 мм и вращать его по ходу часовой стрелки.
Гайка безопасно откручена. На ее внутренней поверхности заметна выточенная заводская полость.
Для начала
Прежде чем взять в руки отвертку и разбирать пылесос, устраните три частых проблемы:
- вычистите забитый пылесборник;
- проверьте засоренные фильтры;
- трещины в шланге или телескопической трубе.
Проверьте, не забит ли пылесборник
Если мешок заполнен мусором более чем на две трети, мощность всасывания ослабевает, создается ощущение что «не тянет».
Убедитесь, что не засорились шланг, трубка или щетка
Если с мешком все в порядке, а тяга по-прежнему отсутствует, проверьте другие комплектующие — щетки, телескопическую трубку и шланг. Шланг может иметь повреждения – трещины, дыры, быть засоренным или не до конца вставленным в корпус.
Из-за них мусор плохо проходит, пылесос сильно гудит, воет, жужжит и издает другие неадекватные громкие звуки, из него воняет гарью или чем-то еще горелым. Обычно после удаления засора тяга полностью восстанавливается.
Также проверьте комплектующие на изношенность: в некоторых случаях всасывание затрудняют заклинившие подшипники двигателя или даже неправильная посадка щетки.
Ищем трещины в гофрированном шланге
Шланг с трещинами создает подсос воздуха и не даёт создавать разряжение, чтобы затянуть мусор.
Для этого разрежьте трубу, вставьте внутрь фрагмент пластиковой трубки, зажмите ее стыки хомутами и заклейте разрез скотчем.
Чистим фильтры
Один из фильтров расположен перед вентилятором. У циклонных пылесосов, как правило, это пластина из поролона внутри пластмассового разборного корпуса. Сзади корпуса находится сетка с мелкими ячейками. Пластину нужно хорошо выбить и вместе с фильтром промыть в воде.
Второй, задний фильтр тонкой очистки установлен на выхлопе пылесоса. Чаще всего он представляет собой отдельный бокс с большим количеством ячеек. Ячейки нужно почистить мягкой щеткой и промыть под струей проточной воды.
Если на пылесосе установлен водяной аквафильтр, не забывайте чистить его после каждой уборки: разобрать, перемыть каждый элемент и тщательно высушить. Это нужно делать, даже если с пылесосом нет проблем, чтобы в грязной воде не размножались бактерии и грибки.
Вспоминаем, не перегрели ли технику
Перегреваться техника может не только из-за долгой работы — есть и другие причины:
- нагрелся, потому что поврежден сетевой кабель;
- засорился коллектор якоря;
- износились подшипники и щетки;
- вышел из строя электронный блок или кнопка пуска.
Самая серьезная неисправность пылесоса — поломка двигателя. Чтобы выявить ее, придется разбирать устройство.
Источник
