Как ремонтировать автомобиль

Способы восстановления гильз цилиндров

Для восстановления наружной поверхности гильз цилиндров необходимо провести очистку наружной поверхности гильзы от накипи и возникшей коррозии. Для очистки поверхности гильзы потребуется стальная щетка и токарный станок .

Для очистки гильз цилиндров существует специальная установка ОМ-21601.

Очищающий материал для установки ОМ-21601: металлический песок, косточковая крошка, флюс.

Производительность установки ОМ-21601: 40 гильз цилиндров в час.

Рабочее давление сжатого воздуха установки для очистки гильз: 0,5- 0,56 МПа.

Устранение кавитационных разрушений гильз цилиндров эпоксидным ссоставом.

Кавитационные разрушения гильз цилиндров устраняют покрытиями созданными на основе эпоксидных смол и состоит устраняются в такой последовательности:

  • Зачистка поверхности гильзы цилиндров (до металлического блеска);
  • Обезжиривание поверхности гильзы цилиндров (техническим ацетоном);
  • Приготовление эпоксидного состава (после добавления отвердителя состав необходимо использовать за 20 мин.);
  • Нанесения эпоксидного состава на поверхность;
  • Отвердевание нанесенного слоя (при температуре 20 градусов Цельсия 3 суток).
Читайте также:  Планово предупредительный ремонт паровых котлов

Перед нанесением эпоксидного состава на гильзу цилиндров необходимо гильзу до температуры выше 40 градусов Цельсия. Эпоксидный состав наноситься на поверхность гильзы цилиндров специальным шпателем.

На эпоксидный состав не должно попадать вода, масло и грязь. Не допускается подтекание эпоксидного состава на посадочные пояски гильзы цилиндров во время ремонта гильз цилиндров.

Способ устранения кавитационных разрушений гильз цилиндров привариванием стальной ленты.

Существует простой метод контактной приварки стальной ленты для устранения кавитационных разрушений гильзы цилиндров.

Для приваривания стальной ленты к поверхности гильзы используют установку 011-1-07. Стальная лента вырезается из стального листа толщиной 0,3 мм. Поврежденный участок гильзы должен быть перекрыт стальной лентой на 5-10 мм. Стальная лента приваривается одной сварной точкой к поверхности гильзы, так чтобы сварная точка была не дальше чем 1-2мм от края ленты. Нижнюю часть стальной ленты приваривают симметрично верхней одной точкой сваривания. Затем приваривают края ленты.

Для сварки рекомендуется применять широкие электроды в целях не разрушения гильзы.

Диаметр электродов 150 мм, ширина верхней рабочей части — 5 мм, нижней— 12 мм.

Когда стальная лента уже приварена, начинают шлифовать пояски гильзы до номинального размера. Для шлифования поясков гильзы цилиндров используют шлифовальный станок. Аккуратно устанавливаем гильзу цилиндров на шлифовальный станок, чтобы не возникало никаких деформаций гильзы. Обратите внимание, чтобы приваренный слой не выступал за поверхность посадочного пояска.

Принимаемся за восстановление внутренней поверхности гильз цилиндров. После проведения очистки, контроля и устранения кавитационных разрушений на наружной поверхности гильзы цилиндров, восстановления посадочных поясков необходимо обработать внутреннюю поверхность гильзы цилиндров под ремонтный размер, то есть увеличить внутренний диаметр гильзы цилиндра на 0,5-0,7 мм. в зависимости от типа двигателя.

Растачивание гильз цилиндров двигателя

Растачивание гильз цилиндров проводится на алмазно-расточном станке. Станок 278, 278Н для растачивания гильз цилиндров оснащен специальным приспособлением для крепления гильзы.

Растачивание гильз цилиндров проводится, обычно за один проход.

Режим растачивания гильзы цилиндровна алмазно-расточном станке:

  • Частота вращения шпинделя 112 об/мин.
  • Подача инструмента0,2 мм/об.
  • Глубина резания0,3 мм.

Рекомендуемый режим растачивания гильз цилиндров обеспечивает минимальную конусность, овальность и шероховатость.

  • Овальность и конусность не более 0,04-0,05 мм.
  • Шероховатость поверхности гильзы цилиндра не более 2,5-1,25 мкм.

Для растачивания гильзы цилиндров применяются специальные режущие инструменты – резцы из твердого сплава.

При растачивании гильз цилиндров необходимо следить за износом резца, так как при его повышенном износе параметры овальности, конусности и шероховатости будут возрастать. Наиболее оптимальное количество расточенных цилиндров одним резцом 5-7 штук.

Шлифование гильз цилиндров

Очень часто вместо растачивания внутренней поверхности гильз цилиндров проводят шлифование на шлифовальном станке.

Шлифуют гильзы цилиндров при помощи плоских абразивных кругов с зернистостью 40 средне мягкой твердости изготовленных из белого электрокорунда. Шлифование гильз проводится за два прохода:

  • Черновое шлифование;
  • Чистовое шлифование;

Охлаждающая жидкость:

  • Вода с добавками кальцинированной соды 2%.
  • Мыло.

Скорость перемещения стола: 0,3. 8 м/мин.

Частота вращения шлифовального круга: 5600 об/мин.

Частота вращения детали: 160 об/мин.

Скорость шлифовального круга: 25. 35 м/с.

Скорость детали: 55. 65 м/с.

Поперечная подача круга: 0,01 . 0,03 мм.

Поперечная подача при чистовом проходе: до 0,005. . 0,015 мм.

Cкорость перемещения стола: до 0,3.. 4,5 м/мин.

Шлифование гильз цилиндров отличается высокой скоростью съема металла и обеспечивает заданную высокую точность и требуемую шероховатость обработанной поверхности гильз цилиндров. Эти параметры позволяют добиться хорошего качества хонингования и снижают расходы на абразивы.

Хонингование гильз цилиндров двигателя. После операций растачивания или шлифования внутренняя поверхность гильзы поддается хонингованию. Хонингование проводится на вертикально-хонинговальном станке 3A83.

Хонингование гильз цилиндров

Хонингование гильз цилиндров двигателя это вид абразивной обработки гильз цилиндров двигателя с применением хонинговальных головок (хонгов). С помощью хонингования можно получить отверстие с отклонением от цилиндричности до 5 мкм и шероховатостью поверхности равной Ra=0.63÷0.04.

Если восстановить гильзу цилиндра невозможно необходимо провести замену гильз КАМАЗ .

Источник

Разработка технологического процесса восстановления гильзы цилиндров двигателя автомобиля

Обзор условий работы гильзы цилиндра двигателя. Основные дефекты гильз, поступающих в капитальный ремонт. Способы их устранения. Разработка маршрутов восстановления деталей. Нормирование технологических операций в соответствии с маршрутом восстановления.

Рубрика Транспорт
Вид контрольная работа
Язык русский
Дата добавления 24.11.2016
Размер файла 315,2 K

Отправить свою хорошую работу в базу знаний просто. Используйте форму, расположенную ниже

Студенты, аспиранты, молодые ученые, использующие базу знаний в своей учебе и работе, будут вам очень благодарны.

Размещено на http://www.allbest.ru/

Белорусский Национальный Технический Университет

Кафедра «Техническая эксплуатация автомобилей»

по дисциплине «Восстановительные технологии»

Тема: «Разработать технологический процесс восстановления гильзы цилиндров двигателя автомобиля»

Исполнитель: Лисюк П.А.

Руководитель: Казацкий А.В.

1. Характеристика условий работы детали

2. Карта дефектовки восстанавливаемой детали

3. Маршруты восстановления детали

4. Маршрутная карта восстановления детали

5. Нормирование технологических операций в соответствии с маршрутом восстановления

Список использованных источников

1. Характеристика условий работы гильзы цилиндра двигателя

Гильза цилиндров изготовлена из серого чугуна марки СЧ 18-36 твердостью не менее НВ 196. В верхнюю часть гильзы запрессована вставка, изготовленная из легированного чугуна марки ТУОГМ твердостью НВ 156-197. Основные дефекты гильзы цилиндров приведены в таблице 2.1.

Гильза двигателя является относительно простой деталью, но от точности размеров и взаимного расположения рабочих поверхностей гильз зависит работоспособность двигателя в целом.

Гильзы цилиндров автомобильных двигателей изготавливают из серого чугуна марки СЧ 18-36 (у двигателей ЗИЛ-130) и СЧ 21-44 (у двигателей К-740), специального легированного чугуна (у двигателей ЯМЗ-236). Твердость чугунных гильз НВ 170—241 (в зависимости от марки чугуна).

В блоке двигателя (рис. 1.1) устанавливают вставные гильзы, омываемые охлаждающей жидкостью. Внутренняя поверхность гильзы служит направляющей для поршней.

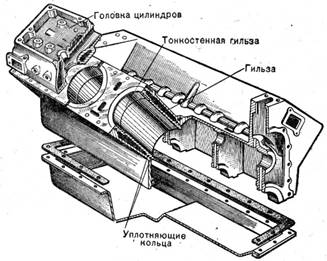

Рис.1.1 — Блок цилиндров двигателя автомобиля ЗИЛ-130

Увеличение срока службы гильз цилиндров достигается в результате запрессовки в наиболее изнашиваемую (верхнюю) их часть коротких тонкостенных гильз из кислотоупорного чугуна.

Гильзы цилиндров изнашиваются неравномерно. Наибольший износ по окружности наблюдается в плоскости качения шатуна, а вдоль оси цилиндра — в зоне расположения компрессионных колец при положении поршня в верхней мертвой точке.

Основными дефектами гильз, поступающих в капитальный ремонт, являются:

— трещины, обломы и пробоины;

— износ посадочной поверхности;

— износ рабочей поверхности.

Возможность восстановления гильз в зависимости от характера дефектов, их расположения и размеров рабочих поверхностей регламентируется техническими условиями на капитальный ремонт автомобилей.

При наличии трещин или сколов, обнаруживаемых визуально, гильзы выбраковывают. Для выявления скрытых дефектов гильзу подвергают гидравлическому испытанию под давлением 4 кГ/см 2 в течение 1-2 мин. Па наружной поверхности гильзы не должны быть заметны капли воды.

Изностойкость гильзы цилиндров зависит от ее положения в блоке цилиндров, которое определяется техническим состоянием посадочных поверхностей гильзы и блока цилиндров. Дополнительные напряжения и деформации в гильзе возникают в результате ее перекоса при установке в посадочные отверстия блока цилиндров. Перекосы гильзы возможны из-за несоосности верхних и нижних посадочных поверхностей, различной глубины выточки в блоке под упорный бурт гильзы, неперпендикулярности нижней плоскости фланца к продольной оси гильзы и деформации блока цилиндров. По данным исследований установлено, что биение наружной поверхности фланца гильзы относительно оси посадочных поясков в отдельных случаях достигает 0,09 мм (при допуске завода-изготовителя 0,03 мм) у гильз, поступающих в капитальный ремонт. Блок цилиндров обычно деформируется в результате неравномерной затяжки болтов крепления головки цилиндров, а также динамических нагрузок. Кроме того, образование дополнительных напряжений в гильзе цилиндров зависит от величины зазора в сопряжении посадочных поверхностей гильза — блок цилиндров. Поэтому при ремонте гильзы необходимо обращать внимание на размеры посадочных поверхностей и величину их соосности.

Исследованиями, проведенными на ЗИЛе, установлено, что имеется возможность восстанавливать не менее 90% гильз (рис 1.2), поступающих на авторемонтные заводы в первый раз, а изменение размера посадочных поясков на 0,01—0,02 мм не нарушает работоспособности гильзы. Провертывание вставки гильзы в процессе расточки и хонингования не происходит, а частичное (в пределах установленного размера) ослабление посадки вставки не влияет ни на качество ремонта, ни на дальнейшую работоспособность гильзы.

Рисунок 1.2 — Эскиз гильзы ЗИЛ 130

Установлено, что наличие зазора между вставкой и гильзой в верхней части не является браковочным признаком при условии, если щуп шириной 10 мм и толщиной 0,03 мм входит в образовавшийся в процессе эксплуатации зазор на глубину до 1,5 мм.

Восстановление гильз требует организации специализированных участков, оснащенных необходимым оборудованием и инструментами.

При значительном коррозионном износе и деформации посадочные поверхности гильзы цилиндров восстанавливают до номинальных размеров. Изношенные посадочные поверхности предварительно шлифуют, осталивают и окончательно шлифуют до номинального размера.

2. Технические условия на дефектовку и способы определения дефектов

Материал — чугун СЧ18-36, Твердость НВ 170-229.

Основные дефекты гильзы и возможные способы их устранения приведены в карте дефектовки деталей (таблица 2.1).

Таблица 2.1 — Карта дефектов гильзы

Обозначение на эскизе

Способ установления дефекта и измерительные инструменты

Деталь: гильза цилиндра ЗИЛ

Материал: Гильзы чугун серый СЧ 18-36, ГОСТ 1412-54

Источник

Курсовая работа: Разработка технологического процесса восстановления гильзы цилиндра ЗИЛ-130

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ

СРЕДНЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ

ДАЛЬНЕВОСТОЧНЫЙ ГИДРОМЕЛИОРАТИВНЫЙ ТЕХНИКУМ

«Разработка технологического процесса восстановления гильзы цилиндра ЗИЛ-130

Выполнил: Поважнюк А.В.

Проверил: Апанович Г.Н.

1. Исходные данные

1.1 Условия работы детали

1.2 Ремонтный чертеж

2. Расчетно-технологическая часть

2.1 Выбор способа восстановления детали

2.2 План технологического процесса

2.3 Разработка операций по восстановлению гильзы цилиндра автомобиля ЗИЛ-130

2.3.1 Содержание операций

2.3.2 Расчет припусков на обработку

2.3.3 Расчет режимов обработки

2.3.4 Расчет норм времени

3. Конструкторская часть

4. Экономическая оценка технологического процесса

Заключение и выводы

Введение

Агрегаты и большинство деталей автомобиля являются ремонтируемыми объектами, их исправность и работоспособность в случае возникновения отказа или повреждения подлежат восстановлению. В предельном случае нарушения работоспособности, когда эксплуатация автомобиля или его агрегата должна быть прекращена полностью или он должен быть подвергнут капитальному ремонту, состояние объекта называется предельным. Следует отметить, что критерии предельного состояния различных агрегатов автомобиля определяются и неустранимым нарушением безопасности движения, и неустранимым отклонением заданных параметров от установленных пределов, и главным образом неустранимым снижением эффективности эксплуатации автомобиля. Закономерности переходов технического состояния деталей, агрегатов и систем автомобиля из исправного, работоспособного состояния в неисправное, неработоспособное, и, наконец, в предельное состояние и обратно изучают методами теории надежности технических объектов. При анализе надежности рассматривают как отдельный технический объект автомобиль, его систему, агрегат ил деталь.

По мере использования машин их работоспособность и эксплуатационные показатели (тяговая мощность, тяговое сопротивление, расход топлива, производительность) не остаются постоянными, а изменяются в широких пределах.

На узлы, механизмы и детали во время их работы оказывают влияние механические, химические, тепловые и электрохимические факторы. В результате этого возникают необратимые процессы, например износ, смятие, коррозия, остаточные напряжения, вызывающие неисправности деталей машин.

Износ поверхностного слоя, изменение свойств материала, формы, размеров и веса детали — все это непрерывные, медленно нарастающие процессы. Развитие неисправностей вызывает постепенные или внезапные отказы в работе узла или всей машины.

Эти изменения становятся ощутимыми, когда работа деталей качественно видоизменяется: неподвижное соединение переходит в подвижное, а плотное прилегание — в неплотное; увеличенный зазор в подвижном соединении вызывает появление ненормальных стуков или изменение показателей работы.

Для приведения неисправной машины в работоспособное состояние существует определенная совокупность работ называемая технологическим процессом ремонта машин.

Основным документом для осуществления технологических процессов ремонта машин в сельском хозяйстве служит типовая технология ремонта. Изучение, освоение и внедрение рекомендаций, содержащихся в этом документе, позволит своевременно и высококачественно проводить ремонт машин.

Целью данного курсового проекта является разработка технологического процесса восстановления гильзы цилиндра двигателя автомобиля ЗИЛ-130, с применением передовых форм и методов ремонта (организации авторемонтного производства). Так же курсовое проектирование ставит перед собой цель привить навыки самостоятельного решения конкретных задач, связанных с организацией ремонта машин на основе приобретенных знаний при изучении общетехнических и профилирующих дисциплин.

1. Исходные данные

1.1 Условия работы детали

В блоке двигателя устанавливают вставные гильзы, омываемые охлаждающей жидкостью. Внутренняя поверхность гильзы служит направляющей для поршней.

Увеличение срока службы гильз цилиндров достигается в результате запрессовки в наиболее изнашиваемую (верхнюю) их часть коротких тонкостенных гильз из кислотоупорного чугуна.

Гильзы цилиндров изнашиваются неравномерно. Наибольший износ по окружности наблюдается в плоскости качения шатуна, а вдоль оси цилиндра — в зоне расположения компрессионных колец при положении поршня в верхней мертвой точке.

Рис.1 — Блок цилиндров двигателя автомобиля ЗИЛ-130

1.2 Ремонтный чертеж

Ремонтный чертеж выполняется в соответствии с ЕСКД. Места на детали подлежащие восстановлению выполняются на чертеже сплошной основной линией, остальные изображения — сплошной тонкой линией.

На ремонтных чертежах предельные отклонения размеров проставляются в виде числовых значений, либо в виде условных обозначений (H7, H9, N6, K6 и т.п.), рядом с которыми в скобках помещают их числовые значения. Допуски на свободные размеры 14, 15 и 16 квалитетов проставляются на ремонтных чертежах с округлением до десятых долей миллиметра.

На ремонтных чертежах (за исключением чертежей на вновь изготовляемые детали и сборочные единицы) изображаются только те виды, размеры и сечения, которые необходимы для проведения восстановления детали или сборочной единицы.

На ремонтных чертежах ремонтные и пригоночные размеры, а также размеры детали, ремонтируемой снятием минимально необходимого слоя металла, обозначают буквами, а их числовые значения и другие данные указывают на выносных линиях или в таблице, помещаемой в правой верхней части чертежа. При этом для ремонтных размеров сохраняется класс точности и посадка, предусмотренные в рабочих чертежах.

2. Расчетно-технологическая часть

2.1 Выбор способа восстановления детали

Восстановление способом ремонтных размеров заключается в том, что соединению возвращают первоначальный зазор или натяг, т.е. посадку, но размеры восстановленных деталей отличаются от первоначальных. Например, при износе пары цилиндр — поршень цилиндр растачивают под увеличенный ремонтный размер и устанавливают новый поршень соответствующего размера. При таком восстановлении получается начальный зазор и правильная геометрическая форма цилиндра, соответствующие нормативной документации завода изготовителя.

Гильзы цилиндров не вышедшие за ремонтный размер восстанавливают расточкой и подвергают двух — или трехкратному хонингованию. Износ цилиндра для большинства двигателей в этом случае не должен превышать 0,3 — 0,35 мм.

При меньшем износе цилиндра расточку часто заменяют шлифованием. Для этого используют бесцентровые внутришлифовальные станки типа СШ — 22, СШ — 64 и др. Гильзу устанавливают в приспособление и шлифуют кругами из белого электрокорунда зернистостью 40 среднемягкой твердости. Шлифуют гильзы за два перехода: черновое и чистовое шлифование. При чистовом шлифовании в два раза уменьшают поперечную и продольную подачи. В результате такой операции снижаются затраты на хонингование до 40%.

Один из недостатков восстановления гильз обработкой под ремонтный размер — резкое (на 20. 30%) снижение их ресурса из — за уменьшения твёрдости поверхности. При использовании способа ремонтных размеров в процессе восстановления гильз цилиндров и коленчатых валов ресурс двигателя снижается на 30 — 50%. Для его повышения гильзы упрочняют пластическим деформированием, плосковершинным хонингованием, закалкой ТВЧ, лазерной обработкой и т.д.

Гильзы цилиндров, вышедшие за ремонтный размер или не имеющие ремонтных размеров, восстанавливают одним из следующих методов: постановкой легкосъёмных тонких пластин; железнением; хромированием; электроконтактной приваркой ленты; термопластическим обжатием; индукционной центробежной наплавкой и др.

Выбор способа восстановления зависит от конструктивно-технологических особенностей и условий работы деталей, их износа, технологических свойств самих способов восстановления, определяющих долговечность отремонтированных деталей, и стоимости их восстановления. Оценка способа восстановления дается по трем критериям — применимости, долговечности и экономичности.

Критерий применимости (технологический критерии) определяет принципиальную возможность применения различных способов восстановления по отношению к конкретным деталям. Этот критерий не может быть выражен числом и является предварительным, поскольку с его помощью нельзя решить вопрос выбора рационального способа восстановления деталей, если этих способов несколько. Решая вопрос о применимости того или иного способа ремонта, надо использовать данные авторемонтных предприятий страны, информацию журнала «Автомобильный транспорт» и других литературных источников. Критерий долговечности определяет работоспособность восстанавливаемой детали и выражается коэффициентом долговечности Кд как отношение долговечности восстановленной детали к долговечности новой детали. Чтобы обеспечить работоспособность детали на весь межремонтный пробег агрегата, принимаемый способ восстановления должен удовлетворять требуемому значению Кд (не ниже 0,85). Критерий экономичности определяет стоимость СВС восстановления детали. Значение СВС можно определить после окончательной разработки технологического процесса и установления норм времени. Для выбора рационального способа по критерию экономичности необходимо произвести расчет себестоимости по нескольким вариантам технологического процесса. В учебном варианте проекта для простоты допускается принимать значение СВС по прейскурантам, данным авторемонтных предприятий или удельной себестоимости восстановления.

2.2 План технологического процесса

Обработка под ремонтный размер является основным способом восстановления внутренней поверхности гильзы. Гильзы карбюраторных двигателей типа ЗМЗ имеют три ремонтных размера, а типа ЗИЛ — два через 0,5 мм. Гильзы дизелей имеют один ремонтный размер, увеличенный на 0,5 мм или 0,7мм относительно номинального. Все современные автомобильные, тракторные, и комбайновые двигатели, как, правило, выполнены со сменными гильзами. Гильзы цилиндров одного блока обрабатывают под один и тот же ремонтный размер. Схема маршрутов восстановления гильз методом ремонтных размеров представлена на рисунке 2.

Рис 2. Схема маршрутов (1. 3) технологического процесса восстановления гильз цилиндров

Коротко рассмотрим рекомендуемые операции, применяемое оборудование, приспособления, инструменты, материалы и технические условия основного маршрута восстановления гильз цилиндров (маршрут 1).

Загрязнения поверхностей гильз цилиндров удаляют с помощью водных растворов технических моющих средств (ТСМ). ТСМ представляют собой многокомпонентные композиции включающие в свой состав поверхностно — активные вещества (ПАВ) и активные солевые добавки (карбонаты, силикаты, фосфаты). Наиболее эффективная очистка от отложений накипи, нагара, продуктов коррозии производится щелочным расплавом. Расплав состоит из следующих компонентов (% по массе): гидроксид натрия — 60. 70, нитрат натрия — 25. 35, хлорид натрия — 5. Деталь выдерживают в растворе 5. 12 минут, промывают в проточной воде, протравливают в кислотном растворе и промывают в горячей воде.

Установку для мойки и очистки выбирают в зависимости от среднего объёма восстанавливаемых деталей. При большом объёме деталей руководствуются картой типового технологического процесса очистки (КТТП).

Явные неустранимые дефекты гильз цилиндров можно определить визуальным контролем (трещины, сколы, раковины от ржавчины рядом с опорным буртом, также когда их количество превышает норму).

Скрытые неустранимые дефекты определяют при помощи приспособлений и приборов (средств неразрушающего контроля).

Геометрические параметры устанавливают измерительным контролем. Износ, овальность, конусность рабочей поверхности контролируют индикаторным нутромером НИ — 100 — 160. Износ опорного бурта (измерение высоты) устанавливают микрометром. Он составляет 0,08. 0,10 мм. Износ посадочных поясков определяют измерением их диаметра и овальности с помощью приспособления КИ — 3343 ГОСНИТИ, биение опорного торца бурта и посадочных поясков относительно внутренней поверхности гильзы — приспособлением КИ — 3340 ГОСНИТИ.

Результаты измерений должны заноситься в карту технических требований на дефектацию, где оформляется заключение о способе устранения дефекта.

При выявлении невосстанавливаемых дефектов или если гильзу экономически не выгодно восстанавливать (износ внутренней поверхности больше 0,35 мм), делают заключение о её негодности и по предварительной договорённости с заказчиком отправляют на склад металлолома.

Устранение кавитационных разрушений.

Дефекты наружной поверхности чаще всего устраняют нанесением на предварительно подготовленную и подогретую до температуры 60°С поверхность композиции на основе эпоксидной смолы. Более простой метод электроконтактная приварка стальной пластины. Пластина из стали 10 или 20 толщиной 0,3 мм должна на 5. 10 мм перекрывать поврежденный участок.

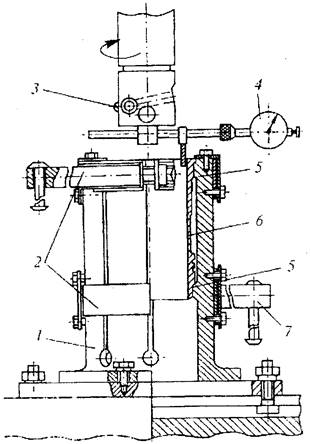

Рис 3. Схема приспособления для крепления гильз при растачивании: 1 — корпус; 2 — нижний и верхний зажимы; 3 — резец; 4 — индикаторное приспособление; 5 — верхний и нижний посадочные пояски; 6 — гильза; 7 — стяжной винт с рукояткой

Поэтому допускается разностенность гильзы не более 0,1 мм. После центрирования приспособление закрепляют на столе станка. Затем с помощью микрометра устанавливают вылет резца (мм) на необходимый размер. Так как верхняя (10. 15 мм) и нижняя (30 мм) части гильзы не закалены, а износ «зеркала» неравномерный, то при расточке сила резания резко изменяется и отжим резца по длине гильзы неодинаковый. Поэтому чтобы уменьшить припуск на хонингование более эффективно применять для расточки гильз резцов, оснащённых вставками из сверхтвёрдых синтетических материалов эльбор и гексанит. Их стойкость до переточки достигает 70 гильз, обычные резцы перетачивают после 5. 7 гильз. При оптимальных режимах расточки овальность и конусность расточенных гильз составляет 0,01 — 0,03 мм, а припуск на черновое хонингование — 0,05 — 0,07 мм.

После растачивания отверстие гильзы обрабатывают на хонинговальных станках 3Г833 и 3А83С-33. Гильзу закрепляют в диафрагменном приспособлении, что уменьшает её деформацию и повышает точность обработки (рис.4). В зазор между диафрагмой 2 и гильзой 3 подают под давлением 0,4. 0,5 МПА воздух. Резиновая диафрагма плотно облегает наружную поверхность гильзы и удерживает её от перемещения при хонинговании.

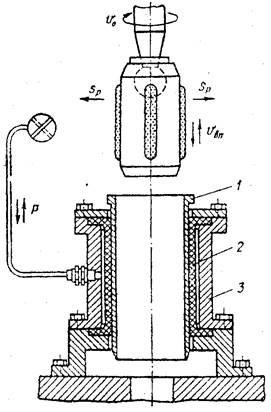

Рис.4. Схема приспособления для крепления гильзы при хонинговании: 1 — гильза; 2 — диафрагма; 3 — корпус; VO — окружная скорость хонингования; VP — давление сжатия брусков; VВП — скорость возвратно-поступательного движения; Р — давление воздуха

Длина хода хонинговальной головки должна быть такой, чтобы выход (пробег) брусков за края цилиндра был равен 1/3 их длины. При меньшем, ходе наблюдается бочкообразность гильзы, а при большем — корсетность. Длину брусков принимают равной половине высоты гильзы. Число брусков в хонинговальной головке должно быть таким, чтобы общая ширина их была не менее 20% длины окружности обрабатываемой гильзы.

Хонингование ведут в режимах: окружная скорость — 60. 80 м/мин; возвратно — поступательная скорость — 15 — 25 м/мин; давление на бруски — 0,5. 1,0 МПа.

Черновое хонингование производят брусками КЗ1ОСТ1К или алмазными брусками АС6М1 стопроцентной концентрации с содержанием алмазов в бруске 3,5 карата. При черновом хонинговании снимают основную долю припуска (0,1. 0,12 мм на диаметр) и исправляют погрешность геометрической формы отверстия (овальность, конусность и др.) после растачивания. В качестве СОЖ (состав охлаждающей жидкости) применяют керосин или смесь из 90% керосина и 10% индустриального масла, кроме охлаждения производится удаление абразивных частиц, возникающих в результате процесса хонингования. Припуск на получистовое хонингование 0,03. 0,04 мм.

Для обеспечения требуемой шероховатости поверхности проводят вторую операцию хонингования брусками КЗМ 20СМ1К или алмазными брусками АСМ 20М1 стопроцентной концентрации. Давление на бруски 0,4. 0,6 МПа. После обработки шероховатость поверхности Ra = 0,4 мкм. Припуск на чистовое хонингование 0,01 — 0,03 мм.

Изношенный торец опорного бурта подрезают до выведения следов износа перед последующей операцией хонингования, на токарно-винторезном станке.

При третьей операции хонингования окончательно убирают припуск на обработку и сверяясь с показаниями приборов активного контроля добиваются наименьшего ремонтного размера гильзы. Давление на бруски 0,3. 0,5 МПа. После обработки шероховатость поверхности Ra = 0,2. 0,16 мкм.

После механической обработки гильзы очищают и моют затем контролируют в соответствии с техническими требованиями и сортируют на размерные группы по диаметру внутренней поверхности.

Качество гильз проверяют по следующим признакам: диаметру посадочного пояска (верхнего и нижнего); внутреннему диаметру; шероховатости внутренней рабочей поверхности. Консервация и упаковка.

Если гильзы цилиндров не отправляются на рабочее место сборки шатунно-поршневой группы то их отправляют на пункт консервации, где гильзы маркируются. Маркируют гильзу заглавной русской буквой в соответствии с размерной группой, при этом перед буквой ставится цифра соответствующая ремонтному размеру, например: 2А, 2Б, 2В и т.д. Обычно обозначение размерной группы указывается на торце гильзы, у некоторых «мокрых» гильз ставят резиновое клеймо на внешней стороне в специально подготовленную плоскость, в виде образующей диаметра.

При необходимости длительного хранения гильзы упаковываются в вощённую бумагу и сдаются на склад запасных частей, где оформляется Акт приёма — передачи в двух экземплярах, один из которых остаётся на складе.

Данная схема технологического процесса является типовой и наиболее экономически эффективной при восстановлении гильз цилиндров до ремонтного размера. По данной схеме составляется маршрутная карта по ГОСТ 3.1122 — 84, которая корректируется с учётом оборудования, станков, приспособлений и технических условий ремонта на предприятии.

Восстановление гильз цилиндров вышедших, за ремонтный размер.

На авторемонтных заводах восстанавливают гильзы цилиндров, вышедшие за ремонтный размер в основном по технологии постановки ДРД (дополнительной ремонтной детали).

2.3 Разработка операций по восстановлению гильзы цилиндра автомобиля ЗИЛ-130

2.3.1 Содержание операций

Исходные данные анализируются по карте технических требований на дефектацию. Для данного примера:

Обломы и трещины, после осмотра и испытания на герметичность, воздухом под давлением 3. 4 кг/см 2 — отсутствуют (не ремонтировать).

Наличие раковин на плоскости омываемой водой, после осмотра — отсутствуют (не ремонтировать).

Износ внутренней плоскости после измерения нутромером индикаторным НИ — 100. 150. Ремонтировать — растачивать, хонинговать, до наименьшего ремонтного размера. Номинальный 100 +0,06 мм, первый ремонтный размер 100,5 +0,06 мм.

Износ верхнего и нижнего 4 посадочных поясков, после измерения микрометром МК 100. 125 — допустимый без ремонта (менее 0,1мм). Зачистить.

В качестве рабочего документа оформляется операционная карта механической обработки. Разработка операций производится в такой же последовательности как при механической обработки новых деталей.

Составляется план обработки детали.

Выбирают (в зависимости от наличия на предприятии):

оборудование для механической обработки детали;

способ установки детали и приспособлений крепления к станку;

режущий инструмент (резец или шлифовальный брусок, бруски для хонингования);

измерительный инструмент (НИ 60. 100 или НИ 100. 160, МК 75. 100 или МК 100. 125, индикаторное приспособление для центрирования гильзы со шпинделем станка или шариковая оправка).

Определяют межоперационные припуски на обработку поверхностей.

2.3.2 Расчет припусков на обработку

Установление минимальных припусков, т.е. слоя материала, удаляемого с поверхности детали при ее обработке, является важным вопросом с точки зрения качества обработки и себестоимости изделия. При этом различают промежуточный припуск — слой металла, необходимый для выполнения технологического перехода, а также общий припуск — слой металла, необходимый для выполнения всей совокупности технологических переходов.

Минимальный припуск на обработку выбирается помощью справочных таблиц.

2.3.3 Расчет режимов обработки

При расчете режимов точения необходимо пользоваться справочником с нормативами.

Назначаем оборудование — расточной станок модели 2А78Н.

Точение ведут резцами оснащенными пластинами из эльбора или твердого сплава ВК6.

Глубина резания

Подача при резании s = 0,03…0,05 мм/об

Скорость резания 80…100 м/мин

Частота вращения шпинделя

(1)

где D — диаметр гильзы после расточки (96 мм)

Основное время для расточки гильзы

(2),

2.3.4 Расчет норм времени

При техническом нормировании определяется время, мин:

основное (на каждый переход) tO ;

вспомогательное (на каждый переход) tВС ;

штучно-калькуляционное (техническая норма времени) — ТШ .

Основное время определили по формуле (2)

(3)

где tВ. У — вспомогательное время на установку и снятие детали (зависит от массы и конфигурации изделия, конструкции приспособления, характера и точности установки на станке); tВ.П. — вспомогательное время связанное с каждым переходом (время на подвод и отвод режущего инструмента, включение и выключение станка, переключение подач и передач); tВ. З — вспомогательное время, связанное с замерами обрабатываемого изделия.

.

Оперативное время — это сумма основного и вспомогательного времени

(4)

Дополнительное время задается в процентах к оперативному времени и определяется по формуле

(5)

где К1 — отношение дополнительного времени к оперативному, % (в

зависимости от вида обработки К1 =6…9),

(6), .

Таким образом, техническая норма времени (штучно-калькуляционное время)

, (7)

где tП.З. — подготовительно-заключительное время;

nПР — число деталей в партии.

После разработки технологического процесса на восстановление вала заполняется маршрутная карта по ГОСТ 3.1118-82. Для разработки каждой операции составляются операционные карты:

операционная карта механической обработки по ГОСТ 3.1404-86, формы 1;

операционная карта технического контроля но ГОСТ 3.1502-85, формы 1,карта регистрации результатов испытания по ГОСТ 3.1507-84, формы 1 и 3.

Оформляются и заполняются технологические карты в соответствии с требованиями ЕСТД. Карты помещаются в виде приложения к пояснительной записке.

ГОСТ 3.1104-81 устанавливает общие требования к оформлению документов, а именно:

технологические документы должны выполняться на форматах, установленных стандартами ЕСТД;

запись может быть выполнена двумя видами — полная и сокращенная. Например, «Фрезерование паза черновое», «Нарезание резьбы М12» или по виду обработки: «фрезерная», «токарная» и т.п.

Содержание переходов записывается глаголом в повелительной форме, например «обточить с 025 до 023» или с указанием номера обрабатываемой поверхности «Шлифовать поверхность № 3».

Операции, переходы, а также поверхности нумеруются арабскими цифрами.

Приемы работ, связанные с установкой и снятием детали, записываются так: «Установить деталь», «Снять деталь» и т.д. Приемы обозначаются прописными буквами русского алфавита.

Применяемое оборудование обозначается кратким наименованием с указанием модели. Для инструментов дается краткая характеристика в соответствующих графах.

Коррозийный износ и деформацию поясков гильзы устраняют железнением (предварительное шлифование, нанесение покрытия и окончательное шлифование до исходного размера) или плазменным напылением с последующим оплавлением покрытия (предварительное шлифование, струйная обработка, нанесения покрытия, оплавление покрытия кислородным пламенем, окончательное шлифование восстановленных поясков).

Перед растачиванием «зеркала», гильза цилиндра устанавливается в приспособление для крепления гильз (рис.3), размещённое на столе станка. Растачивание гильз производится под ближайший ремонтный размер, в зависимости от наличия новых поршней стандартного ремонтного размера, на алмазно-расточном станке модели 2А78Н за один проход резцами оснащенными пластинами из эльбора или твёрдого сплава ВК6. Режимы резания: подача — 0,03. 0,05 мм/об; скорость резания — 80. 100 м /мин; глубина резания — 0,015 — 0,2 мм. Базовыми поверхностями при расточке служат посадочные пояски (5) приспособления и торец опорного бурта гильзы. По неизношенному пояску в верхней части гильзы с помощью индикаторного приспособления (4) совмещают оси шпинделя и гильзы. Следует иметь в виду, что смещение оси гильзы из-за неправильного центрирования при последующем хонинговании исправить невозможно.

3. Конструкторская часть

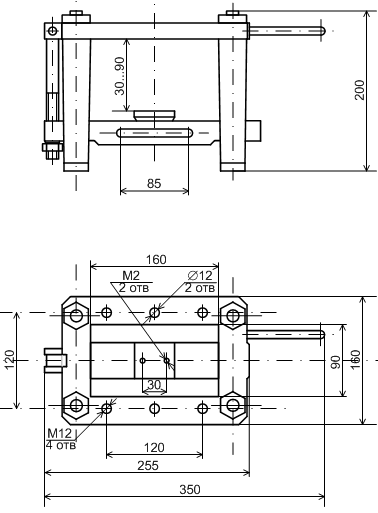

Станочное приспособление 7307-0006 (кондуктор на ножках). Предназначен для снижения трудоемкости ряда операций при ремонте деталей.

Рис.5. Станочное приспособление 7307-0006 (кондуктор на ножках)

4. Экономическая оценка технологического процесса

Для определения экономической эффективности разработанного технологического процесса надо сравнить:

себестоимость восстановления детали со стоимостью детали по прейскуранту;

себестоимость восстановления детали разными способами.

Себестоимость восстановления детали складывается из заработной платы производственных рабочих, накладных расходов и стоимости материалов, израсходованных на восстановление детали.

Окончательная оценка целесообразности применения разработанного технологического процесса восстановления детали проводится по технико-экономическому критерию, который выражается неравенством

(8)

где СВ — стоимость восстановления гильзы цилиндра, руб;

КД — коэффициент долговечности (КД = 0,79);

СН — стоимость новой детали (принимается по прейскурантам), руб.

Значение СВ находят по формуле

(9)

где СП — полная себестоимость восстановления гильзы цилиндра двигателя автомобиля ЗИЛ-130, руб; Н = 1,05 СП — прибыль (накопление) ремонтного предприятия, руб. Полную себестоимость восстановления детали рассчитывают по формуле

(10)

где СПР. Н — заработная плата производственных рабочих с

СР. М — стоимость ремонтных материалов, руб.;

СОП , СОХ и СВП — соответственно общепроизводственные, общехозяйственные

и внепроизводственные накладные расходы, руб.

Заработная плата СПР.Н. складывается из основной СПР и дополнительной СДОП

(11)

Основная заработная плата, руб.,

(12)

где ТШ. К — штучно-калькуляционное время, ч;

СЧ — ставка рабочих, исчисляемая по среднему разряду, руб/ч;

КД — коэффициент, учитывающий доплаты к основной заработной

плате, равный 1,025…1,030;

Дополнительная заработная плата производственных рабочих, руб.,

(13)

руб

Заключение и выводы

В ходе выполнения курсового проекта, я научился разрабатывать технологический процесс восстановления гильзы цилиндра двигателя автомобиля ЗИЛ-130. Мною получены и закреплены навыки работы с технической и справочной литературой, технического нормирования и определения потребности детали в восстановлении. Эти навыки я смогу применить в практической деятельности и при дипломном проектировании.

Список литературы

1. Вердашкин Б.Н. и др. Станочные приспособления. — М.: Машиностроении, 1984. — 1200 с.

2. Козловский Н.С. Виноградов А.Н. Допуски, посадки и технические измерения. — М.: Машиностроение, 1982. — 284 с.

3. Румянцев С.Н., Беднев А.Г. Ремонт автомобилей. — М.: Транспорт, 1988. — 327 с.

4. Суханов Б.Н., Борзых И.О., Бедарев Ю.Ф. Техническое обслуживание и ремонт автомобилей: Пособие по курсовому и дипломному проектированию. — М.: Транспорт. 1985. — 223 с.

5. Кагордин В.И., Митрохин Н.Н. Ремонт автомобилей и двигателей. — М.: Мастерство; Высшая школа, 2001. — 496 с.

Источник

Оцените статью
Название: Разработка технологического процесса восстановления гильзы цилиндра ЗИЛ-130
Раздел: Рефераты по транспорту
Тип: курсовая работа Добавлен 04:31:55 29 марта 2010 Похожие работы
Просмотров: 7220 Комментариев: 14 Оценило: 6 человек Средний балл: 4.2 Оценка: 4 Скачать
