Ремонт коробок передач автомобилей ВАЗ
Автомобили ВАЗ модели 2101-07 и 2108-15 комплектуются механическими коробками передач с 4-мя и 5-ю ступенями, имеют неплохой ресурс по пробегу и достаточно хорошие технические характеристики.
Коробки передач на всех вазовских авто не отличаются особой сложностью, и многие автовладельцы ремонтируют агрегат своими руками.
Неисправности КПП ВАЗ
На ВАЗ-классике и переднеприводных вазовских моделях коробка передач может выходить из строя по различным причинам:
- в картере залито недостаточно масла, или его нет совсем (вытекло);
- автомобиль эксплуатируется с нарушением правил эксплуатации (например, водитель сделал переключение с четвертой сразу на первую передачу);
- детали трансмиссии выработали свой ресурс;
- ремонт КПП произведен с нарушением технологий, выполнен некачественно;
- коробка ремонтировалась с применением дефектных, низкокачественных запчастей.
Есть признаки, сигнализирующие о том, что МКПП неисправна:
- под нагрузкой вылетает одна из скоростей (в некоторых случаях может вылетать несколько передач);
- в КПП появился шум (хруст, вой);
- скорости (одна или несколько) стали переключаться с трудом, в некоторых случаях одна из передач не включается вовсе;
- течет трансмиссионное масло (лопнул корпус коробки передач, в картере создается повышенное давление, порвалась прокладка в соединении).
Если дефект не связан с рычагом или кулисой переключения скоростей, ремонт МКПП ВАЗ выполняется со снятием и установкой узла. Для определения причины неисправности после разборки производится дефектовка – внешним осмотром и замерами определяется детали, подлежащие замене.
Ремонт КПП ВАЗ 2107
На автомашины «Жигули Классика» с завода устанавливаются как четырехступенчатые, так и пятиступенчатые МКПП – агрегаты вполне надежные и неприхотливые к заливаемому маслу, условиям эксплуатации. Болезнь «пятиступок» – вылет пятой скорости, шестерня 5-й передачи слабая, и быстро изнашивается. 4-ст. КПП более «живучие», ломаются они только по истечению срока службы или в результате варварской обращения с ними.
Для того чтобы осуществить ремонт КПП ВАЗ 2107 4-ст., сначала необходимо снять коробку. Поступаем следующим образом:
- ставим автомобиль на яму (подъемник);
- сливаем трансмиссионное масло с коробки;
- в салоне вынимаем рычаг переключения скоростей;
- демонтируем карданный вал, отсоединяем приемную трубу глушителя от картера;
- от днища кузова отсоединяем траверс;
- откручиваем болты крепления самой коробки к ДВС, демонтируем КПП.
Далее производим разборку трансмиссионного узла:
- с хвостовика вторичного вала стаскиваем стопор;
- головкой на 30 откручиваем гайку, снимаем хвостовик;
- демонтируем привод спидометра, а затем задний корпус КПП;
- отсоединяем нижний металлический поддончик;
- отворачиваем гайки «колокола» (корпуса сцепления), отсоединяем этот кожух;
- откручиваем гайку крепления промвала;
- удаляем с первичного вала стопор;
- затем разбираем заднюю часть КПП – демонтируем втулку с «вторички» (под ним шарик, нужно постараться его не потерять);
- отсоединяем вилку и малую шестерню заднего хода;
- с вторичного вала стаскиваем стопор, а затем большую шестерню задней передачи;
- с задней части корпуса снимаем стопорное кольцо промвала, стаскиваем с вала шестеренку;
- отворачиваем винты металлической пластины на задней части корпуса, демонтируем пластину;
- внутри корпуса на штоке откручиваем болты фиксации вилок передач;
- демонтируем пластину, пружинки и шарики фиксации штоков переключения скоростей;
- вытаскиваем штоки, вынимаем задний подшипник промвала;
- вытаскиваем сам промвал;
- теперь можно вытащить валы – «первичку» и «вторичку».
Осматриваем детали и производим дефектовку – ставим новые запчасти, собираем КПП.
Ремонт КПП ВАЗ 2109
Четырехступенчатые коробки передач ВАЗ 2108-09 устанавливались только на первых моделях «восьмерок» и «девяток», в основном на этих машинах шли «пятиступки». Частая болезнь МКПП 2109 – шум на различных скоростях, достаточно часто он возникает на холостом ходу, без выжима сцепления. Если при нажатии на педаль сцепления гул пропадает, причиной неисправности является подшипник первичного вала. Шумят коробки из-за неправильно выбранного для заливки масла. Многие автовладельцы в коробку заливает моторное масло, но оно слишком жидкое, обладает для деталей КПП недостаточными смазочными свойствами. Впрочем, и на моторном масле МПП может не шуметь – это дело случая. И все-таки рекомендуется использовать специальное трансмиссионное масло для переднеприводных авто, так меньше будет проблем с трансмиссией.
Ремонт КПП ВАЗ 2109 также проводится со снятием узла, после съема коробки разбираем ее:
- в первую очередь демонтируем кронштейн, на котором крепится трос сцепления;
- демонтируем заднюю крышку;
- раскручиваем гайки, удерживающие 5-ую передачу (ключ или головка 32 мм), крепления располагаются на хвостовиках валов (2 шт.);
- откручиваем болтик вилки 5-й передачи, демонтируем вилку одновременно вместе с муфтой;
- с другого вала демонтируем саму пятую передачу с синхронизатором;
- выкручиваем четыре винта, снимаем фиксирующую пластину;
- сбоку корпуса удаляем три фиксатора штоков (шарики и пружинки);
- разжимами демонтируем стопорные кольца подшипников;
- откручиваем гайки крепежа корпуса к «колоколу» (13 гаек), располовиниваем корпуса;
- выкручиваем болты вилок передач, вытаскиваем штоки, а затем и вилки;
- демонтируем промшестерню заднего хода;
- теперь вынимаем сразу оба вала;
- дифференциал с большой шестерней также снимается легко, руками;
- демонтируем механизм переключение скоростей;
- теперь осталось разобрать сами валы, произвести дефектовку, поставить на место новые запчасти и собрать коробку.
Ремонт КПП ВАЗ 2114
Коробка передач на модели 2114 устанавливается практически такая же, как и на машинах 2108/2109/21099. Такой коробкой передач «четырнадцатая» комплектовалась до 2010 года, а затем на эти автомобили стали ставить МКПП «десяточного» типа нового образца (с увеличенным колоколом), с одной небольшой разницей – механизм выбора передач был взят от КПП 2108.
Коробки передач 2108-09 примерно до 1995 года шли без щупов, уровень масла в них проверялся откручиваем пробки контрольного отверстия сбоку корпуса. На моделях 2113-14-15 до 2010 года стоит практически та же МКПП 2109 нового образца (с масляным щупом), поэтому ремонт КПП ВАЗ 2114 выполняется точно так же, что и на «девяточной» коробке.
Ремонт КПП ВАЗ 2110
Коробка передач ВАЗ 2110 (2111/2112) во многом очень похожа на КПП 2109, разница у них в следующем:
- на корпусе «десяточной» коробки стартер крепится двумя шпильками, на моделях 2109-09-14-15 – тремя шпильками;
- задняя втулка стартера 2109 расположена в корпусе МКПП, на «десятке» этой втулки в корпусе коробки нет.
Если ремонт КПП ВАЗ 2110 не имеет смысла, допустим, для восстановления ее работоспособности требуется много запчастей, при желании можно поставить КПП от «девятки», ну тогда будет нужно на «десятку»:
- установить маховик от 2108;
- заменить стартер 2110 на 2108-09.
Ремонт КПП ВАЗ 2123
Коробка передач внедорожника Chevrolet Нива конструктивно очень похожа на «классическую пятиступку» 2107, поэтому принципиально ремонт КПП ВАЗ 2123 практически ничем не отличается от ремонта МКПП ВАЗ-Классика – разборка и сборка производится приблизительно в таком же порядке. Если родная «шевинивская» коробка пришла полностью в негодность, при желании на машину можно установить КПП 5-ст. 2107 или «Нива» 21213/21214, но потребуются некоторые переделки.
Ремонт КПП ВАЗ своими руками
Разборка и сборка КПП особой сложности не представляет, здесь главное – ничего не перепутать и все детали правильно установить на свои места. Важно другое – самая основная проблема в ремонте КПП ВАЗ своими руками заключается в точном определении причины неисправности, и если не заменить все дефектные детали, неполадка не будет устранена, и работу придется переделывать.
Некоторые советы по самостоятельному ремонту коробок передач автомобилей ВАЗ:
- прежде чем приступать к работе, необходимо запастись мануалами, почитать необходимую информацию – не исключено, что в одном издании процесс разборки и сборки узла будет описан в неполном объеме;
- разбирать и собирать МКПП следует не торопясь, аккуратно, лишний раз сверяя свои действия с инструкцией;
- перед разборкой следует запастись различными коробочками, и складывать в них разобранные части в определенном порядке – даже если многие детали будут заменены, так легче будет собирать КПП;
- дефектовку следует проводить очень тщательно – обращать внимание не только на изношенность зубьев шестерен, но и на состояние всех валов – у них могут быть изношены посадочные места под шестерни;
- если состояние детали находится под сомнением, лучше ее заменить сразу, в таком случае не придется лишний раз снимать/ ставить, разбирать/ собирать коробку передач;
- на переднеприводных ВАЗ очень важно залить в КПП качественное трансмиссионное масло (специальное для переднеприводных авто) – при использовании некачественного масла в МКПП может возникнуть шум (вой);
- на моделях ВАЗ 2108-15 шестерню и муфту 5-й передачи можно заменить, не снимая коробки, для замены нужно вывесить силовой агрегат и снять заднюю крышку трансмиссии.
Источник
ремонт, разборка и дефектовка деталей коробки передач автомобилей ваз 2108, ваз 2109, ваз 21099
ПРЕДУПРЕЖДЕНИЕ
Если в процессе ремонта коробки передач заменялась хотя бы одна из следующих деталей: картеры сцепления или коробки передач, корпус дифференциала или подшипники дифференциала, то необходимо подобрать регулировочное кольцо подшипников дифференциала.
ПРИМЕЧАНИЕ
В разделе описан ремонт пятиступенчатой коробки передач (представляющей собой дальнейшее конструктивное развитие четырехступенчатой) более сложной, но и более распространенной.
1. Снимите коробку передач с автомобилей ваз 2108, ваз 2109, ваз 21099 (см. «Снятие и установка коробки передач»). Очистите коробку передач от грязи и вымойте снаружи.
2. Установите коробку передач вертикально вверх. Отверните шесть гаек крепления задней крышки коробки передач.
3. Отверните болт крепления и снимите кронштейн троса сцепления.
4. Аккуратно строньте с места ударами резинового молотка заднюю крышку коробки передач.
5. Снимите заднюю крышку с картера коробки передач.
6. Снимите уплотнительную прокладку картера коробки передач.
ПРИМЕЧАНИЕ
Снимайте уплотнительную прокладку картера коробки передач аккуратно, поскольку неповрежденную прокладку картера при сборке коробки передач можно установить вновь.
7. Включите 3-ю или 4-ю передачу.
8. Отверните болт крепления вилки 5-й передачи и включите 5-ю передачу, переместив вниз муфту синхронизатора вместе с вилкой так, чтобы шлицы муфты вошли в зацепление с шестерней.
9. Убедитесь, что валы не проворачиваются.
10. Расконтрите и отверните гайку на вторичном валу коробки передач.
11. Расконтрите и отверните гайку на первичном валу коробки передач.
12. Подденьте отвертками за ступицу синхронизатор 5-й передачи…
13.… и снимите синхронизатор 5-й передачи вместе с вилкой. Выньте вилку из муфты.
ПРЕДУПРЕЖДЕНИЕ
Снимать синхронизатор 5-й передачи надо осторожно. Следите, чтобы муфта синхронизатора не сошла со ступицы: подпружиненные фиксирующие шарики синхронизатора могут рассыпаться.
14. Снимите блокирующее кольцо синхронизатора 5-й передачи.
15. Подденьте отверткой ведомую шестерню 5-й передачи…
16.… и снимите ведомую шестерню с вторичного вала.
17. Снимите упорное кольцо игольчатого подшипника.
18. Снимите игольчатый подшипник шестерни 5-й передачи.
19. Подденьте отверткой ведущую шестерню 5-й передачи…
20.… и снимите ведущую шестерню с первичного вала.
21. С помощью ударной отвертки отверните четыре винта крепления пластины подшипников.
22. Снимите пластину подшипников.
23. Подденьте отвертками и снимите втулку игольчатого подшипника 5-й передачи со вторичного вала.
24. Снимите упорную шайбу с вторичного вала.
25. Снимите стопорное кольцо подшипника первичного вала. Для этого подожмите одной отверткой стопорное кольцо к кольцу подшипника, а другой отверткой выведите кольцо из канавки.
26. Аналогичным образом снимите стопорное кольцо подшипника вторичного вала коробки передач.
27. Отверните пробку фиксатора.
28. Осторожно извлеките шарик фиксатора с пружиной. Аналогичным образом извлеките еще два фиксатора.
29. Отверните два болта крепления задней опоры двигателя и…
30.… снимите заднюю опору двигателя.
31. Отверните пробку фиксатора заднего хода. Наклоните коробку передач и извлеките шарик фиксатора с пружиной.
32. Отверните 12 гаек и болт крепления картера коробки передач к картеру сцепления.
33. С помощью большой отвертки аккуратно разъедините картеры сцепления и коробки передач.
Между картерами коробки передач есть три места, куда можно вставить отвертку, чтобы не повредить уплотнительную прокладку. Поочередно вставляйте в эти пазы отвертку и аккуратно покачивайте до тех пор, пока картеры коробки передач не разъединятся.
34. Снимите картер коробки передач.
35. Отверните болт крепления вилки переключения 1-ой и 2-ой передач.
36. Приподнимите шток и снимите его вместе с вилкой переключения 1-ой и 2-ой передач.
37. Отверните болт крепления вилки переключения 3-ей и 4-ой передач.
38. Выведите головку штока из зацепления с рычагом…
39.… и снимите шток вместе с вилкой переключения 3-ей и 4-ой передач.
40. Поверните шток вилки 5-ой передачи, выведя головку штока из рычага. Выньте шток.
41. Снимите стопорное кольцо.
42. Снимите вилку включения заднего хода.
43. Снимите шестерню заднего хода с осью.

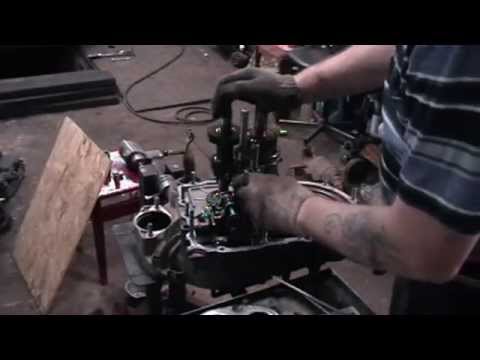

44. Слегка покачивая, выньте одновременно первичный и вторичный валы.
При снятии первичного и вторичного валов коробки передач внутренние кольца передних подшипников остаются на валах.
45. Выньте ведомую шестерню главной передачи вместе с дифференциалом.
46. Отверните три болта крепления механизма переключения передач.
47. Снимите механизм переключения передач.
48. Аккуратно снимите уплотнительную прокладку.
ПОЛЕЗНЫЙ СОВЕТ
Не повредите уплотнительную прокладку при снятии. Неповрежденную прокладку при сборке коробки передач можно использовать вновь.
49. Выпрессуйте передний подшипник вторичного вала из картера сцепления. Для этого можно использовать лапку съемника или аналогичный инструмент.
50. Чтобы заменить передний подшипник первичного вала, выпрессуйте сальник.
ПРЕДУПРЕЖДЕНИЯ
Выпрессовывайте передние подшипники первичного вала и сальник только при их замене или замене картера сцепления. Невозможно выпрессовать сальник первичного вала, не повредив сальник. Поэтому при замене подшипника первичного вала вам потребуется новый сальник.
51. Выпрессуйте подшипник внутрь картера, прикладывая усилие к наружному кольцу подшипника.
52. Выньте магнит из картера сцепления.
53. Отверните гайку крепления корпуса привода спидометра.
54. Подденьте отверткой корпус привода спидометра…
55.… и снимите корпус с ведомой шестерней привода спидометра.
Если в процессе эксплуатации были замечены следы подтекания масла через отверстие для привода спидометра, замените резиновое уплотнительное кольцо на корпусе привода спидометра.
56. Выньте из корпуса привода спидометра ведомую шестерню с валом.
57. Вытолкните уплотнительное кольцо из корпуса привода спидометра.
58. Выверните из картера коробки передач выключатель света заднего хода.
59. Сдвиньте защитный чехол шарнира тяги привода переключения передач с отбортовки на коробке передач.
60. Снимите противоположную кромку защитного чехла с фланца шарнира.
61. Отверните болт крепления шарнира к штоку переключения передач…
62.… и снимите шарнир со штока.
63. Снимите со штока защитный чехол.
64. Отверните болт крепления рычага к штоку переключения передач внутри картера сцепления.
65. Выньте рычаг и шток из картера сцепления.
66. Если в процессе эксплуатации были замечены следы подтекания масла через отверстие в картере сцепления под шток переключения передач, замените сальник штока переключения передач.
Перед осмотром и дефектовкой тщательно промойте и просушите детали коробки передач.
67. Осмотрите картеры сцепления и коробки передач, а также заднюю крышку коробки передач. На картере сцепления, коробке передач и задней крышки коробки передач не должно быть трещин и сколов. На привалочных поверхностях не должно быть забоин, рисок, вмятин и т.п. Небольшие повреждения удалите шлифовальной шкуркой. При сильных повреждениях замените дефектные детали.
68. Проверьте посадочные места под подшипники в обоих картерах. На этих поверхностях не должно быть следов износа или повреждения. Если есть повреждения, замените картеры.
69. Проверьте состояние штоков включения передач. Если штоки включения передач погнуты или на штоках появились задиры, заусенцы или выработки лунок под фиксаторы — замените штоки. Проверьте состояние вилок переключения передач. Если вилки переключения передач погнуты, либо изношены лапки, замените вилки переключения передач.
70. При обнаружении в процессе эксплуатации течи масла через сальники и при износе рабочих кромок сальники необходимо заменить.
71. Проверьте состояние подшипников. При наличии питтинга (раковин) на беговых дорожках и телах качения, следов вдавливания тел качения на беговых дорожках или в случае повреждения сепараторов подшипники коробки передач необходимо заменить.
72. Замените поврежденные или сильно обжатые прокладки.
73. Очистите магнит от частиц износа деталей. Если на магните обнаружены трещины или его магнитные свойства ослабли, замените магнит.
74. Тщательно очистите от старого герметика привалочные поверхности картеров сцепления и коробки передач, задней крышки коробки передач.
Соберите коробку передач в порядке, обратном разборке, с учетом следующего.
75. Перед установкой первичного и вторичного валов введите зубья их шестерен в зацепление и в таком положении установите первичный и вторичный валы в картер сцепления.
76. Обратите внимание, как устанавливаются вилки на штоки переключения передач:
1 — шток с вилкой включения 5-ой передачи;
2 — шток с вилкой включения 3-ей и 4-ой передач;
3 — шток с вилкой включения 1-ой и 2-ой передач.
77. Обильно смажьте все трущиеся детали трансмиссионным маслом.
78. Не забудьте установить на место магнит.
79. Перед установкой картера коробки передач на картер сцепления и задней крышки на картер коробки передач нанесите герметик на их привалочные плоскости по всему периметру.
ПОЛЕЗНЫЙ СОВЕТ
Все описанные приемы применимы и при ремонте четырехступенчатой коробки передач.
Отличие состоит в том, что застопорить валы одновременным включением двух передач невозможно, так как для этого используют пятую передачу. Для этой цели рекомендуем изготовить приспособление из отслужившего ведомого диска сцепления, к торцу ступицы которого под прямым углом нужно приварить подходящий отрезок стальной трубы. Надев ступицу на первичный вал, можно удержать его от вращения за конец трубы.
