Текущий ремонт электрических аппаратов
При каждой техобслуживании или ремонте аппарат, прежде всего, должен быть отключен от сети и обязательно должны быть приняты меры, исключающие возможность ошибочной подачи на него напряжения.
Оперативное обслуживание электрических аппаратов проводится как перед вводом их в эксплуатацию, так и в его процессе, в сроки, указанные в эксплуатационной документации. Оно включает в себя регулярное проведение осмотров и периодический контроль значений параметров, характеризующих режим работы Анализ полученных данных позволяет сделать выводы об уровне работоспособности аппарата и необходимости различных видов техобслуживания или ремонта.
При проведении осмотра аппарата и его техническом обслуживании, аппарат очищают от пыли, грязи и масла, проверяют надежность крепления к стене, панели или стенду, наличие и исправность заземляющих проводов. Контролируется правильное взаимное расположение деталей в аппарате и их взаимодействие. Если конструкция аппарата позволяет выполнить указанные операции без разборки, желательно также оценить износ контактов выработку осей, кулачков и других подвижных и неподвижных деталей. Техническое обслуживание обычно предусматривает и необходимую регулировку аппаратуры.
В состав технического обслуживания также включается профилактический контроль состояния изоляции, контактной системы и устройств охлаждения (если они предусмотрены конструкцией), смазка и уход за доступными вращающимися и трущимися узлами, опробование резервного оборудования и средств сигнализации.
Текущие ремонты предназначены для проверки состояния, исправления или замены ограниченного числа быстроизнашивающихся и относительно несложных в ремонте узлов и деталей. При текущем ремонте заменяют узлы и детали, изношенные или не соответствующие требованиям эксплуатации. Например, пружины, контакты и обгоревшие дугогасительные камеры следует заменять на новые (заводского изготовления), однако отдельные конструктивные детали могут изготовляться или ремонтироваться в собственных мастерских. В случае необходимости могут заменяться или перематываться катушки электромагнитов. Проводимые в ходе текущих ремонтов осмотры, измерения и испытания анализируются с целью уточнения перечня работ, подлежащих выполнению в ходе последующего планового капитального ремонта.
Капитальные ремонтыэлектрических аппаратов проводятся редко и лишь на стационарном, крупногабаритном, сложном и дорогостоящем оборудовании. Пришедшие в негодность или морально устаревшие маломощные стандартные аппараты обычно подлежат замене на новые, современные. Нецелесообразен и сложный ремонт при значительных повреждениях, устранение которых невозможно силами ремонтного цеха или мастерской.
Примерная периодичность осмотров, профилактик, техобслуживания и ремонтов аппаратуры представлена в табл. 13.1, продолжительности плановых межремонтных периодов для низковольтного оборудования при их двухсменной работе — в Приложении 7.
| Тип обслуживания | Рубильник | Предохранитель | Автоматический выключатель | Контактор | Магнитный пускатель |
| Осмотр | 1мес. | 1 мес. | 1мсс. | 1 мес. | 1мес. |
| Профилактика | 6 мес. | — | 6 мес. | — | — |
| Техобслуживание | 6 мес. | 6 мес. | 6 мес. | 1 год | 1 год |
| Плановопредупредительный ремонт | — | 3 года | — | — | |
| Капитальный ремонт | — | 5 лет | 5 лет | 5 лет |
Одним их важнейших условий, обеспечивающих нормальную и надежную работу коммутационных аппаратов с подвижными контактами, является достаточная величина сжатия контактов, их состояние и чистота. Неплотное примыкание рабочих контактов и их сильное загрязнение приводят к перегреву контактов, что может при сильных перегревах вызвать даже приваривание их друг к другу. Нормальная величина сжатия зависит от типа аппарата и должна соответствовать его заводским данным, которые обычно приводятся в инструкции по эксплуатации. Усилия, приложенные к контактным группам нажимными пружинами, контролируются специальными проверочными динамометрами, закрепленными на подвижном контакте. Измеряются усилия, создаваемые пружиной при заданном расстоянии между контактами (рис. 13.1, а), и усилия, необходимые для разрыва контактов, находящихся в замкнутом состоянии (рис. 13.1, б). Стрелками указано направление внешнего усилия, прикладываемого к динамометру. Состояние контактных групп оценивается визуально.

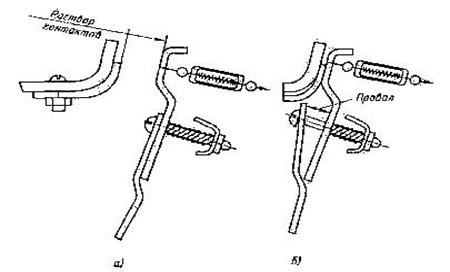

Рис. 13.1. Измерение контактных нажатий.
Другим условием является хорошее состояние контактов и их поверхности. Нагар с контактов удаляют салфеткой, смоченной в бензине или другом растворителе. При обгорании контактов их чистят надфилем с мелкой насечкой, наждачной бумагой с мелким зерном или другими средствами. При уменьшении толщины контактов более чем на 0,5 мм их заменяют. Следует заметить, что чистить контакты абразивами нежелательно, а иногда и запрещено (контакты сложной формы, а также покрытые серебром или другими драгоценными металлами).
Для избежания потерь из-за простоев оборудования в случае отказа аппаратов на предприятиях необходимо иметь некоторый резерв запасных частей. В номенклатуру запасных частей входят все быстро изнашивающиеся части и детали, срок службы которых не превышает межремонтный период, сменные детали электрооборудования, лимитирующие производство, и крепежные детали, необходимые для ремонта.
Нормы хранения запасных частей на складе должны быть экономически обоснованы. Нормы расхода запасных частей для автоматических выключателей и магнитных пускателей приведены в табл. 13.2.
| Наименование запасных частей | Единица измерения | Норма | Число однотипных ремонтируемых единиц |
| Для автоматических выключателей: | |||
| Контакты подвижные и неподвижные | комплект | ||
| Отключающие катушки | шт. | ||
| Главные контакты | |||
| Катушки минимального напряжения | — | ||
| Для магнитных пускателей: | |||
| Главные контакты | комплект | ||
| Пружины | — | ||
| Втягивающие катушки | шт. | ||
| Искрогасительные камеры | _ | ||
| Блок-контакты | — | ||
| Нагревательные элементы | — | ||
| Вспомогательные контакты | — |
Заметное влияние на безотказную работу аппаратов с механической коммутацией, их долговечность и надежность оказывает правильность регулировки хода подвижных контактов, так как это расстояние определяет параметры электрической дуги, возникающей при размыкании контактов и являющейся основным фактором износа и разрушения контактов.
СОДЕРЖАНИЕ РЕМОНТОВ ЭЛЕКТРИЧЕСКИХ
Источник
Текущий ремонт электрических аппаратов
Текущие ремонтыпредназначены для проверки состояния, исправления или замены быстроизнашивающихся и несложных в ремонте узлов и деталей. Например, пружины, контакты и обгоревшие дугогасительные камеры заменяются на новые (заводского изготовления), отдельные детали могут изготовляться самостоятельно. Могут заменяться или перематываться катушки электромагнитов.
Важнейшим условием, обеспечивающим надежную работу коммутационных аппаратов, является достаточная величина сжатия контактов, их состояние и чистота.
 Рис. 14.2 |
Классификация контактов и причины их повреждений. Одной из наиболее частых причин выхода из строя электрического аппарата является недопустимый нагрев его токопроводящих частей или отказ контактной системы, используемой в большинстве электроустановок.
Электрический контакт — это место перехода тока из одной токоведущей детали в другую. Контактирование — наличие электрического контакта.
Под контактным соединением (рис. 14.2) понимают контактный узел, образующий неразмыкаемый контакт.

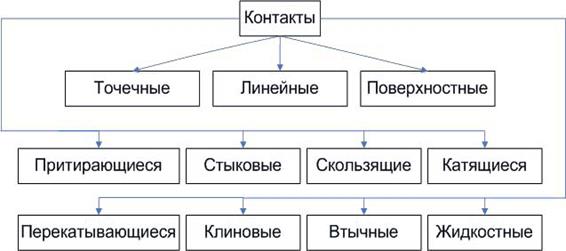

Контакты различают также по исполнению (рис. 14.3) и по назначению (рис. 14.4). Классификация контакт-деталей (контактов) приведена на рис. 14.5, а контактных узлов — на рис. 14.6.
