ТЕКУЩИЙ РЕМОНТ ОБОЧИН, УКРЕПЛЕННЫХ ГРАВИЕМ (ЩЕБНЕМ, ШЛАКОМ)

1.1. Технологическая карта предназначена для выполнения работ по текущему ремонту обочин шириной 2,5 м, укрепленных гравием (щебнем, шлаком).

1.2. В состав работ входят:

установка технических средств организации дорожного движения;

очистка обочин от пыли и грязи;

подкирковка существующего слоя укрепленной обочины;

перемещение заготовленного материала с проезжей части на обочину с одновременным разравниванием по всей ширине;

планировка слоя из гравия (щебня, шлака);

уплотнение слоя из гравия (щебня, шлака);

снятие технических средств организации дорожного движения.

2.1. Текущий ремонт обочин, укрепленных гравием (щебнем, шлаком), выполняют в соответствии с принятой в карте технологией поэтапно (см. технологическую схему, этапы I-IV).

Технологическая схема текущего ремонта обочин, укрепленных гравием (щебнем, шлаком):

I — установка технических средств организации дорожного движения; очистка обочин от пыли и грязи; II — подкирковка существующего слоя укрепленной обочины; III — перемещение заготовленного материала с проезжей части на обочину; планировка слоя из гравия (щебня, шлака); IV — поливка водой, уплотнение слоя из гравия (щебня, шлака); снятие технических средств организации дорожного движения.

1 — комбинированная дорожная машина КДМ-130; 2 — автогрейдер ДЗ-61А; 3 — каток самоходный ДУ-31; 4 — инвентарный барьер

2.2. Этап I. Участок работ ограждают в порядке, обусловленном «Техническими правилами ремонта и содержания автомобильных дорог общего пользования Украинской ССР».

Источник

Текущий ремонт обочин укрепленных гравием технология

ОТРАСЛЕВЫЕ ДОРОЖНЫЕ НОРМЫ

УКРЕПЛЕНИЕ ОБОЧИН АВТОМОБИЛЬНЫХ ДОРОГ

ОДН 218.3.039-2003. Укрепление обочин автомобильных дорог разработаны взамен ВСН 39-79 «Технические указания по укреплению обочин автомобильных дорог».

Настоящие нормы предназначены для выбора материалов и конструкций укрепления обочин. Они учитывают положения действующих нормативных документов по проектированию, строительству и ремонту автомобильных дорог, организации и обеспечению на них безопасности движения.

Документ разработан в ГП «Росдорнии» канд. техн. наук Ю.Р.Перковым, инж. А.П.Фоминым.

УТВЕРЖДЕНЫ распоряжением Минтранса России от 23.05.2003 г. N ОС-461-р

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Настоящие Нормы развивают положения СНиП 2.05.02-85, СНиП 3.06.03-85 и «Технических правил ремонта и содержания автомобильных дорог общего пользования».

1.2. Нормы распространяются на автомобильные дороги общего пользования I-V категорий. Они предназначены для выбора конструкций укрепления обочин, материалов и технологии производства работ на строящихся, реконструируемых и эксплуатируемых автомобильных дорогах.

1.3. Укрепление обочин выполняют для повышения скорости пропускной способности автомобильных дорог, удобства и безопасности движения. В неблагоприятных грунтово-гидрологических условиях укреплением обочин защищают земляное полотно от проникновения поверхностных вод, предохраняют проезжую часть дороги от разрушения и загрязнения.

Укреплением обочин обеспечивают более полный перенос снега в зимний период, облегчают содержание дороги, а также организацию движения при проведении на проезжей части ремонтных работ.

1.4. По своему назначению обочины по ширине разделяются на:

— краевую укрепительную полосу, служащую упором для дорожной одежды проезжей части дороги, устраиваемую, как правило, совместно с проезжей частью при строительстве (реконструкции) дороги или самостоятельно на обочинах и разделительных полосах при ее ремонте;

— остановочную полосу, предназначенную для вынужденной остановки автомобилей. К ней относятся также специально устраиваемые на обочине или выносном участке для этой же цели остановочные площадки;

— прибровочную полосу шириной 0,5 м (0,75 м при наличии оградительных устройств), служащую переходной зоной от обочины к откосу.

1.5. При назначении конструкций укрепления обочин, технологии производства работ, наряду с положениями настоящих ОДН, следует учитывать региональные особенности в части климатических условий и обеспеченности местными материалами.

2. ТРЕБОВАНИЯ К УКРЕПЛЕНИЮ ОБОЧИН

2.1. Конструкция укрепления и используемые материалы должны обеспечивать заезд на обочину транспортных средств с расчетной нагрузкой, скоростью и повторностью наезда без возникновения деформаций, превышающих по величине и характеру допустимые действующими «Техническими правилами ремонта и содержания автомобильных дорог общего пользования».

2.2. Параметры, конструкции укрепления обочин назначаются с учетом влияния погодно-климатических факторов на состояние поверхности дороги и безопасность движения.

При этом особое значение имеет продолжительность зимнего и переходных (осеннего и весеннего) периодов, когда укрепленные обочины работают наиболее эффективно. В соответствии с этим территория России разделяется на следующие зоны (рис.1):

— Зона I с расчетным зимним периодом продолжительностью 125 дней в году и более. Эта зона состоит из двух подзон:

подзона IA — продолжительность зимнего периода составляет 180-260, а переходных периодов 20-60 дней; подзона IБ -продолжительность зимнего периода составляет 140-180, а переходных периодов 60-100 дней.

— Зона II с расчетными переходными периодами продолжительностью от 14 до 110 дней и зимним периодом менее 125 дней в году.

— Зона Г — горные районы.

Рис.1. Карта районирования территории России по условиям движения

2.3. В случае значительного влияния на состояние грунтов рабочего слоя земляного полотна поверхностных вод одновременно с укреплением обочин принимают меры по его гидрозащите от поверхностных вод.

2.4. Краевые укрепительные и остановочные полосы не предназначены для систематического движения транспортных средств. Их отделяют от проезжей части дороги сплошной линией разметки за исключением специальных площадок для остановки автомобилей, где устраивается прерывистая разметка.

2.5. Укрепление обочин в первую очередь выполняют на наиболее сложных участках.

К ним относятся:

— участки с интенсивностью движения выше указанной в СНиП 2.05.02-85;

— участки в сложных грунтово-гидрологических условиях;

— подходы к местам пересечений и примыканий дорог в одном уровне;

— участки дорог с необеспеченной видимостью;

— кривые минимального радиуса и меньше минимальных в плане, максимальные продольные уклоны согласно СНиП 2.05.02-85;

— съезды и въезды пересечений и примыканий дорог в разных уровнях и подходы к ним;

— ветроопасные и туманоопасные участки.

2.6. Отметка поверхности укрепленной обочины, не отделенной от проезжей части бордюром (бордюр устраивается, как правило, в пределах населенных пунктов городского типа и участков размещения пунктов сервиса), не должна быть ниже уровня проезжей части более чем на 4 см. Возвышение обочины над проезжей частью при отсутствии бордюра не допускается.

2.7. Покрытие краевой укрепительной полосы должно иметь коэффициент сцепления не менее коэффициента сцепления для проезжей части дороги.

2.8. Ровность покрытия краевой укрепительной полосы должна соответствовать требованиям табл.2.1.

Группа дорог и улиц по их транспортно-эксплуатационным характеристикам

Состояние покрытия по ровности

Допустимые предельные повреждения на 1000 м покрытия не более, м

Показатель ровности по прибору ПКРС-2, см/км, не более

Число просветов под 3-метровой рейкой, %, не более

Автомобильные дороги с интенсивностью движения более 3000 авт./cyт

Источник

Ремонт обочин и откосов земляного полотна

Неукреплённые или укреплённые несвязным материалом обочины, имеющие колеи, просадки, буфы выдавленного грунта в результате наезда автомобилей на переувлажнённый грунт планируют с приданием им поперечного уклона 40-60 ‰. При необходимости производят подсыпку щебня с его последующим планированием и уплотнением. Прибровочную полосу укрепляют травосеянием. На участках дорог, где обочины имеют большие деформации и разрушения, в регионах со значительными атмосферными осадками, особенно на дорогах с высокой интенсивностью движения их укрепление выполняют, как правило, связными материалами (асфальтобетон, цементобетон, чёрный щебень, битумогрунт и т.д.). Конструкция укрепления должна соответствовать действующим нагрузкам без образования на ней недопустимых деформаций, иметь коэффициент сцепления и ровность согласно ГОСТу и приниматься согласно требованиям действующих нормативных документов.

Слои укрепления на обочинах ограничивают попадание влаги в земляное полотно и в этой связи могут использоваться и как мероприятия для регулирования водно-теплового режима дорожной конструкции в целом. При расположении обочин над стыком старой и отсыпаемой части уширения насыпи решение по укреплению обочины должно обеспечивать равнопрочность этих участков конструкции.

Наиболее экономичным по единовременным капитальным затратам является укрепление обочин устройством краевой укрепительной полосы, в том числе выполняемое и путём уширения проезжей части (рис. 16.1). Решение улучшает транспортно-эксплуатационные показатели дороги, способствует усилению кромки проезжей части, однако оно эффективно при малом количестве наездов на обочину, малом количестве выпадающих осадков и земляном полотне из легких грунтов. В условиях интенсивной эксплуатации остановочной полосы, в сложных грунтовых и климатических условиях конструкция краевой укрепительной и остановочной полос принимается единой (рис. 16.2). Такая конструкция оказывает положительное воздействие и на водно-тепловой режим земляного полотна [97].

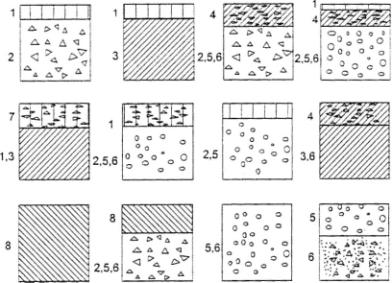

Рис. 16.1. Дорожные одежды на обочинах:
1 — асфальтобетон, цементобетон; 2 — щебёночные материалы, шлаки; 3 — укреплённый неорганическими вяжущими грунт; 4 — щебень, гравий с пропиткой вяжущими материалами; 5 — гравийные (щебёночные материалы); 6 — грунтогравийные, грунтощебёночные материалы, отходы производства (кирпичный бой, отходы бетонных заводов, породы угольных шахт и т.д.); 7 — битумоминеральные смеси; 8 — битумогрунт, дёгтегрунт

Рис. 16.2. Решения по укреплению обочин:
I-IV — соответственно краевая укрепительная полоса, остановочная полоса, прибровочная часть обочины, проезжая часть дороги; 1 — прослойка из геоматериала; 2 — слой укрепления обочины

Применение в конструкциях геосинтетических материалов диктуется необходимостью гидроизоляции, дополнительного дренирования или сокращения расхода дорожно-строительных материалов (повышения прочности конструкции).

Если остро стоит задача усиления дорожной конструкции, следует в слоях укрепления (или под ними) на контакте с дренирующим слоем укладывать материалы армирующего типа, в том числе геосетку, геовеб и др. В условиях необходимости улучшения дренирования земляного полотна при укреплении обочин применяется прослойка из нетканого геосинтетического материала. Такое решение целесообразно применять:

при переустройстве дренирующего слоя в зоне обочин с отсыпкой слоя из мелких песков с К_ф = 1-2 м/сут;

при заиленном дренирующем слое и укреплении обочины без его переустройства;

в качестве мероприятия, снижающего влажность грунтов земляного полотна при 2-м и 3-м типах местности по условиям увлажнения во II и III дорожно-климатических зонах (дороги I-III категорий) и как мероприятие при регулировании водно-теплового режима земляного полотна на участках, подверженных образованию пучин, для ускорения отвода воды;

при укладке щебёночного слоя непосредственно на грунт на их контакте.

Гидроизолирующие прослойки применяют для предотвращения поступления влаги атмосферных осадков в тело земляного полотна через неукреплённые или укрепленные водопроницаемым материалом обочины при 2-м и 3-м типах местности по условиям увлажнения во II-III дорожно-климатических зонах при высокой фактической (расчётной) влажности, средних и тяжёлых пылеватых суглинках, при наличии или опасности образования пучин [108].

Технология выполнения работ по укреплению обочин в зависимости от конструкции приведена в табл. 16.1 и 16.2.

Вид укрепления обочины	Конструкция с одним слоем укрепления	Конструкция с двумя слоями укрепления
Приготовление материала на обочине (укреплённый грунт)	Привозной материал	Приготовление материала на обочине (укреплённый грунт)	Привозной материал
Укрепление с использованием грунта обочины	I	—	II	—
Грунт при устройстве корыта удаляется за пределы земляного полотна	—	III	IV	V

Примечание. I-IV- номера вариантов технологии выполнения работ.

Наименование операций	Порядок выполнения операций по сооружению конструкций укрепления обочин по вариантам I-V согласно табл. 16.1	Тип механизмов, которые могут быть использованы
I	II	III	IV	V
Зачистка поверхности обочин путем снятия и перемещения слоя грунта на откосную часть	—	—	—	—	Автогрейдеры лёгкого и среднего типов
Устройство корыта в соответствии с профилем и глубиной, определяемой конструкцией укрепления (толщиной слоя укрепления) из привозного материала: со срезкой грунта и перемещением в валы на обочине с последующей погрузкой и вывозом за пределы земляного полотна;	—	Для срезки: автогрейдеры легкого и среднего типов, экскаваторы с ёмкостью ковша 0,15-0,3 м 3 ; для вывоза: автомобили всех типов; для погрузки: экскаваторы с ёмкостью ковша 0,15-0,3 м 3
со срезкой и удалением грунта на откосы	—	автогрейдеры лёгкого и среднего типов
Выравнивание кромки проезжей части	Бетоноломы, пневматические молотки
Смазка торца дорожной одежды одним из видов органического вяжущего	—	—	—
Рыхление грунта	—	—	Кирковщики автогрейдеров, рыхлители
Уплотнение дна корыта	—	—	Катки типов с шириной захвата 2 м
Размельчение и перемешивание грунта	—	—	—	Фрезы
Завоз на обочину вяжущего материала	—	—	—	Автогудронаторы
Распределение вяжущих материалов на обочине	—	—	—	Фрезы, распределители сыпучих материалов, автогудронаторы
Приготовление смеси (перемешивание грунта с вяжущим)	—	—	—	Фрезы, автогрейдеры среднего и легкого типов
Завоз несвязного материала укрепления на обочину	—	—	Автосамосвалы
Завоз на обочину материала верхнего слоя	—	—	Автосамосвалы
Разравнивание и профилирование слоя	5,9	8,12	5,9	Автогрейдеры легкого и среднего типов, бульдозеры, асфальтоукладчик с шириной захвата 2 м, машина для устройства укрепительных полос
Уплотнение слоя на обочине: верхнего из связных материалов или укреплённого грунта;	—	9, 13	Катки с шириной захвата 2 м
слоя из несвязных материалов	—	Тоже

Примечание. Цифры в вертикальных графах показывают порядок операций по устройству слоев укрепления, принятого согласно таблице варианта конструкции укрепления.

Методы ремонта откосов выбирают в зависимости от характера деформаций, вида и состояния грунтов, инженерно-геологических, гидрологических и погодно-климатических условий района.

Ликвидацию деформаций в результате потери общей устойчивости откоса выполняют по специальным проектам, особенно если разрушение затронуло и проезжую часть дороги. Наличие аварийной ситуации диктует прежде всего необходимость выполнения работ по обеспечению пропуска по дороге транспортных средств и недопущения дальнейшего разрушения насыпи (выемки). Для этого могут сооружаться грунтовые упорные бермы, подпорные стенки, выполняться заделка вывалов грунтом с уполаживанием откосов или специальными мероприятиями по повышению устойчивости (армирующие прослойки, различного исполнения габионы, укреплённый грунт и т.д.). В табл. 16.3 приведён перечень мероприятий, выполняемых химическим способом для ликвидации и предупреждения деформаций, связанных с потерей как общей, так и местной устойчивости (см. рис. 16.3) (Волоцкой Д.В. Основы глубинного закрепления грунтов земляного полотна автомобильных дорог. — М.: Транспорт, 1978.).

Виды деформаций, повреждений и разрушений земляного полотна	Формы проявления деформаций, повреждений и разрушений	Противодеформационные мероприятия по обеспечению устойчивости химическим способом
Повреждения и разрушения откосов в однородных грунтах	Оползни со срезом и вращением и образованием явно выраженной поверхности скольжения	Сваи-шпоны из укреплённого грунта на откосах, входящие в устойчивый массив, водозащитное покрытие на откосах из укреплённого грунта
Оползни с перемещением по подстилающему слою и образованием явно выраженной поверхности скольжения	То же, в верхней части откоса
Пластичные оползни без явно выраженной поверхности скольжения	Сваи-шпоны из укреплённого грунта на откосах, расположенные на разной глубине; водозащитное покрытие на откосах из укреплённого грунта
Оползни со сколом (перерезанием) слоев и оползни выдавливания	Сплошное закрепление грунта, водозащитное покрытие на откосах из укреплённого грунта
Оползни с перемещением по фиксированной поверхности скольжения	Сваи-шпоны из укреплённого грунта на откосах, входящие в устойчивый массив; водозащитное покрытие на откосах из укреплённого грунта
Оползни со скольжением слоя по слою; оползни с перемещением по горизонтальной поверхности скольжения	Шпоны из укреплённого грунта на подошве сползающего слоя, входящие в подстилающий слой; закрепление поверхности скольжения; водозащитное покрытие на откосах из укреплённого грунта
Другие повреждения	Сплывы (оплывины)	Сваи-шпоны из закрепленного грунта на откосах; закрепление поверхности скольжения, трещин и отрывов грунта; водозащитное покрытие на откосах из укреплённого грунта
откосов	Суффозионные оползни и разрушения	Сплошное закрепление грунта слабого слоя; противофильтрационные завесы и экраны из закрепленного грунта

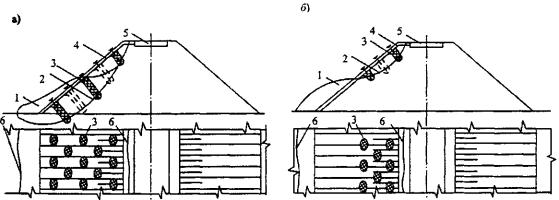

Рис. 16.3. Схема предупреждения и ликвидации оползневых деформаций откосов в однородных грунтах химическим способом:
а — оползень со срезом и вращением; б — локальный оползень; 1 — сползающий грунт; 2 — предполагаемая поверхность скольжения; 3 — свая-шпона из укреплённого грунта; 4 — гидроизолирующее покрытие на откосе; 5 — дорожная одежда; 6 — границы отрыва грунта

При нарушении местной устойчивости неукреплённых откосов выполняют профилирование их поверхности и укрепление [55, 108]. Укрепление травой используется для защиты неподтопляемых или кратковременно подтопляемых откосов от водной и ветровой эрозии, для ликвидации и предотвращения сплывов, оплывин и других нарушений местной устойчивости в районах с благоприятными условиями для прорастания трав и развития корневой системы. Травосеяние может использоваться и в комплексе с другими методами укрепления, например, решётчатыми конструкциями, геовебами. Разновидностью этого метода можно считать одерновку. Наиболее технологичным является биологическое укрепление с помощью геоматериалов с включёнными в их структуру семенами трав оптимального состава или травосеяние с покрытиями из геоматериалов, обеспечивающими защиту прорастающих семян. На подтапливаемых откосах с невысокими скоростями потока и малой высотой подтопления возможно биологическое укрепление в виде посадки кустарника, плетневого прорастающего укрепления, прорастающей выстилки, фашинные конструкции.

При деформациях, возникающих в грунте поверхностного слоя откосов при резком снижении их прочности под влиянием погодно-климатических факторов, а также для защиты от температурных и силовых воздействий паводковых или поверхностных вод, устраивают более капитальное укрепление — специальные покрытия различного исполнения. К ним относятся решётчатые конструкции из бетонных элементов с заполнением ячеек щебнем, камнем, обработанным вяжущим грунтом. В ином исполнении — это пластмассовые пространственные георешётки (геовебы) с высотой ребра 15-20 см и различным заполнением ячеек, устраиваемые для защиты от вымывания грунта и фильтрации грунтовых (поверхностных) вод на подстилке из нетканого материала.

В зависимости от условий подтопления при укреплении откосов применяют различные бетонные (железобетонные) плиты с устройством обратного фильтра из щебня или геосинтетического материала нетканого типа с высоким коэффициентом фильтрации, геоматы, каменную наброску, габионы на основе сетчатых металлических каркасов, заполняемых камнем различного грансостава, слои из бетона, укладываемого на металлическую сетку, и др. Некоторые из этих решений схематически показаны на рис. 16.4 и 16.5.

Рис. 16.4. Конструкции укрепления откосов:
а — покрытие из геотекстиля; б — укрепление каменной наброской, в том числе по геотекстильной прослойке; в — укрепление различными плитами, в том числе по обратному фильтру из геотекстиля; г — габион из металлической каркасной сетки, заполненной камнем; 1 — геотекстиль; 2 — элемент крепления; 3 — канавка; 4 — каменная наброска; 5 — плита; 6 — обратный фильтр; 7 — упор; 8 — габионный элемент; 9 — зона подмыва

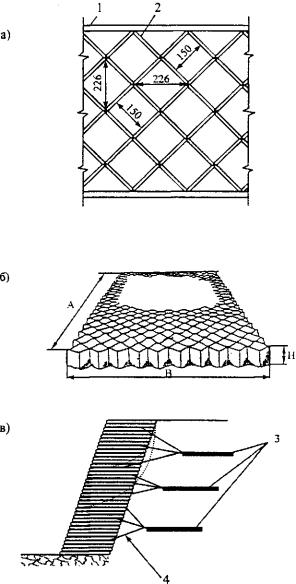

Рис. 16.5. Варианты конструкции укрепления откосов:
а — решётчатая конструкция из бетонных элементов; б — пространственная георешётка; в — укрепление откоса георешёткой;
1, 2- бетонные элементы; 3 — анкеры; 4 — тяжи анкеров

В качестве термозащитных слоев используют торфопесчаные и мохоторфяные смеси, прослойки из геоматериала, плиты из полимерного вспененного материала (пеноплекс, стироформ). Каждый из этих видов укрепления имеет свою область наиболее эффективной работы в сооружении и зашиты поверхности откоса.
