Особенности текущего и капитального ремонта нефтяных скважин
Длительная эксплуатация нефтяных или газовых скважин приводит к тому, что периодически их требуется ремонтировать. При ремонте может потребоваться замена НКТ или спуско-подъемного оборудования, прочистка обвалившихся элементов ствола, промывка и ряд других процедур. Чаще всего работы проводятся под землей, и их классифицируют на текущий и капитальный ремонт скважин. В первом случае они проводятся в плановом порядке: они могут касаться очистки всего ствола или отдельных элементов, внесения изменений в режим функционирования и т.д. Капитальный ремонт подразумевает масштабную замену оборудования, устранение серьезных неисправностей, углубление или расширение ствола, а также вторичное бурение.
Для текущего и капитального ремонта нефтяной скважины используется профессиональное оборудование, а перед ремонтом необходимо подготовить к спуско-подъемным работам, провести исследование ствола и забоя, а также прилегающих пластов на предмет давления, наличия инородных предметов, воды и другие параметры. При ремонте, вне зависимости от того, текущий он или капитальный, важно соблюдать технику безопасности, а также природоохранные нормативы.
Особенности ремонта
Подготовительный этап перед текущим или капитальным ремонтом скважины должен включать в себя работы, которые обеспечивают безопасность дальнейших действий и позволяют без помех провести последующую прочистку или замену агрегатов. Прежде всего при необходимости скважина должна быть заглушена, а затем на объект перемещается бригада по обслуживанию и ремонту вместе с оборудованием. Среди работ на подготовительном этапе перед текущим или капитальным ремонтом выделяют следующие действия:
- Сбор документации: схемы строительства скважины, схемы оборудования, параметров извлекаемого вещества, особенности эксплуатации и т.д.
- Проверка и восстановление функциональности подъемного оборудования; если его потребуется заменить, чаще всего нужно демонтировать его. Тем не менее, несложные поломки или очистка производится непосредственно на месте.
- Подбор инструментов, который осуществляется, исходя из параметров конкретной скважины, типа предстоящих ремонтных работ, конструкцией НКТ.
- Промывка ствола, перед чем необходимо установить, что газ и нефть не выделяются в процессе; демонтаж оборудования, расположенного в устье.
- Визуальная проверка состояния труб, установка колец в местах соединений. Спуск и поднятие труб осуществляется плавно, чтобы конструкция не была повреждена; извлеченные трубы укладываются на специально оборудованные стеллажи.
Если труба сделана из различных труб, соединенных между собой последовательно, то требуется зафиксировать показатели их длины и записать. Соединение производится посредством патрубков, которые были изготовлены для трубы в заводских условиях.
Текущий ремонт
В первом случае ремонт позволяет избежать таких рисков, как уменьшение объема ценных ресурсов, извлекаемых в процессе, разрушение ствола, обводнение, засорение и другие неприятные последствия. Периодичность проведения ремонтов напрямую зависит от параметров эксплуатации, и компания, которая занимается разработкой месторождений нефти, проводит профилактические работы регулярно. К запланированным текущим работам относятся следующие виды действий:
- Очистка от песчаных засоров при помощи промывания, механическим путем или специальной желонкой.
- Замена отдельных элементов насоса или всей насосной станции.
- Устранение неисправностей труб, а также их замена.
- Замена вышедших из строя штанг и опор.
- Изменения в параметрах опускания НКТ.
- Замена, текущий ремонт или очистка песчаного якоря.
Во втором случае исправлению подлежит внезапно произошедшая авария, вышедшее из строя оборудование, поврежденные в ходе ошибок в эксплуатации инструменты, трубы и т.д. Такие неисправности возникают непреднамеренно и вне графика, поэтому здесь необходима экстренная помощь специалистов.
Капитальный ремонт скважин
К действиям по капитальному ремонту скважин относятся такие манипуляции, как восстановление колонны, замена колец или их починка, работы над восстановлением функциональности забоя, исправление последствий крупных аварийных ситуаций (обрушение, засыпание), создание новых ответвлений или параллельно идущих стволов. К ним относят следующие виды действий:
- Изоляция определенных слоев, если того требует функциональность скважины.
- Отключение оборудования и его полное извлечение на поверхность с целью временного или постоянного прекращения эксплуатации месторождения.
- Капитальный ремонт ствола, создание второй колонны или починка труб НКТ на предмет герметичности.
- Воздействия с помощью химии или физических действий на пласты призабойной части.
- Ловильные работы.
- Уничтожение скважины, которое может быть инициировано из-за ее полной потери эффективности, сворачивания производства или иных причин.
При капитальном ремонте скважины достаточно часто приходится осуществлять ловильные манипуляции. Потребность в них появляется в случае, если в процессе эксплуатации подземные элементы оборудования обрываются и падают вниз; это не только приводит к повреждению ствола, но и не дает производить дальнейшую эксплуатацию скважины.
- Глушение скважины перед капитальными ремонтными работами.
- Спуск специального диагностического оборудования (печать), с помощью которого устанавливается характер обрыва и расположение неисправных элементов.
- Подбор приспособления, которое будет применено для ловильных работ. Среди таких предметов может быть труболовочное оборудование, крюки, колокола, овершоты или приспособления типа «паук».
- С помощью выбранного устройства, которое опускается в ствол скважины, осуществляется захват элемента, который был оторван. Извлечение не всегда помогает очистить ее, поэтому в комплексе с устройствами применяется гидравлическая техника.
- Если же извлечь оборудование невозможно (это происходит из-за его большого веса, расклинивания в стволе или сложности захвата), то приходится бурить новый ствол. Старую скважину при этом необходимо ликвидировать.
Разновидности ремонтных работ и современные методики
Подобные методы не могут целиком заменить применение НКТ, однако они уменьшают стоимость ремонта в ряде случаев. Их применение позволяет существенно облегчить процесс ремонта, а также снизить затраты по времени на него. Оптимально использование канатного и кабельного оборудования в сочетании с традиционными методами ремонта скважин.
Источник
Текущий ремонт скважин
Текущий ремонт скважин – комплекс работ, направленных на восстановление работоспособности скважинного и устьевого оборудования, и работ по изменению режима эксплуатации скважин, а также по очистке подъемной колонны и забоя от парафино-смолистых отложений, солей и песчаных пробок бригадой ТРС.
Текущий ремонт скважин обеспечивает замену или ревизию подземного и устьевого оборудования скважин с помощью подъемного агрегата. ТРС подразделяют на планово-предупредительный и восстановительный.
Справочник мастера по добыче нефти, газа и конденсата
Планово-предупредительный ТРС – ремонт, проводимый с целью профилактического осмотра, выявления и устранения отдельных нарушений в работе скважины, пока не заявивших о себе.
Восстановительный ТРС – проводимый с целью устранения отказа глубинно-насосного оборудования.
К категории ТРС относятся:
• оснащение скважин глубинно-насосным оборудованием при вводе в эксплуатацию;
• перевод скважин на другой способ эксплуатации;
• оптимизация режима эксплуатации заменой типоразмера насоса и глубины спуска;
• ремонт скважин, оборудованных ШГН, ЭЦН;
• ремонт фонтанных и газлифтных скважин;
• очистка, промывка забоя скважин.
По характеру и последовательности проведения операций ТРС подразделяют на комплексы подготовительных, основных и заключительных работ.
К комплексу подготовительных относятся следующие работы:
• прием скважины из эксплуатации;
• передислокация ремонтного оборудования;
• планировка территории рабочей зоны;
• монтаж подъемной установки;
• демонтаж устьевого оборудования.
Основными работами при производстве ТРС считаются:
• спуск и подъем скважинного оборудования;
• шаблонировка эксплуатационной колонны скважины;
• очистка забоя, промывка скважины;
• работы по ловле оборвавшихся, отвернувшихся штанг;
• ревизия лифта НКТ, штанг (при необходимости – замена);
• внедрение, извлечение клапанов-отсекателей и пакеров;
• работы по ремонту оборудования устья скважины;
• проведение некоторых видов исследовательских работ.
Комплекс заключительных работ включает себя:
• сборку устьевой эксплуатационной арматуры;
• очистку арматуры, ремонтного оборудования и инструмента от накопленных отложений;
• пуск и освоение скважины;
• демонтаж комплекса оборудования;
• очистку и планировку территории рабочей зоны;
• сдачу скважины в эксплуатацию.
Работа бригад ТРС (текущего ремонта скважин) планируется еженедельно с составлением плана-графика движения бригад. Текущий ремонт
скважин производится под руководством мастера текущего ремонта скважин по плану, утвержденному начальниками цехов ПРС (ПКРС) и ЦДНГ или уполномоченными на это лицами приказами по НГДУ.
При текущем ремонте скважин I категории и эксплуатирующих пласты АС4-8 план утверждается главным инженером и главным геологом НГДУ.
Все скважины, включаемые в план-график текущего ремонта, рассматриваются заместителем главного инженера по технологии, главным технологом и заместителем ЦПРС на основании предоставленных ЦДНГ планов-заказов на производство ТРС.
В плане-заказе, составленном ведущим технологом и ведущим геологом ЦДНГ, должно быть отражено:
• наличие резервного объема задавочной жидкости, соответствующего удельного веса исходя из категории по опасности НГП, конкретных геологических и других условий; вид противовыбросового оборудования;
• газовый фактор скважины;
• пластовое давление и дата его замера, который производится не реже 1 раза в 3 месяца;
• информация о ранее проведенных исследованиях;
• наличие подземного оборудования;
• цель и последовательность выполняемых работ.
Ремонт скважин II и III категорий согласовывается с начальником ЦПРС
и утверждается начальником ЦДНГ.
Дата добавления: 2016-06-18 ; просмотров: 7322 ; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ
Источник
Ремонт скважин
Понятие о подземном ремонте.Текущий и капитальный
При эксплуатации скважин любого назначения (нефтяных, газовых, наблюдательных и т.д.) необходимо периодически их ремонтировать. Время ремонтных работ на скважинах, а так же технологический простой скважин по тем или иным причинам учитываются через коэффициент эксплуатации действующего фонда скважин, т.е. отношение времени фактической эксплуатации скважин к общему календарному времени за месяц, год, квартал. Более половины непроизводительного времени при эксплуатации скважин занимают подземные ремонты.
Подземный ремонт скважин в зависимости от виды и сложности работ условно делятся на текущий и капитальный ремонт скважин. К текущему подземному ремонту относятся: замена насосов, замена труб НКТ и штанг, изменение их подвески, очистка скважин от песчаных пробок, не сложные ловильные работы в колонне НКТ.
Бригады по подземному ремонту организуются на каждом нефтегазодобывающем предприятие (НГДП).
Собственно, к капитальному ремонту скважин относятся более сложные работы, связанные с ликвидацией аварий с подземным оборудованием (ловля и извлечение оборванных, прихваченных труб НКТ, смена, ревизия пакеров и клапанов-отсекателей и т.д.), исправление повреждений эксплуатационных колонн, изоляция притока пластовых вод установкой цементных мостов, переход на другой эксплутационный объект. Этим занимаются специализированные бригады по капитальному ремонту. Эти же бригады выполняют все операции по обработки призабойной зоны пласта (гидроразрыв, пескоструйная перфорация, нефтяные и кислотные ванны, виброочистка и т.д.).
В зависимости от категории и разновидности предстоящего текущего и капитального ремонта скважин применяют соответствующее оборудование и инструмент. Это и вышечные сооружения с рабочей площадкой и мостками, талевая система, подъёмные лебёдки или установки (агрегаты), насосные установки, роторы, вертлюги, противовыбросовое оборудование, различный устьевой и подземный инструмент.
Вышки и мачты – стационарные или передвижные сооружения, предназначенные для подвески талевой системы.
К основному оборудованию, с помощью которого проводят спускоподъёмные операции, относят подъёмные лебёдки, монтируемые на самоходной транспортной базе – автомобиле или тракторе. Лебёдка может монтироваться совместно с вышкой, талевой системой и другим оборудованием. В этом случае оборудование в целом называется подъёмной установкой, а при более полной комплектации (насосом, ротором, вертлюгом и др.) – комплексом подъёмного оборудования. Если на тракторе устанавливается только лебёдка – подъёмник.
Например, подъёмный агрегат А-50У предназначен для проведения спуско-подъёмных операций с укладкой труб на мостки при освоении и ремонте скважин, а также для разбуривания цементного стакана, промывки скважин с целью удаления песчаных пробок и производства других видов работ.
Для нагнетания различных жидкостей в скважину при промывке её от песчаных пробок, цементировании, гидроразрыве и других работах применяют передвижные насосные установки. Например АзИНМАШ – 30А, АзИНМАШ – 35, АзИНМАШ – 35А. Основные узлы: насос, манифольд и мерный бак.
Элеватор – предназначен для захвата и удержания в подвешенном состоянии колонн бурильных, насосно-компрессорных и обсадных труб при спуско-подъёмных операциях.
Спайдер – предназначен для удержания на весу колонны обсадных труб при спуске их в скважину.
Для свинчивания и развинчивания труб и штанг используются ключи различных конструкций и типоразмеров: ключи машинные для бурильных труб, ключи машинные для обсадных труб, цепные ключи, шарнирные ключи, штанговые ключи, автомат АПР-2ВБ – механизирует процесс свинчивания и развинчивания НКТ.

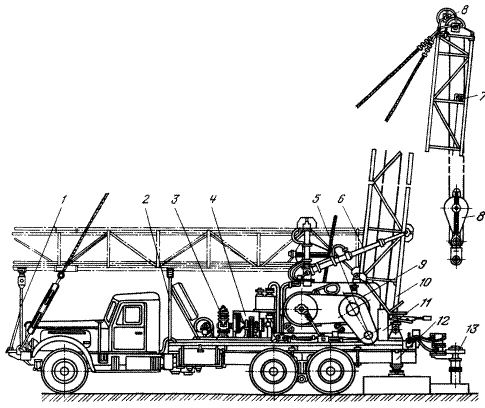

Рис. 3.6 Агрегат А-50У:
1—передняя опора; 2—промежуточная опора; 3—компрессор;
4—трансмиссия; 5 — промежуточный вал; 6 — гидроцилиндр подъема вышки;
7 — ограничитель подъема крюкоблока; 5—талевая система; 9—лебедка 10—вышка;
11—пульт управления; 12—опорные домкраты; 13 — ротор.

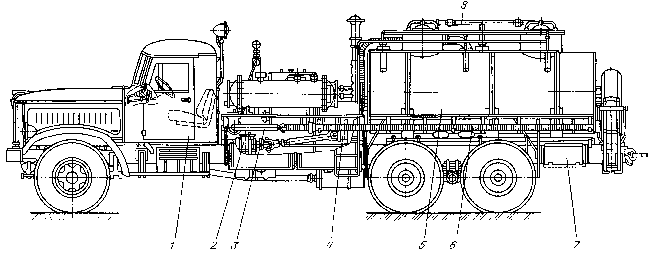

Рис. 3.7. Насосная установка УНЦ1-160х50К (АэИНМАШ-З0А) с цистерной:
1—автошасси КрАЗ-257Б1А; 2—коробка отбора мощности; 3—приемный трубопровод; 4—редуктор; 5—цистерна; 6—вспомогательный трубопровод;
7—ящик для инструментов; 8—трубопровод для подвода воды из промысловой сети
Ротор – предназначен для вращения колонны бурильных труб при выполнении различных работ по капитальному ремонту скважин, поддержания колонны бурильных труб в процессе спуско – подъёмных операций, для свинчивания и развинчивания бурильных труб во время подъёма инструмента.
Вертлюг – соединительное звено между талевой системой и буровым инструментом, подвешенным к вращающейся части вертлюга. Он обеспечивает свободное вращение инструмента и подачу промывочной жидкости через колонну труб к забою.
При цементировании скважин применяют цементировочные агрегаты ЦА, цементосмесительные машины и др.
С помощью ЦА производят следующие работы: приготовление цементного раствора, закачку его в заливочные трубы, вытеснение из труб, продавливание за колонну и в пласт, удаление излишков цементного раствора из скважины, промывку её при бурении и глушении, опрессовку оборудования и эксплуатационной колонны и др.
Для ловильных работ применяют различный инструмент: труболовки, ловители, колокола, метчики, «удочки», канаторезки. По принципу захвата можно выделить три типа: плашечные, нарезные, комбинированные.
Для герметизации устья нефтяных и газовых скважин при капитальном ремонте с целью предупреждения выбросов и открытых фонтанов используется противовыбросовое оборудование. Состоит из стволовой части, манифольда и гидравлического управления. Стволовая часть может включать в себя плашечные и (или) универсальные превентора.
