Осмотр и текущий ремонт быстродействующих выключателей постоянного тока
Устройство полюса быстродействующего выключателя типа ВАБ-206
Текущий ремонт ваб 206

Осмотр и текущий ремонт быстродействующих выключателей постоянного тока

Быстродействующие автоматические выключатели, применяемые на тяговых подстанциях, являются основными аппаратами распределительных устройств постоянного тока напряжением 3,3 кВ. Одной из модификаций быстродействующих выключателей является ВАБ-43-4000/30-Л-У4, предназначенный для защиты установок и линий постоянного тока при КЗ и недопустимых перегрузках.

Осмотры выключателей на тяговых подстанциях с постоянным обслуживающим персоналом проводятся ежедневно при приеме смены, а без такого персонала — в сроки, утвержденные главным инженером ЭЧ, но не реже 1 раза в 10 дней. Такие осмотры проводятся без отключения выключателей; при этом проверяют внешнее состояние камер, отсутствие следов подгаров и перекрытий, исправность заземления, показания счетчика числа аварийных отключений, нагрузку (по килоамперметру) и соответствие сигнализации положению выключателей.

Дополнительно 1 раз в 3 месяца, а если нет срабатываний — через 3 месяца, а также через один месяц после ввода в эксплуатацию проводятся осмотры со снятием напряжения. Периодичность и объем осмотров могут быть изменены в зависимости от местных условий.

Для выключателей ВАБ-43, оборудованных устройствами для шунтирования реакторов, предусматривается также контроль технического состояния (КТС). Он выполняется через 1000 кА суммарного отключенного тока, который определяется по показаниям фиксатора-сумматора, а при его отсутствии исчисляется по формуле

где п — число автоматических отключений выключателя (по показаниям счетчика числа аварийных отключений);

КТС включает в себя: визуальный контроль состояния выключателя и камеры; силовых, дугогасительных контактов и устья камер, болтовых соединений ошиновки, а также протирку частей выключателя и изоляторов. Помимо этого измеряют некоторые технические параметры и сравнивают их с табличными (допустимыми), приведенными в табл. 4.9. При выполнении КТС не разрешается изменять механические параметры, регулировать выключатель.

Текущий ремонт проводится через каждые 3000 кА полного суммированного отключенного тока бригадой, состоящей из двух человек, и включает в себя следующие операции.

Очистку частей выключателя и изоляторов салфеткой и пылесосом, протирку ошиновки и удаление излишков смазочного материала салфеткой, смоченной бензином или уайт-спиритом, выполняют перед началом ремонта.

При осмотре вторичных цепе и, заземлений и реле убеждаются в надежности и правильности электрических соединений и проверяют достаточность расстояния от цепей вторичной коммутации до частей, находящихся под высоким напряжением. Приводят в порядок крепление проводов на клеммных сборках, коммутаторе, станции управления. Проверяют легкость хода тяги и нажатие контактов коммутатора при отключенном и включенном положении выключателя; надежность болтовых или сварных соединений опорной конструкции. Обследуют состояние металлического кожуха, закрывающего коммутатор, клеммную сборку выключателя и тягу коммутатора, а также контура заземления.

№ п/п	Наименование параметров	Пределы допустимых значений
после ремонта	до ремонта
Нажатие главных контактов, кгс	32—36	25 — 45
Нажатие дугогасительных контактов, кгс	12—14	5 — 20
Провал главного контакта ( d₁), мм	2 – 2,4	0,5—3,0
Провал дугогасительного контакта (d₂ ), мм	1,8—3,0	1,0—3,5
Зазор между дугогасительными контактами и рогом в предвклю-ченном положении (d₆), мм	4,0—4,5	2—5
Зазор между главными контактами (d₇), мм	18—20	12—26
Зазор между подвижными контактами и упором (d₈), мм	1—4
Суммарный зазор между шейками оси и торцами пазов в рычаге якоря (d₃), мм	1—8
Свободный ход тяги блок — контактов(d₁₀), мм	1,5—2,5
Площадь прилегания главных контактов, %
Площадь прилегания якоря к магнитопроводу, %
Натяг отключающих пружин, кгс	30—50
Длина отключающих пружин во включенном положении выключателя, мм	195—205
Время между замыканиями замыкающего блок — контакта и замыканием главных контактов выключателя, мс	200—280

Измеряют целостность и болтовые соединения ошиновки и выключателя; исправность диодов, обеспечивающих нужное направление тока в цепи держащих катушек. Измеряют мегаомметром сопротивление изоляции цепей вторичной коммутации выключателя. Оно должно быть не менее 5 МОм.

При измерении лимитирующих зазоров сначала замеряют провал главных (d₁) и дугогасительных (d₂) контактов (рис. 4.23, а). Предварительно проверяют при отключенном положении выключателя крепление гибкой связи 27 к дугогасительному контакту 21. Если крепление ослабло, то снимают скобу 1, пружину 3 и затягивают гайку, крепящую гибкую связь к дугогасительному контакту (рис. 4.23, в). Включают выключатель и замеряют зазор d_2. Он должен быть равен 1,8—3,0мм (см. рис. 4.23, а). Зазоры d₁ и d₂ проверяются после определения нажатия дугогасительного контакта. Динамометром оттягивают контакт за гайку 2 и в момент равновесия, который определяется по погасанию лампочки, питающейся от источника напряжением 12В, включенной в цепь дугогасительного контакта, замеряют нажатие. Оно регулируется перемещением скобы 1. Зазор d₁ должен быть равен 2,0—2,4 мм. При необходимости его регулируют и тщательно контрят упор 8. Замеряют длину пружины 20: L = 195—205 мм.

Зазор между дугогасительным контактом и рогом d₆ — зазор свободного расцепления — должен быть равен 4,0—4,5 мм (рис. 4.3, б). Он замеряется в предвключенном положении, которое достигается включением выключателя до того момента, когда подвижный контакт останавливается рычагом 32 и защелкой 31 (см. рис. 4.23, а), т.е. когда защелка не срывается. Если защелка срывается, то поднимают скобу 33 или отключают выключатель, вынимают ось, связывающую подвижный контакт 25 с тягой 4. Отводят тягу от подвижного контакта и регулируют ее длину.

Регулировка этого зазора очень важна, т.к. механизм свободного расцепления обеспечивает готовность выключателя к быстрому отключению, если в цепи сохранился аварийный режим в момент включения.

Переводят выключатель в отключенное положение (см. рис. 4.23, в), устанавливают зазор d₈ = 1—4 мм. Закрепляют гайкой упор 8 и проверяют зазор d₇ = 18—20 мм. Сжимая

Рис. 4.23. Элементы выключателя ВАБ-43: а — во включенном состоянии; б— в предвключенном состоянии; в — в отключенном состоянии; г — расположение рогов и дугогасительных контактов; 1—скоба; 2, 5 — гайки; 3, 6 — пружины; 4 — тяга; 7 — ось; 8 — упор; 9 — тяга; 10 — рычаг; 11 — блок-контакт; 12 — гайка; 13 — пружина; 14 — катушка управления; 15— сердечник; 16—якорь; 17—катушка держащая; 18 — катушка магнитного дутья; 19 — вкладыш; 20—пружина; 21 — контакт дугогасительный; 22 — вкладыш; 23 — ось; 24 — рог выключателя; 25 — контакт подвижный; 26 — ось; 27 —гибкая связь; 28 — упор; 29, 30—рога дугогасительной камеры; 31 — защелка; 32 — рычаг; 33 — скоба

контактную пружину 6, регулируют нажатие главных контактов. Оно должно быть 32—36 кгс. Зацепляют динамометр за шнур, пропущенный через отверстие в подвижном контакте и перед измерением нажатия несколько раз оттягивают на 2-3 мм подвижный контакт. Следует знать, что контактное нажатие, измеренное без предварительного оттягивания контакта непосредственно после включения выключателя, может быть несколько больше.

Закрывают чистой салфеткой катушки и магнитопроводы (во избежание загрязнения во время чистки контактов). При наличии на контактах наплывов меди или подгаров удаляют их плоским напильником, предварительно сняв слой окиси и грязи. Если на контактах появилась рабочая площадка шириной 10—12 мм, то им необходимо придать первоначальную форму. Замена главных контактов выполняется при обгаре серебрянных накладок на 2 мм от первоначального состояния или при выгорании 1/3 площади контакта.

Дугогасительные контакты меняются при обгаре по толщине на 3 мм каждый. Рог неподвижного контакта и прокладки зачищают шлифовальной шкуркой. Снимают отпечатки главных контактов. Для этого при разомкнутых контактах прикладывают к неподвижному контакту полоску бумаги вместе с копировальной, затем включают выключатель. При последующем отключении выключателя извлекают полоску бумаги, на которой останутся следы контактов. Площадь соприкосновения главных контактов должна быть не менее 70 %.

Дата добавления: 2017-11-04 ; просмотров: 3652 ; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ

Источник

Устройство полюса быстродействующего выключателя типа ВАБ-206

Отсек выкатного элемента

Выкатной элемент

Автоматически закрывающиеся шторки

Быстродействующий выключатель

Отсек сборных шин и высоковольтных подключений

Быстродействующие выключатели постоянного тока применяют на тяговых подстанциях, постах секционирования и пунктах параллельного соединения. Основное назначение выключателей — защита контактной сети в аварийных режимах работы (при перегрузках и коротких замыканиях). Кроме того, с помощью выключателей осуществляется разрыв цепи тока при
производстве оперативных переключений.

На учебной тяговой подстанции использован быстродействующий
выключатель ВАБ-206-4000/30-Л-7-УХЛ4 в модуле ячейки 3,3 кВ.

Они препятствуют доступу к токоведущими частям при контрольном или ремонтном (выкаченном) положении выкатного элемента.

Он представляет собой выкатную тележку с расположенными на ней быстродействующим выключателем, ручным приводом выкатного элемента, концевыми выключателями.

Концевые выключатели сигнализируют о нахождении выкатного элемента в рабочем и контрольном положениях, а также о нахождении выкатного элемента в промежуточном положении.

В нем установлен шторочный механизм с проходными изоляторами.

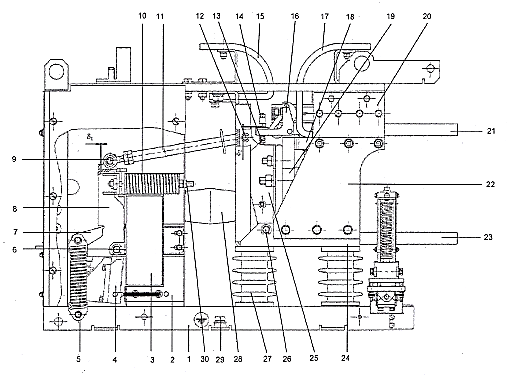

Рисунок 3 — устройство полюса ВАБ-206

3 – катушка управления

4 – якорь механизма свободного расцепления

5 – пружина, обеспечивающая отключение и удержание якоря

9 – ось с изоляционной тягой

10 – пружина, обеспечивающая нажатие главных контактов

11 – изоляционная тяга

13 – пружина, создающая контактное нажатие дугогасительного контакта

14 – гайка для регулировки провала дугогасительного контакта

15,17 – дугогасительные рога

16 – дугогасительный контакт

18 – неподвижный контакт

19 – подвижный контакт

20 – катушка магнитного дутья

21 — верхняя выводная шина

22 – изоляционные стенки

27 – изоляторы узла контактного блока

28 – изолятор (через который контактный блок соединен с магнитопроводом приводного электромагнита)

29 – два болта заземления

На полюсе также установлены реле тока и блок конденсаторов, электрически связанный с контактом реле тока. Реле тока отключает выключатель, разрывая цепь катушки управления выключателя.

Рисунок 4 – схема электрическая принципиальная

Принципиальная электрическая схема выключателя показана на рис. 3.7.

Замыканием кнопки SB2 подается напряжение на катушку контактора КМ, который при включении своими контактами шунтирует резисторы RI. R5.

По катушке управления выключателем L протекает включающий
ток. Якорь 7 притягивается, одновременно притягивается якорь механизма свободного расцепления 4, который удерживает скобу 8, при этом пружины 10, расположенные между якорем 7 и скобой 8, поджимаются. Скоба 8 жестко связана с подвижным контактом 19, поэтому замыкания контактов не происходит. Выключатель находится в предвключенном положении.

Блокировочный контакт S замыкает цепь катушки реле блокировки К, которое, срабатывая, размыкает цепь катушки контактора
КМ и становится на самоподпитку, вторично шунтируя блок-контакт S, пока нажата кнопка SB2.

Блокировочное реле К служит для предотвращения многократного
включения и отключения выключателя (звонковой работы) при включении
его на короткое замыкание в цепи (в течение времени, пока замкнут кон-
такт кнопки SB2).

Для повторного включения выключателя необходимо отпустить кнопку
SB2 и вновь нажать ее.

После отключения контактора КМ и расшунтирования резисторов
R\. R5 по катушке L протекает ток, удерживающий якорь 7 во включенном положении. Однако величина этого тока недостаточна для
удержания якоря механизма свободного расцепления 4 в притянутом положении. Якорь механизма свободного расцепления 4 отпадает и освобождает скобу 8.

Кнопка SB 1 служит для оперативного отключения выключателя.

Состав работ по текущему обслуживанию
модуля ячейки 3,3 кВ

При периодическом обслуживании ячейки наибольшего внимания
требует быстродействующий выключатель. Его осмотр производится при
снятии напряжения с модуля и приведении выкатного элемента в ремонтное положение. Особое внимание при осмотре обращается на состояние дугогасителыюй камеры, изоляторов и механизма.

Текущий ремонт выключателей выполняется ежемесячно или после
определенного количества отключений. При этом снимается напряжение с
модуля ремонтируемого выключателя, выдвигается выкатная тележка и выполняются следующие работы: ремонт дугогасительной камеры, зачистка
или смена контактов главной цепи; проверка и регулировка механизма и контактов коммутатора; осмотр ошиновки и токоведущих элементов выключателя; испытание выключателя и настройка на ток отключения; проверка изоляции.

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

Источник

Текущий ремонт ваб 206

19.4 Требования к проверке механических параметров
19.4.1 Подлежащие проверке механические параметры:
— для выключателей ВАБ-2, АБ-2/4 и ВАБ-28 — в соответствии с таблицей 39;
— для выключателей ВАБ-43 — в соответствии с таблицей 40;
— для выключателей ВАБ-49 — в соответствии с таблицей 41;
— для выключателей Gerapid 4207 2×4 — в соответствии с таблицей 42;
— для выключателей ВАБ-206 — в соответствии с таблицей 43.
19.4.2 Измерение должно производиться:
— зазоров до 4,0 мм — с помощью набора щупов с шагом не более 0,1 мм;
— прочих линейных размеров — металлической измерительной линейкой по ГОСТ 427 с пределом измерения не более 500 мм или штангенциркулем по ГОСТ 166;
— нажатий и натяжений пружин — динамометром по ГОСТ 13837 с пределом измерения 500 Н.
19.5 Требования к проверке тока держащей катушки
19.5.1 Измерение тока держащей катушки должно производиться амперметром прямого включения.
19.5.2 Ток держащей катушки должен находиться в следующих пределах, А:
от 0,90 до 1,00 для выключателей ВАБ-2;
от 0,42 до 0,50 для выключателей АБ-2/4;
от 0,50 до 0,55 для выключателей ВАБ-43.

Таблица 39 — Механические параметры выключателей ВАБ-2, АБ-2/4 и ВАБ-28

Наименование параметра

Допустимые значения для выключателей:

1 Расстояние между контактами в
отключенном положении
выключателя, мм

2 Провал контактов, мм

3 Зазор свободного расцепления

4 Остаточная
толщина
контактов, мм:

5 Контактное нажатие, Н

6 Свободный ход тяги блок-
контактов, мм

(1) Нормируется для главных контактов.
(2) Дугогасительные контакты должны замыкаться, когда расстояние между
главными составляет (2+/-0,5) мм.
(3) Зазор между толкателем и подвижным контактом во включенном положении
выключателя.
(4) Нормируется для дугогасительных контактов.
Примечания:
1 Механические параметры, значения которых обведены утолщенной линией,
являются основными и подлежат проверке как при текущем ремонте, так и при
межремонтных испытаниях и капитальном ремонте. Все остальные механические
параметры должны проверяться только при межремонтных испытаниях.
2 При регулировке, производимой в ходе межремонтных испытаний и капитального
ремонта, значения параметров, отмеченных знаком «*», следует устанавливать из
верхней половины допустимого диапазона.

Таблица 40 — Механические параметры выключателя ВАБ-43
┌────────────────────────────────────────────┬───────────────────────────────┐
│ │ Допустимые значения: │
│ ├───────────────┬───────────────┤
│ Наименование параметра (для зазоров в │ │ при │
│ скобках указано обозначение по технической │ при текущем │ межремонтных │
│ документации изготовителя) │ ремонте │ испытаниях и │
│ │ │ капитальном │
│ │ │ ремонте │
├────────────────────────────────────────────┼───────────────┼───────────────┤
│ 1 Провал главного контакта (Дельта ), мм │ От 1,5 до 3,0 │От 2,0 до 2,4* │
│ 1 │ │ │
├────────────────────────────────────────────┼───────────────┼───────────────┤
│ 2 Провал дугогасительного контакта │ От 2,0 до 3,5 │От 2,8 до 3,0* │
│(Дельта ), мм │ │ │
│ 2 │ │ │
├────────────────────────────────────────────┼───────────────┼───────────────┤
│ 3 Зазор между дугогасительными контактами │ От 3,0 до 5,0 │ От 4,0 до 4,5 │
│в предвключенном положении выключателя │ │ │
│(Дельта ), мм │ │ │
│ 6 │ │ │
├────────────────────────────────────────────┼───────────────┼───────────────┤
│ 4 Зазор между главными контактами в │ От 12 до 26 │ От 18 до 20 │
│отключенном положении выключателя │ │ │
│(Дельта ), мм │ │ │
│ 7 │ │ │
├────────────────────────────────────────────┼───────────────┼───────────────┤
│ 5 Нажатие главных контактов, Н │ От 300 до 450 │От 320 до 360* │
├────────────────────────────────────────────┼───────────────┼───────────────┤
│ 6 Нажатие дугогасительных контактов, Н │ От 110 до 200 │От 120 до 140* │
├──────────────────────────┬─────────────────┼───────────────┴───────────────┤
│ 7 Износ контактов: │главных │ Не более 2 мм по толщине или │
│ │ │ 1/3 по площади │
│ ├─────────────────┼───────────────────────────────┤
│ │дугогасительных │ Не более 3 мм │
├──────────────────────────┴─────────────────┼───────────────────────────────┤
│ 8 Зазор между подвижным контактом и │ От 1 до 4 │
│упором в отключенном положении выключателя │ │
│(Дельта ), мм │ │
│ 8 │ │
├────────────────────────────────────────────┼───────────────────────────────┤
│ 9 Суммарный зазор между шейками оси и │ От 1 до 8 │
│торцами пазов в рычаге якоря (Дельта ), мм │ │
│ 3 │ │
├────────────────────────────────────────────┼───────────────────────────────┤
│ 10 Свободный ход тяги блок-контактов, мм │ От 1,5 до 2,5* │
├────────────────────────────────────────────┼───────────────────────────────┤
│ 11 Площадь прилегания главных контактов, │ 70 │
│%, не менее │ │
├────────────────────────────────────────────┼───────────────────────────────┤
│ 12 Площадь прилегания якоря к магнитопро- │ 70 │
│воду, %, не менее │ │
├────────────────────────────────────────────┼───────────────────────────────┤
│ 13 Натяжение отключающих пружин, Н │ От 30 до 50 │
├────────────────────────────────────────────┼───────────────────────────────┤
│ 14 Длина отключающих пружин во включенном │ От 195 до 205* │
│положении выключателя, мм │ │
├────────────────────────────────────────────┴───────────────────────────────┤
│ Примечания: │
│ 1 Механические параметры, значения которых обведены утолщенной линией,│
│являются основными и подлежат проверке как при текущем ремонте, так и при│
│межремонтных испытаниях и капитальном ремонте. Все остальные механические│
│параметры должны проверяться только при межремонтных испытаниях. │
│ 2 При регулировке, производимой в ходе межремонтных испытаний и│
│капитального ремонта, значения параметров, отмеченных знаком «*», следует│
│устанавливать из верхней половины допустимого диапазона. │
└────────────────────────────────────────────────────────────────────────────┘

Таблица 41 — Механические параметры выключателя ВАБ-49
┌────────────────────────────────────────────┬─────────────────────────────┐
│ │ Допустимые значения: │
│ ├───────────────┬─────────────┤
│ Наименование параметра (для зазоров в │ │ при │
│ скобках указано обозначение по технической │ при текущем │межремонтных │
│ документации изготовителя) │ ремонте │испытаниях и │
│ │ │ капитальном │
│ │ │ ремонте │
├────────────────────────────────────────────┼───────────────┼─────────────┤
│ 1 Провал дугогасительного контакта │ │ │
│(Дельта ), мм │ │ │
│ 1 │ От 1,0 до 3,0 │ От 1,5 до │
├────────────────────────────────────────────┤ │ 2,5* │
│ 2 Провал главного контакта (Дельта ), мм │ │ │
│ 2 │ │ │
├────────────────────────────────────────────┼───────────────┼─────────────┤
│ 3 Зазор между главными контактами в │ │ │
│Отключенном положении выключателя │ От 16 до 30 │От 17 до 25* │
│(Дельта ), мм │ │ │
│ 7 │ │ │
├────────────────────────────────────────────┼───────────────┼─────────────┤
│ 4 Зазор между дугогасительным контактом и │ │ │
│рогом в предвключенном положении │ От 4 до 6 │ От 4 до 6* │
│выключателя, мм │ │ │
├────────────────────┬───────────────────────┼───────────────┴─────────────┤
│ 5 Износ контактов:│ главных │Не более 2 мм по толщине или │
│ │ │ 1/3 по площади │
│ ├───────────────────────┼─────────────────────────────┤
│ │ дугогасительных │ Не более 3 мм │
│ │ │ │
├────────────────────┴───────────────────────┼─────────────────────────────┤
│ 6 Зазор между верхним концом │ │
│дугогасительного контакта и рогом │ От 2,0 до 6,0* │
│(Дельта ), мм │ │
│ 3 │ │
├────────────────────────────────────────────┼─────────────────────────────┤
│ 7 Зазор между корпусом блок-контактов и │ │
│рычагом переключения (Дельта ), мм │ От 1,5 до 2,0 │
│ 4 │ │
├────────────────────────────────────────────┼─────────────────────────────┤
│ 8 Зазор между подвижным контактом и │ │
│упором в отключенном положении выключателя │ От 2,0 до 4,0 │
│(Дельта ), мм │ │
│ 5 │ │
├────────────────────────────────────────────┼─────────────────────────────┤
│ 9 Зазор между краем рога и крайней │ От 3,0 до 6,0* │
│пластиной дугогасительного блока камеры, мм │ │
├────────────────────────────────────────────┼─────────────────────────────┤
│ 10 Длина контактных пружин во включенном │ От 96 до 100 │
│положении выключателя, мм │ │
├────────────────────────────────────────────┴─────────────────────────────┤
│ Примечания: │
│ 1 Механические параметры, значения которых обведены утолщенной линией,│
│являются основными и подлежат проверке как при текущем ремонте, так и при│
│межремонтных испытаниях и капитальном ремонте. Все остальные механические│
│параметры должны проверяться только при межремонтных испытаниях. │
│ 2 При регулировке, производимой в ходе межремонтных испытаний и│
│капитального ремонта, значения параметров, отмеченных знаком «*», следует│
│устанавливать из верхней половины допустимого диапазона. │
└──────────────────────────────────────────────────────────────────────────┘

Таблица 42 — Механические параметры выключателей Gerapid 4207 2×4
┌───────────────────────────────────┬─────────────────────────────────┐
│ │ Допустимые значения: │
│ Наименование параметра (для ├────────────────┬────────────────┤
│ зазоров в скобках указано │ │ при │
│ обозначение по технической │ при текущем │ межремонтных │
│ документации изготовителя) │ ремонте │ испытаниях и │
│ │ │ капитальном │
│ │ │ ремонте │
├───────────────────────────────────┼────────────────┼────────────────┤
│ 1 Провал дугогасительного │ Не менее 3,0 │ Не менее 3,0 │
│контакта (Дельта ), мм │ │ │
│ 1 │ │ │
├───────────────────────────────────┼────────────────┼────────────────┤
│ 2 Износ дугогасительных рогов │ Не более 1/3 │ Не более 1/3 │
│ │площади сечения │площади сечения │
├───────────────────────────────────┼────────────────┴────────────────┤
│ 3 Размер дугогасительного рога │ Не менее 10 │
│в наименьшем сечении, мм │ │
├───────────────────────────────────┼─────────────────────────────────┤
│ 4 Износ стальных пластин │ Не более 15 │
│дугогасительной камеры (прогар), мм│ │
├───────────────────────────────────┴─────────────────────────────────┤
│ Примечание — Механические параметры, значения которых обведены │
│утолщенной линией, являются основными и подлежат проверке как при │
│текущем ремонте, так и при межремонтных испытаниях и капитальном │
│ремонте. Все остальные механические параметры должны проверяться │
│только при межремонтных испытаниях. │
└─────────────────────────────────────────────────────────────────────┘

Таблица 43 — Механические параметры выключателей ВАБ-206
┌───────────────────────────────────────────┬───────────────────────────────┐
│ │ Допустимые значения: │
│ ├───────────────┬───────────────┤
│ Наименование параметра (для зазоров в │ при текущем │ при │
│скобках указано обозначение по технической │ ремонте │ межремонтных │
│ документации изготовителя) │ │ испытаниях и │
│ │ │ капитальном │
│ │ │ ремонте │
├───────────────────────────────────────────┼───────────────┼───────────────┤
│ 1 Провал дугогасительного контакта │ От 2,0 до 4,0 │От 3,0 до 3,5* │
│(Дельта ), мм │ │ │
│ 1 │ │ │
├───────────────────────────────────────────┼───────────────┼───────────────┤
│ 2 Провал главного контакта (Дельта ), мм │ От 1,5 до 2,5 │От 2,0 до 2,5* │
│ 2 │ │ │
├─────────────────┬─────────────────────────┼───────────────┴───────────────┤
│ 3 Износ │ главных │ Не более 2 мм по толщине или │
│ контактов: │ │ 1/3 по площади │
│ ├─────────────────────────┼───────────────────────────────┤
│ │ дугогасительных │ Не более 3 мм │
├─────────────────┴─────────────────────────┼───────────────────────────────┤
│ 4 Зазор между верхним краем │ От 1,0 до 4,0 │
│дугогасительного контакта и рогом, мм │ │
├───────────────────────────────────────────┼───────────────────────────────┤
│ 5 Нажатие главных контактов, Н │ От 200 до 220 │
├───────────────────────────────────────────┼───────────────────────────────┤
│ 6 Площадь прилегания главных контактов, │ 70 │
│%, не менее │ │
├───────────────────────────────────────────┼───────────────────────────────┤
│ 7 Площадь прилегания якоря к │ 70 │
│магнитопроводу, %, не менее │ │
├───────────────────────────────────────────┼───────────────────────────────┤
│ 8 Зазор между дугогасительным контактом и│ От 8 до 12 │
│рогом в предвключенном положении, мм │ │
├───────────────────────────────────────────┼───────────────────────────────┤
│ 9 Зазор между краем рога и крайней │ От 3,0 до 6,0 │
│пластиной дугогасительного блока камеры, мм│ │
├───────────────────────────────────────────┴───────────────────────────────┤
│ Примечания: │
│ 1 Механические параметры, значения которых обведены утолщенной линией,│
│являются основными и подлежат проверке как при текущем ремонте, так и при│
│межремонтных испытаниях и капитальном ремонте. Все остальные механические│
│параметры должны проверяться только при межремонтных испытаниях. │
│ 2 При регулировке, производимой в ходе межремонтных испытаний и│
│капитального ремонта, значения параметров, отмеченных знаком «*», следует│
│устанавливать из верхней половины допустимого диапазона. │
└───────────────────────────────────────────────────────────────────────────┘

19.6 Требования к проверке уставок выключателя и датчиков тока
19.6.1 Уставка выключателей и датчиков тока должна проверяться прямым током с помощью специальных генераторов импульсного тока. При проверке тока уставки выключателей ВАБ-2, АБ-2/4 и ВАБ-43 источник тока должен подключаться к сети таким образом, чтобы падение напряжения в этой сети в момент подачи тока не вызывало снижения напряжения на держащей катушке проверяемого выключателя.
19.6.2 Следует добиваться срабатывания выключателя (датчика тока) при токе от 0,97 до 1,00 значения тока уставки, заданного для данного присоединения.
Выключатель (датчик тока) может считаться отрегулированными правильно, если при трех измерениях тока срабатывания подряд этот ток находится в указанных выше пределах.
19.7 Требования к испытанию изоляции повышенным напряжением промышленной частоты
19.7.1 Значения испытательных напряжений — в соответствии с таблицей 44. Продолжительность приложения испытательного напряжения 1 мин.
19.8 Требования к обследованию на предмет выявления мест повышенного нагрева
19.8.1 Общие требования к обследованию на предмет выявления мест повышенного нагрева — по 6.4.

Таблица 44 — Значения испытательного напряжения промышленной частоты для выключателей постоянного тока

Точки и условия приложения испытательного
напряжения

Значения испытательного напряжения
промышленной частоты, кВ, для
выключателей:

Источник
