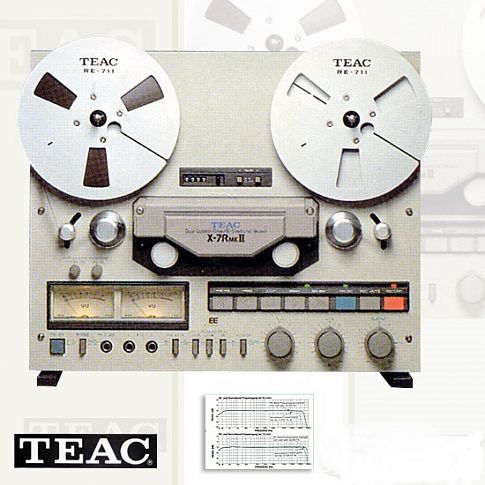

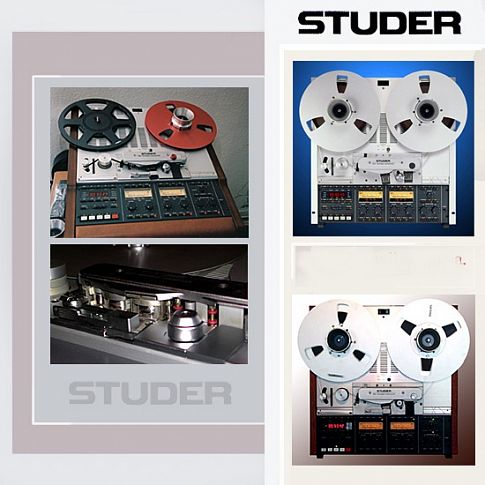

Tascam 22-4, Telefunken Magnetophon 85, Telefunken M-21, Telefunken Magnetophon 76, Ampex Fine Line F-44, JVC 1400U, JVC 1405U/F,JVC 1450U/F, JVC 1695U, Philips Stereo 4500, Philips N-4520 Quartz, Philips N-7300, Sansui QD-5500, Studer A-807, Studer A-810, Studer A-67, Studer A-80, Teac X-2000R, Teac X-7 R MK II, Uher 4200 Report Stereo IC
Я энтузиаст магнитной записи, досконально разбираюсь в целом и всех нюансах наладки магнитофонов любой сложности:
Сотни отремонтированных аппаратов всех марок.
Работаю аккуратно и результат, к которому стремлюсь – магнитофоны становятся как новые.
Восстановление магнитофонов на должном высоком уровне качества — это ювелирный, кропотливый труд.
Тут не может быть спешки и гона к сроку — в каждый аппарат вкладывается частичка человеческой души и теплота энергии мастера.
Сначала провожу тщательную диагностику, затем ремонт в соответствии с технологией, и наладка по сервис мануалу.
Применяю качественные детали и комплектующие.
Есть запас фирменных магнитных головок, роликов, пассиков, идлеров, а конденсаторы, транзисторы и прочие радиоэлементы подбираются индивидуально, в соответствии с характеристиками и требуемым результатом.
Не торгую запчастями.
Ремонт и настройки по индивидуальным требованиям.
Контактное лицо : Владимир Михайлович (на сайте с 2018 г.)
Контактный телефон : Скрыт
Город :
Тип объявления : Услуги
Источник
Telefunken C3300 hifi magnetophon
Need help? Post your question in this forum.
Register and keep informed
Receive emails when:
- new questions and answers are posted
- new manuals are uploaded
Telefunken
Content of pages
Report abuse
Libble takes abuse of its services very seriously. We’re committed to dealing with such abuse according to the laws in your country of residence. When you submit a report, we’ll investigate it and take the appropriate action. We’ll get back to you only if we require additional details or have more information to share.
Product:
Forumrules
To achieve meaningful questions, we apply the following rules:
- First, read the manual;
- Check if your question has been asked previously;
- Try to ask your question as clearly as possible;
- Did you allready try to solve the problem? Please mention this;
- Is your problem solved by a visitor then let him/her know in this forum;
- To give a response to a question or answer, do not use this form but click on the button ‘reply to this question’;
- Your question will be posted here and emailed to our subscribers. Therefore, avoid filling in personal details.
Register
Register getting emails for Telefunken C3300 hifi magnetophon at:
- new questions and answers
- new manuals
You will receive an email to register for one or both of the options.
Get your user manual by e-mail
Enter your email address to receive the manual of Telefunken C3300 hifi magnetophon in the language / languages: German as an attachment in your email.
The manual is 1,37 mb in size.
You will receive the manual in your email within minutes. If you have not received an email, then probably have entered the wrong email address or your mailbox is too full. In addition, it may be that your ISP may have a maximum size for emails to receive.
The manual is sent by email. Check your email
If you have not received an email with the manual within fifteen minutes, it may be that you have a entered a wrong email address or that your ISP has set a maximum size to receive email that is smaller than the size of the manual.
The email address you have provided is not correct.
Please check the email address and correct it.
Your question is posted on this page
Would you like to receive an email when new answers and questions are posted? Please enter your email address.
Источник
Telefunken 32S32T2 нет изображения
На ремонте сегодня телевизор Telefunken TF-LED32S32T2, как обычно проблема широко известная — телевизор включается, звук работает, а изображения нет, точнее оно есть, но нет только самой подсветки. В данной статье мы решим проблему с подсветкой и доработаем блок питания.
ВСЕ ДЕЙСТВИЯ ПРОИЗВОДИТЕ НА СВОЙ СТРАХ И РИСК.
НЕ РЕКОМЕНДУЕТСЯ САМОСТОЯТЕЛЬНАЯ РАЗБОРКА И РЕМОНТ.
Состав телевизора Telefunken LED32S32T2:
Main (материнская плата/шасси): TP.S512.PB83
LED-Driver (драйвер подсветки): SN510P
LED backlight/подсветка (led string): MX315D08-ZC14F-01 , 303MX315031
Схема TP.S512.PB83
Скачать сервисный мануал (схема) для TP.S512.PB83
Вход в сервисное меню
Без необходимости не заходить.
Последовательно нажать следующие клавиши на пульте:
- Меню
- 1
- 1
- 4
- 7
Разборка телевизора Telefunken LED32S32T2
Первым делом разбираем телевизор, для этого откручиваем болты крепящие заднюю крышку
Откручиваем болты по контуру и снимаем лицевую рамку, она дополнительно держится на защелках.
Переворачиваем телевизор лицевой частью в вверх и очень аккуратно поднимаем само стекло-матрицу, предварительно отклеив шлейф от задней части корпуса.
Следующим этапом в разборке снимаем рамку и световые фильтры:
Замена светодиодов в линейках подсветки MX315D08-ZC14F-01
В телевизоре установлены 3 линейки MX315D08-ZC14F-01 по 8 светодиодов, в продаже новых таких нет, даже на Aliexpress. Подключаем ТВ тестер либо лабораторный блок питания подав 21-22В. В нашем случае не работала одна линейки из трех, НО менять необходимо ВСЕ диоды на 3 линейках. Кто то скажет зачем, ведь перегорел всего лишь один диод, но вопрос отпадет, когда Вы посмотрите на них через микроскоп — абсолютно на Всех трещины.
Перед снятием линз, лучше сделайте маркером небольшие пометки, какой стороной были установлены.
Сами линейки довольно качественные, но лучше их нагрев свести к минимуму, для выпаивания старых светодиодов пользуемся низкотемпературным сплавом Розе.
На фото ниже можно увидеть старый и новый светодиоды
Параметры новых, установленных светодиодов:
- напряжение 2.9-3.1 В
- ток 280 мА
- цвет — холодный белый
- размер 2835
- световой поток 90-100 лм
- большой контакт минус, маленький плюс
Купить новые LED светодиоды 2835 3V 1W можно на глобальной площадке Aliexpress — ссылка
Если ссылка не рабочая, напишите в комментарии
Перед сборкой матрицы обязательно проверяем подсветку, включив телевизор.
Доработка платы TP.S512.PB83
Работа по доработке платы нужна для уменьшения тока на подсветку, и тем самым увеличенный срок службы телевизора.
Платы TP.S512.PB83 могут идти с завода с разными драйверами подсветки SN510P либо OB3350CP (даже посадочные места присутствуют для обеих микросхем), в моем случае это первый вариант. Для доработки платы в обоих случаях выпаиваем один из резисторов, на схеме указаны стрелкой.
Купить новую микросхему SN510P (SN51DP) можно на глобальной площадке Aliexpress — ссылка
Если ссылка не рабочая, напишите в комментарии
Выпаять 3-ий сверху резистор 1R60
До вышеуказанных действий с замененными светодиодами ток подсветки составлял 260мА, после удаления резистора ток упал до 170мА.
Все свои вопросы можете задать в комментарии
