Термоусаживаемая манжета для ремонта кабелей

Термоусаживаемая манжета для ремонта кабелей

В данной статье речь пойдет о термоусаживаемых ремонтных кожухах или манжетах. Рассмотрим конструкцию, технические характеристики, а также опишем процесс монтажа и выделим основные преимущества относительно альтернативных решений.

Конструкция ремонтной манжеты

Термоусадочные манжеты представляют собой ленту из радиационно сшитого полиолефина, одна сторона которой покрыта слоем термоплавкого клея. В края изделия встраиваются металлические стержни из нержавеющей стали, а для закрепления краёв манжеты между собой применяется стальная скоба.

Ремонтная термоусаживаемая манжета

Назначение

Термоусаживаемые манжеты предназначены для быстрого восстановления защитного (механически и диэлектрически) и герметизирующего покрова, в случае поверхностного повреждения изоляции кабеля, а также защитного кожуха в ответвительных муфтах.

Ремонт кабеля с помощью термоусаживаемой манжеты

Основным преимуществом использования манжеты, по сравнению с соединительной кабельной муфтой, является ремонт повреждённого участка кабеля без необходимости разрыва и обесточивания линии электропередачи.

После снятия антиадгезионной бумаги, манжета оборачивается вокруг кабеля непосредственно в поврежденном месте, а затем надвинутой скобой создаётся жёсткое сцепление продольных краёв изделия.

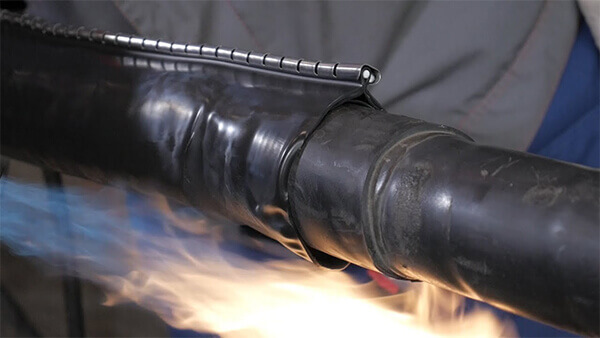

После чего, с помощью газовой горелки или термофена изделие нагревается до температуры усадки (примерно от 120 °С) и путем перемещения струи горячего воздуха в направлении от середины к краям кожуха, производится полная усадка.

Усадка термоусаживаемого кожуха на кабель

Качество усадки определяется визуальным осмотром. Дополнительным индикатором качества усадки и герметизации, служит вытекший, за пределы поперечных краёв кожуха, термоклей, на момент полной усадки.
Когда изделие полностью остынет, при необходимости, можно удалить замковое соединение и скобу. Остывший термоклей создаст прочное и равномерное сцепление манжеты с кабелем по всей поверхности.

Преимущества использования ремонтных манжет

• Оперативный монтаж при относительно низкой трудоёмкости
• Низкая стоимость изделия и монтажа, относительно альтернативных решений, например соединительных кабельных муфт
• Универсальность — манжеты предназначены для кабелей с любой изоляцией, с отсутствием или наличием брони, напряжением до 30 кВ
• Высокая устойчивость к внешним атмосферным воздействиям, к коррозии и физическим нагрузкам при естественном смещении грунта
• Манжеты обеспечивают высокую герметичность и водостойкость в местах повреждения кабелей
• Длительный срок службы от 20 лет при соблюдении требуемых условий хранения и монтажа изделия

Характеристики ремонтных манжет производства “Группа М ЕТТАТРОН”

Технические характеристики

Свойства	Метод тестирования	Результат
Длительная эксплуатационная температура	—	от -45 °С до +105 °С
Прочность на разрыв	ASTM D638	> 13 МПа
Удлинение до разрыва	ASTM D638	> 300%
Удлинение до разрыва после нагрева	ASTM D2671 (168 ч / +120 °С)	> 210%
Прочность на растяжение после нагрева	ASTM D2671	> 11 мПа
Электрическая прочность	IEC243	> 20 кВ/мм
Объёмное электрическое сопротивление	ASTM D2303	> 10 14 Ом·см
Продольная усадка	—	Спецификация
Размерный ряд	Внутренний диаметр, мм		Номинальная толщина стенки после усадки, мм	Стандартная длина изделия, мм
	До усадки, min	После усадки, max
TCT RS 30/12	30	12	1.6 +/- 0.2	450 или 900
TCT RS 50/18	50	18	1.5 +/- 0.2	450 или 900
TCT RS 60/22	60	22	1.5 +/- 0.2	450 или 900
TCT RS 85/30	85	30	1.5 +/- 0.2	450 или 900
TCT RS 100/35	100	35	1.5 +/- 0.2	450 или 900
TCT RS 120/40	120	40	1.5 +/- 0.2	450 или 900
TCT RS 150/50	150	50	1.5 +/- 0.2	450 или 900

Наша компания производит и реализует термоусаживаемые ремонтные манжеты Raychman® TCT RS с коэффициентом усадки 3:1, стандартной длины 450 и 950 мм. Размерный ряд диаметров до усадки составляет от 30 до 150 мм.
Более подробную информацию можно узнать, позвонив по телефону 8 (495) 135-13-11 или связавшись с нами любым удобным способом.

Источник

Термоусаживаемые ремонтные манжеты

Эксплуатационные характеристики (лет)

Гарантийный срок хранения

Гарантийный срок эксплуатации

Срок службы

Сертификация

ТРМ и ТРМ-А.

Термоусаживаемые ремонтные манжеты применяются в качестве наружных защитных кожухов ответвительных муфт, для восстановления изоляции и поврежденных оболочек кабеля, либо соединительных муфт, а так же для герметичной защиты и изоляции контактных соединений.

Ремонтные кожухи ТРМ и ТРМ-А представляют собой двухслойные пластины с рельсовым профилем по краям, позволяющим соединить их при помощи надвижного металлического замка в форму трубы.

На защитный изолирующий наружный слой нанесена термоиндикаторная краска, которая меняет свой цвет и становится черной под воздействием высокой температуры во время монтажа.

По всей внутренней поверхности термоусаживаемого рукава равномерно и в внахлест нанесён толстый слой термоплавкого клея, сохраняющий свою эластичность при отрицательных температурах. Во время монтажа клей расплавляется и заполняет все неровности микрорельефа. Превосходная адгезия практически ко всем материалам и поверхностям позволяет гарантированно загерметизировать требуемый отрезок кабеля с любым типом изоляции. Кожухи ТРМ и ТРМ-А обладают увеличенным, четырёх- и пятикратным коэффициентом усадки, что позволяет осуществлять монтаж на участки с большими перепадами уровней.

Материал ремонтных термоусаживаемых манжет устойчив к воздействую ультрафиолетового излучения, агрессивных сред, погодных условий и перепадам температур.

Главным отличием и преимуществом ТРМ-А перед ТРМ является армирование, выполненное стекловолокном по всей площади манжет. Армированные термоусаживаемые манжеты «КВТ» значительно превосходят любые другие кожухи и трубки по механической прочности, стойкости к вибрации, истиранию и сдвиговым деформациям.

Особый профиль металлического замка, выполненного из нержавеющей стали, вкупе с рельсовым профилем краёв манжет позволяют не только нарезать манжеты на требуемые отрезки, но и кратно увеличивать диаметры манжет (для этого ТРМ или ТРМ-А нарезается и края одной манжеты соединяются с краями другой при помощи замка, образуя кожух кратно большего диаметра).

Термоусаживаемые ремонтные манжеты «КВТ» являются современной удобной альтернативой термоусадочным кожухам и трубкам средних и больших диаметров и могут быть смонтированы на любой участок кабеля без необходимости его демонтажа или разрезания.

Для обеспечения полной герметичности в ответвительных муфтах дополнительно с кожухами ТРМ и ТРМ-А используются клипсы КТ необходимого размера. Скоба фиксирует положение стенок кожуха, а толстый слой термоплавкого клея при нагревании полностью заполняет пустоты между клипсой, стенками манжет, магистральным и ответвляемым кабелем.

Манжеты ТРМ и ТРМ-А представлены широким диапазоном типоразмеров — от 43/8 мм до 200/50 мм, что позволяет подобрать наиболее подходящий вариант в каждом конкретном случае. Все манжеты ТРМ выпускаются длиной 1,2 метра, а ТРМ-А – 1,5 метра.
