Руководство Передний и задний подкрылок VW Tiguan 2 — снятие и установка

Детали и узлы переднего подкрылка Фольксваген Тигуан 2

Следует учитывать некоторые различия в конструкции переднего подкрылка в зависимости от варианта комплектации модели.
На рисунке изображена левая сторона. Детали правой стороны установлены аналогичным образом.

1 Передний подкрылок
материал – пластик PP (полипропилен)/EPDM (этиленпропилендиенметилен)
2 Винты 2,0 Нм
по 12 шт. с каждой стороны
3 Накладка
снимается отдельно
4 Винты 2,0 Нм
по 7 шт. с каждой стороны
5 Пружинные гайки
по 7 шт. с каждой стороны
6 Распорные вставки
по 8 шт. с каждой стороны

Снятие и установка переднего подкрылка VW Tiguan 2

Необходимые специальные приспособления: Динамометрический ключ
В зависимости от варианта модели, возможны незначительные отличия в работах по снятию и установке.
Чтобы винты были лучше видны, колесо на рисунке не представлено.

Снятие
— Вывернуть винты 2.

— Извлечь подкрылок 1 из крыла.

Установка
Проверить распорные вставки на наличие повреждений, при необходимости заменить.
— Вставить подкрылок 1 в крыло.
— Выровнять передний подкрылок 1 относительно облицовки переднего бампера.
Моменты затяжки
Винты см. выше «Детали и узлы переднего подкрылка»

Детали и узлы заднего подкрылка Фольксваген Тигуан 2
Следует учитывать некоторые различия в конструкции переднего подкрылка в зависимости от варианта комплектации модели.

1 Подкрылок задней колёсной арки
материал – пластик PP (полипропилен)/EPDM (этиленпропилендиенметилен)
2 Винт 2,0 Нм
по 10 шт. с каждой стороны
3 Пружинные гайки
по 4 шт. с каждой стороны, на бампере
4 Распорные вставки
по 3 шт. с каждой стороны
5 Распорная вставка
по 3 шт. с каждой стороны
газонепроницаемая
распорные вставки являются заглушками, изолирующими салон от попадания ОГ, и при повреждении обязательно должны быть заменены
6 Адаптер
только правая сторона, не для бензиновых двигателей
закрепить перед установкой заднего подкрылка 1

Снятие и установка заднего подкрылка VW Tiguan 2
Необходимые специальные приспособления: Динамометрический ключ
Ниже дано описание работ по снятию и установке левого заднего подкрылка. Работы на правой стороне выполняются аналогично.
В зависимости от варианта модели, возможны незначительные отличия в работах по снятию и установке.

Снятие
— Снять колесо
— Вывернуть винты 2

— Вынуть задний подкрылок 1 из колёсной ниши.
см. Снятие и установка накладки колёсной арки

Установка
Проверить распорные вставки на наличие повреждений, при необходимости заменить
— Вставить задний подкрылок 1 в колёсную нишу, не допуская его деформации.
— Установить колесо
Моменты затяжки
Винты см. выше «Детали и узлы заднего подкрылка»

Детали и узлы накладки порога Фольксваген Тигуан 2
На рисунке изображена левая сторона. Работы на правой стороне выполняются аналогично.

1 Накладка порога
Снятие:
Снять задний подкрылок
Выкрутить винты 2 и движением вниз снять накладку порога.
Установка:
Проверить распорные вставки на наличие повреждений, при необходимости заменить.
установить накладку порога в правильное положение и закрепить винтами
2 Винт 3 шт. 2,0 Нм.
3 Распорная вставка 3 шт.

Источник

Volkswagen Tiguan Тёщин Дизель › Logbook › Установка подкрылков и новых расширителей арок

Передние крылья после покраски локальной отверстий для крепежа расширителей и брызговики изнутри обработал Динитролом 1000 по всем стыкам.
И установил подкрылки:

Новые резиновые закладные установил в отверстия:

Передние расширители еще ожидаем.

Место крепления заднего бампера, которое было натерто ранее, теперь после покраски проклеил в 2 слоя пленкой и закрепил задний бампер:

Закладные установил в отверстия задних арок:

Они вышли внутри:

Краевую внутри задних арок я обработал Динитролом, как и все днище на своей купешке.
Достал из упаковки новые расширители задних арок:

Место крепления передника:

Сперва необходимо закрепить на нем передник, затем установить его на в сборе на штатное место:

Как он сел- мне нравится:

Теперь левая арка:

Все поставил на место:

Старый расширитель в руке, новый- на машине:

Старым расширителям- спасибо:

Volkswagen Tiguan 2009, engine Diesel 2.0 liter., 140 h. p., AWD drive, Automatic — DIY

Comments 28

Привет! Какой фирмы брал передние подкрылки?

Привет, Рома, я свою тоже отдал на покраску арок, и обработку их антигравием, накладку двери задней одну сняли, сказали, что там всё гуд, поэтому больше не буду заморачиваться, а вот за капотом смотри, может через полгода опять ржа изнутри появиться, я уже его 2 раза подкрашивал.

я его обильно позаливал 1000-м
и буду наблюдать

Источник

Снятие и установка крыльев
Кузов. Внешнее оборудование. Фольксваген Тигуан 1

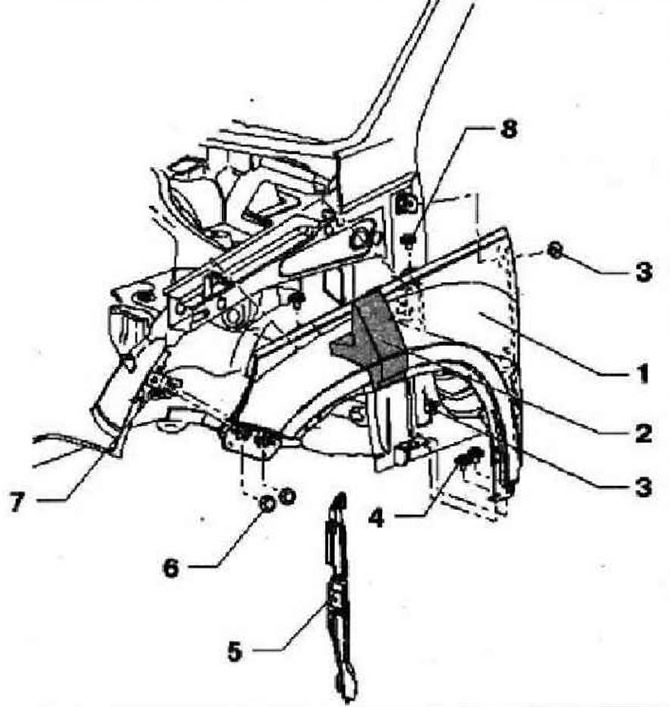

Переднее крыло

Инструкция: На рисунках изображена левая сторона автомобиля. Справа работы выполняются аналогичный образом.

Снятие

Снять облицовку переднего бампера. Снять подкрылок. Снять заглушку крыла -5-. Выкрутить болты -3, 4 и 6-. Извлечь элемент из вспененного материала -2-, расположенный между крылом и лонжероном. Вывернуть болты -8-. Осторожно снять крыло -1-.

Установка

Установка осуществляется в обратной последовательности. Моменты затяжки болтов указаны на схеме. Проверить, чтобы стыки были ровными, а зазоры правильными.

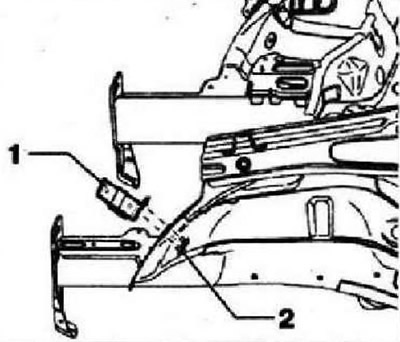

Снятие и установка опоры крыла

Инструкция; Ниже рано описание работ по снятию и установке опоры левого крыла. Опора правого крыла снимается и устанавливается аналогичный образом.

Крыло снято. Вывернуть винты -2- и снять опору крыла -1-.

Установка

Установить опору крыла -1-. Положение опоры крыла устанавливается в процессе регулировки положения крыла относительно капота и бампера. Момент затяжки винтов -2- 7,5 Нм.

Заглушка крыла

Снять подкрылок колесной арки. Отжать средний фиксатор заглушки.

Затем снять заглушку сначала с верхнего -стрелка Ь-, а затем с нижнего -стрелка а- фиксатора.

Установка

Вставить заглушку сначала в нижнее -стрелка а-, а затем в верхнее -стрелка b- гнездо. Затем, надавив на середину заглушки -стрелка с-, вставить средний фиксатор.

Источник

Тигуан 2 ремонт крыла

Здравствуйте. Может кому-то пригодится данная информация) А речь о накладках колесной арки для первого Тигуана. Они отличаются для Дорестайла и Рестайла, на фото оригинальные номера этих накладок и клипс к ним. А т.к. стоят они неоправданно дорого, то на замену большинство ставит накладки фирмы Hillport, которые по цвету идентичны оригинальным.
Номера для них такие:

Тигуан 1, Дорестайл:
передние — VHP5814L (левая), VHP5814R (правая)
задние — VHP 5815L (левая), VHP5815R (правая)

Тигуан 1, Рестайл:
передние — VHP8714FL (левая), VHP8714FR (правая)
задние — VHP8714RL (левая), VHP8714RR (правая)
К ним идут клипсы:
3C0853585 — находится на накладке (пластиковая, идет в комплекте с ней, но качество страдает)
3C0853586 — находится на самом крыле (это резиновый колпачок, в комплекте с накладкой не идет, они могут остаться при снятии старой накладки, но на всякий случай можно купить)

Тигуан 1
Расширитель узкий R-line
Расширители арок под R-line бампера
—————————————————————-
Итак, приступи к каталожным номерам:
5N0854969H9B9 Накладка колесной арки передней левой (малая часть)
5N0853717N9B9 Накладка колесной арки передней левой (большая часть)
5N0854970H9B9 Накладка колесной арки передней правой (малая часть)
5N0853718N9B9 Накладка колесной арки передней правой (большая часть)
5N0853817C9B9 Накладка колесной арки задней левой (малая часть)
5N0853817E9B9 Накладка колесной арки задней левой (большая часть)
5N0853818C9B9 Накладка колесной арки задней правой (малая часть)
5N0853818E9B9 Накладка колесной арки задней правой (большая часть)

5N0853275 Закладной профиль левый
5N0853276 Закладной профиль правый
