Ремонт главного тормозного цилиндра Chevrolet Cruze
Как определить, что тормозным цилиндрам требуется замена? Если вы заметили хотя бы один из ниже перечисленных признаков, рекомендуем обратиться в автосервис:
- педаль тормоза проваливается, торможение начинается в самом конце её хода
- слишком короткий ход педали
- требуется прикладывать усилие, чтобы авто начал тормозить
- колодки постоянно прижаты к дискам
Доверяйте замену главного тормозного цилиндра только профессионалам!
ПРОВАЛИЛАСЬ ПЕДАЛЬ ТОРМОЗА Chevrolet Cruze . ЭТО ТОЧНО ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР?
Чтобы дать ответ на этот вопрос следует провести диагностику тормозной системы Chevrolet Cruze, но сделать предварительную оценку можно по уточняющим симптомам:
- Отклик тормозной системы на нажатие педали заметно снизился.
- Требуется со всей силы давить на педаль, чтобы авто остановилось.
- Провал педали – тормоза срабатывают в самом конце, когда педаль практически прижата к полу.
Эти признаки нередко сопровождают и другие неисправности тормозной системы Chevrolet Cruze. Чтобы сузить список возможных неисправностей, рекомендуем обратить внимание на поведение автомобиля при торможении:
- Машина уходит с траектории даже при плавном торможении на ровной дороге – признак неполадки в тормозном контуре или в узле одного колеса.
- Посторонние звуки – скрипы, писк – больше присущи изношенным тормозным колодкам и дискам.
- Сильный нагрев дисков и колодок – проблема с суппортом.
Если вы не обнаружили никаких признаков из второго блока, зато отметили хотя бы один из первого – можно утверждать, что главному тормозному цилиндру (ГТЦ) Chevrolet Cruze требуется как минимум осмотр специалиста.
ЧТО ЗНАЧИТ ЦИЛИНДР ПЕРЕПУСКАЕТ ?
Сам термин означает, что тормозная жидкость перетекает внутри главного тормозного цилиндра Chevrolet Cruze, не создавая требуемого давления в системе. При этом уровень тормозной жидкости не снижается, как при внешних утечках, а педаль тормоза заметно проваливается. Чтобы исключить схожую по симптоматике неисправность вакуумного усилителя тормоза, следует заглушить авто и несколько раз нажать на тормозную педаль: если удалось нажать не более 3 – 4 раз – вакуумный усилитель в порядке.
Перепускание происходит по причине износа манжет. Принцип такой неправильной работы можно сравнить с попытками накачать колесо неисправным насосом, из которого травит воздух – чем активнее вы будете качать поршень, тем больше воздуха потеряется в процессе и не попадёт в камеру колеса.
ПОЧЕМУ СЛОМАЛСЯ ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР Chevrolet Cruze?
Существуют три распространённые причины поломки ГТЦ:
- В тормозную систему залили некачественную тормозную жидкость, которая разрушила резиновые уплотнители, привела к протечкам из ГТЦ.
- Тормозную жидкость долго не меняли, и процент влаги превысил все допустимые нормы. Металлические элементы начали окисляться, стопориться, частицами ржавчины засорять клапана.
- Кустарный ремонт, несоответствующие цилиндру или такие же некачественные детали ремкомплекта.
Во всех трёх случаях можно избежать неприятности: своевременно проводить диагностику тормозной системы Chevrolet Cruze и замену жидкости в ней; покупать запчасти только в проверенных автомагазинах; проводить ремонт у специалистов.
МОЖНО ЛИ ОТРЕМОНТИРОВАТЬ ГТЦ Chevrolet Cruze?
Главный цилиндр тормозов ремонтопригоден. Для этого выпускаются два типа ремкомплектов ГТЦ Chevrolet Cruze – полный и неполный. В полном комплекте есть:
- защитный колпачок для самого ГТЦ;
- колпачок для штуцера;
- уплотнители для поршня и поршневой головки;
- уплотнительные манжеты;
- поршни и возвратные пружины к ним;
- держатель пружины и винт.
В неполном комплекте предусмотрены только манжеты и уплотнители.
Замена главного тормозного цилиндра Chevrolet Cruze в сборе проводится в том случае, если на внутренней части корпуса появились сколы, царапины или раковины, а также повреждения в следствии механических воздействий.
НУЖНО ЛИ ПРОКАЧИВАТЬ ТОРМОЗНУЮ СИСТЕМУ Chevrolet Cruze ПОСЛЕ РЕМОНТА ГЛАВНОГО ТОРМОЗНОГО ЦИЛИНДРА?
Прокачка тормозов – обязательная процедура при любом вскрытии контуров. Чтобы отремонтировать ГТЦ, его требуется извлечь из системы, а значит, туда обязательно попадёт воздух. Произвести прокачку тормозной системы Chevrolet Cruze можно и самостоятельно, но здесь не обойтись без помощника, а также потребуется строгое соблюдение очерёдности действий и подходов.
В автосервисе такую процедуру проводят с помощью вакуумной установки в разы быстрее и эффективнее.
Источник
Колодки на Шевроле Круз: причины и первые признаки неисправности, диагностика проблем и порядок выполнения замены элементов своими руками
Проблемы с тормозами
Тормозная система вашего автомобиля снабжена вакуумным усилителем, антиблокировочной системой тормозов (ABS) и довольно эффективна. Снижение эффективности торможения, занос автомобиля при торможении должны стать сигналом для срочной проверки системы.

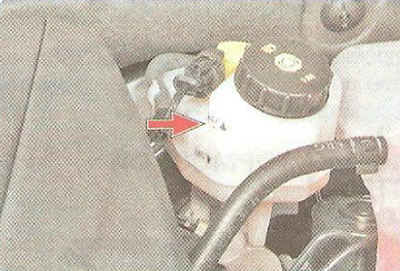

Предупреждение: Регулярно проверяйте уровень тормозной жидкости в бачке главного тормозного цилиндра. Уровень тормозной жидкости должен быть около метки «МАХ» на корпусе бачка.
Падение уровня жидкости свидетельствует либо об утечке тормозной жидкости из системы, либо о чрезмерном износе тормозных колодок. Если в комбинации приборов загорелась лампа, сигнализирующая о низком уровне тормозной жидкости, не торопитесь сразу доливать ее, вначале проверьте толщину накладок тормозных колодок: может быть, пришло время заменить колодки?
Производители автомобиля рекомендуют менять всю тормозную жидкость в системе каждые 2 года. Некоторые водители пренебрегают этим советом, поскольку жидкость в бачке кажется им достаточно чистой, и совершенно напрасно. Дело в том, что тормозная жидкость очень гигроскопична — она впитывает влагу из воздуха, а эта влага со временем не только разрушает поверхности тормозных цилиндров, трубопроводов и, как следствие, приводит к преждевременному выходу из строя узлов тормозной системы, но и существенно снижает температуру кипения тормозной жидкости, Нормальная температура кипения тормозных жидкостей класса DOT-4 — 230°С. При частых интенсивных торможениях дисковые тормоза очень сильно нагреваются и при большом содержании воды тормозная жидкость может вскипеть, что, как правило, приводит к отказу тормозов.
Полезный совет: Для того чтобы не подвергнуть себя в будущем непредвиденным расходам на ремонт не только тормозной системы, но и всего автомобиля, лучше своевременно заменять жидкость в тормозной системе. Рекомендуем заменять тормозную жидкость через 2 года.
При появлении проблем с тормозами прокачайте тормозную систему (см. «Прокачка тормозной системы». Если это не дало желаемого результата, необходимо тщательно проверить всю тормозную систему, как описано ниже (см. «Проверка тормозной системы»).
Прокачка тормозной системы
Если тормозная педаль стала «мягкой», а при нескольких последовательных нажатиях становится «тверже», значит, в гидравлический тормозной привод попал воздух.
Для удаления воздуха из системы необходимо прокачать тормоза. Процедура прокачки тормозов довольно простая, но удобнее проводить ее с помощником.
Подробное описание прокачки тормозной системы вы найдете в разд. 9 (см. «Замена тормозной жидкости»).
Проверка тормозной системы
1. Причиной потери эффективности торможения может быть неудовлетворительная работа вакуумного усилителя. Для его экспресс-проверки нажмите несколько раз на педаль тормоза при неработающем двигателе, чтобы снять разрежение в усилителе, а затем, удерживая педаль, пустите двигатель. Если после пуска двигателя педаль немного опустится, вакуумный усилитель исправен.

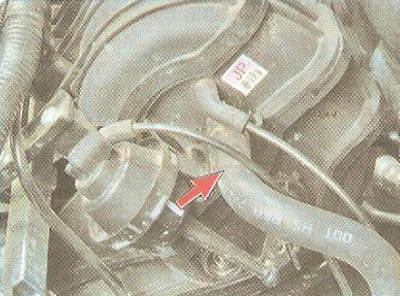

2. Если педаль останется неподвижной, проверьте целость и надежность соединения шланга вакуумного усилителя со штуцером на впускной трубе двигателя.
3. . и с усилителем. Неисправный шланг замените. Если шланг исправен, необходимо заменить вакуумный усилитель.

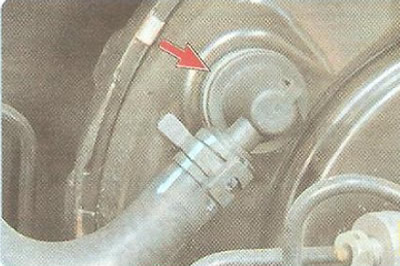

Примечание: Шланг соединен с обратным клапаном. Проверьте правильность установки и работоспособность клапана (см. «Проверка работы вакуумного усилителя тормозов»). В случае неисправности обратного клапана замените клапан вакуумного усилителя.
Если торможение сопровождается биением и пульсацией тормозной педали, следует в первую очередь проверить состояние передних дисковых тормозных механизмов.

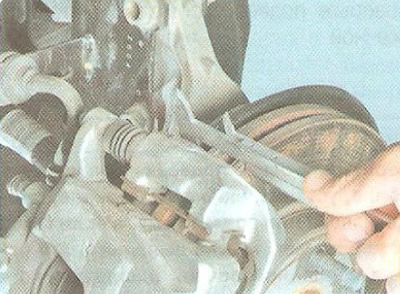

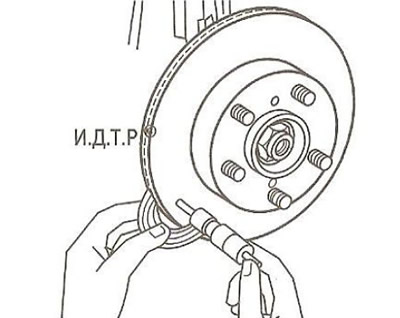

4. Установив автомобиль на домкрат, поочередно снимите передние колеса и осмотрите тормозные диски. Толщина тормозного диска должна быть не менее 24,0 мм, поверхность дисков — ровной и гладкой с обеих сторон. Если поверхность диска местами покрыта ржавчиной, что обычно бывает после продолжительной стоянки автомобиля с непросушен-ными тормозами, попробуйте зачистить рабочую поверхность мелким наждачным полотном. Если эта процедура не поможет придется отдать диски в шлифовку или заменить новыми.
Примечание: Поверхность диска изнашивается неравномерно. На наружной окружности диска остается буртик, поэтому более правильно измерять толщину диска микрометром.

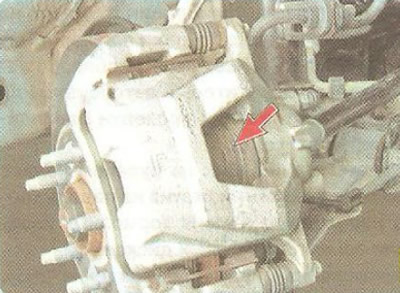

5. Проверьте подвижность поршня тормозного механизма. Для этого попробуйте сдвинуть с места поршень отверткой. Если поршень не удается сдвинуть, значит его заклинило в тормозном цилиндре.
Предупреждение: Заклинивание поршня тормозного цилиндра приводит к постоянному притормаживанию соответствующего колеса при отпущенной педали и заносу автомобиля при торможении.
Если торможение сопровождается рывками автомобиля и скрипом в районе задних колес, если при интенсивном торможении происходит занос задней части автомобиля, проверьте состояние тормозных механизмов задних колес.

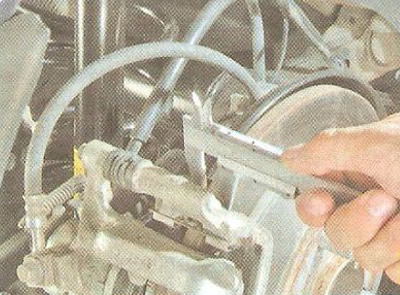

Примечание: Проверьте толщину диска так же, как это делали для переднего тормоза, толщина тормозного диска должна быть не менее 10 мм.
Полезный совет: Стояночный тормоз приводит в действие задние тормоза тросами, соединяющими рычаг стояночного тормоза и механизмы управления тормозными колодками. Многие водители стараются как можно реже пользоваться стояночным тормозом, чтобы продлить его «жизнь», и добиваются противоположного результата. Если вы не пользуетесь стояночным тормозом, в оболочках тросов застаиваются грязь и влага, тросы обрастают ржавчиной, перестают перемещаться и обрываются. Поэтому пользуйтесь стояночным тормозом во всем случаях, когда это необходимо.
Круз-контроль: слабые места Chevrolet Cruze с пробегом
До ухода с нашего рынка Chevrolet Cruze первого поколения пользовался большой популярностью у россиян. Невысокая стоимость, три типа кузова, просторный по меркам класса салон сделали свое дело.
Три типа кузова Chevrolet Cruze
Кузов и электрика
Кузов оцинкован и успешно сопротивляется коррозии. Но лакокрасочное покрытие не самое стойкое. Уже к 30–40 тысячам километров пробега поверхность может быть подпорчена большим количеством сколов. Даже маленького камня достаточно, чтобы пробить лакокрасочное покрытие и достать до грунта. А тонкий металл благоприятствует получению вмятин даже от легких контактов.
Интерьер Chevrolet Cruze
Интерьер также не отличается долговечностью. Ткань обивки сидений теряет презентабельный вид уже через два года владения. На этом же сроке салон обживают «сверчки». Одним из главных слабых мест можно назвать кнопку открывания багажника, которая нередко выходит из строя после первых зим. Конечно, тогда багажник можно открыть и кнопкой на ключе. Но с ремонтом или заменой лучше не затягивать, ибо сломанная «открывашка» может начисто разрядить здоровый аккумулятор, и вы просто не сможете завести автомобиль.
Задний ряд Chevrolet Cruze
Есть вопросы к эффективности системы отопления – обмерзание и запотевание передних стекол вполне обычное явление. Как и вода на коврике переднего правого пассажира. Дренажная трубка системы кондиционирования проходит аккурат под передней панелью, и если она соскочит или засорится дренажное отверстие, вода мигом отправляется в салон.
Многие Крузы оборудованы старым добрым 1,6-литровым агрегатом F16D3, известным по Лачетти и Авео. Двигатель достаточно неприхотлив и надежен. Без вмешательств он спокойно выхаживает 250–300 тысяч километров. На этом пробеге, как правило, весь ремонт сводится к замене маслосъемных колпачков. При выборе автомобиля с таким мотором лучше сразу, для профилактики, заменить ремень ГРМ. По регламенту он выхаживает 60 тысяч километров, а в случае обрыва неминуемо погнет клапаны. Тогда дорогостоящий ремонт обеспечен. На остальных двигателях ремень меняется каждые 150 тысяч километров, но для спокойствия этот интервал стоит сократить до 100 тысяч.
Двигатель серии Ecotec для Chevrolet Cruze
Стоит прислушаться к работе мотора. Многие экземпляры грешат посторонним шумом, виновником которого является натяжной ролик ремня ГРМ, слишком сильно натягивающий ремень. Причем на этом же двигателе у Лачетти таких проблем не было. У Круза натяжной ролик модифицирован, жесткость пружины была увеличена. Потому многие владельцы либо ставят ролик от Лачетти, либо вручную ослабляют пружину. Хлопот подкидывает и забивающийся клапан системы ЕГР, что неминуемо ведет к повышенному расходу топлива. Если вы не очень заботитесь об экологии, вместо ремонта систему можно программно отключить. А еще проверьте, менялся ли лямбда-зонд. Его смело можно отнести к расходникам, ибо нередки случаи поломки еще в гарантийный период.
Немало машин и с двигателями серии Ecotec рабочим объемом 1,6 и 1,8 л (индексы F16D4 и F18D4 соответственно), которые встречаются также и на многих Опелях. У автомобилей первых лет выпуска нередки проблемы с системой регулировки фаз газораспределения CVCP, которая очень чувствительна к состоянию системы смазки и уровню моторного масла. Вследствие масляного голодания поломки шестерен механизма из-за ударных нагрузок — обычное дело. В конце 2009 года проблему устранили, установив усиленные элементы системы. А в 2011 году появилась чуть измененная версия F16D4 мощностью 124 л.с. (прибавка составила 10 л.с.).
Встречаются у нас и автомобили с наддувным двигателем объемом 1,4 л, знакомым по Opel Astra J. Но таких экземпляров на рынке немного. Как и дизельных модификаций.
Трансмиссия
В качестве коробки передач на Chevrolet Cruze использовалась 5-ступенчатая механика или 6-ступенчатый автомат. Для механической коробки характерны появляющиеся после 70–80 тысяч километров пробега подергивания при переходе с первой на вторую передачу. Виной всему поломка диска сцепления из-за нарушения геометрии демпферных пружин, что связано с заводским просчетом. Многие владельцы при появлении симптомов меняли родное сцепление на неоригинальные аналоги, и проблема исчезала. Еще механика склонна к недержанию трансмиссионного масла. Сальники могут потечь уже после 20–25 тысяч километров. Поэтому обязательно осматривайте понравившийся экземпляр на предмет подтеков.
В качестве автоматической коробки на Крузе использовалась проверенная джиэмовская 6-ступенчатая гидромеханика 6Т30. Среди шестиступок это, пожалуй, одна из самых надежных трансмиссий. Тем не менее слабые места у нее есть. Обязательно при тест-драйве дойдите до высших передач. После 150–160 тысяч километров у некоторых автомобилей могут появиться провалы при переключениях между четвертой, пятой и шестой передачах. Порой высшие ступени могут и вовсе «потеряться». Виной всему изношенные каналы в гидроблоке. Дорогущий узел можно отремонтировать, но даже в этом случае затраты будут огромны. Поэтому для профилактики стоит менять масло чаще, и в этом случае трансмиссия прослужит достаточно долго.
Ходовая часть
Chevrolet Cruze построен на глобальной платформе Delta II, которую делит с Opel Astra J и Chevrolet Aveo. Потому с ними его роднят не только агрегаты, но и ходовая часть с ее проблемами. Большинство автомобилей (если не все) страдают стуком передних тормозных суппортов. Вызван он люфтом направляющих пальцев. Замена если и поможет, то ненадолго. Самым эффективным способом борьбы станет нанесение на направляющие густой консистентной смазки. Хотя и это будет лишь временным решением. Еще одно слабое звено тормозной системы – быстрый износ передних тормозных дисков, сделанных из не самого качественного металла. Замены они могут потребовать уже к 30 тысячам километров.
Седан Chevrolet Cruze
Тормозные суппорты не единственный источник посторонних звуков в ходовой части. Говорливостью отличаются и амортизаторы, причем как передние, так и задние. Связано это с конструктивным просчетом перепускных клапанов. На работоспособности неприятный звук никак ни сказывается. Проблема в первую очередь характерна для дорестайлинговых автомобилей. А вот от стука передних стоек стабилизатора Круз так и не избавился. Опорные подшипники надежнее, но у некоторых автомобилей бывают случаи их преждевременного выхода из строя.
Хэтчбек Chevrolet Cruze
Рулевое управление не обладает выдающейся для класса надежностью, но до 100 тысяч километров пробега беспокоиться не о чем. Главное прислушиваться к работе насоса гидроусилителя. У него слабыми оказались подшипники, из-за чего появляются характерный гул и микроподклинивания. В результате и без того не самый производительный агрегат создает недостаточное давление в системе, что может привести к преждевременному износу рулевой рейки. Ситуацию усугубляют трубопроводы сложной формы, также не способствующие надежной циркуляции масла.
Универсал Chevrolet Cruze SW
Несмотря на список характерных болячек, Chevrolet Cruze нельзя назвать автомобилем капризным. К тому же он относительно недорог в ремонте и обслуживании. Неудивительно, что Круз стал популярным среди таксистов. Так что при выборе автомобиля остерегайтесь машин с непрозрачной сервисной историей. Велика вероятность, что вы можете нарваться на видавший виды таксомотор со скрученным пробегом.
Диагностика и ошибки Шевроле Круз
Некоторые владельцы Шевроле Круз начинают пугаться, при появлении на панели приборов разных непонятных надписей. Это свидетельствует о том, что в системе произошёл сбой или имеются неисправности. Именно для этого применяется компьютерная диагностика. Но, это не финальный этап, поскольку для устранения неисправности необходимо знать, какая ошибка, за что отвечает.
Диагностика
Итак, на панели приборов появился значок с надписью или без неё. Что делать — ехать в автосервис? Нет, просто можно посмотреть в сервисную книгу, где расписаны обозначения. Приведём расшифровку значков:
Change Engine Oil Soon
Приближается время замены моторного масла (ресурса менее 5 %)
Залить масло и сбросить показания этого ресурса
Low Engine Oil Level
Низкий уровень моторного масла
Если после заливки масла сообщение не исчезло, то дайте силовому агрегату поработать в термодинамическом цикле, т.к. комбинация приборов в норме
Oil Pressure Low — Stop Engine
Низкое давление масла двигателя — заглушите двигатель
Приведения показателя в соответствие
Запрограммируйте комбинацию приборов
Выполняется после замены приборов или при появлении на дисплее инфо. центра такого сообщения. Советуем проводить её с помощью системы SPS
Service Vehicle Soon
Приближается очередное ТО автомобиля
Ошибка высвечивается при выявлении неполадок блоком управления двигателем ECM
Превышение скорости автомобиля
Для проведения диагностики используются сканеры. Есть портативные и компьютерные. Так, ко вторым относится ноутбук или планшет, с которого можно провести все операции при наличии соответствующего программного обеспечения.
Портативные или дисплейные стоят очень дорого, но принцип действия у них один и тот же — определить ошибки и неисправности в электронном блоке управления двигателем.
Диагностика неисправностей автомобиля при помощи сканера.
После подключения через специальный разъём проводится тест-сканирование, который показывает наличие ошибок. По ошибкам можно определить в каком узле скрывается неисправность.
Коды ошибок
Коды неисправностей можно посмотреть двумя способами — через дисплей на панели приборов и при помощи подключения к ЭБУ. Сначала рассмотрим, расшифровки кодов неисправностей, которые показываются на дисплее консоли:
Код ошибки можно увидеть на панели приборов.
- Код 1 — предупреждает владельца автомобиля о том, что масло в двигателе уже отработало свой ресурс и нуждается в замене. На самом деле это очень полезное напоминание, ведь некоторые совершенно забывают, когда в последний раз меняли масло.
- Код 2 — Система не нашла радиобрелок, требуется перезагрузка. Чтобы устранить проблему вам нужно нажать на педаль сцепления и осуществить повторный запуск мотора.
- Код 3 — Означает, что в системе охлаждения слишком мало антифриза. Это значит, что вы открываете капот и доливаете охлаждающую жидкость до нужного уровня, а заодно проверяете, в каком месте произошла утечка.
- Код 4 — Система кондиционирования, установленная на вашем автомобиле, находится в выключенном состоянии.
- Код 5 — У вас заблокирована рулевая колонка.
- Код 7 — Вам нужно повернуть руль автомобиля, потом выключить зажигание и включить его вновь.
- Код 8 — Требуется перезагрузка системы, вам нужно выключить и заново включить зажигание. Код 9 — Покрутите рулём автомобиля и ещё раз попробуйте запустить силовой агрегат.
- Код 10 — Произошёл перегрев тормозов, так что вам нужно остановиться и подождать их остывания, а ещё стоит проверить целостность тормозной системы.
- Код 11 — Свидетельствует о критическом износе тормозных колодок, так что нужно совершить их замену.
- Код 15 — Дополнительный стоп-сигнал, который установлен либо на заднем спойлере или заднем стекле, вышел из строя, нужен ремонт.
- Код 16 — Проверьте целостность основных стоп-сигналов.
- Код 17 — Вышел из строя электро- или гидрокорректор фар.
- Код 18 — У вас имеется неполадка в ближнем свете передней оптики.
- Код 19 — Нуждаются в проверке и, возможно, ремонте задние противотуманки.
- Код 20 — Проверьте правую лампочку на предмет горения ближнего света, возможна неполадка.
- Код 21 — Проверьте левую фару на предмет горения габаритного освещения.
- Код 22 — Проверьте правую фару на предмет горения габаритного освещения.
- Код 23 — Неполадка в работе лампочки заднего хода.
- Код 24 — Не работает подсветка заднего номерного знака.
- Код 25 — Не горит передний левый поворотник.
- Код 26 — Не горит задний левый поворотник.
- Код 27 — Не горит передний правый поворотник.
- Код 28 — Не горит задний правый поворотник.
- Код 29 — Вероятная неисправность стоп-сигнала на прицепе (при его наличии).
- Код 30 — Вероятная неисправность освещения заднего хода у прицепа.
- Код 31 — Не горит левый поворотник прицепа.
- Код 32 — Не горит правый поворотник прицепа.
- Код 33 — Не горит противотуманная фара прицепа.
- Код 34 — Не горит заднее освещение прицепа.
- Код 35 — Питающая батарейка на радиобрелке посажена, нуждается в замене.
- Код 48 — Требуется очистка линзы, отвечающей за обзор так называемой «мёртвой зоны» сбоку.
- Код 50 — Закройте капот.
- Код 54 — В топливной смеси обнаружена вода.
- Код 55 — Сажевый фильтр очистки нуждается в обслуживании или замене (актуально для дизельных силовых агрегатов).
- Код 59 — Ошибка работы ЭСП водительской двери. Пробуем открыть и снова закрыть окно.
- Код 60 — Ошибка работы ЭСП передней пассажирской двери. Пробуем открыть и снова закрыть окно.
- Код 61 — Ошибка работы ЭСП левой задней пассажирской двери. Пробуем открыть и снова закрыть окно.
- Код 62 — Ошибка работы ЭСП правой задней пассажирской двери. Пробуем открыть и снова закрыть окно.
- Код 65 — Осуществлён несанкционированный взлом автомобиля.
- Код 66 — Необходимость обслуживания охранной сигнализации.
- Код 67 — Необходимость ремонта замка рулевой колонки.
- Код 68 — Необходимость обслуживания ГУР или ЭУР.
- Код 70 — Проверка системы регулировки клиренса.
- Код 75 — Проверка кондиционера.
- Код 76 — Проверка системы слежения за боковой мёртвой зоной.
- Код 78 — Проверка системы защиты пешеходов.
- Код 79 — В двигателе осталось слишком мало масла, оно достигло критически низкого уровня.
- Код 80 — Необходимость замены масла в коробке передач.
- Код 81 — Необходимость проверки коробки передач.
- Код 82 — В скором времени нужно будет менять масло в двигателе.
- Код 84 — Происходит снижение мощности силового агрегата.
- Код 95 — Проверка подушек безопасности.
- Код 99 — Отключается система защиты пешеходов.
- Код 134 — Датчики парктроника загрязнены и не могут нормально работать.
- Код 136 — Парктроник не функционирует.
Теперь рассмотрим, расшифровку кодов ошибок определённых при помощи сканера, так называемых OBD II:
- P0030 НО2S (датчик 1) Не работает цепь нагревателя
- P0036 НО2S (датчик 2) Не работает цепь нагревателя
- P0107 Датчик абсолютного давления в коллекторе, низкий уровень сигнала
- P0108 Датчик абсолютного давления в коллекторе, высокий уровень сигнала
- P0112 Датчик температуры впускного воздуха, низкий уровень сигнала
- P0113 Датчик температуры впускного воздуха, высокий уровень сигнала
- P0117 Датчик температуры охлаждающей жидкости, низкий уровень сигнала
- P0118 Датчик температуры охлаждающей жидкости, высокий уровень сигнала
- P0122 Датчик положения дроссельной заслонки, низкий уровень сигнала
- P0123 Датчик положения дроссельной заслонки, высокий уровень сигнала
- P0131 HO2S (датчик 1) Низкий уровень сигнала
- P0132 HO2S (датчик 1) Высокий уровень сигнала
- P0133 HO2S (датчик 1) Низкая работоспособность
- P0137 HO2S (датчик 2) Низкий уровень сигнала
- P0138 HO2S (датчик 2) Высокий уровень сигнала
- P0140 HO2S (датчик 2) Сбой в цепи или сигнала
- P0171 Система корректировки топливоподачи, смесь слишком бедная
- P0172 Система корректировки топливоподачи, смесь слишком богатая
- P0222 Привод регулятора холостого хода дроссельной заслонки, низкое напряжение в цепи
- P0223 Привод регулятора холостого хода дроссельной заслонки, высокое напряжение в цепи
- P0261 Форсунка 1-го цилиндра, низкий уровень сигнала цепи управления
- P0262 Форсунка 1-го цилиндра, высокий уровень сигнала цепи управления
- 0264 Форсунка 2-го цилиндра, низкий уровень сигнала цепи управления
- 0265 Форсунка 2-го цилиндра, высокий уровень сигнала цепи управления
- P0267 Форсунка 3-го цилиндра, низкий уровень сигнала цепи управления
- P0268 Форсунка 3-го цилиндра, высокий уровень сигнала цепи управления
- P0270 Форсунка 4-го цилиндра, низкий уровень сигнала цепи управления
- P0271 Форсунка 4-го цилиндра, высокий уровень сигнала цепи управления
- P0300 Обнаружены множественные пропуски воспламенения
- P0327 Датчик детонации, неисправность цепи
- P0335 Датчик положения коленчатого вала, неисправность цепи
- P0336 Ошибка импульса датчика положения коленчатого вала
- P0337 Датчик положения коленчатого вала, нет сигнала
- P0341 Датчик положения распределительного вала, выход сигнала из допустимого диапазона
- P0342 Датчик положения распределительного вала, отсутствует сигнал
- P0351 Неисправность цепи 1 и 4 управления зажиганием
- P0352 Неисправность цепи 2 и 3 управления зажиганием
- P0400 Рециркуляция отработавших газов, выход за пределы регулирования
- P0401 Рециркуляция отработавших газов, клапан рециркуляции заблокирован
- P0403 Неисправность цепи клапана рециркуляции отработавших газов
- P0404 Рециркуляция отработавших газов, клапан рециркуляции неисправен
- 0405 Низкий уровень сигнала или обрыв в цепи обратной связи системы рециркуляции отработавших газов
- P0406 Высокий уровень сигнала или обрыв проводов в цепи обратной связи системы рециркуляции отработавших газов
- P0420 Низкая эффективность работы нейтрализатора
- P0444 Цепь клапана продувки адсорбера, отсутствует сигнал
- P0445 Неисправность цепи клапана продувки адсорбера
- 0462 Датчик уровня топлива, низкое напряжение
- P0463 Датчик уровня топлива, высокое напряжение
- P0480 Неисправность цепи реле низких оборотов вентилятора системы охлаждения
- P0481 Высокий уровень сигнала реле высоких оборотов вентилятора системы охлаждения
- P0501 Отсутствует сигнал скорости автомобиля (только с МКПП)
- P0510 Неисправность цепи переключателя положения дроссельной заслонки
- P0562 Пониженное напряжение системы
- P0563 Повышенное напряжение системы
- P0601 Контроллер ЭСУД, ошибка контрольной суммы
- P0604 Ошибка ОЗУ контроллера ЭСУД
- P0605 Ошибка записи контроллера электронной системы управления двигателем
- P0628 Реле бензонасоса, низкое напряжение в цепи
- P0629 Реле бензонасоса, высокое напряжение в цепи
- P0650 Лампа индикации неисправности, низкое напряжение в цепи
- P0656 Неисправность цепи выходного сигнала уровня топлива
- P1390 Неисправность цепи датчика неровной дороги
- P1396 Датчик неровной дороги АБС, неверные
- P1535 Высокий уровень сигнала датчика температуры испарителя
- P1536 Низкий уровень сигнала датчика температуры испарителя
- P1610 Главное реле, высокое напряжение в цепи
- P1611 Главное реле, низкое напряжение в цепи
- P1628 Не устанавливается связь с иммобилизатором
- P1629 Неправильное вычисление иммобилизатора
- P1650 Лампа индикации неисправности, высокое напряжение в цепи
- P2101 Неисправность цепи привода заряда на холостом ходу
- P2118 Механическая ошибка привода заряда на холостом ходу
- P2119 Функциональная ошибка регулятора холостого хода
При помощи расшифровки кодов ошибок достаточно легко найти повреждённые элементы и устранить проблемы.
Как видно, существует два вида диагностики и ошибок Шевроле Круз. Так, один вариант — сканирование через панель приборов, а второй через сканер. Оба способа хороши, но при помощи диагностического оборудования можно более точнее определить именно, где кроется проблема.
Диагностика Шевроле Круз 1.6, 1.8 своими руками
Время прочтения
Сложность материала:
Для профи — 4 из 5
На Шевроле Круз предусмотрено сервисный диагностический разъем, который позволяет производить комплексную диагностику электронных систем. Коммуникация осуществляется посредством CAN-шины. Диагностическое оборудование производит сканирование датчиков и электронных блоков, считывание записанных ошибок и их расшифровку, а так же удаление, прошивку и внесение своих параметров.
В зависимости от года выпуска, предусмотрено один тип разъема OBD2 (16 PIN). Материал подойдет владельцам Круз с двигателями 1.6 и 1.8 л, оборудованные коммуникационным портом CAN.
Данная инструкция подробно описывает процесс считывания данных с ЭБУ. Статья так же содержит рекомендации: какой автосканер и программу выбрать для диагностики Шеви Круз и прошивки ЭБУ. В статье имеются полезные ссылки на более подробные инструкции и обзоры диагностического оборудования.
Автор сайта elm327-obd2.ru
1. Способы компьютерной автодиагностика Chevrolet Cruze
Анализ состояния электронных узлов производится двумя способами.
Второй метод позволяет произвести более глубокий анализ состояния машины.
2. ЭБУ Шевроле Круз и подходящие сканеры
На автомобилях Chevrolet Cruze применялись следующие блоки управления:
- Delphi MT-80 — 1.6 л;
- SIMTEC 76 (Siemens) – 1.6 и 1.8 л;
- Sirius D42 – модификации ДВС 1.6 л;
- GM Delco Е83 (A16XER, A14NET) 1.4, 1.6 л.
Для связи с ЭБУ через OBD2 порт применяются:
Для блоков управления, не оснащенных шиной передачи данных типа CAN, подойдет KKL-VAG 409.1.
Возможная диагностика систем Шевроле Круз:
Расположение ЭБУ:
Блок управления находится в подкапотном пространстве, рядом с АКБ. Сверху расположены коммуникационные колодки.
Чип-тюнинг и прошивка Chevrolet Cruze:
Серийная прошивка предназначена для обеспечения баланса между расходом, нормами токсичности и динамическими характеристиками двигателя.
Основная цель тюнинг-прошивки – форсировать мотор, выжать максимальные показатели из возможных. Добиваются этого путем заливкой дугой прошивки ЭБУ, которая редактировалась вручную.
Способы диагностики ЭБУ и ошибок на Шевроле Круз через OBD2
Рассмотрим примеры вариантов анализа электронных систем Шевроле.
Загорелся Check Engine на Шеви Круз?
Подробная статья по причинам Check Engine и как погасить Чек. Если у Вас загорелся Check Engine, срочно прочитайте эту статью. В материале рассказано, что такое Чек Энджин, что делать если он появляется, и как убрать эту ошибку самостоятельно.
Горит лампочка Чек Энджин?
ТОП-15 причин почему загорается лампочка Чек Энджин и пути решения проблемы. Прочитай статью, чтобы решить проблему Check Engine.
С помощью приборной панели (бортового компьютера):
В нормальном состоянии индикатор «Check» тухнет после нескольких секунд включенного зажигания. Если ошибка присутствует, ее код автоматически вписывается в память ЭБУ и выводится на экран бортового компьютера. Самодиагностика запускается нажатием клавиши на приборной панели.
Самодиагностика:
Режим просмотра кода ошибки на приборной ошибке вызывается соответствующей кнопкой. Расшифровку кодов ошибок можно изучить в разделе «Коды ошибок». Всего через приборку можно определить более 100 ошибок. Пример смотрите на фото ниже.
OBD II адаптеры.
Для считывания, расшифровки и стирания кодов ошибок применяются адаптеры. Подключение выполняется через сервисную OBD2 колодку. Популярным кабелем является классический K-Line, совместимый с 12 и 16 пиновыми разъемами. В последнем случае можно применить обычный ELM327 сканер для чтения памяти ЭБУ.
Детальный анализ систем автомобиля выполняется специализированным оборудованием. Оно позволяет диагностировать:
• ДВС, зажигание;
• тормозную систему и связанные с ней узлы (ABS, ASR, BAS, ESP);
• систему климат-контроля, внешний обогрев;
• КПП, АКПП;
• штатную противоугонную установку;
• подушки безопасности;
• салонную электронику и другие.
Профессиональные сканеры дают возможность сбросить межсервисные интервалы, программировать чипы ключей. Стоит отметить, что многие параметры позволяет так же диагностировать программа Chevrolet Explorer в связке с адаптером VAG KKL–Line.
Обзоры диагностических сканеров для Chevrolet Cruze
Читай подробные статьи по обзору автосканеров, в том числе совместимых и сChevrolet Cruze.
Обзоры OBD2 диагностических автосканеров
В разделе представлены описания диагностических сканеров и адаптеров. Перед покупкой сканера для своего авто рекомендуется ознакомиться с обзорами на самые популярные модели оборудования.
Прошивка, адаптация и чип-тюнинг.
Программирование ЭБУ – процедура сложная, требующая знаний процесса. Выполняется подключением к сервисной колодке через дополнительный кабель или входящий в комплект SMSDiagnostics. Операция прошивки в таком случае проводится на автомобиле.
Софт для программирования ЭБУ Шеви Круз:
Для прошивки подойдет KKL–Line, OPenPort 2.0 адаптер, Combiloader, K-TAG ECU Programming Tool, KESS OBD Tuning Kit. ПО для загруки: Delphi GM Loader, Chevrolet Explorer.
3. Инструкция по диагностике Chevrolet Cruze через OBD2 разъем своими руками через ноутбук или смартфон
Определить, где находится OBD2 разъем
Определить какой автосканер подойдет для автомобиля
Подбор сканера (адаптера) для Chevrolet Cruze зависит от модели ЭБУ, а так же нужд диагноста / автовладельца.
Для подбора диагностического оборудования воспользуйтесь данной статьей или калькулятором: «Подбор сканера для Chevrolet Cruze»
Скачать диагностическую программу для сканера
Для диагностического адаптера необходим софт, который устанавливается на ноутбук или смартфон/планшет. Для автосканеров со своей програмной оболочкой и дисплеем софт не потребуется.
Для подбора программы для адаптера перейдите в раздел: «Программы»
Воспользоваться инструкцией и провести диагностику
При покупке адаптера инструкции поставляются в комплекте. Более подробные инструкции по диагностическим автосканерам и описание их работы размещены в разделе: «Обзоры OBD2 автосканеров»
Определить ошибки и расшифровать их
Коды ошибок и их расшифровка выводятся в интерфейсе программы сканера. Так же можно изучить полную базу ошибок для вашего автомобиля в разделе: «OBD2 коды ошибок Chevrolet Cruze»
Сделать ремонт согласно расшифровке ошибки
Производится ремонт узла согласно расшифровке ошибки (проблемы) или обратиться в автосервис для устранения той или иной неисправности.
Проверить ошибки повторно
Scan Tool Pro — бюджетный мультисканер для Chevrolet Cruze
Хороший выбор для начинающего диагноста
Сейчас в продаже имеются модели сканеров с различными версиями прошивок и чипов. Scan Tool Pro с прошивкой 2019 — пока что самая стабильная версия, а так же имеет максимальную совместимость с автомобилями с 2001 года выпуска в том числе с Chevrolet Cruze.
По ссылке указанной справа можно ознакомиться со сканером для автодиагностики «Scan Tool Pro». Это сайт официального дилера, который дает гарантию 12 месяцев.
4. Частые вопросы по автодиагностике через компьютер или смартфон
Рассмотрим наиболее частые вопросы, возникающие у владельцев во время диагностики Шевроле.
Диагностика датчиков Шевроле Круз через OBDII
Считать показания датчиков можно через разное сервисное ПО и даже через простой ELM327 сканер. Популярные варианты: Torque PRO, Scanmatik, OBD Car Doctor. Диагностика возможна для следующих узлов:
- Датчик положения дросселя. На основании данных ЭБУ корректирует качество смеси. Данные подаются как процент открытия заслонки.
- Лямбда-зонд. Отслеживает содержание кислорода в отработанных газах, участвует при корректировке смеси. Сканер отображает напряжение с датчика в пределах 0,1-0,9В. Существенное отклонение данных свидетельствует о проблемах зонда.
- Датчик холостого хода. Выдает данные в двух вариантах: текущее и желаемое положение. Единица отображение – шаги. В нормальном режиме величина составляет 20-30.
- Датчик температуры охлаждающей жидкости. На сканер выводятся актуальные показания, конвертированные в градусы.
- Температура ДВС. Принцип работы аналогичен ДТОЖ. Связан с указателем температуры на панели.
- Датчик массового расхода воздуха. ПО Torque Pro отображает как MAF. Показания исправного узла находятся в пределе 1,01-1,02В. Допускаются небольшие отклонения.
Другие системы, доступные для диагностики: датчик фаз, положения коленвала, детонации, давления масла и топлива.
ЭБУ Шевроле Круз – распространенные неисправности и самостоятельная замена
Электронный блок управления двигателем Шевроле Круз или сокращенно ЭБУ, ЭСУД, или контроллер представляет собой электронное устройство, которое использует сигналы от различных датчиков двигателя и управляет составом и количеством подаваемого топлива.
Имея встроенную систему диагностики, ЭБУ может распознавать неполадки в работе системы и предупреждать водителя через контрольную лампу Check Engine. Кроме того ЭБУ может хранить в памяти диагностические ошибки, указывающие области неисправности, чтобы помочь специалистам в проведении ремонта.
5 основных причин выхода из строя ЭБУ Шевроле Круз
ЭБУ Шевроле Круз, как любая другая механическая деталь автомобиля выходит из строя. Единственным отличием является, то, что ее ремонт невозможен – необходима полная замена детали в сборе.
Причин выхода из строя ЭБУ может быть очень много например:
- Обрыв или замыкание проводки
- Переполярность при подключении аккумуляторной батареи.
- Снятие клеммы аккумуляторной батареи при работающем двигателе
- Попадание воды в ЭБУ
- Включение стартера с неподключенной силовой шиной и т.д
Замена ЭБУ на Шевроле Круз процедура дорогостоящая, поэтому перед тем как вы решите его заменить необходимо, точно убедится в том, что контроллер действительно вышел из строя.
ЭБУ Шевроле Круз как диагностировать неисправность
Диагностирование неисправности ЭБУ, является важным процессом в его последующем ремонте. Необходимо точно убедится, что ЭСУД действительно вышел из строя, что бы такой дорогой ремонт не прошел за зря. Понять, что ЭБУ на Шевроле Круз вышел из строя можно по нескольким визуальным признакам:
- Горит лампа – контроллер Check Engine
- Отсутствуют сигналы управления форсунками, бензонасосом, клапаном холостого хода и другими исполнительными механизмами.
- Физические повреждение блока (сгоревшие радиоэлементы и проводники)
- Отсутствие реакции на Лямба регулирование, датчик температуры и датчик положения дроссельной заслонки
- Отсутствует связь с диагностическим прибором.
Если на вашем Шевроле Круз появились такие неисправности, то срочно проводите дальнейшую диагностику контроллера при помощи диагностического прибора. Для этого:
- Обзаведитесь прибором для самостоятельной диагностики неисправностей ЭБУ. Если такого нет под рукой, то вам хватит компьютер с установленной программой (подбирается в зависимости от модели ЭБУ) и кабель, поддерживающий протокол KWP2000.
- Подключить прибор или компьютер к разъему блока.
- Провернуть ключ зажигания (запускать двигатель не нужно).
- Загрузить программу и выполнить диагностику.
Диагностика ЭБУ Шевроле Круз – видео
Где находится ЭБУ на Шевроле Круз
ЭБУ Шевроле Круз находится под капотом, рядом с аккумуляторной батареей
Видео: Шевроле Круз прошивка ЭБУ
Снятие и замена ЭБУ на Шевроле Круз – пошаговая инструкция
Для того, чтобы снять и заменить ЭБУ на Шевроле Круз необходимо выполнить следующий порядок действий:
- Заглушить двигатель автомобиля.
- Отсоединить отрицательную клемму аккумулятора.
- Отключить питание модуля управления ЭБУ.
- Снять старое устройство.
- Установка ЭБУ Шевроле Круз производится в обратном порядке.
Источник
