Сцепление — снятие, проверка деталей и установка

Снятие

1. Снимите коробку передач.

Примечание: Слив масла из коробки передач необязателен.

2. Снимите кожух сцепления в сборе и ведомый диск сцепления.

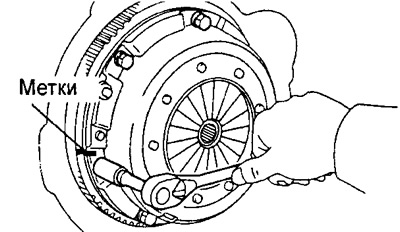

а) Нанести метки совмещения на кожухе сцепления и маховике.

б) Отворачивайте каждый установочный болт поочередно на один оборот, чтобы обеспечить полное освобождение пружины от предварительного натяга.

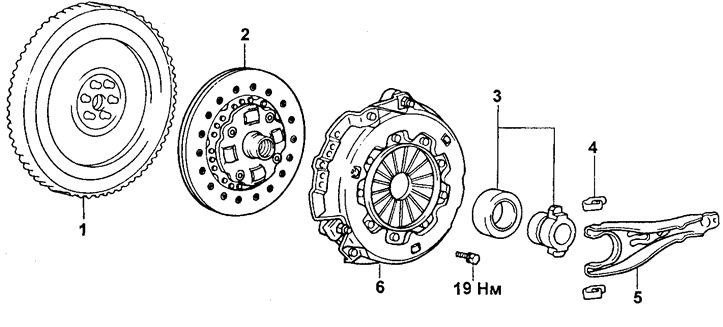

Сцепление.
1 — Маховик,
2 — Ведомый диск сцепления,
3 — Выжимной подшипник,
4 — Зажим,
5 — Вилка выключения сцепления,
6 — Кожух сцепления в сборе с диафрагменной пружиной.

в) Выверните полностью все установочные болты и снимите кожух сцепления и ведомый диск сцепления.

Примечание: Не уроните диск.

3. Снимите выжимной подшипник и вилку выключения.

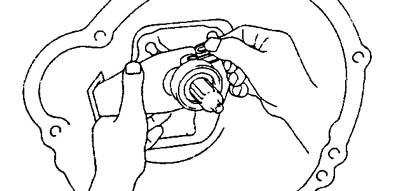

а) Снимите зажим и извлеките выжимной подшипник.

б) Снимите вилку выключения сцепления и чехол.

Проверка деталей

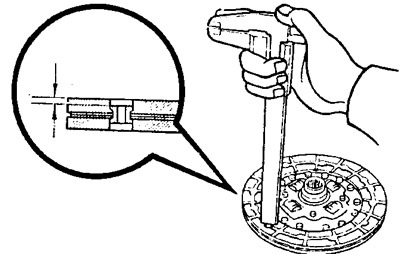

1. Осмотрите диск сцепления, проверив отсутствие износа или повреждений и с помощью штангенциркуля измерьте глубину расположения головок заклепок.

  • Минимальная глубина расположения головок заклепок — 0,3 мм

2. Осмотрите ведомый диск сцепления и проверьте радиальное биение.

  • Максимальное биение — 0,8 мм

Примечание: при чрезмерном биении заменить диск.

3. Осмотрите маховик, проверив его биение.

  • Максимальное биение — 0,2 мм

Примечание: При чрезмерном биении заменить маховик.

4. Осмотрите подшипник первичного вала коробки передач.

Проворачивая подшипник рукой, одновременно прикладывайте к нему усилие в осевом направлении.

Примечание: Если подшипник заедает или оказывает повышенное сопротивление замените подшипник.

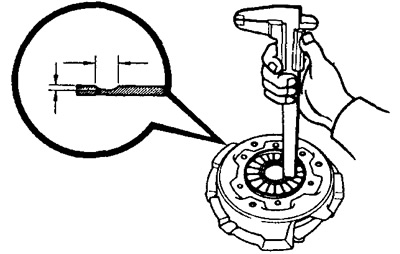

5. С помощью штангенциркуля обмерьте диафрагменную пружину и определите ее износ по глубине и ширине.

Предел:

  • по глубине — 0,6 мм
  • по ширине — 5,0 мм

Примечание: В случае необходимости, замените кожух сцепления в сборе с диафрагменной пружиной.

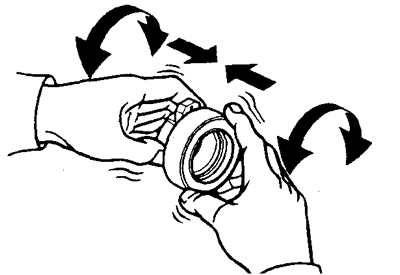

6. Проверьте выжимной подшипник. Вращая подшипник руками, прикладывайте к нему усилие в направлении вращения.

Примечание: Если подшипник заедает или оказывает повышенное сопротивление вращению, то замените выжимной подшипник.

Примечание: В подшипник заложена смазка на весь срок службы, поэтому он не требует чистки и смазки.

Установка

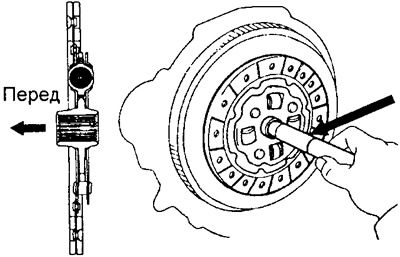

1. С помощью оправки произведите установку диска сцепления на маховик.

2. Установите кожух сцепления.

а) Совместите метки, сделанные на кожухе сцепления и маховике при разборке.

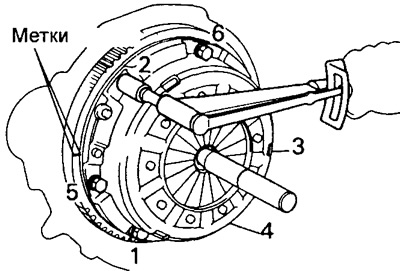

б) Затяните болты крепления кожуха сцепления в последовательности, показанной на рисунке.

  • Момент затяжки — 19 Нм

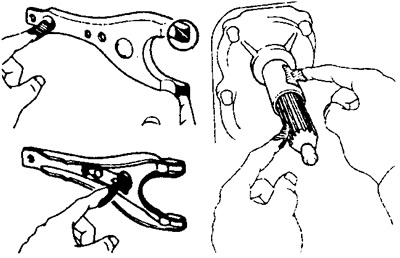

3. Нанесите консистентную смазку (марки NLGI № 2) на поверхность следующих деталей:

Вилки выключения сцепления и выжимного подшипника в точках их контакта.

Вилки выключения сцепления и штока рабочего цилиндра в точках их контакта.

В точке шаровой опоры вилки выключения сцепления.

На шлицы первичного вала коробки передач.

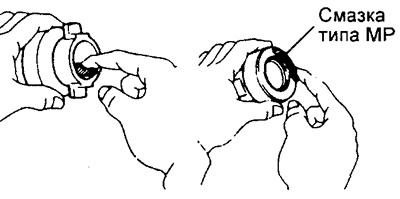

4. Нанесите консистентную смазку типа МР как показано на рисунке.

5. Установите чехол, вилку выключения сцепления и выжимной подшипник.
