Ремонт трансформаторов для прогрева бетона КТПТО
Ремонт трансформаторов для прогрева бетона КТПТО в Москве и Московской области – недорого, качественно, с гарантией
Трансформаторы для прогрева бетона КТПТО активно используются во время строительства во время холодных сезонов, позволяя полноценно заливать бетонные конструкции даже при минусовых температурах. Оборудование характеризуется высокой надежностью, функциональностью, неприхотливостью в эксплуатации и обслуживании. Но ремонт трансформаторов для прогрева бетона КТПТО настоятельно рекомендуется доверять только высококвалифицированным специалистам, имеющим доступ к оригинальным запчастям, комплектующим, профессиональной диагностической аппаратуре.
В каких случаях требуется ремонт трансформаторов для прогрева бетона КТПТО – основные поломки и неисправности
Если в ходе эксплуатации не соблюдались инструкции и рекомендации производителя, игнорировались нормы пользования, применялись некачественные ГСМ, детали, расходники, ремонт трансформаторов для прогрева бетона КТПТО потребуется уже через год-два.
Выход оборудования из строя сопровождается следующими неполадками:
- Ухудшение рабочих характеристик;
- Неравномерное прогревание поверхностей;
- Неестественные шумы, дребезжание, стуки во время работы аппарата;
- Протечки масла;
- Деформация защитного кожуха;
- Поломки модуля управления, электронного блока, конденсаторов;
- Засорение фильтров и форсунок;
- Обрыв ремней или провода;
- Самопроизвольное отключение техники.
Чтобы предупредить большинство перечисленных неисправностей, нужно своевременно проходить техническое обслуживание и комплексную диагностику оборудования. Ни в коем случае не стоит пытаться самостоятельно устранит поломки.
5 преимуществ Реммаркет
Сервис-центр «Реммаркет» осуществляет ремонт садовой и строительной техники любой сложности в короткие сроки.
- Бесплатная доставка в сервис при ремонте от 10 000 q Наличный и безналичный расчёт с (НДС) Соблюдаем заявленные сроки ремонта Гарантия на ремонт и запчасти Опыт работы 7 лет
Профессиональный ремонт трансформаторов КТПТО всех моделей и поколений специалистами компании «РЕММАРКЕТ»
В нашей компании ремонт трансформаторов для прогрева бетона КТПТО выполняется на исключительно выгодных условиях:
- Доступное и прозрачное ценообразование;
- Высокий уровень оперативности и ответственности;
- Удобные способы оплаты – наличными и по безналу;
- Вывоз и доставка техники по Москве и Подмосковью;
- Официальное гарантийное и сервисное сопровождение.
Вызвать мастера можно позвонив по контактным телефонам или с помощью онлайн-заявки. Мы мгновенно обрабатываем обращения клиентов, чтобы в кратчайшие сроки вернуть ремонтно-строительную, садовую и дорожную технику в строй. Помните, что «кустарное» обслуживание и ремонт только усугубят проблемы с работоспособностью техники и приведут к еще более сложным неполадкам.
Цены на Ремонт трансформаторов для прогрева бетона КТПТО
Тип ремонта | Стоимость ремонта | |
---|---|---|
Сбор разбор | 2500 руб. | Заказать ремонт |
Замена реле включения | 1800 руб. | Заказать ремонт |
Замена пускателя магнитного | 2000 руб. | Заказать ремонт |
Замена трансформатора силового | 2000 руб. | Заказать ремонт |
Замена датчика температурного | 1700 руб. | Заказать ремонт |
Замена конденсатора | 700 руб. | Заказать ремонт |
Ремонт блока управления | 1500 руб. | Заказать ремонт |
Ремонт платы управления | 1500 руб. | Заказать ремонт |
Замена вентилятора | 600 руб. | Заказать ремонт |
Ремонт электрической схемы | 3000 руб. | Заказать ремонт |
Не нашли то, что искали?
Оставьте свой номер телефона и узнайте стоимость ремонта в течение 15 минут!
Заполнив форму и нажав на кнопку «Отправить» вы даете согласие на обработку ваших персональных данных.
Источник
Трансформатор прогрева бетона ктпто 80: какой лучше для обогрева
Трансформатор для прогрева бетона – виды и характеристики
В осенне-зимний период, при понижении температуры, время затвердевания бетона увеличивается, что замедляет строительство.
При сильных морозах вода в растворе кристаллизуется и его качество резко снижается, при размораживании он крошится, этого допускать нельзя и работы останавливаются.
Решить проблему помогут современные методики электрического разогрева смеси, для чего понадобится специальный трансформатор для прогрева бетона.
Зачем прогревать бетон
Чтобы бетон набрал технологическую твердость, оптимальной считается температура 20ºС при относительной влажности не менее 95%. При этом критичная прочность в 70% набирается в течение суток, а полное отвердевание наступает через 28 дней. Снижение температуры замедляет гидратацию цемента и для застывания требуется больше времени.
Частичное решение проблемы – введение специальных присадок. Но при температурах окружающей среды ниже -5ºС лучшим решением является обогрев раствора при помощи электрических систем, запитанных от трансформатора. Они позволят ему быстро набрать критичную твердость при любой температуре.
Принцип работы
Понижающий трансформатор для подогрева бетона представляет собой устройство, обеспечивающее питание электродов или греющего кабеля от одно- или трехфазной сети. Он заключается в стальной кожух, и оснащается системами охлаждения, автоматического регулирования и панелью управления.
Переменный ток из сети подается на катушку высокого напряжения, по закону электромагнитной индукции через магнитопровод он возбуждает низковольтную ЭДС во вторичной катушке низкого напряжения, которая выдерживает большие токи. К зажимам подключаются греющие электроды или специальный нагревательный кабель.
Управляющий блок регулирует выходную мощность, необходимую для нормальной работы системы электроподогрева при изменении температуры воздуха.
Перед катушкой высокого напряжения устанавливается предохранитель, он понадобится для отключения оборудования, если прогревочный трансформатор для бетона перегружается, или при угрозе короткого замыкания.
Для контроля работы катушки низкого напряжения в ее цепь включен амперметр.
Подключение трансформатора для прогрева бетона и работа всей системы основана на свойстве проводника выделять теплоту при прохождении по нему тока. Сначала устанавливается опалубка, в которой сваривается арматурный каркас.
Затем на нем раскладывается нагревательный провод ПНСВ сечением 1,2 мм, хотя есть и другие варианты, но этот дешевый и практичный. Холодные концы выводятся наружу, после чего происходит заливка и трамбовка строительной смеси.
После заливки раствора кабель подключается к станции (трансформатору) для обогрева бетона, и прогревает его до 80ºС со скоростью не более 10ºС в час. При этом время прогрева бетонной смеси зависит от температуры окружающего воздуха.
Амперметр обмотки низкого напряжения все это время показывает ток 14-16 А. После достижения максимальной температуры ее опускают до 40ºС со скоростью не более 5ºС в час и удерживать для достижения монолитом критической прочности.
При обогреве электродами, укладываемыми в качестве арматуры, принцип прогрева схож с проводными системами. Подключение конструкций, представляющих собой электроды, к трансформатору производится через специальный кабель. При работе следят за током в обмотке низкого напряжения, поскольку при затвердевании бетона, электрическое сопротивление повышается и ток уменьшается.
Виды и характеристики трансформаторов
При выборе агрегатов для прогрева бетона учитываются основные технические и эксплуатационные характеристики трансформаторов:
- максимальная мощность;
- выдаваемое напряжение;
- система охлаждения;
- наличие управляющей автоматики.
Трансформаторы бывают с сухим воздушным охлаждением от окружающей среды и устройства, тепло от обмоток которых отводится минеральным маслом. Вторые агрегаты мощнее и надежнее.
КТПТО-80
Популярный трансформатор для быстрого прогрева бетона – КТПТО-80 с масляным охлаждением. Он работает от трехфазной сети на 380 В с мощностью 80 кВт. Он обогреет до 40 кубов бетона при температурах от -40 до 10ºС.
К его достоинствам относят простоту, возможность подключения другого оборудования. При больших объемах прогреваемого бетона – условие параллельной работы трансформаторов – достаточная мощность внешней сети.
Среди недостатков отмечают громоздкость и необходимость регулярного ТО. Модернизированные варианты имеют меньшие габариты и вес, оборудуются системами автоматического контроля.
СПБ-20
Трансформаторная подстанция для прогрева бетона с сухим воздушным охлаждением. Подключается к сети с напряжением питания 380 В, максимальная мощность до 20 кВт. Отлично справляется с небольшими объемами бетонных монолитов до 20 кубометров. Рабочие температуры находятся в диапазоне -40ºС-+5ºС.
Достоинством относят небольшую массу и габариты, надежную систему защиты, неприхотливость. Недостаток – ненадежные переключатели регулировки напряжения сети.
ТСДЗ-63/0.38
Трансформатор двухобмоточной конструкции с выходной мощностью до 63 кВт. Рассчитан на длительную эксплуатацию в широком диапазоне температур от -45ºС до +20ºС. Отличается небольшим весом и габаритами.
К преимуществам относят наличие воздушной системы охлаждения с принудительной вентиляцией, качественную защитную автоматику. К недостаткам – выход вентилятора системы охлаждения останавливает работу трансформатора.
ТСДЗ-80/038 УЗ
Трансформатор для прогрева бетона ТСДЗ-80/038 УЗ имеет сравнительно небольшие габариты и массу, мощность 80 кВт, подключается к трехфазной сети. Принудительное охлаждение обмоток обеспечивается двумя вентиляторами, встроенными в корпус.
К достоинствам относят возможность подключения автоматики, к недостаткам зависимость от работы вентиляторов, отсутствие регулировки выходного напряжения.
ТСЗП-80/0.38
Конструкция этого трансформатора обеспечивает шесть ступеней выходного напряжения в диапазоне 45-100В. Это обеспечивает эффективное управление процессом прогрева бетонного монолита. Система естественного охлаждения облегчает конструкция и является одним из преимуществ этого оборудования. К недостаткам этого оборудования относят недостаточно стабильную работу автоматики.
Прогрев бетона трансформатором, стоит дорого, поскольку на это расходуется много электроэнергии. Но это окупается преимуществами данной методики:
- Возможность круглогодичного выполнения строительных работ;
- Увеличение прибыли за счет сокращения сроков не в ущерб качеству;
- Повышение конкурентоспособности на рынке;
- Рациональность организации рабочей силы и логистических потоков;
- Гарантия высокого качества готового бетона;
- Уменьшение доли присадок в растворах, что ведет к их удешевлению.
Выбор трансформатора осуществляется в зависимости от объема прогреваемого бетона. При необходимости подключаются несколько подстанций, обеспечивающие равномерное повышение температуры в монолите.

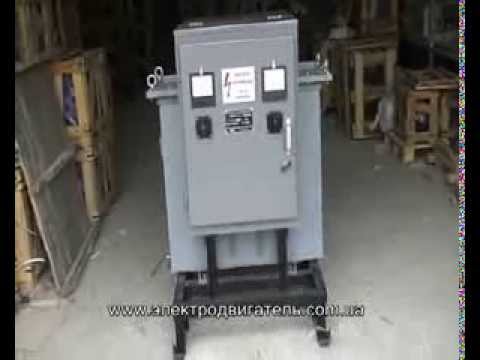

КТПТО-80 станция прогрева
Трансформаторная станция КТПТО-80 предназначена для прогрева бетона и монолитных конструкций. В ее основе находится масляный 3-х фазный трансформатор ТМТО-80/0,38 с естественным охлаждением. Станцию прогрева КТПТО-80 можно купить как с трансформатором, так и без него.
Комплектация КТПТО-80
В состав подстанции входят:
- шкаф управления;
- силовой трансформатор с защитным кожухом;
- салазки для передвижения;
- ЗИП;
- монтажные;
- эксплуатационная документация и принадлежности;
- технический паспорт.
КТПТО-80 имеет 5 ступеней переключения напряжения для прогрева от 55 до 95 вольт. Имеется выход на 380 В и на 42 В для подключения электроинструмента. Переключение ступеней осуществляется при выключенном трансформаторе. Также имеется автоматический выключатель, защищающий устройство от перепадов напряжения и коротких замыканий.
Технические характеристики КТПТО-80-У1 производства Кавик (Россия)
Номинальная мощность силового трансформатора | 80 кВА |
Номинальное напряжение на стороне ВН | 3х380 В |
Частота питающей сети | 50 Гц |
Ступени напряжения на холостом ходу на стороне НН | 55, 65, 75, 85, 95 В |
Ток на стороне НН при напряжении 55-65-75 В | 580 А |
Ток на стороне НН при напряжении 85 В | 530 А |
Ток на стороне НН при напряжении 95 В | 487 А |
Номинальный ток ВН | 121,7 А |
Класс изоляции | В |
Габаритные размеры | 1150х820х1300 мм |
Масса масла (ВГ) | 137 кг |
Масса (не более) | 700 кг |
Цена КТПТО-80-У1 (без автоматики) | 120 000 руб. |
Паспорт и инструкция на станцию КТПТО-80 российского производства
Технические характеристики КТПТО-80-11-У1 производства Минского Электротехнического Завода имени В.И. Козлова (Беларусь)
Номинальная мощность | 80 кВА |
Напряжение первичное | 380 В |
Напряжение вторичное | 55-95 В |
Ступени напряжения | СН 55-65-75-85-95 В |
Ток на стороне СН при напряжении 55-65 В | 520 А |
Ток на стороне СН при напряжении75-85-95 В | 471 А |
Номинальная мощность обмотки НН силового трансформатора | 2,5 кВА |
Номинальное напряжение на стороне НН | 42 В |
Регулирование температуры подогрева бетона | Ручное КТП ТО-86Автомат КТП ТО-02 |
Диапазон автоматического регулирования прогрева | 0-100°С |
Температура окружающего воздуха | -40°С … +10 °С |
Масса | 495 кг |
Цена КТПТО-80-11-У1 | 142 000 руб |
Паспорт и инструкция на станцию КТПТО-80 беларусского производства
Подстанция КТПТО-80 выпускается в трех модификациях:
- КТПТО-80-11 с уменьшенными размерами и массой;
- КТПТО-80-07 с автоматическим регулированием температуры;
- КТПТО-80-02 с ручным регулированием температуры.
Применение трансформатора ТМО-80 для прогрева бетона
ТМО-80 для прогрева бетона является неотъемлемой частью технологии по укладке цементного раствора при отрицательных температурах воздуха. Аббревиатура ТМО расшифровывается как трансформатор масляный для обогрева. Применение этого оборудования в зимний период обеспечивает получение качественных бетонных конструкций.
Способы электрического прогрева бетона
Одним из распространенных способов прогрева является электрический метод, где широко используются трансформаторы ТМО-80. Без помощи такого оборудования просто невозможно провести эту процедуру. Особенно популярны следующие методы:
- электродный;
- с использованием провода ПНСВ;
- греющая опалубка.
Электродный метод
Обычно такой способ применяется при заливке вертикальных бетонных конструкций. Для этого в свежезалитый раствор по всей площади конструкции заглубляются электроды, к которым затем подключают провода, выходящие от трансформатора. Применяются следующие виды электродов:
Струнные электроды используются для прогрева длинных и высоких конструкций, например, колонн, свай и т. д. Стержневые применяются в более сложных монолитных объектах. В этом случае чаще всего используются обрезки арматуры или катаной проволоки диаметром от 8 до 10 мм.
Электродами в виде полос проводятся обогревы разных сторон конструкций. Пластинчатые элементы закладываются между опалубкой и раствором с противоположных сторон, что позволяет прогревать весь объем бетона.
Применяется такой способ при заливке небольших изделий. Процесс прогрева происходит за счет создания между электродами, подключенных к разным фазам, электромагнитного поля.
Преимуществом такого метода является простота и быстрый монтаж необходимого оборудования. Основным недостатком являются большие энергетические затраты и невозможность использования электродов повторно.
Использование ПНСВ и греющей опалубки
Аббревиатура ПНСВ обозначает, что это провод нагревательный стальной в изоляции из винила. Перед укладкой бетона кабель закладывают в опалубку и подключают к выходу трансформатора. При подключении электрооборудования происходит нагрев этого провода, и тепло передается в жидкий раствор.
Таким образом можно прогреть до 90 м³ бетона, что является основным преимуществом этого метода. К недостаткам можно отнести довольно сложный монтаж, при котором укладка кабеля займет длительное рабочее время и потребует больших физических усилий.
При использовании греющей опалубки задействуются непосредственно ее арматурные контуры, не соприкасающиеся друг с другом. Кроме этого, по внутренней части щитов укладываются нагревательные элементы, которые вместе с арматурой подключается к разным фазам трансформатора.
Устройство и параметры трансформатора
Этот электрический преобразователь является неотъемлемой частью прогревочной станции КТПТО-80−11-У1. Кроме него, в состав оборудования входят шкаф управления, салазки. В свою очередь, трансформатор состоит из трехниточной трехфазной обмотки и системы масляного охлаждения, в котором используется специальное масло низкой вязкости. Технические характеристики ТМО-80:
- мощность — 80 кВА;
- значение напряжения в ВН — 380 В;
- напряжения на холостом ходу в СН — 55, 65, 75, 85, 95 В;
- значение в низкой ступени трансформатора — 42 В;
- ток при U=55—65 В равен 520 А;
- ток при U=75—95 В равен 471 А.
Техническое обслуживание и ремонт
Для обеспечения более длительной эксплуатации этого оборудования необходимо проводить его техническое обслуживание. Проводит такие работы, как и ремонт ТМО для прогрева бетона, только подготовленный персонал. К ним относятся специалисты, обладающие допуском к обслуживанию электроустановок не менее 1 тыс. В. При осмотре агрегата уделяется внимание:
- контактным соединениям и состоянию их затяжек;
- качеству изоляционного материала;
- исправности заземления;
- уровню масла в охлаждающей системе.
Как использовать трансформатор прогрева бетона при работе в зимний период
Такое устройство как трансформатор для подогрева бетона может нам понадобиться тогда, когда мы будем выполнять работы при отрицательных температурах. Необходимость дополнительного обогрева в этой ситуации связана с тем, что на морозе свойства материала изменяются очень сильно. Вот почему для обеспечения нужной прочности бетона следует предпринимать дополнительные меры.
Как работают такие устройства, и как их использовать максимально эффективно — расскажем ниже.
В мороз без дополнительного источника энергии не обойтись
Работа в зимний периодЗачем прогревать бетон
Прогрев бетона трансформатором или другими методами обязательно применяется тогда, когда при выполнении фундаментных работ температура опускается ниже нуля (а если быть совсем точными, то и ниже 40С).
Объясняется это довольно просто:
- На морозе вода, входящая в состав цементного раствора, замерзает. Конечно, с жидкостью, находящейся в толще материала, это произойдет не так быстро, но в любом случае через несколько часов она превратится в микроскопические кристаллы льда.
- Находясь в инертном состоянии, вода не реагирует с цементом, следовательно, не происходит его гидратация, а значит, и отвердение бетона.
На холоде процесс естественной гидратации цемента нарушается
- Кроме того, при замерзании воды ее объем увеличивается примерно на 10-12%. Это приводит к тому, что фундамент начинает разрушаться изнутри за счет «распирания» льдом микроскопических пор. Резка железобетона алмазными кругами может наглядно продемонстрировать пример такого разрушения: на срезе материал будет выглядеть неоднородным.
Обратите внимание! Хуже всего, если этот процесс происходит многократно, что часто случается в умеренном климате с частыми оттепелями. Тогда прочность конструкции может не достичь и 50% от номинальной.
Чтобы избежать такой ситуации, и применяют трансформатор обогрева бетона, а также другие методы сохранения температуры.
Присадка для бетона, защищающая его от промерзания
На сегодняшний день активно используется три метода предотвращения промерзания цементного раствора. Проанализировать их особенности можно, изучив приведенную ниже таблицу:
Метод | Особенности использования |
Химический | В состав смеси добавляются специальные присадки, которые предотвращают замерзание воды. Методика используется обычно в малых масштабах, поскольку цена раствора возрастает весьма существенно. |
Теплоизоляционный | Заливка фундамента производится в специальную опалубку, утепленную до 15-200С. Для повышения эффективности данного метода в бетон вводят ускорители отвердевания, такие как хлорид кальция, карбонат калия и т.д.Разновидностью метода является так называемый «горячий термос», при котором смесь перед заливкой в теплоизоляционную опалубку нагревают до 60-700С, а затем – тщательно закрывают. |
Активный обогрев | Методика заключается в повышении температуры залитого раствора с использованием различных устройств.В качестве нагревателей применяют:· Инфракрасный излучатель — позволяет экономить электроэнергию, но эффективен только на поверхности.· Погружные электроды, пропускающие высокоамперный ток через бетонную массу – метод прост в реализации, но его эффективность при высыхании раствора уменьшается.· Трансформатор для обогрева бетона — передает электроэнергию специальным нагревательным кабелям. |
Фото утепленной опалубки
В принципе, использовать в работе можно все вышеперечисленные методики, тем более что некоторые из них вполне доступны для реализации своими руками. Но в последнее время прогрев бетона без трансформатора или специальных нагревательных прводников встречается все реже. Вот почему мы остановимся на описании именно этой технологии.
Методика обогрева бетона с применением трансформаторных станций предусматривает такие действия:
Закладка проводников в опалубку
- В опалубку перед заливкой бетонной смеси закладываются специальные нагревательные провода. Наилучший результат демонстрирует применение стальных проводников с жилой диаметром 3 мм.
- Также для предотвращения промерзания могут использоваться специальные греющие провода в поливинилхлоридной изоляции (ПНСВ с жилой 1,2 мм) или двойные проводники (ПНСЖ 2х1,2 мм).
- Провода прокладываются таким образом, чтобы они не контактировали с опалубкой или металлической арматурой. Также нужно следить, чтобы нагревательный элемент по всей длине был покрыт раствором, иначе проводник перегорит ввиду недостаточного теплоотведения.
Схема разводки проводов в фундаменте
- Для более качественного контроля прогрева бетона при подключенном трансформаторе в фундаменте обычно предусматриваются скважины для снятия температурных показателей. Алмазное бурение отверстий в бетоне при этом не требуется, поскольку закладные в виде тонких трубок устанавливаются еще на этапе заливки.
После заливки раствора к греющим элементам подключается понижающая трансформаторная станция постоянного тока:
- Для подогрева бетона трансформатором используются устройства типа КТП, ТМОБ, КТПТО и их аналоги. Они эффективно преобразуют переменный ток в постоянный высокой силы, который активно отдает энергию теплонесущим проводам.
Обратите внимание! Некоторые станции, такие как КТПТО 80, допускают подключение непосредственно к арматурному каркасу. Такая методика является более энергоемкой, но ее можно использовать и без предварительной закладки проводников в опалубку.
Прогревающее устройство КТПТО на 80 кВА
- Данные устройства позволяют регулировать тепловую мощность всей системы путем повышения или понижения напряжения, подаваемого на проводники. При этом работа системы регулируется в зависимости от наружной температуры.
- Управлять трансформатором можно только при наличии соответствующего допуска (квалификационная группа не ниже третьей). При этом должна строго соблюдаться инструкция по технике электробезопасности.

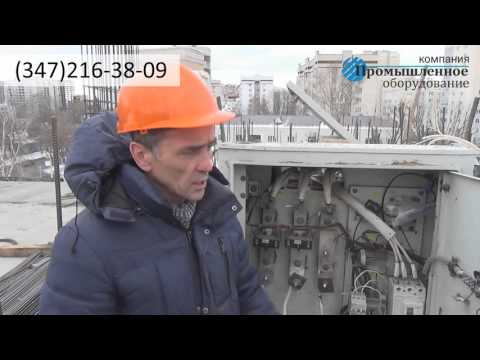

Шкаф управления работой трансформатора
В результате работы системы в первые сутки после заливки материал успевает набрать более 50% нормативной прочности, что положительно сказывается на его эксплуатационных качествах в дальнейшем.
Конечно, информация о том, как прогревать бетон с помощью трансформатора, будет полезна в первую очередь профессиональным строителям. Но, в принципе, эта технология может быть реализована и самостоятельно, тем более, если вы обладаете достаточными навыками работы с таким сложным оборудованием (см.также статью «Бетонные панели для забора – преимущества и установка»).
Так что перед тем, как планировать стройку в зимний период, внимательно изучите приведенные выше рекомендации и видео в этой статье.
Применение станции прогрева бетона КТПТО-80 на стройплощадках
Строительные работы ведутся круглый год, невзирая на превратности климата. В помощь строителям разработаны современные технологии и оборудование, в том числе для обеспечения качественной заливки бетонной смеси в сильные морозы.
Одним из лучших в сфере монолитного строительства считается станция КТПТО 80, позволяющая прогревать бетонные смеси при температуре окружающей среды до -45°C без риска образования кристаллов льда в толще стен, перекрытий и колонн.
Станция прогрева бетонной смеси КТПТО 80
Профессиональное оборудование КТПТО 80 с максимальной мощностью трансформатора 80 кВА получило положительные отзывы российских строителей благодаря простоте конструкции и удобству эксплуатации.
Со станцией прогрева бетона заметно увеличиваются темпы строительства. Возведение монолитных объектов не прекращается даже в неблагоприятных условиях при крещенских морозах.
Согласно технической документации, установку можно использовать при температуре воздуха от +10°C до -45ºC и скорости ветра до 36 м/с.
Принципы работы станции
При понижении температуры воздуха бетонные растворы на стройплощадках не могут использоваться без дополнительного прогрева.
Раньше повсеместно применяли обогрев инфракрасными лучами и утепление опалубки, однако данные приемы требовали существенных трудозатрат и не гарантировали оптимальные условия работы.
Наиболее эффективным и экономичным был признан метод прогрева бетона проводами, подсоединенными к силовому трансформатору.
Условия и действие механизма для прогревания бетонной смеси:
- Используется трансформатор и провода – длина проводов рассчитывается для каждого конкретного объекта.
- Провода связывают каркас из арматуры со станцией для прогревания бетона.
- Температура проводов повышается за счет прохождения через них электроэнергии.
- Нагретые провода распределяют тепло по всему объему бетонного раствора в зависимости от выставленных параметров.
Наиболее эффективными в условиях русской зимы считаются провода со стальной жилой 1,2 мм или 3 мм. Рекомендуется использовать специально предназначенную для данного вида работ группу проводов ПНСВ.
Необходимую длину проводов рассчитывают, принимая во внимание, что на один кубический метр раствора требуется порядка 60 метров проводов. Большое значение при расчетах имеет количество жил и их сечение.
Как правило, чтобы эффективно прогревать 20-30 кубометров бетонной смеси, используются трансформаторы типа КТП-ОБ (20,60 и 160) и КТПТО-80.
Условия для начала прогрева
Провода для обогрева смеси укладывается без натяжения на каркас из арматуры. Следует избегать контакта проводов с опалубкой.
Внимание! Четко следуйте инструкции по применению станции, в том числе для предотвращения сгорания проводов, следите, чтобы они полностью погрузились в бетонную смесь. Открытая часть проводов должна защищаться пластмассовой изоляцией и быть в 2-3 раза толще, чем основные провода.
Условия проведения обогрева
- К работе со станцией прогрева допускаются специально подготовленные лица. При использовании оборудования в зоне его действия должен находиться только один специалист (монтер).
- Рабочие, которые работают на объекте в непосредственной близости к прогреваемой бетонной смеси, в обязательном порядке должны пройти инструктаж по технике безопасности.
- Технические особенности трансформатора КТПТО-80-11-У1, который используется для подогрева бетонной смеси:
- Оборудование предназначено для проведения строительных работ.
- Станция создана на базе трансформатора силового типа ТМТО-80, который оснащен защитным кожухом, салазками, шкафом управления.
- Установка имеет функцию регулировки температуры в автоматическом режиме.
- Для работы станции прогрева бетона КТПТО 80 требуется напряжение номиналом в 380В при частоте 50Гц и мощности 80 кВА.
- К выходам трансформатора нужно присоединить используемые для подогрева смеси провода – они распределяются по всему объему бетона.
- Трансформатор подает напряжение на провода, которые равномерно обогревают смесь при температуре окружающей среды до -45°C. Это позволяет раствору затвердевать равномерно, не допуская образование льда в толще бетона, что обеспечивает высокое качество монолитным элементам здания или строения.
- Трансформатор может кратковременно использоваться для других целей, в том числе для обеспечения временного освещения площадки или как источник тока для работы строительных инструментов, для которых требуется трехфазный источник напряжения 42В.
Технические характеристики установки КТПТО-80
- Максимальная мощность трансформатора – 80 кВА.
- Напряжение на стороне ВН – 380 В.
- Напряжение на стороне СН (на холостом ходу) – 55/65/75/85/95 В.
- Сила электротока при напряжении 55/65В – 520 А.
- Сила электротока при напряжении 75/85/95В – 471 А.
- Номинальная мощность на обмотке низкого напряжения – 2,5 кВА.
- Номинальное напряжение на стороне низкого напряжения – 42 В.
- Номинальная мощность независимого источника питания – 25 кВА.
- Температура, устанавливаемая на датчике – от 0°C до +100°C.
- Длина/ширина/высота оборудования – 140/101/147 см.
- Общая масса оборудования – 500 кг.
Получите оборудование КТПТО-80 на выгодных условиях
Хотите обеспечить качественное застывание бетонной массы при отрицательных температурах воздуха на строительной площадке, но считаете нецелесообразным инвестировать средства в дорогостоящее оборудование?
Компания «Блок-Монолит Инвест» предлагает вам выгодное и удобное решение! Возьмите специальное устройство для подогрева бетонной массы КТПТО-80 в аренду на нужный вам срок – уменьшите затраты на строительство и обеспечьте безупречные условия для заливки монолитных элементов.
Позвоните сейчас и получите выгодное предложение по аренде оборудования от ООО «Блок-Монолит Инвест»: +7 (812) 918-86-75.
Трансформатор для прогрева бетона типа КТПТО-80 (Минск)
Главная > Каталог > Оборудование для прогрева бетона > Трансформаторы для прогрева бетона > Трансформатор для прогрева бетона типа КТПТО-80 (Минск)
Заказать Получить скидку ✔ В наличии
Доставка:
|
Способы оплаты:
|
Станции трансформаторная прогрева бетона КТПТО-80 предназначены для прогрева бетона и грунта в зимнее время. Преимущественно используется при монолитном строительстве при отрицательных температурах.
Прогрев бетона осуществляется с помощью нагревательных проводов уложенных в толщу бетона, путем пропускания по проводам электрического тока. Нагревательные провода запитываются от силового трансформатора, который преобразует уровень напряжения из сети.
Простая, надежная конструкция; отдельные шкафы для подключения сети и нагрузки; рым – скобы для подъема и перемещения; сухой трансформатор с естественным охлаждением; легкое переключение режима работы; приборы контроля тока нагрузки; два года гарантийного обслуживания.
Станция для прогрева бетона КТПТО-80 – комплектная трансформаторная подстанция наружной установки предназначена для электропрогрева бетона и мерзлого грунта с автоматическим или ручным регулирование температуры, а так же для питания и временного освещения и ручного трехфазного электроинструмента на напряжение 42 В (в условиях строительных площадок). Нормальная работа подстанции КТПТО обеспечивается при температуре окружающего воздуха от -40 до + 10 градусов. Подстанция оснащается трехфазным трехобмоточным трансформатором ТМТО-80/0,38 с естественным охлаждением. В подстанции КТПТО имеются блокировки, обеспечивающие безопасность работ обслуживающего персонала. Блокировки исключают возможность:- переключение ступеней регулирования напряжения силового трансформатора под напряжением;- открывания панели блока управления при включенном вводном автоматическом выключателе главной цепи;
Трансформатор для прогрева бетона типа КТПТО – 80 предназначен для электроподогрева и других способов электро – термообработки бетона и мёрзлого грунта с автоматическим (КТПТО-80-86) или ручным (КТПТО-80-02) регулированием температуры, а также питания временного освещения и ручного трехфазного электроинструмента на напряжение 42 В (в условиях строительных площадок).
Нормальная работа трансформатора КТПТО – 80 обеспечивается при температуре окружающего воздуха от – 40°С до + 10 °С.
Подстанция оснащается трехфазным трехобмоточным трансформатором ТМТО-80/0,38 с естественным охлаждением.
В КТПТО имеются блокировки, обеспечивающие безопасность работ обслуживающего персонала.
Блокировки исключают возможность: Переключения ступеней регулирования напряжения силового трансформатора под напряжением;
Открывания панели блока управления при включенном вводном автоматическом выключателе главной цепи.
В КТПТO-80-86 предусмотрено питание стороннего потребителя на напряжение 380 В и ток 10 А, а так же ручное (дистанционное и автоматическое) управление работой силового трансформатора.
Наши менеджеры помогут выбрать трансформатор для подогрева бетона, обучат методам его эксплуатации и обслуживания.
Трансформаторные станции прогрева бетона КТПТО-80 и КТПТО-100
Трансформаторная станция прогрева бетона КТПТО-80 предназначена для контактного прогрева бетонного раствора после укладки.
Принцип действия – регулировка напряжения в заложенных в бетон прогревочных проводах.
Рабочая температура разогрева +80 С.
Трансформаторные подстанции КТП ТО-80 представляют собой автоматическую комплектную установку для обогрева сооружаемых бетонных конструкций, грунта и преобразования электрической энергии в сетях строительных площадок. Температура обогрева регулируется в ручном режиме и автоматически.
Установки данного типа комплектуются трансформаторами марки ТМТО.
В подстанции для прогрева бетона (КТПТО-80) предусмотрено питание стороннего потребителя на напряжение 380 В и ток 10 А, а также ручное (дистанционное и автоматическое) управление работой силового трансформатора.
В дистанционном режиме управление осуществляется кнопочным постом, который выносится за пределы зоны электропрогрева
Климатическое исполнение «У», категория «1» по ГОСТ 15150-69.
Основные технические характеристики
Наименование | КТПТО-80 | ||||
Производимые номинальные мощности, кВА | 80, 100 | ||||
Напряжение питания сети, В | 380 | ||||
Напряжение вторичное (на электроды), В | 55-95 | ||||
Ступени напряжения на холостом ходу на стороне СН, В | 1 | 2 | 3 | 4 | 5 |
55 | 65 | 75 | 85 | 95 | |
Ток на стороне СН при напряжении 50-65 В, не более, А | 520 | ||||
Ток на стороне СН при напряжении 75-85-95 В, не более, А | 471 | ||||
Номинальная мощность обмотки НН трансформатора КТПТО, кВА | 2,5 | ||||
Номинальное напряжение на стороне НН силового трансформатора, В | 42 | ||||
Регулирование температуры подогрева бетона | Ручное | Автомат | |||
КТП ТО-86 | КТП ТО-02 | ||||
Диапазон автоматического регулирования температуры прогрева, С | 0-100 | ||||
Охлаждение подстанции | Маслянное | ||||
Macca трансформатора, кг | 685 |
- интервал температур -45 С до +45 С
- относительная влажность воздуха не более 80% при +20 С
- окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов или паров, разрушающих металлы и изоляцию
Дополнительную информацию по другим производимым трансформаторам можно найти на главной странице сайта
Для обогрева бетона, КТП-ТО 80
для обогрева бетона | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
КТП ТО | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
тупиковая | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
стационарная | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
однотрансформаторная | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
кабельный | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
кабельный | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
с изолированной нейтралью | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
0,4/0,055…0,095 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Подстанция КТП ОБ-63/0,38
Цена 119 884 руб
Подстанция КТП-ТО 80/0,38
Цена 133 650 руб
Трансформаторы КТПТО 80
Трансформаторы для прогрева бетона — это стандартный преобразователь напряжения с 380/220 до 42 (В) в электрической цепи защищенный кожухом, называемый в строительной среде ТМО и обеспечивающий расчетный температурный режим бетона при бетонировании.
Согласно СНиП 3.03.01-87 при среднесуточной температуре воздуха ниже 5°С и минимальной температуре ниже 0 °С бетонирование монолитных конструкций необходимо проводить с прогревом бетона. Одним из вариантов выполнения данных условий в монолитном строительстве является использование станции для прогрева бетона с применением прогревочных проводов.
Процесс прогрева осуществляется путем прямой передачи тепла бетону от прогревочного провода, заранее заложенного в бетонной конструкции, выделяющего тепло за счет преобразования электрического тока через свое внутреннее сопротивление.
Выпускаются трансформаторы для бетона мощностью от 20 до 100 (кВт) масляного и воздушного способов охлаждения.
Самыми востребованными из моделей являются трансформаторы для прогрева бетона КТПТО 80 и ТСДЗ 80.
Прогрев бетона трансформатором
ТМО применяется для:
- прогрева бетона и грунта;
- временного освещения;
- питания электроинструмента.
Предпочтения при выборе станции для прогрева бетона заказчиками определяются конструктивными особенностями возводимого сооружения, мощностью ТМО и его надежностью.
Трансформаторы КТПТО 80, 86, 80У и другие от фирмы «ТИТАН ГРУПП»
Руководствуясь такими важными критериями оценки оборудования, как безопасность, надежность, технологичность и стоимость, «ТИТАН ГРУПП» осуществляет поставки только высококачественных трансформаторов для прогрева бетона по всей территории России в соответствии со всеми необходимыми техническими требованиями к качеству, предъявляемыми нашими заказчиками.
Вы можете купить трансформаторы КТПТО 80 и трансформаторы ТСДЗ 80, либо получить профессиональную консультацию о качестве и технических особенностях оборудования, позвонив по телефону: +7 (495) 636-27-55 или направив с сайта заполненную форму заказа. При необходимости мы сможем оперативно организовать доставку до Вашего объекта.
Цена трансформаторов КТПТО или трансформатора ТСДЗ 80 в «ТИТАН ГРУПП» всегда остается неизменно привлекательной и зависит от его мощности, комплектации и объема закупки.
Приобретение трансформаторов для прогрева бетона в «ТИТАН ГРУПП» – это:
- продукция высокого качества, проверенная временем;
- профессиональная консультация высококлассных специалистов;
- индивидуальные условия ценообразования, основанные на сложном соотношении цена-качество-время-сервис.
«ТИТАН ГРУПП» готов предложить сотрудничество на лучших условиях в соотношении цена-качество-время-сервис.
Станция прогрева бетона КТПТО-80
Комплектная трансформаторная подстанция КТПТО-80 наружной установки предназначена для электропрогрева бетона и мёрзлого грунта с автоматическим или ручным регулированием температуры, а также для питания временного освещения и ручного трехфазного электроинструмента на напряжение 42 В (в условиях строительных площадок).
Нормальная работа КТПТО-80 обеспечивается при температуре окружающего воздуха от минус 40О С до плюс 10О С. Подстанция оснащается трехфазным трехобмоточным трансформатором ТМТО-80/0,38 с естественным охлаждением. В КТПТО имеются блокировки, обеспечивающие безопасность работ обслуживающего персонала.
Блокировки исключают возможность:
- переключения ступеней регулирования напряжения силового трансформатора под напряжением;
- открывания панели блока управления при включенном вводном автоматическом выключателе главной цепи.
Параметр | Значение |
Номинальная мощность силового трансформатора, кВ.А | 80 |
Номинальное напряжение на стороне ВН, В | 380 |
Ступени напряжения на холостом ходу на стороне СН, В | 55, 65, 75, 85, 95 |
Ток на стороне СН, А при напряжении 55-65 В | 520 |
Ток на стороне СН, А при напряжении 75-85-95 В | 471 |
Номинальная мощность обмотки НН силового трансформатора, кВ.А | 2,5 |
Номинальное напряжение на стороне НН силового трансформатора, В | 42 |
Диапазон устанавливаемой на датчике температуры, °С | 0-100 |
- Трансформатор.
- Кожух.
- Шкаф управления.
Масса (с трансформатором) не более 560 кг.
Схема электрическая принципиальная КТПТО-80-07 с автоматическим регулированием
Диаграмма переключателя SA1
Диаграмма переключателя SA2
Диаграмма переключателя SA3
Схема электрическая принципиальная КТПТО-80-07 с ручным регулированием
Наши специалисты готовы оказать вам любую техническую поддержку! Консультации помогут вам в выборе продукции согласно вашим потребностям, учитывая ваши финансовые возможности.
Вы можете связаться с ними по телефону (812) 740-09-03.
Вы так же можете задать вопрос прямо на сайте.
Мы очень тщательно занимаемся нашим сайтом и хотим, чтобы на нем была вся продукция, но если вы не нашли интересующую Вас позицию — обратитесь к нашим менеджерам, они ответят на ваши вопросы и дадут исчерпывающую информацию об интересующих вас продуктах.
Заполнив форму Вы можете получить квалифицированный ответ наших специалистов, информацию о цене и наличии на складе.
Трансформаторы для прогрева бетона | Будмаш
Трансформатор для прогрева бетона
Монолитные строительные работы ведутся круглый год чтобы вовремя сдать в эксплуатацию объект.
Именно поэтому на строительных участках Украины всё чаще используються трансформаторы для прогрева бетона, которые в зимнее время предотвращают замерзание бетона и обеспечивают необходимую прочность.
Использование трансформаторов для прогрева бетона значительно сокращают сроки выполнения строительных работ. Также трансформаторы для прогрева бетона имеют достаточно простую конструкцию и удобны в эксплуатации.
Метод электрического прогрева бетона заключается в преобразовании энергии электричества в тепловую энергию непосредственно в массе бетона. Бетонную смесь можно прогреть до 100°С за разные промежутки времени за счет использования станций для прогрева бетона разной мощности.
Принцип работы трансформаторов для прогрева бетона.
Дополнительные источники обогрева для бетона, что затвердевает, необходимы зимой при заливкемонолитных конструкций бетоном и при температуре окружающей среды ниже 4°С. В современном строительстве используется немало методов заливки и способов обогрева бетонной массы зимой. Это инфракрасный обогрев, предварительный разогрев бетона, утепление опалубки и т.д.
Но наиболее экономичным и распространенным методом обогрева бетонной массы является обогрев с помощью трансформатора для прогрева бетона с использованием нагревательных проводов.
Принцип данного метода прогрева состоит в том, что к арматурному каркасу прикрепляются специальные провода с определенной длинной (длинна рассчитывается специально под объект), а также укладываются в опалубку и подключаются к трансформатору. Провода имеют возможность нагреваться до температуры 80°С за счет электрического тока.
Тепло, которое производится от нагретых проводов, хорошо распределяется по бетонной массе благодаря ее высокой теплопроводимости и это позволяет нагреть бетон до 40-50°С в зимний период времени.
Для качественного обогрева бетона, для достижения лучшего эффекта и для обеспечения нужной прочности необходимо использовать провода с диаметром стальной жилы от 1,2 до 3 мм. Наша компания рекомендует применять провода, которые специально предназначены для прогрева бетона. Это провода ПНСВ-1,2.
На 1 кубический метр бетона расходуется примерно 60 метров провода для прогрева бетона ПНСВ-1,2. Электрическое питание осуществляется через трансформаторы для обогрева бетона КТП-ОБ-20, КТП-ОБ-63, КТПТО-80 и КТП-ОБ-160.
В среднем трансформаторы для обогрева бетона могут прогреть 20-30 кубических метров бетона.
ВАЖНО. Провода для прогрева бетона ПНСВ-1,2 необходимо размещать непосредственно в бетонной массе иначе они просто сгорят.
Требования перед началом электрического обогрева.
После того, как была произведена укладка арматурного каркаса в опалубку, на арматурный каркас и между каркасами укладывается, без натяжки, провод для прогрева бетона. Провод нужно укладывать таким образом чтобы он не касался палубы опалубки и не выступал из бетона.
Выходной нагревательный провод трансформатора для прогрева бетона необходимо заизолировать, в месте соединения, пластмассовой трубкой. Диаметр выходного провода должен превышать в 2-3 раза диаметр провода применяемого в опалубке.
Равномерную загрузку фаз нужно обеспечить на низкой стороне станции для обогрева бетона.
Требования при осуществлении электрического обогрева.
При работе с трансформаторами для прогрева бетона, монтаж проводов и контроль их работы могут проводить только квалифицированные сотрудники (монтеры).
Запрещается присутствие посторонних лиц во время работы станции для прогрева бетона. Рабочие, которые выполняют работы вблизи трансформатора, должны пройти инструктаж по правилам техники безопасности.
Быть может Вас заинтересует бункер для подачи бетона или строительные ящики нашего производства. Компания БУДМАШ производит только высококачественное оборудование. Будем рады с Вами сотрудничать. Если Вас заинтересовала наша продукция, Вы можете связаться с нами по телефонам указанным вверху сайта.
Техническая характеристика трансформатора масляного.
Мощность силового трансформатора, кВА | 63 | 80 |
Напряжение на стороне ВН, В | 380 | 380 |
Ступени напряжения на холостом ходу на стороне СН,В | 49, 60, 70, 85, 103, 121 | 49, 60, 70, 85, 103, 121 |
Ток на стороне СН при напряжении | 520 (49‑70В,А) | 660 (49‑70В,А) |
Ток на стороне СН при напряжении | 301 (85‑103‑121В,А) | 382 (85-103-121 В, А) |
Техническая характеристика трансформатора сухого.
Номинальная мощность трансформатора, кВА | 20 |
Номинальная частота трансформатора, Гц | 50 |
Число фаз | 3 |
Номинальное напряжение обмотки, ВН трансформатора, В НН | 380/220 12,4; 24,8; 49,7;66,0 |
Номинальный ток ВН обмотки трансформатора, А НН | 30,4/52,6 465;375; 235;175 |
Схема и группа соединения обмоток | Звезда/треугольник |
Ток холостого хода, % | 7,5 |
Потери холостого хода, Вт | 200 |
Потери короткого замыкания, Вт | 460 |
Техническая характеристика трансформатора масляного.
Мощность при соединении высокой стороны в, кВт | 160 | 250 |
Напряжение с высокой стороны, В | 380 | 380 |
Напряжение с низкой стороны присоединении в | 51,58,69,85 | 53, 62, 74, 87 |
Напряжение с низкой стороны присоединении в | 88,100,119,147 | 107, 130, 150, 175 |
Номинальный ток по фазе с высокой стороны, А | 230 | 230 |
Номинальный ток по фазе с низкой стороны, А | 450 | 450 |
Регулировка напряжения производится путем переключения числа витков высокой стороны с помощью трехфазного переключателя вручную при обязательно выключенном контакторе |
Провод ПНСВ-1,2 – это кабельно-проводниковая продукция, которая предназначена для прогрева бетона путём фиксированной укладки в объем прогреваемого бетона.
Провод состоит из стальной жилы изолированной полиэтиленовой плёнкой.
Технические характеристики провода для прогрева бетона.
Источник
