Как настроить вынос звукоснимателя (overhang) на вертушке Kenwood Trio KP-700
Как настроить вынос звукоснимателя (overhang) на вертушке Kenwood Trio KP-700?
Длина тонарма — 245 мм
Ответы
Совершенно не понятно, что там Вам нужно настраивать? В штатной комплектации все правильно настроено. Если нужно ставить новую, головку, то для ее настройки, возможно потребуется регулировка VTA, если, конечно, есть такая настройка в вертушке. Прижимная сила устанавливается по специальным весам, а головка точно устанавливается по шаблону.. Информации и роликов для самостоятельной настройки в интернете море разливанное! )))
Ну, а для начала, прежде, чем что-то «настраивать» в этой вертушке нужно хотя бы понимать рабочее состояние аппарата. Вертушка очень старая, так что за почти сорок лет основные узлы могут быть сильно изношены и тогда нужно заниматься восстановительным ремонтом аппарата и, естественно искать хорошего специалиста,т.к. самому там делать нечего, только навредить вертушке сможете. ))) При этом, восстановление рабочего состояния аппарата потребует от Вас финансовых вложений, возможно значительно больших, чем Вы потратили на сам аппарат при покупке. Это, так сказать, обратная сторона покупки сильно Б/У виниловых вертушек.
Вот вам один шаблон, и другой. Настраивайте по ним
убрал. за два дня никто не скачал. сделал вывод что никому не надо.
Ясно! я просто хотел посмотреть ваше решение шаблона )))) Вы их в автокоде рисуете?
вот эту программу TemplateGen
тем чем вы же и сказали. решил помочь человеку
Уважаемый alex64 прошу выставить эти шаблоны для TRIO KP-700 . Буду очень признателен..
У вашего тонарма следующие параметры
pivot to spindle (mm)
230
effective length (mm)
245
overhang (mm)
15
offset angle °
21
linear offset (mm)
87.8
inner groove (mm)
60.325
outer groove (mm)
146.05
inner null point (mm)
63.637
outer null point (mm)
111.963
maximum distortion %
0.833
average rms distortion %
0.407
По этим параметрам легко сделать шаблон самостоятельно. Но скорее всего вы этого никогда не делали.
Найдите и скачайте вот эту программу TemplateGen, укажите нужные значения. Программа поможет вам сделать нужный шаблон. Удачи!
да я и сделал человеку шаблоны. но видимо ему так надо. первый раз за 4 дня зашел сюда
Это обидно. Не переживайте, мы то знаем свое дело! Просто мы пытаемся помочь. Делаем все возможное. Рисуем шаблоны и выкладываем. Хотя если сесть, то можно найти всю инфу по своим вопросам.
для вашей модели нужно выставить расстояние не 40 мм как на картинке, а 50мм
здесь мы показали как сделать шаблон самому и настроить вертак https://www.youtube.com/watch?v=nHLi_2XmD_E&t=6s
Только авторизованные пользователи могут отвечать на вопросы, пожалуйста, войдите или зарегистрируйтесь.
Источник
TRIO (Kenwood) KP-700 (14)
вертушка TRIO (Kenwood) KP-700 (14) в очень хорошем состоянии. полуавтомат. отправка по РФ.
вертушка (проигрыватель виниловых пластинок) ТРИО (Кенвуд) КР-700D
Кенвуд ТРИО KP700D КР700Д КР-700
порядковый номер 14
отличный аппарат от именитого производителя, работает замечательно.
полуавтомат. автостоп. сенсорное управление. электронный подъём и опускание микролифта и электронным тормозом.
регулировка высоты тонарма (VTA).
петли (у этой модели это слабое место) были в ремонте — см. фото.

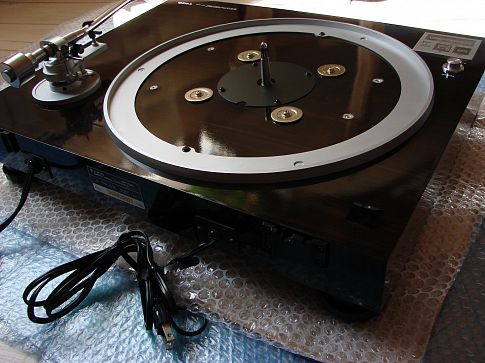

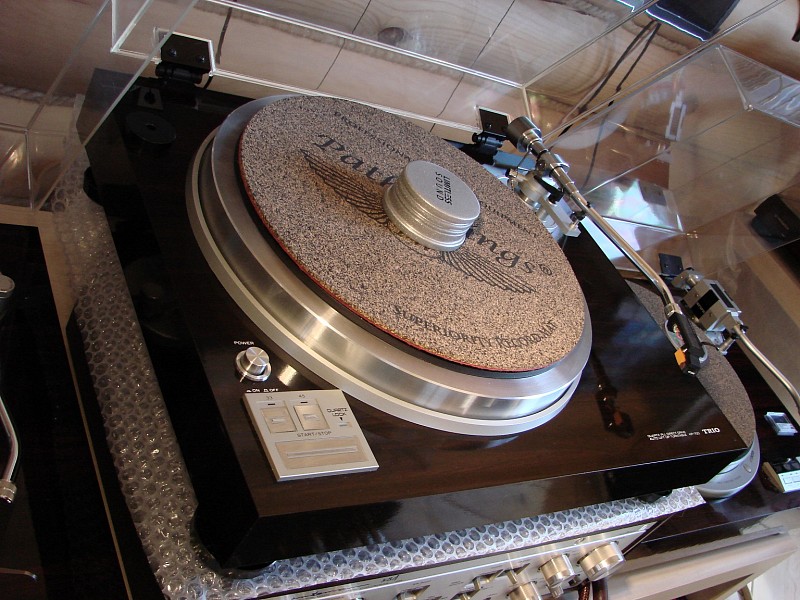

состояние очень хорошее. смотрите оригинальные фото:
дополнительные фото по запросу.
спецификация по ссылке: http://audio-heritage.jp/TRIO-KENWOOD/player/kp-700.html
технические данные Trio KP700:
модель проигрывателя TRIO KP-700
Привод: система прямого привода
Мотор: кварц PLL без сердечника и slotless серводвигателя постоянного тока
Опорный диск: 33см алюминиевый сплав, литье под давлением — 1,9 кг.
Скорости: 33 и 45 RPM
Детонация: меньше 0,02% WRMS
Отношение сигнал-шум: более 80 дБ
Тонарм: Тип статического баланса, прямо трубчатый
Эффективная длина: 245mm
Диапазон давления Stylus: от 0 до 3g
Катридж может быть установлен : от 4,5 до 12 г
Размеры: 490 х 162 х 410 мм
100 вольтовый японец. транс в комплекте.
за доплату +4000 руб. укомплектуем японским комплектом шеллом-головкой-иглой.
отправка по РФ в надежной упаковке.
проверка косметического состояния и работоспособности — на месте.
в цену включена упаковка и доставка до автотранспорта покупателя.
в случае отправки в другой город — качественная упаковка. по желанию покупателя возможна обрешетка.
ул.Бурденко (рядом ст.м. Парк Культуры, Киевская, Смоленская). семь дней в неделю.
в наличии в ассортименте иглы-головки-шеллы, виниловые пластинки, СД, вертушки, аппаратура, акустика.
список по запросу.
выставлено далеко не всё! не нашли интересующей Вас позиции — пишите через форму «Написать сообщение»
всегда в наличии сотни наименований неноводельных и новодельных игл и картриджей, сотни наименования шеллов (headshell), тысячи наименований фирменного винила и фирменных компакт-дисков. мойка винила ультразвуком. снятие намагниченности с ММ- и МС- головок.
Источник
Какая эффективная масса тонарма у проигрывателя Kenwood Trio KP 700D?
Знает ли кто-нибудь эффективную массу тонарма японской вертушки 1983 года Kenwood Trio KP 700D? Пытаюсь грамотно подобрать картридж с учётом динамической податливости.
В рунете мне попадалась информация, что эффективная масса 19,5 грамм, но, может, кто-то может это опровергнуть или подтвердить, ссылаясь на достоверный источник?
Модель вертака выпускалась, судя по всему только для внутреннего рынка.
Визуально, кажется, что у модели Kenwood Trio KP 700 тонарм такой же.
Может быть, кому-то известно, каким картриджем комплектовался проигрыватель с завода, какой картридж рекомендуемый?
Ответы
Надо где-то временно достать тест-пластинку и определить резонанс. А потом, зная резонанс, вес картриджа и комплианс, решить обратную задачу и определить эффективную массу Вашего тонарма. И после этого проблем с выбором картриджа (любого) больше не будет.
Ясно. Спасибо за дельный совет.
Не подскажете, может, есть толковые ссылки, где это понятно расписано (особенно решение обратной задачи)? Или это примерно по таблицам на том же vinyl engine делается, в калькуляторе резонанса?
Это головки начального уровня . Не стоит с ними связываться что бы потом менять . Ortofon 2M хотя бы с Blue серии . Grado gold1 — Nagaoka начиная с MP110 и дальше . Смотрите чтобы разделение каналов было хорошим .
Даже если брать Ortofon 2m blue. Например, я вложился и купил его. А комплианс там, скорее всего, тоже 20. И если эфф масса моего тонарма 19,5, то эта головка по калькулятору резонанса будет в жёлтой зоне. Вот в том весь и вопрос, что если бы я точно знал эфф массу, то мог бы правильнее выбирать головки.
у вас есть тестовая пластинка дя определения резонанса системы?
купите эту пластинку и будете знать точно. таблица расчета это еще не все.
Сейчас у меня перед глазами этих таблиц нет, но, навскидку, думаю, эту задачу можно следующим образом. Когда Вы выясняли резонансную частоту по пластинке, Вы использовали конкретный картридж с определённым весом и комплиенсом. Теперь задайтесь эф. массой тонарма, например, 15 г. Появятся для этой эф. массы конкретные таблицы. Введите данные картриджа и комплиенсе и определите реззонансную частоту. Она будет отличаться от ранее установленной по пластинке. Измените эф. массу и повторите процедуру, пока не выйдете на резонансную частоту, определённую по тест-пластинке. Получите эффективную массу Вашего тонарма. Как-то так
Картриджи до 9гр можно свободно ставить . А уж какие то это на ваш вкус слух . И по цене конечно.
С весом картриджа более менее ясно. Скорее всего до 12 грамм. А вот какая динамическая податливость у рекомендуемого картриджа. искать в районе 14 (АТ VM 95 E), или можно и с комплиансом 20 поставить (Ortofon 2M red)?
Только авторизованные пользователи могут отвечать на вопросы, пожалуйста, войдите или зарегистрируйтесь.
Источник

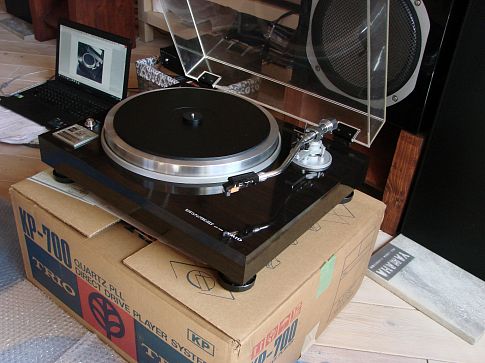

Trio KP-700
Предлагаю проигрыватель виниловых дисков TRIO ( KENWOOD)
Является топовой моделью 1981 года выпуска.
В КОЛЛЕКЦИОННОМ СОСТОЯНИИ!!
В НАЛИЧИИ!
И др! Victor QL-A70
Pioneer PL-30Lll
TRIO KP- 700 в полном комплекте!! И Состоянии как с магазина!
В отличном состоянии!
-Одна из лучших моделей проигрывателей виниловых дисков, выпущенных в Японии в эпоху максимального расцвета аналогового звука.
Качественный, исключительно стильный по дизайну проигрыватель, максимально ориентированный на звук.
Одна из том моделей, бестселлер, выпущенный для Японского рынка.
Лучший прямой привод того времени, отточенный тонарм, прекрасная развесовка и трекинг, прекрасные технические характеристики — рекомендованная к покупке модель всеми ведущими изданиями середины 80-х.
Технические характеристики:
Привод: система прямого привода
Мотор: кварц PLL без сердечника и slotless серводвигателя постоянного тока
Очень тяжёлая конструкция.Ничего лишнего,из автоматики,только поднятие тонарма и автостоп.Ручное управление,классический винтажный дизайн,тяжёлый диск.
Регулировки тонарма по высоте.Шикарный,классический длинный S-образный тонарм. Отлично продуманный и грамотно сконструированный проигрыватель,с красивым,комфортным,практически эталонным звучанием.
Массивные анти-резонансные опоры,регулируются по высоте.
Скорости: 33 и 45 RPM
Детонация: меньше 0,02% WRMS
Отношение сигнал-шум: более 80 дБ
Тонарм: Тип статического баланса, прямо трубчатый
Эффективная длина: 245 mm
Вылет: 15 мм
Диапазон давления Stylus: от 0 до 3g
Катридж : от 4,5 до 12 г
Размеры: 490 х 162 х 410 мм
Вес: 13,8 кг.
Очень мягкий и прозрачный звук!
ПОЛНЫЙ КОМПЛЕКТ!
-оригинальный фонокабель
-оригинал шел LS-12 Audio technica!
-Оригинал картридж AT-120E с Японии!! Состояние НОВОГО!
-адаптер под нашу сеть 220в!
Фото Видео отправлю!!
Смотрите другие мои лоты : Analog Sound
Винтаж
Ретро Звук
Отправлю в регионы в надежной упаковке!
Контактное лицо : Владимир (на сайте с 2003 г.)
Контактный телефон : Скрыт
Город :
Тип объявления : Продам
Источник
С РУБЛЯ . Проигрыватель Trio (Kenwood) KP-700D , Japan
| Начальная цена: | 1.00 р |
| Ставок: | 24 |
| Последняя ставка: | 15295.00 р |
| Помощь: Как покупать? Задать вопрос продавцу | |
| До конца торгов: | — |
| Лот размещен: | 12/11/2017 20:46:25 |
| Окончание торгов: | 19/11/2017 20:46:25 |
| Лот находится в городе: | Прокопьевск (Россия) |
| Доставка: | |
| по городу: | Бесплатно! |
| по стране и миру: | Стоимость доставки по стране узнавайте у продавца. |
| Отправка т. к. «Деловые Линии» «КИТ» «РАТЭК» «ЖДЭ» «АВТОТРЕЙДИНГ» «БАЙКАЛ СЕРВИС» | |
| Оплата: Наличные, Банковская карта. | |
| Состояние товара: | Б/у. |
| №70528003 |
Подробное описание
| С РУБЛЯ. Продам Проигрыватель Trio (Kenwood) KP-700, Japan крышка целая без сколов и трещин Красивый лакированный деревянный корпус. Полуавтомат, прямой привод, Тщательно упакую и отправлю в любую точку за счет покупателя тех данные (перевод Google) Система привода Прямой привод Статический баланс модели S Следующий метод разделения массы рукава Прикрепленный механизм Бесконтактное оптическое обнаружение Автоматический подъемный механизм Важная информация. Задавайте, пожалуйста, все интересующие Вас вопросы до совершения ставки. После того, как Вы сделаете ставку, претензии НЕ принимаются. Лот отправляется только после 100% предоплаты, в течении 1-3 рабочих дней с момента получения оплаты В случае, если Вы не выйдете на связь в течение 3-х суток или не произведете оплату лота в течение 5 суток с момента совершения ставки — я оставляю за собой право перевыставить не выкупленный Вами лот на новые торги и выставить отрицательный отзыв Способ, форму, стоимость доставки, а также страховку и т.д. можно согласовать только до покупки, если Вы не согласны со стандартным вариантом. Если Вас что-то не устраивает, не делайте ставку! Приятных покупок! Продам Проигрыватель Trio (Kenwood) KP-700, Japan крышка целая без сколов и трещин Красивый лакированный деревянный корпус. Полуавтомат, прямой привод, Тщательно упакую и отправлю в любую точку за счет покупателя тех данные (перевод Google) Система привода Прямой привод Статический баланс модели S Следующий метод разделения массы рукава Прикрепленный механизм Бесконтактное оптическое обнаружение Автоматический подъемный механизм Важная информация. Задавайте, пожалуйста, все интересующие Вас вопросы до совершения ставки. После того, как Вы сделаете ставку, претензии НЕ принимаются. Лот отправляется только после 100% предоплаты, в течении 1-3 рабочих дней с момента получения оплаты В случае, если Вы не выйдете на связь в течение 3-х суток или не произведете оплату лота в течение 5 суток с момента совершения ставки — я оставляю за собой право перевыставить не выкупленный Вами лот на новые торги и выставить отрицательный отзыв Способ, форму, стоимость доставки, а также страховку и т.д. можно согласовать только до покупки, если Вы не согласны со стандартным вариантом. Если Вас что-то не устраивает, не делайте ставку! Источник |
