Условия предоставления дополнительной гарантии
1. ДОПОЛНИТЕЛЬНАЯ ГАРАНТИЯ
1.1 Сертификат дополнительной гарантии на 1 год
Сертификат дополнительной гарантии позволяет Потребителю при условии успешной регистрации Сертификата получить дополнительное сервисное обслуживание Цифровых эфирных приемников DVB-T2 CADENA определенных моделей после окончания гарантийного срока на период, обозначенный в сертификате.
1.4 Условия обслуживания по сертификату
Действие сертификата распространяется на Цифровые эфирные приемники DVB-T2 CADENA нижеперечисленных моделей:
Приемник цифровой эфирный CADENA CDT-100 (TC) скачать диапазон серийных номеров
Приемник цифровой эфирный CADENA CDT-1711SB (TC) скачать диапазон серийных номеров
Приемник цифровой эфирный CADENA CDT-1712 (TC) скачать диапазон серийных номеров
Приемник цифровой эфирный CADENA CDT-1753SB (TC) скачать диапазон серийных номеров
ВНИМАНИЕ! Цифровые эфирные приемники DVB-T2 CADENA аналогичных моделей, но с серийными номерами, отличными от указанных диапазонов, не подлежат обслуживанию по Сертификату дополнительной гарантии.
Сертификат в период его действия предоставляет Потребителю право без взимания платы заменить вышедшие из строя компоненты (непосредственно цифровой приемник, блок питания, пульт дистанционного управления, входящие в комплект поставки Продукции) на идентичные или, при отсутствии идентичных, на аналоги, имеющие аналогичные потребительские и технические характеристики.
Срок обслуживания по сертификату исчисляется с даты окончания гарантийного срока и составляет 12 (двенадцать) месяцев с даты окончания гарантийного срока, установленного Изготовителем.
ПОРЯДОК ОБСЛУЖИВАНИЯ ПО СЕРТИФИКАТУ
В случае обнаружения предполагаемого недостатка в Продукции Вам необходимо:
2. Обратиться в ближайший магазин ООО «Спутниковая компания». Список магазинов можно найти на сайте http://www.n-l-e.ru/shops/
3. При первом обращении по Сертификату обязательно наличие самого Сертификата и документа, подтверждающего дату покупки Продукции. В случае, если дата покупки, указанная при регистрации, будет отличаться от даты покупки, указанной в документе, подтверждающем дату покупки, Исполнитель вправе отказать в обслуживании и считать Сертификат недействительным. Недействительный Сертификат в этом случае подлежит изъятию.
АКТИВАЦИЯ СЕРТИФИКАТОВ ДОПОЛНИТЕЛЬНОЙ ГАРАНТИИ В 2020 и 2021 ГОДУ
ООО «Спутник Трейд», принявшее на себя обязательства по предоставлению потребителям дополнительного гарантийного обслуживания цифровых телевизионных приемников Cadena на основании Сертификатов, уведомляет потребителей и всех заинтересованных лиц об изменении порядка и отдельных условий обслуживания по Сертификатам на 1 год:
1. Срок активации Сертификата на 1 год установлен до 31.12.2021 г.
2. Активированные в 2020ом году Сертификаты не продлеваются, а заканчивают своё действие через 1 год после покупки устройства.
3. Допускается активация Сертификата при первом обращении в сервисный центр и за пределами гарантийного срока, установленного изготовителем, при условии предъявления в сервисном центре Сертификата и документа, подтверждающего дату приобретения приемника. При этом активация Сертификата в сервисном центре не изменяет срок действия сертификата, который в этом случае будет исчисляться от даты приобретения приемника.
Остальные условия предоставления обслуживания по Сертификату остаются неизменными.
Обязательства по Сертификату не распространяются:
- на работу кабельной, телевизионной и (или) иной сети или системы стороннего оператора, в которой функционирует Продукция;
- на функционирование, доступность, покрытие, услуги или диапазон охвата кабельной, телевизионной или иной сети или системы;
- на дефекты, вызванные использованием Продукции не в соответствии с правилами эксплуатации;
- на дефекты или предполагаемые дефекты, вызванные использованием Продукции совместно или в соединении с любыми изделиями, принадлежностями, которые не производятся и не поставляются Производителем, или использованием Продукции не по назначению;
- на дефект, вызванный действием непреодолимой силы, несчастными случаями, умышленными или неосторожными действиями (бездействием) Потребителя или третьих лиц.
Настройка Продукции, порядок которой изложен в Руководстве пользователя, не относится к обслуживанию по Сертификату. Настройка Продукции производится за счет владельца Продукции.
Обязательства по Сертификату не распространяются в следующих случаях:
- если Продукция (принадлежности, комплектующие Продукции) была вскрыта (нарушена сохранность пломб), изменена или отремонтирована
- если серийный номер, дата производства, наименование модели на корпусе Продукции были каким-либо образом удалены, стерты, повреждены, изменены или неразборчивы;
- если Продукция, предназначенная для личных (бытовых, семейных) нужд, использовалась для осуществления предпринимательской деятельности, а также в иных целях, не соответствующих ее прямому назначению;
- в случае нарушения правил и условий эксплуатации, установки Продукции, изложенных в инструкции по эксплуатации.
Обязательства не распространяются на следующие недостатки Продукции:
- механические повреждения, возникшие после передачи Продукции Потребителю, включая, в частности, дефекты, причиненные острыми предметами, сгибанием, сжатием, падением и т.п.;
- повреждения, вызванные несоответствием стандартам параметров питающих, телекоммуникационных, кабельных сетей и других подобных внешних факторов;
- повреждения, вызванные воздействием влаги, сырости, экстремальных температурных условий или условий окружающей среды (либо в случае резкого изменения таких условий), коррозии, окисления; попадания пищи или жидкости;
- повреждения, вызванные воздействием химикатов, животных, насекомых и продуктов их жизнедеятельности.
Настройка и установка (сборка, подключение и т. п.) Продукции, описанные в документации, прилагаемой к ней, могут быть выполнены как самим Потребителем, так и специалистами авторизованных сервисных центров соответствующего профиля и фирм-продавцов (на платной основе). Также Вы можете воспользоваться услугами других специалистов, имеющих соответствующую квалификацию для проведения подобных работ. При этом лицо (организация), установившее Продукцию, несет ответственность за правильность и качество установки. Просим Вас обратить внимание на значимость правильной установки Продукции, как для ее надежной работы, так и для получения гарантийного обслуживания и обслуживания по Сертификату.
Производитель не несет ответственность за возможный вред, прямо или косвенно нанесенный Продукцией, людям, домашним животным, имуществу в случае, если это произошло в результате несоблюдения правил и условий эксплуатации, установки Продукции; умышленных или неосторожных действий (бездействий) Потребителя или третьих лиц, действия непреодолимой силы.
Источник
Ремонт приставки Cadena dvb-t2 shta-1511m2
Авторизация на сайте
Ремонт приставки Cadena dvb-t2 shta-1511m2. В данной статье хочу показать, как можно отремонтировать одну из постоянных поломок цифровой приставки Cadena dvb-t2 shta-1511m2.
У меня в доме есть два телевизора и оба они работаю через приставки Cadena dvb-t2 и получилось так, что примерно в одно время обе они перестали работать. Ремонт такой приставки стоит примерно от 600 до 800 рублей, новая стоит от 1200, получается и так и так накладно. Было решено попытаться починить самостоятельно, для этого «погуглив» просторы интернета, было найдено решение, которое и хочу Вам показать. Как выяснилось, это одна из основных поломок.
Основные симптомы поломки приставки:
— при включении приставки в сеть, загорается красный индикатор и более приставка ни на что не реагирует.
Процесс ремонта приставки

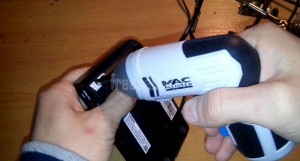

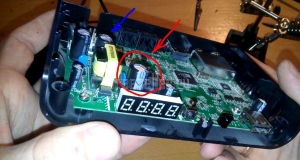

Первым делом разбираем приставку и внимательно осматриваем ее внутренности, особое внимание нужно уделить конденсаторам. Как показано на фото (обведен красным кружком) конденсатор вздутый, в отличии от конденсатора (обведенного синим кружком), следовательно он уже не рабочий и его необходимо заменить.

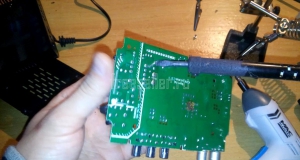

Затем выпаиваем конденсатор, смотрим параметры и ищем подходящий. В данном случае необходим 10 вольт и 1000 микрофарад, а так же 105 градусов Цельсия. Но в моем случае в наличии был только 10в1000мф и 95гц, и по размеру он чуть чуть меньше, но как показала практика, он отлично работает.

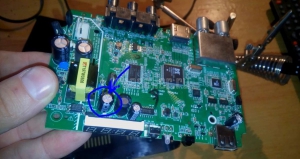

Теперь припаиваем новый кондей на место старого и как видно на фото, все отлично стало. (отметил синим).
Проверяем приставку на работоспособность и ставим назад корпус.
Так же рекомендую посмотреть видео ролик, в котором есть моменты, не вошедшие в фото-отчет.
Источник
Решено DVB рессивер CADENA SHTA-1104T2 DVB-T2 не включается
Condorviys
leopol*d
Информация Неисправность Прошивки Схемы Справочники Маркировка Корпуса Сокращения и аббревиатуры Частые вопросы Полезные ссылки
Справочная информация
Этот блок для тех, кто впервые попал на страницы нашего сайта. В форуме рассмотрены различные вопросы возникающие при ремонте бытовой и промышленной аппаратуры. Всю предоставленную информацию можно разбить на несколько пунктов:
- Диагностика
- Определение неисправности
- Выбор метода ремонта
- Поиск запчастей
- Устранение дефекта
- Настройка
Учитывайте, что некоторые неисправности являются не причиной, а следствием другой неисправности, либо не правильной настройки. Подробную информацию Вы найдете в соответствующих разделах.
Неисправности
Все неисправности по их проявлению можно разделить на два вида — стабильные и периодические. Наиболее часто рассматриваются следующие:
- не включается
- не корректно работает какой-то узел (блок)
- периодически (иногда) что-то происходит
Если у Вас есть свой вопрос по определению дефекта, способу его устранения, либо поиску и замене запчастей, Вы должны создать свою, новую тему в соответствующем разделе.
О прошивках
Большинство современной аппаратуры представляет из себя подобие программно-аппаратного комплекса. То есть, основной процессор управляет другими устройствами по программе, которая может находиться как в самом чипе процессора, так и в отдельных микросхемах памяти.
На сайте существуют разделы с прошивками (дампами памяти) для микросхем, либо для обновления ПО через интерфейсы типа USB.
- Прошивки ТВ (упорядоченные)
- Запросы прошивок для ТВ
- Прошивки для мониторов
- Запросы разных прошивок
- . и другие разделы
По вопросам прошивки Вы должны выбрать раздел для вашего типа аппарата, иначе ответ и сам файл Вы не получите, а тема будет удалена.
Схемы аппаратуры
Начинающие ремонтники часто ищут принципиальные схемы, схемы соединений, пользовательские и сервисные инструкции. Это могут быть как отдельные платы (блоки питания, основные платы, панели), так и полные Service Manual-ы. На сайте они размещены в специально отведенных разделах и доступны к скачиванию гостям, либо после создания аккаунта:
- Схемы телевизоров (запросы)
- Схемы телевизоров (хранилище)
- Схемы мониторов (запросы)
- Различные схемы (запросы)
Внимательно читайте описание. Перед запросом схемы или прошивки произведите поиск по форуму, возможно она уже есть в архивах. Поиск доступен после создания аккаунта.
Справочники
На сайте Вы можете скачать справочную литературу по электронным компонентам (справочники, таблицу аналогов, SMD-кодировку элементов, и тд.).
Marking (маркировка) — обозначение на электронных компонентах
Современная элементная база стремится к миниатюрным размерам. Места на корпусе для нанесения маркировки не хватает. Поэтому, производители их маркируют СМД-кодами.
Package (корпус) — вид корпуса электронного компонента
При создании запросов в определении точного названия (партномера) компонента, необходимо указывать не только его маркировку, но и тип корпуса. Наиболее распостранены:
- DIP (Dual In Package) – корпус с двухрядным расположением контактов для монтажа в отверстия
- SOT-89 — пластковый корпус для поверхностного монтажа
- SOT-23 — миниатюрный пластиковый корпус для поверхностного монтажа
- TO-220 — тип корпуса для монтажа (пайки) в отверстия
- SOP (SOIC, SO) — миниатюрные корпуса для поверхностного монтажа (SMD)
- TSOP (Thin Small Outline Package) – тонкий корпус с уменьшенным расстоянием между выводами
- BGA (Ball Grid Array) — корпус для монтажа выводов на шарики из припоя
Краткие сокращения
При подаче информации, на форуме принято использование сокращений и аббревиатур, например:
Сокращение | Краткое описание |
---|---|
LED | Light Emitting Diode — Светодиод (Светоизлучающий диод) |
MOSFET | Metal Oxide Semiconductor Field Effect Transistor — Полевой транзистор с МОП структурой затвора |
EEPROM | Electrically Erasable Programmable Read-Only Memory — Электрически стираемая память |
eMMC | embedded Multimedia Memory Card — Встроенная мультимедийная карта памяти |
LCD | Liquid Crystal Display — Жидкокристаллический дисплей (экран) |
SCL | Serial Clock — Шина интерфейса I2C для передачи тактового сигнала |
SDA | Serial Data — Шина интерфейса I2C для обмена данными |
ICSP | In-Circuit Serial Programming – Протокол для внутрисхемного последовательного программирования |
IIC, I2C | Inter-Integrated Circuit — Двухпроводный интерфейс обмена данными между микросхемами |
PCB | Printed Circuit Board — Печатная плата |
PWM | Pulse Width Modulation — Широтно-импульсная модуляция |
SPI | Serial Peripheral Interface Protocol — Протокол последовательного периферийного интерфейса |
USB | Universal Serial Bus — Универсальная последовательная шина |
DMA | Direct Memory Access — Модуль для считывания и записи RAM без задействования процессора |
AC | Alternating Current — Переменный ток |
DC | Direct Current — Постоянный ток |
FM | Frequency Modulation — Частотная модуляция (ЧМ) |
AFC | Automatic Frequency Control — Автоматическое управление частотой |
Частые вопросы
После регистрации аккаунта на сайте Вы сможете опубликовать свой вопрос или отвечать в существующих темах. Участие абсолютно бесплатное.
Кто отвечает в форуме на вопросы ?
Ответ в тему DVB рессивер CADENA SHTA-1104T2 DVB-T2 не включается как и все другие советы публикуются всем сообществом. Большинство участников это профессиональные мастера по ремонту и специалисты в области электроники.
Как найти нужную информацию по форуму ?
Возможность поиска по всему сайту и файловому архиву появится после регистрации. В верхнем правом углу будет отображаться форма поиска по сайту.
По каким еще маркам можно спросить ?
По любым. Наиболее частые ответы по популярным брэндам — LG, Samsung, Philips, Toshiba, Sony, Panasonic, Xiaomi, Sharp, JVC, DEXP, TCL, Hisense, и многие другие в том числе китайские модели.
Какие еще файлы я смогу здесь скачать ?
При активном участии в форуме Вам будут доступны дополнительные файлы и разделы, которые не отображаются гостям — схемы, прошивки, справочники, методы и секреты ремонта, типовые неисправности, сервисная информация.
Полезные ссылки
Здесь просто полезные ссылки для мастеров. Ссылки периодически обновляемые, в зависимости от востребованности тем.
