ремонт (после ремонта) lcd телевизора cameron 3207

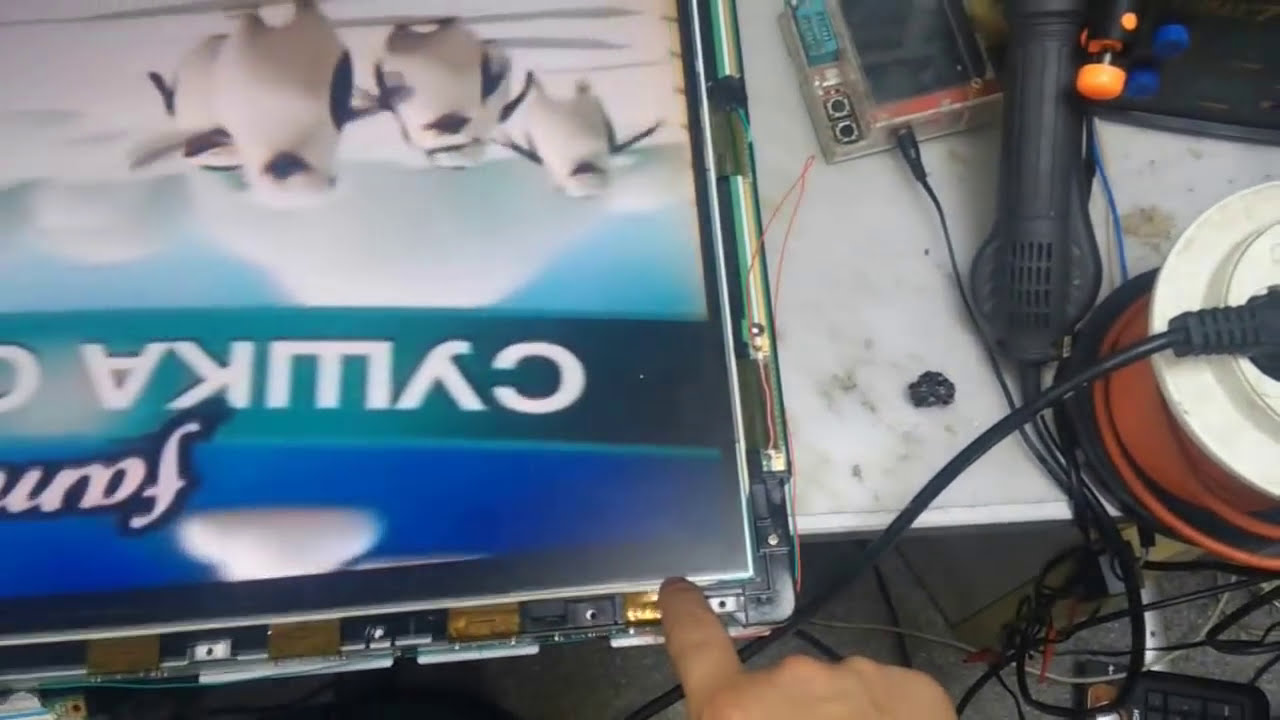

ремонт телевизора cameron 3207, нет подсветки и восстановление матрицы.
моя группа вк https://vk.com/club153227746
https://kolyasin19.wixsite.com/mysite
при переходе по ссылкам вам будет предложена регистрация в Cashback EPN, поможет с экономить и вернуть % с любой покупки
Измерительные приборы и инструмент которыми я пользуюсь
осциллограф jds2023 http://ali.pub/2sb93i
SMD тестер MS8910 http://ali.pub/25y3np
программатор CH341A 24 25 серии EEPROM
http://ali.pub/1t5rs2
универсальный программатор Genius G540 http://ali.pub/1ir2h6
адаптер для 24 серии микросхем http://ali.pub/2967i1
адаптер для 25 серии микросхем http://ali.pub/1t5rwc
esr метр вариант 1 http://ali.pub/2xkg7s
esr метр вариант 2 http://ali.pub/1as17o
столик для пайки светодиодов http://ali.pub/30wo6d
цифровой видео микроскоп http://ali.pub/32d2s2
программатор tl866II plus +24 адаптера
http://ali.pub/3anrud
термо скотч http://ali.pub/38xjax
uv клей 5 секунд http://ali.pub/3anr26
kingbo rma-218 http://ali.pub/3anrdg
радиодетали
конденсаторы 190 шт 22-2200мкФ 35в http://ali.pub/25es0f
конденсаторы 520 шт 10-50В 1-1000 мкФ http://ali.pub/25ervk
тактовые кнопки 50 шт 6*6*5 мм http://ali.pub/1as1yi
тактовые кнопки 50 шт 6*6*5 мм http://ali.pub/1as202
тактовые кнопки 50 шт 6*6*6 мм http://ali.pub/1as245
тактовые кнопки 50 шт 6*6*4.3 мм http://ali.pub/298mbj
стабилизатор напряжения g973-120adj http://ali.pub/29bhb0
процессор rtd2674u 2 шт http://ali.pub/1wyf6p
ICL7106CM44 QFP44 http://ali.pub/296gg1
STRS6707 http://ali.pub/2bol0d
гибридка yppd-j016e http://ali.pub/2lhnme
светодиоды частоиспользуемая подборка
0.2 w 1206 3V http://ali.pub/2y8b11
7030 6 В http://ali.pub/2998p4
1 Вт 7030 6 В http://ali.pub/38xs58
0.5 Вт 7020 3 В http://ali.pub/299i57
1 Вт 7020 6 В http://ali.pub/299ex4
0.5 Вт 7020 3 В http://ali.pub/2996vs
0.5 Вт 7020 3 В http://ali.pub/2999ls
0.5 Вт 7020 3 В http://ali.pub/299ciz
1 Вт 4020 6 В http://ali.pub/299gnx
1 Вт 3535 3 В http://ali.pub/299dmg
1 Вт 3535 3 В http://ali.pub/2995yc
1.85 Вт 3535 3 В http://ali.pub/299fr2
2.4 Вт 3535 3 В http://ali.pub/299iqs
2 w 3535 6 V http://ali.pub/298o2j
1 w 3535 6 V http://ali.pub/29980t
1 Вт 3 В 3535 samsung http://ali.pub/2fqmqf
1 Вт 2835 3 B LG http://ali.pub/2fqmpu
1 Вт 6030 6 В http://ali.pub/299bif
светодиодные линейки для телевизоров LG
DRT 3.0 42 http://ali.pub/26mpl9
row 2.1 42 http://ali.pub/3zpbt3
drt 3.0 42 http://ali.pub/3yzcyg
row 2.1 32 http://ali.pub/4dz3cb
разное
разъемы GX16 http://ali.pub/3dpcth
многооборотный резистор http://ali.pub/2m7sp1
набор для сборки лбп http://ali.pub/2m7t0i
lcd 0802 http://ali.pub/2mplqv
термопинцет http://ali.pub/2ysyxv
Видео ремонт (после ремонта) lcd телевизора cameron 3207 канала Николай Омск
Источник
Решено Cameron 3707пропадает подсветка
УНЧ 8932T
видео MT8293AE
тюнер M09WPP-2P-E
проц под радиатором, флеш тоже под наклейкой,

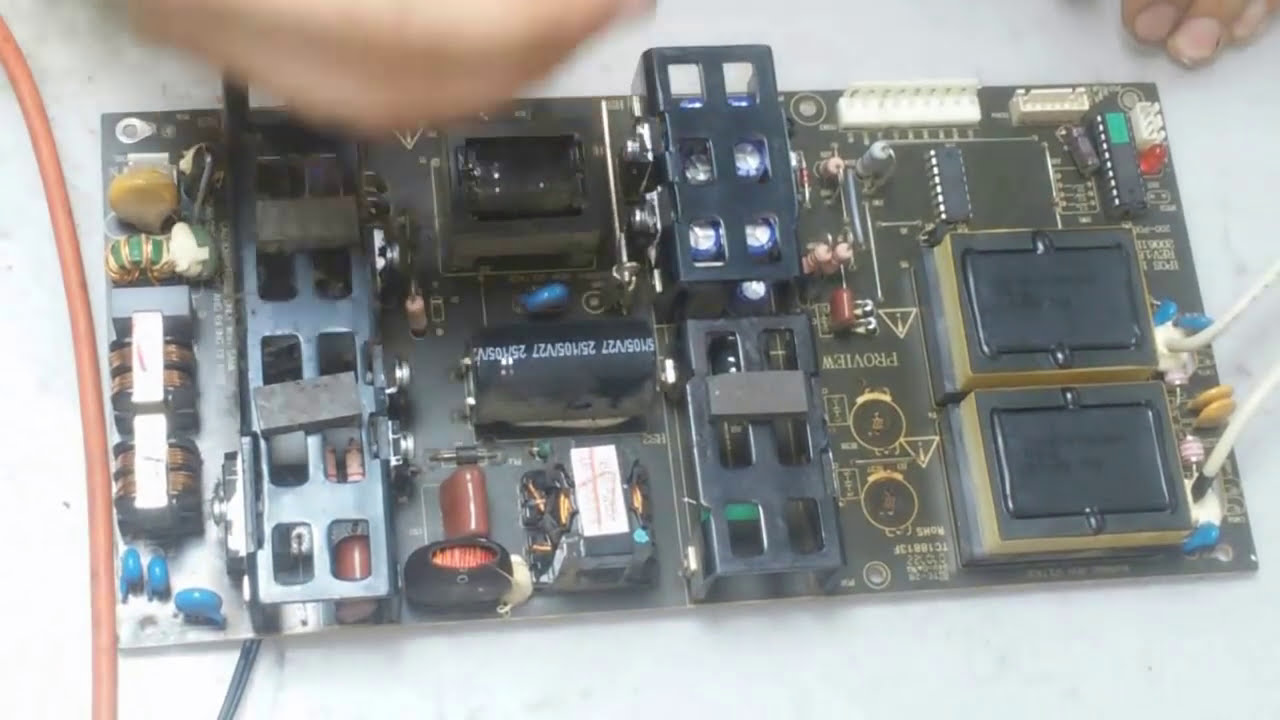

панель PV320TVM , блок питания совмещенный с инвертором IPOS150 (схемы не нашёл), в его составе
контроллер D78F9222C и модулятор на SG3525AN. При включении появлялась заставка Cameron и экран гас звук при этом оставался, каналы переключались. После вскрытия стал работать нормально, но через несколько включений неисправность всё же проявлялась иногда подсветка гасла через несколько минут работы. Обнаружен вспухший электролит после ключа FDS6679AZ 12В. В первичке 396В просадок нет. Во вторичке ёмкости поменял.
Va=24.77В
12В = 11,68В
5VSB = 5.12В
Светодиод рядом с контроллером при погашении мигает раз в 2 сек. Сейчас неисправность проявляется редко в этом сложность.
vladserebrya
Неисправности ТВ Прошивка ТВ Схема ТВ Справочник по ТВ Ремонт подсветки ТВ Программаторы для ТВ Аббревиатуры в ТВ Ремонт LCD панелей ТВ
Какие типовые неисправности в телевизоре?
При вопросах диагностики, определению неисправного элемента и устранению дефекта, создайте свою новую тему в форуме. В разделе уже рассмотрены все типовые неисправности ТВ связанные с изображением и функционированием:
- не включается
- неисправность матрицы
- вертикальные полосы
- горизонтальные полосы
- нет подсветки
- уменьшить ток подсветки
- перезагружается
- замена прошивки
- не светят лампы
- темный экран
- неисправность материнской платы
- проблема звука
- не ловит каналы
- как отключить защиту
Где скачать прошивку телевизора?
На сайт уже закачаны дампы и ПО прошивок (Firmware) — Eeprom, Flash, Nand, eMMC и USB. Они находятся в каталоге — прошивки телевизоров, либо непосредственно в темах этого раздела при запросах на конкретную модель. Часть прошивок отсортирована и размещена в отдельных каталогах:
При запросе не найденной прошивки обязательно указывайте какой тип прошивки Вам необходим, марку шасси (основная плата) и тип LCD панели (матрицы).
Где скачать схему телевизора ?
Начинающие мастера, и не только, часто ищут принципиальные схемы, схемы соединений, блоков питания, пользовательские и сервисные инструкции. На сайте они размещены в специально отведенных разделах и доступны к скачиванию гостям, либо после создания аккаунта:
- Service Manual — сервисная инструкция по ремонту и настройке
- Schematic Diagram — принципиальная электрическая схема
- Service Bulletin — сервисный бюллетень (дополнительная информация для ремонта)
- Part List — список запчастей (элементов) устройства
Где скачать справочник ?
Большинство справочной литературы можно скачать в каталоге «Энциклопедия ремонта», и на отдельных страницах:
Какие неисправности подсветки телевизора?
Неисправность подсветки — это частая поломка современных ЖК телевизоров, которая выявляется как простейшими, так и специализированными приборами. Практически каждый день сервисный центр принимает звонки на ремонт:
- Нет изображения на экране
- Пятна на панели
- Потух экран, а звук остался
- Нет картинки на дисплее
- Мерцает изображение
При таких симптомах наиболее вероятна проблема в подсветке матрицы — LED светодиодах, либо с драйвере контроля LED-подсветки. Однако учитывайте, что частая причина выхода из строя светодиодов — максимальный, либо завышенный ток. Поэтому, после замены светодиодов панели необходимо уменьшить ток LED-драйвера. На форуме указаны способы ограничения тока в светодиодах подсветки для различных моделей ТВ. При неисправности подсветки в ламповых панелях производят замену ламп и инвертора. При замене светодиодов в подсветке, обратите внимание на тему — замена светодиодов LED подсветки матриц ТВ и другие аналогичные.
Какой программатор использовать для ремонта ТВ?
Programmer (программатор) — это устройство для записи (считывания) информации в память микросхем или другое устройство. При смене прошивки телемастера выбирают программаторы, недостатки и достоинства которых рассмотрены в отдельных темах:
- Postal-2,3 — универсальный программатор по протоколам I2C, SPI, MW, IСSP и UART. Подробно — Программатор Postal — сборка, настройка
- TL866 (TL866A, TL866CS) — универсальный программатор через USB интерфейс
- CH341A — самый дешевый (не дорогой) универсальный программатор через USB интерфейс для FLASH и EEPROM микросхем
- RT809H — универсальный программатор EMMC-Nand, FLASH, EEPROM памяти через интерфейсы ICSP, I2C, UART, JTAG
- Willem — с параллельным и последовательным интерфейсом, поддержка чипов EEPROM, Flash, PIC, AVR и др.
- JTAG адаптеры — используются для программирования и для отлаживания прошивок
Также предоставлена информация по другим устройствам и методам программирования, например eMMC, либо через USB.
Какие используются сокращения в схемах и на форуме?
При подаче информации, на форуме принято использование сокращений и аббревиатур, например:
Сокращение | Краткое описание |
---|---|
LVDS | Low-voltage differential signaling — Стандарт для передачи низковольтных дифференциальных сигналов |
Panel | LCD (ЖК) панель — Жидкокристаллический экран (матрица, дисплей) |
T-CON | Timing Controller — Плата контроллер панели (матрицы) |
LED | Light Emitting Diode — Светодиод (Светоизлучающий диод) |
MOSFET | Metal Oxide Semiconductor Field Effect Transistor — Полевой транзистор с МОП структурой затвора |
EEPROM | Electrically Erasable Programmable Read-Only Memory — Электрически стираемая память |
eMMC | embedded Multimedia Memory Card — Встроенная мультимедийная карта памяти |
LCD | Liquid Crystal Display — Жидкокристаллический дисплей (экран) |
SCL | Serial Clock — Шина интерфейса I2C для передачи тактового сигнала |
SDA | Serial Data — Шина интерфейса I2C для обмена данными |
ICSP | In-Circuit Serial Programming – Протокол для внутрисхемного последовательного программирования |
IIC, I2C | Inter-Integrated Circuit — Двухпроводный интерфейс обмена данными между микросхемами |
PCB | Printed Circuit Board — Печатная плата |
PWM | Pulse Width Modulation — Широтно-импульсная модуляция (ШИМ) |
SPI | Serial Peripheral Interface Protocol — Протокол последовательного периферийного интерфейса |
USB | Universal Serial Bus — Универсальная последовательная шина |
DMA | Direct Memory Access — Модуль для считывания и записи RAM без задействования процессора |
AC | Alternating Current — Переменный ток |
DC | Direct Current — Постоянный ток |
Как отремонтировать (восстановить) LCD панель телевизора?
LCD Panel (ЖК панель, матрица) — сложный и дорогой компонент в телевизорах. Во многих случаях ее восстановление требует опыт и специальное оборудование. Неисправность может быть вызвана залитием жидкостью, механическим повреждением, внутренним дефектом. По теме ремонта LCD панелей рассмотены вопросы:
- замена залитых распределительных планок
- восстановление, замена драйверов
- ремонт шлейфов (переклейка, замена)
- некоторые повреждения стекла
- и другие
Также рассмотрены ремонты связанных с панелью модулей и плат — T-CON, подсветка, замена светодиодов, и взаимозаменяемость матриц жк телевизоров и типовые неисправности LCD панелей (матриц). Если Вы не имеете опыт для ремонта телевизионных матриц, на форуме вы можете найти исполнителя.
master-X79
nbv, опиши состав майна и выложи фотку в хорошем качестве!
Знакомый БП, только не пойму, модернизированный что-ли . У тех что мне попадались были два электролита 10мКф*400В в выходном каскаде инвертора, они и умирали, а здесь постоянники, проверь их на всякий случай. Под радиатором всю горстку литов заменил? Так же замени высоковольтные конденсаторы на выходе инвертора, бывает дают утечки не предсказуемо.
