Ремонт подвески автомобиля Камаз
Дефекты деталей амортизатора Камаз и способы их устранения
Амортизаторы автомобиля могут иметь дефекты: погнутость корпуса, не поддающуюся правке, срыв или износ резьбы под гайку, риски или задиры на рабочей поверхности цилиндра, износ цилиндра под поршень, трещины или износ крышки цилиндра, износ отверстия втулки крышки под шток, трещины или обломы поршня, износ поршня по наружному диаметру, риски или задиры на конусной поверхности поршня, трещины или обломы штока амортизатора, погнутость штока, срыв или износ резьбы под гайку крепления шкворня, погнутость кожуха, срыв или износ резьбы в головке под шток, нарушение целостности сварочного шва или точечной сварки, усадку пружины амортизатора.
Детали амортизатора, имеющие дефекты, заменяются на новые.
Дефекты передней и задней подвесок автомобиля Камаз и способы их устранения
Автомобили имеют переднюю и заднюю подвески. Передняя подвеска автомобиля КамАЗ-5320, КамАЗ-5410, КамАЗ-5511 состоит из двух полуэллиптических рессор, работающих совместно с двумя телескопическими амортизаторами и двумя полыми резиновыми буферами сжатия. Основные части передней подвески автомобиля показаны на рис. 102.
Передняя подвеска автомобилей КамАЗ-53212 и КамАЗ-54112 имеет стабилизатор поперечной устойчивости, который увеличивает угловую жесткость подвески, уменьшается угол крена автомобиля.
Задняя подвеска автомобилей, показанная на рис. 103, балансирована на двух продольных полуэллиптических рессорах. Каждая рессора средней частью прикреплена стремянками к башмаку оси балансирного устройства. Концы рессор установлены в опорах. При прогибе рессор их концы скользят по этим опорам.
Ход мостов вверх ограничивается резиновым буфером. Буфер смягчает удары рессор о раму. Толкающие усилия и реактивные моменты передаются на раму шестью реактивными штангами.
Для обнаружения дефектов передняя и задняя подвески автомобиля снимаются, моются и разбираются.
Для снятия передней рессоры отворачивается гайка стяжного болта заднего кронщтейна рессоры, снимаются пружинная шайба, болт и распорная втулка, отсоединяется от нижней опоры амортизатор.
Передняя часть автомобиля поднимается таким образом, чтобы в заднем кронштейне рессоры был обеспечен зазор 40—80 мм между накладкой коренного листа и вкладышем. После этого отворачиваются гайки стяжных болтов переднего кронштейна рессоры, снимаются пружинные шайбы и болты, выбиваются пальцы и рессоры закрепляются в подъемном приспособлении. После этого отвинчиваются гайки стремянок, снимаются накладки рессор и подъемным механизмом рессоры снимаются с передней оси.
Рис. 102. Передняя подвеска автомобиля КамАЗ:
1 — рама автомобиля; 2 — передний кронштейн рессоры; 3 — ушко рессоры с пальцем; 4 — передняя полуэллиптическая рессора; 5 — хомуты крепления листов рессоры; 6 — стремянка крепления рессоры на передней оси; 7 — передняя ось; 8 — поперечная рулевая тяга рулевой трапеции; 9 — нижний кронштейн крепления амортизатора; 10 — задний кронштейн опоры рессоры; 11 — амортизатор; 12 — верхний кронштейн крепления амортизатора; 13 — буфер рессоры
Рис. 103. Задняя подвеска автомобиля КамАЗ:
1 — кронштейн крепления корпуса балансира к раме; 2 — корпус оси балансира; 3 — правая задняя рессора; 4 — задний мост; 5, 12 — верхние реактивные штанги; 6 — шаровая опора реактивной штанги; 7 — задняя опора рессоры; 8, 11 — нижние реактивные штанги; 9 — крышка башмака рессоры; 10 — башмак рессоры; 13 — левая задняя рессора; 14 — передняя опора задней рессоры; 15 — средний мост
Для снятия задних рессор у автомобилей КамАЗ-5410, КамАЗ-5320 ослабляются гайки стяжных шпилек щек башмаков рессоры, расшплинтовываются пальцы опор рессор, снимаются шайбы и пальцы выбиваются. У автомобилей КамАЗ-53212, КамАЗ-54112 и КамАЗ-5511 задние рессоры снимаются следующим образом. Отворачиваются ограничители качения мостов, автомобиль поднимается за раму на 25—30 мм для обеспечения зазора между концами рессор и опорами, после этого отворачиваются стремянки и рессоры снимаются. Задняя подвеска и рессоры разбираются, листы рессор и детали подвески подвергаются мойке и дефектации.
Передняя подвеска автомобилей может иметь следующие дефекты: трещины или обломы на листах рессор, деформацию листов рессор, ослабление посадки заклепок крепления хомутов, выкрашивание цементированного слоя на шаровой поверхности пальцев; износ шаровой головки по диаметру; срыв или износ резьбы под гайку.
Задняя подвеска автомобиля может иметь следующие дефекты: износ втулок башмаков, шеек осей под втулки башмаков рессор, конусных отверстий кронштейнов, трещины и обломы кронштейнов.
Ремонт подвески заключается в замене негодных деталей и при необходимости в рихтовке рессор. После этого рессоры собираются и устанавливаются на подвеску.
Перед сборкой рессорные листы смазываются графитовой смазкой.
Сборка и проверка работы амортизаторов Камаз
Сборка амортизатора производится в следующей последовательности. Шток с поршнем вставляется в рабочий цилиндр, устанавливается направляющая штока в цилиндр и сальник резервуара. По штоку детали его опускаются в крайнее положение, затягивается гайка резервуара моментом силы 180—200 Н*м. После этого шток с поршнем опускается в нижнее положение и амортизатор устанавливается на подвеску автомобиля.
После сборки амортизаторы испытываются на стенде. При снижении максимальных сил сопротивления при ходе сжатия и обратном ходе более чем на 25 % по сравнению с нижним пределом, указанным в табл. 46, амортизаторы заменяются. Ремонт амортизаторов производится на заводе-изготовителе.
При подтекании амортизационной жидкости амортизатор зажимается в тисках. При этом отвинчивается гайка резервуара, вынимается шток с поршнем, и из резервуара и рабочего цилиндра сливается остаток амортизационной жидкости. Снятые детали промываются керосином или бензином, после чего устраняется неисправность, вызвавшая подтекание амортизационной жидкости. Цилиндр амортизатора полностью заполняется амортизационной жидкостью.
46. Силы сопротивления штоку поршня амортизатора при рабочем ходе и при возвращении его в исходное положение
Модель автомобиля КамАЗ
Скорость перемещения поршня в цилиндре амортизатора, м/с
Источник
Дипломная работа: Рама и подвеска автомобиля КамАЗ
| Название: Рама и подвеска автомобиля КамАЗ Раздел: Рефераты по транспорту Тип: дипломная работа Добавлен 14:01:55 08 июня 2010 Похожие работы Просмотров: 14730 Комментариев: 13 Оценило: 10 человек Средний балл: 4.1 Оценка: 4 Скачать |
| Введение |
Перевозки автомобильным транспортом предполагают использование подвижного состава (автомобилей и автопоездов), находящегося в исправном техническом состоянии.
Исправное техническое состояние означает полное соответствие подвижного состава нормам, определяемым правилами технической эксплуатации, и характеризует его работоспособность.
Работоспособность автомобиля оценивается совокупностью эксплуатационно-технических качеств — динамичностью, устойчивостью, экономичностью, надежностью, долговечностью, управляемостью и т.д. – которые для каждого автомобиля выражаются конкретными показателями. Чтобы работоспобность автомобиля в процессе эксплуатации находилась на требуемом уровне, значение этих показателей длительное время должны мало измениться по сравнению с их первоначальными величинами.
Однако техническое состояние автомобиля, как и всякой другой машины, в процессе длительной эксплуатации не остается неизменными. Оно ухудшается в следствии изнашивания деталей и механизмов, поломок и других неисправностей, что приводит результате к ухудшению эксплуатационно-технических качеств автомобиля.
Изменение указанных качеств автомобиля по мере увеличения пробега может происходить также в результате несоблюдения правил технической эксплуатации или технического обслуживания автомобиля.
Основным средством уменьшения интенсивности изнашивания деталей и механизмов и предотвращения неисправностей автомобиля, то есть поддержания его в должном техническом состоянии, является своевременное и высококачественное выполнение технического обслуживания.
Под техническим обслуживанием понимают совокупность операций (уборо-моечные, крепежные, регулировочные, смазочные и др.), цель которых – предупредить возникновение неисправностей (повысить надежность) и уменьшить изнашивание деталей (повысить долговечность), а последовательно, длительное время поддерживать автомобиль в состоянии постоянной технической исправности и готовности к работе.
Даже при соблюдении всех мероприятий изнашивание деталей автомобиля может приводить к неисправностям и к необходимости восстановления его работоспособности или ремонта. Следовательно, под ремонтом понимается совокупность технических воздействий, направленных на восстановление технического состояния автомобиля (его агрегатов и механизмов), потерявшего обслуживание и ремонта автомобилей.
Основной документ согласно которому производится ТО и ремонт на автопредприятиях положения о ТО и ремонте ПС автомобильного транспорта.
Согласно этого документа, ТО производится планово-предупредительно, зерез определенный пробег.
Существуют следующие виды ТО и ремонта: ЕО – ежедневное обслуживание, направлено в первую очередь на проверку узлов безопасности перед выходом и по возвращению с линии.
ТО-1 – первое техническое обслуживание, проводится через 3-5 тыс. км. ТО-2 – второе ТО, проводится через 10-15 тыс. км. СО – сезонное обслуживание, проводится весной и осенью. ТР – текущий ремонт, ремонт направленный на восстановление технически неисправного состояния, исключая базовые детали.
Одним из направлений, позволяющих повысить техническое состояние парка автомобилей при минимальных расходах на строительство производственной базы для ТО и текущего ремонта, является строительство и организация баз централизованного обслуживания и ремонта автомобилей. База централизованного обслуживания обеспечивает ТО и Тр несколько автохозяйств, не имеющих собственной производственной базы. Такая форма организации позволяет сконцентрировать средства механизации производственных процессов, повысить производительность труда и качеств работ.
1. Устройство подвески автомобиля КамАЗ
Подвеска автомобиля воспринимает основные динамические нагрузки от воздействия неровностей дороги. Для обеспечения большей плавности хода и для гашения колебаний.
Подвеска передняя автомобилей состоит из двух продольных полуэллиптических рессор, работающих совместно с двумя телескопическими амортизаторами и двумя полыми резиновыми буферами сжатия. В средней части рессоры прикреплены двумя стремянками к площадке балки передней оси. Между рессорами и балкой установлены кронштейны амортизаторов (рис. 1).
Рисунок 1 — Основные детали передней подвески
Передние концы рессор с помощью отъемных ушков и пальцев прикреплены к кронштейнам. Втулки отъемных ушков изготовлены из антифрикционного ковкого чугуна, повышающего износостойкость соединений с пальцами рессор. Задние концы передних рессор скользящие и опираются на сменные защитные сухари и боковые вкладыши.
Коренной лист рессоры прямоугольного сечения, а остальные листы Т-образного сечения. Всего 15 листов. На скользящем конце коренного листа заклепками закреплена накладка, предохраняющая его от износа. Пальцы рессор смазываются через масленку.
Амортизаторы передней подвески соединены с рамой автомобиля и передней осью при помощи пальцев и резиновых втулок. Втулки компенсируют перекосы и смягчают ударные нагрузки, передаваемые от оси автомобиля на раму. С обоих торцов резиновых втулок установлены шайбы.
При движении автомобиля по дороге с небольшими препятствиями амплитуда колебаний подвески незначительна и сопротивление, создаваемое амортизаторами, невелико. На неровной дороге амплитуда колебаний подвески возрастает, при этом амортизатор оказывает большое сопротивление, предотвращая раскачивание автомобиля и поглощая энергию как при плавном, так и при резком сжатии и отдаче рессор.
Для ограничения хода передней подвески служат резиновые полые буферы, закрепленные на лонжеронах рамы.
Подвеска передняя автомобилей КамАЗ-53212, КамАЗ-65115, КамАЗ-53228, КамАЗ-53229 и Ка-мАЗ-54112 имеет стабилизатор поперечной устойчивости, который увеличивает угловую жесткость подвески, уменьшая угол крена подрессорной части автомобиля при действии на автомобиль поперечной (боковой) силы, повышает устойчивость движения автомобиля.
Штанга стабилизатора в средней части закреплена на балке передней оси в резиновых подушках с помощью обойм, накладок и стремянок. Штанга стабилизатора стойками шарнирно соединена с кронштейнами, установленными на левом и правом лонжеронах рамы. Соединение стоек с кронштейнами рамы аналогично креплению амортизатора.
Амортизатор верхней пружиной прикреплен к кронштейну на раме, а нижней — к нижнему кронштейну амортизатора. Принцип действия гидравлических амортизаторов заключается в следующем. При относительных перемещениях подрессорных и неподрессорных частей автомобиля имеющаяся в амортизаторе жидкость, перетекая из одной его полости в другую через небольшие отверстия, оказывает сопротивление вертикальному перемещению штока и гасит колебания рессор.
Задняя подвеска — балансирная, на двух полуэллиптических рессорах, с реактивными штангами с резинометаллическими шарнирами. Концы рессор скользящие по опорам, приваренным к балкам мостов. Ось балансира выполнена цельной, без стяжки. Пальцы реактивной штанги азотированы, опоры рессор усилены. Рессоры в средней части прикреплены стремянками к башмаку рессоры. Концы рессор установлены в опорах. При прогибе рессор концы их скользят в опорах. При ходе мостов вниз рессоры удерживаются в опорах пальцами, зафиксированными от осевых перемещений шплинтами и шайбами. Для ограничения хода мостов вверх и смягчения их ударов о раму на лонжеронах установлены буферы 1.
Толкающие усилия и реактивные моменты передаются на раму шестью реактивными штангами 4. Шарниры реактивных штанг самоподвижные.
Балансирное устройство автомобилей КамАЗ-5320, КамАЗ-55102 и КамАЗ-5410 состоит из двух осей, запрессованных в кронштейны, и башмаков с запрессованными в них втулками из антифрикционного материала. Кронштейны балансирного устройства соединены стяжкой и закреплены шпильками на кронштейнах задней подвески, которые в свою очередь крепятся болтами к лонжеронам рамы. В крышке имеется отверстие с пробкой для заливки масла.
Для предотвращения вытекания смазки в башмаках установлены резиновые армированные манжеты, а для защиты уплотнений от грязи — уплотнительные кольца. Башмаки закреплены на осях разрезными гайками, стянутыми болтами.
При прогибе рессор их концы скользят в опорах и удерживаются в опорах пальцами, зафиксированными от осевых перемещений шплинтами и шайбами. Установленные на лонжеронах буферы служат для ограничения хода мостов вверх и смягчения их ударов о раму. Толкающие усилия и реактивные моменты передаются на раму шестью реактивными штангами 4, снабженными самоподжимными шарнирами (рис. 2).
Две оси балансирного устройства запрессованы в кронштейны, которые соединены стяжкой и закреплены шпильками на кронштейнах задней подвески, прикрепленных болтами к лонжеронам рамы. В башмаки балансирного устройства запрессованы втулки из антифрикционного материала. Башмаки закреплены на осях разрезными гайками, которые стянуты болтами. Для заливки масла служит отверстие с пробкой в крышке, для предотвращения его вытекания установленные в башмаках резиновые армированные манжеты, а для защиты уплотнений от загрязнений — уплотнительные кольца.

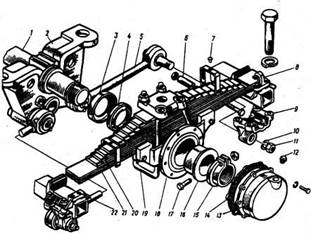

Рисунок 2 — Задняя подвеска автомобилей КамАЗ-53212, -54112 и -5511: 1 — ось; 2 — кронштейн оси балансира; 3 — уплотнитель нос кольцо башмака рессоры; 4 — манжета; 5 — реактивная штанга; 6 — распорная втулка; 7 — заклепка; 8 — ограничитель качания мостов; 9 — нижний реактивный рычаг; 10 — пружинная шайба; 11 — гайка; 12 — пробка; 13 — крышка башмака; 14 — прокладка крышки; 15 — гайка крепления башмака; 16 — втулка башмака; 17 — болт; 18 — башмак рессоры; 19 — стремянка рессоры; 20 — лист № 4; 21 — лист № 1; 22 — передняя опора рессоры
Задняя подвеска автомобилей КамАЗ-53212, -54112 и -5511 отличается тем, что имеет балансирное устройство с одной осью 7, запрессованной в кронштейн 2 балансира. Опоры 22 рессоры и нижние реактивные рычаги 9 фиксируются на мостах установочными пластинами и закрепляются шпильками (рис. 3).
Рисунок 3 — Реактивная штанга: 1 — масленка; 2 — гайка; 3 -шайба пружинная; 4 — сальник; 5 — штанга; 6 — заклепка; 7 — вкладыш внутренний; 8 — палец; 9 — вкладыш наружный; 10 — пружина; 11 — прокладка; 12 – крышка
Рама автомобиля КамАЗ (рис. 4).

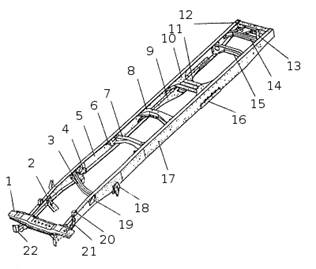

Рисунок 4 — Рама автомобиля КамАЗ. Рама автомобиля: 1 — поперечина № 1; 2 — кронштейн передней опоры силового агрегата; 3 -поперечина № 2; 4 — кронштейн задней опоры двигателя; 5 — лонжерон правый; 6 — кронштейн балки поддерживающей опоры силового агрегата; 7 — поперечина № 3; 8 — поперечина № 4; 9 — косынка нижняя поперечины № 5; 10 — косынка верхняя поперечины № 5; 11 -поперечина № 5; 12 — поперечина задняя; 13 — раскос задней поперечины; 14 — поперечина № 7; 15 — поперечина №6; 16 — прокладка кронштейна балансирной подвески; 17 — лонжерон левый; 18 — задний кронштейн передней подвески; 19 — кронштейн амортизатора; 20 — кронштейн опоры радиатора; 21-кронштейн передний передней подвески; 22 — кронштейн буфера
Опоры рессоры и нижние реактивные рычаги для облегчения ремонта выполнены съемными. Опоры зафиксированы от перемещения установочными пластинами. Для ограничения хода мостов вниз на опорах рессор установлены ограничители качания мостов.
Автомобили КамАЗ различных моделей и комплектаций имеют рамы различающиеся: длинной в зависимости от базы; количеством и конструкцией поперечин; усилительными накладками и их конструкцией; кронштейнами и их положением.
2. Техническое обслуживание
Планово-предупредительная система технического обслуживания автомобилей построена так, что при выполнении каждого последующего вида технического обслуживания повторяют большинство операций предыдущих обслуживаний.Для чёткого выполнения все операции технических обслуживаний распределяют по видам работ: уборочно-моечные, осмотровые, крепёжные, контрольные, регулировочные, заправочно-смазочные, шиномонтажные.Операции технического обслуживания связанные с ходовой частью осуществляются только при ЕО, ТО – 1 и ТО – 2. 2.1 Ежедневное техническое обслуживание При ежедневном техническом обслуживании необходимо мыть раму и другие узлы и детали ходовой части, проверять состояние рессор и амортизаторов. 2.2 Техническое обслуживание № 1 Крепёжные работы. Проверяют надёжность крепления грузовой платформы к раме, с помощью лёгких ударов молотка по заклёпочным креплениям. Все болтовые соединения должны быть полностью затянуты.При проверке креплений задних колёс предварительно ослабляют гайку крепления наружных колёс, подтягивают гайки крепления внутренних колёс, а затем затягивают гайки крепления наружных колёс.При проверке крепления амортизаторов передней подвески и их кронштейнов проверяют состояние резиновых втулок амортизаторов, подтекание жидкости. Не должно быть трещин, вмятин, люфта проушин амортизаторов на пальцах. Если жидкость подтекает через сальники, необходимо подтянуть гайку резервуара с момента затяжки до 6 – 7 кГ.Колёса должны быть надёжно закреплены, при покачивании колеса не должно быть стуков и скрипа.Контрольно-регулировочные работы. Вывешивают передние колеса, резким покачиванием колёс проверяют легкость вращения колёс и люфт в подшипниках.Осевого люфта передних колёс не должно быть. В противном случае отвёртывают болты крепления крышки ступицы и осторожно снимают крышку, чтобы не повредить прокладку. Затем нужно отогнуть замочную шайбу, отвернуть контргайку, снять замочное кольцо и замочную шайбу, затянуть регулировочную гайку, поворачивая колесо до тугого вращения для правильного размещения роликов в подшипниках, отвернуть на пол оборота и проверить вращение колеса.Колесо после регулировки должно свободно вращаться без заметного люфта в подшипниках. После этого устанавливают замочное кольцо и замочную шайбу так, чтобы её выступ вошёл в одно из отверстий замочного кольца.Навертывают контргайку до отказа, загибают замочную шайбу на контргайку, ставят и закрепляют крышку ступицы и опускают передние колёса. В пути окончательно проверяют регулировку подшипников по нагреванию ступицы колеса. 2.3 Техническое обслуживание №2 Крепёжные работы. Проверяют крепление крыльев, облицовки, кронштейнов, подножек к кронштейнам, кронштейнов к раме автомобиля. При резком покачивании проверяемых деталей не должно быть слышно скрипа и дребезжаний. Ослабленные соединения подтягивают гаечными ключами.Проверяют затяжку гаек передних и задних колёс автомобиля, защёлки кронштейна запасного колеса, бампера, буксирных крюков и кронштейнов. При проверке крепления задних колёс предварительно ослабляют гайки крепления наружных колёс, подтягивают гайки крепления внутренних колёс, а затем затягивают гайки крепления наружных колёс. Все болтовые соединения должны быть полностью затянуты. Не должно быть ослабления крепления топливного бака, брызговиков платформы, капота.Проверяют крепление двигателя на передних и задних опорах, крепление реактивной тяги, сняв брызговики двигателя. Если крепление ослаблено, его расшплинтовывают, подтягивают гайки передних опор с моментом затяжки до 8–10 кГм, задней опоры с моментом затяжки до 20 – 25 кГм и вновь зашплинтовывают. Натяг резьбовыми соединениями крепления реактивной тяги должен обеспечивать амортизирующее воздействие буфера без видимых перемещений двигателя на раме.Проверяют крепление амортизаторов передней подвески и их кронштейнов.Гайки пальцев крепления амортизаторов на балке передней оси и на кронштейне рамы должны быть полностью затянуты, разрушения резиновых втулок амортизаторов и подтекания жидкости не допускается. Если обнаружена течь через сальники, нужно снять амортизатор и подтянуть гайку резервуара с моментом затяжки до 6 – 7 кГм.Момент затяжки гайки крепления сошки на валу должен быть в пределах от 25 до 30 кГм. Проверяют крепление приёмной трубы глушителя и глушителя к раме. Пропуск газов в местах соединения не допускается. Проверяют крепление передних, задних и дополнительных рессор, кабины к раме. Листы рессор не должны иметь трещин и изломов, крепление хомутов, стремянок рессор должно быть надёжным. Затягивают гайки стремянок равномерно с моментом затяжки до 25 – 30 кГм и моментом затяжки отъёмных ушков 5 – 10 кГм. Резиновые буфера ограничения хода рессор и их прокладки не должны иметь повреждения и ослабления крепления. Убеждаются в исправном состоянии кронштейнов, прокладок, болтов и гаек крепления кабины на раме.Передний мост поднимают домкратом. При регулировке подшипников ступиц передних колёс затягивают подшипники колёс до тугого вращения и ослабляют затяжку на регулировочную гайку.После регулировки подшипников колесо должно вращаться от руки. Лёгкость вращения колеса считается достаточной, если после прекращения воздействия на него колесо сделает 5 – 6 оборотов. Недопустим люфт колеса.Углы установки передних колёс. Углами установки передних колёс являются: угол развала колёс, угол поперечного (бокового) наклона шкворня, угол продольного наклона шкворня, угол схождения колёс.Угол развала колёс грузовых автомобилей не регулируется. Его обеспечивает наклон цапфы поворотного кулака при изготовлении и ремонте.Однако во время эксплуатации автомобиля правильный угол развала может быть нарушен вследствие износа втулок шкворней и появления увеличенных зазоров в подшипниках ступиц колёс, поэтому необходимо периодически проверять правильность угла развала, своевременно регулировать и заменять втулки шкворней.При замере необходимо установить автомобиль на ровной горизонтальной площадке, тщательно отрегулировать подшипники и устранить люфт во втулках шкворней. Замеряют угол развала колёс с помощью прибора (с уровнем) ГАРО следующим образом. Устанавливают передние колёса автомобиля в положение прямолинейного движения. Укрепляют прибор вверх уровнями на правом переднем колесе и с помощью шаровой головки выравнивают прибор в горизонтальном положении по установочным уровням. Перекатывают автомобиль на расстояние, равное половине оборота колеса. Пузырёк уровня поперечного наклона должен остановиться против нуля. По шкале определяют угол развала колеса. Повторяют те же операции с левым передним колесом.Угол поперечного (бокового) наклона шкворня образуется между осью шкворня и вертикальной плоскостью, параллельной продольной оси автомобиля. Он изменяется вследствие изгиба цапф, стоек, передней оси (у автомобилей с неразрезной осью). Угол не регулируют, его восстанавливают при ремонте.Неправильные углы установки шкворней вызывают повышенный износ шин, втулок, шкворней, подшипников, ступиц, сопряжений, тяг рулевого управления.Угол продольного наклона шкворня образуется между осью шкворня и вертикальной плоскостью, перпендикулярной оси автомобиля. От него зависит хорошая устойчивость и управляемость. Если автомобиль при нормальном давлении воздуха в шинах уводит в одну сторону, значит углы продольного наклона обоих колёс не одинаковы. Во время эксплуатации автомобиля угол продольного наклона шкворня может уменьшаться из-за осадки или поломки передней подвески, износа втулок шкворней и изгиба балки. Угол не регулируется, его восстанавливают при ремонте. Для обеспечения правильности угла не рекомендуется ставить на один автомобиль рессоры разной упругости.Определяют углы поперечного и продольного наклоны шкворня с помощью прибора ГАРО. Для этого передние колёса автомобиля устанавливают на поворотные диски вогнутой стороной к колесу (в положение, соответствующее движению по прямой). Последовательно устанавливая прибор на колёсах, поворачивают их на ± 200 от нулевого деления и определяют углы наклона шкворня по соответствующим шкалам прибора. Угол схождения колёс характеризуется разностью расстояний между внутренними частями шин (или ободов) впереди и сзади оси А – Б.В процессе эксплуатации автомобиля схождение передних колёс изменяется из-за погнутости поперечной тяги, увеличения зазоров в шаровых пальцах. Неправильная величина схождения колёс вызывает интенсивный износ шин и увеличивает расход топлива.Проверяют схождение колёс специальной линейкой, которую устанавливают в упор между колёсами при расположении автомобиля на горизонтальной площадке (или при обслуживании – на осмотровой канаве). Длину линейки регулируют так, чтобы при её установке впереди передней оси, когда её упоры прижимаются к выпуклым частям шин, а нижние концы цепочек касаются пола (длина цепочки 200 мм), нулевое деление подвижной шкалы находилось против стрелки. Затем автомобиль перекатывают вперёд так, чтобы линейка оказалась позади передней оси, а нижние концы цепочек линейки касались пола. Схождение колёс в этом положении линейки отсчитывают по шкале. Нарушение схождения колёс регулируют изменением длины поперечной рулевой тяги. Для этого расшплинтовывают и ослабляют гайки крепления наконечников поперечной рулевой тяги. Трубным ключом поворачивают поперечную рулевую тягу против часовой стрелки (если смотреть на автомобиль с левой стороны), чтобы уменьшить – по часовой стрелке. После регулировки и проверки гайки крепления наконечников надёжно затягивают и шплинтуют.
3. Передние и задние рессоры. Основные дефекты передних и задних рессор: обломы и трещины на листах рессор, износ верхних и нижних опор 3.1 Переднюю рессору заменяют в следующей последовательности Устанавливают автомобиль на пост, затормаживают ручным тормозом и укладывают упоры под задние колёса, отвёртывают болты крепления крышек переднего и заднего кронштейна и снимают крышки с нижними опорами рессор, отвёртывают гайки крепления стремянок рессоры и снимают стремянки и прокладку с буфером в сборе. Приподнимают переднюю часть автомобиля кран-балкой и подводят под раму подставку. Снимают с переднего и заднего концов рессоры верхние опоры и вынимают из кронштейна упор. Снимают переднюю рессору с автомобиля и направляют в ремонт.Переднюю рессору устанавливают в обратной последовательности. Для правильной установки крепления концов рессоры в резиновых опорах её выпрямляют с помощью приспособления до горизонтального положения. При неправильной установке рессоры резиновые опоры не самоустанавливаются, что приводит к их быстрому износу. 3.2 Задняя рессора Аналогично заменяют задние рессоры. Снятую с автомобиля рессору устанавливают на стол стенда для разборки и сборки рессор и закрепляют за боковые поверхности листов, затем отвёртывают гайки болтов хомутов рессоры, выбивают болты и снимают распорные втулки. Ослабляют крепление рессоры, укладывают её боковой поверхностью на стол стенда и закрепляют за верхний и нижний листы. Затем отвёртывают гайку центрового болта, ослабляют зажим стенда и снимают разобранную на листы рессору. Проверяют состояние листов рессоры, хомутов и чашек.На листах рессоры не должно быть трещин и обломков. Износ листов рессор по толщине более 1,0 мм не допускается. На хомутах рессоры также не должно быть обломов и трещин. Ослабление заклёпок крепления хомутов и чашек не допускается. Износ отверстия во втулке ушка задней рессоры до размера более 40,4 мм не допускается.Годные для сборки листы рессор очищают от коррозии, рихтуют на станке мод.2470А ГАРО по шаблону и смазывают графитной смазкой.Подготовленные к сборке листы рессоры надевают по порядку на оправку, устанавливают боковой поверхностью листов на стенд и сжимают. Вынимают оправку, устанавливают центровой болт и затягивают гайку болта. Листы рессоры автомобиля ЗИЛ -130 собирают так, чтобы штампованные выступы входили во впадины каждого листа. В проушины хомутов устанавливают стяжные болты и распорные втулки и навёртывают на болты гайки. После сборки проверяют стрелку прогиба рессоры, натягивая тонкую проволоку с грузом по торцевым поверхностям чашек верхнего коренного листа передней рессоры.
При разборке рессор в случае износа накладки скользящего конца коренного листа передней рессоры снимите накладку, в дальнейшем эксплуатируйте рессору без накладки. Замерьте зазоры между пальцами и втулками отъемных ушков. Номинальный зазор между пальцем и втулкой 0,17. 0,39 мм при номинальном диаметре пальца 39,95. 40,00 мм. Если зазор больше 2 мм, то замените изношенные детали.
Замените втулки, имеющие значительные выкрашивания одного из торцов (свыше 60 % от поверхности торца втулки). При износе боковых сухарей передних рессор на глубину до 3 мм замените их (номинальная толщина сухарей — 8 мм). При износе верхних сухарей передних рессор на глубину до 3 мм спрессуйте их с кронштейнов, разверните на 180° и вновь напрессуйте. При износе концов первых коренных листов рессор задней подвески на 40. 50% толщины поменяйте местами первый и третий листы.
Для предохранения опор рессор задней подвески от интенсивного износа на их опорные поверхности наплавлен слой твердого сплава (HRC 56. 62) на глубину 2. 4 мм. При износе этого слоя произведите его повторную наплавку электродом ЭН-60М-3,0-1 ГОСТ 9466-75. На автомобилях КамАЗ-53212, Ка-мАЗ-55111 и КамАЗ-54112 твердый сплав глубиной 2. 4 мм наплавлен и на боковые стороны опор. При суммарном зазоре более 10 мм между наружными и внутренними боковинами опор и рессорами произведите наплавку твердого сплава на боковины опор рессор, обеспечив суммарный зазор 3. 5 мм.
При сборке рессор смажьте графитной смазкой трущиеся поверхности листов, так же смажьте ушки и пальцы передних рессор. Передние и задние рессоры устанавливайте на автомобиль попарно с разницей прогиба не более 10 мм.
Во избежание поломок рессор и износа щек башмаков при проведении ремонта:
— гайки крепления передних рессор затягивайте с моментом 431-490 Н.м (44-50 кгс.м);
— гайки крепления задних рессор затягивайте с моментом 785-883 Н.м (80-90 кгс.м);
Для снятия реактивных штанг с автомобиля используйте съемник: для этого, отвернув гайки 5 (рисунок 5), снимите крышку 4, штангу пропустите между шпильками съемника, наденьте на шпильки крышку 4 и заверните гайки 5.
Рисунок 5 — Снятие съемником пальцев реактивных штанг: 1 -винт; 2 — корпус; 3 — клин; 4 — крышка; 5 — гайка; 6 – шпилька
Клин 3 заведите до упора между торцами наконечника штанги и проушины пальца, при этом винт 1 должен быть в крайнем правом положении. Затяните гайки 5 и, вворачивая винт 1 в корпус 2, выпрессуйте палец из проушины. Замена вкладышей и пальцев реактивных штанг производится при осевом люфте в реактивной штанге более 1,3 мм
Для регулирования осевого зазора в башмаке балансирного устройства:
— поднимите автомобиль за раму и установите на подставки. Обеспечьте возможность поворачивания балансира, отделив концы задней рессоры от опор мостов или сняв рессору;
— заверните разрезную гайку так, чтобы балансир не поворачивался от руки;
— отверните гайку на 1/6 оборота, затяните стяжной болт с моментом 78,2. 98,1 Н.м (8. 10 кгс.м) и проверьте возможность поворачивания балансира от руки. Если балансир не поворачивается, дополнительно отпустите разрезную гайку, предварительно ослабив стяжной болт.
При разборке балансирного устройства в случае износа осей и втулок башмаков балансирного устройства выше допустимого отшлифуйте оси до устранения следов износа и установите ремонтные (уменьшенные по внутреннему диаметру) втулки. При номинальном диаметре оси балансира 87,93. 88,00 мм номинальный зазор между осью и втулками должен быть 0,120. 0,305 мм. Допустимый без ремонта зазор между осью и втулками не более 1,0 мм.
Амортизаторы заменяйте при снижении максимальных сил сопротивления на ходе сжатия и отбоя более чем на 25% по сравнению с нижним пределом, указанным в таблице 1
Таблица 1 — Силы сопротивления амортизатора при ходе отбоя и ходе сжатия
| Скорость поршня, м/с | Сила сопротивления, N (кгс) | |
| при ходе отбоя | при ходе сжатия | |
| 1373. 1962 (140. 200) 3626. 4415 (370. 450) | ||
