Упор газовый как ремонт
Activist
Группа: Участник
Сообщений: 479
Регистрация: 12.06.2007
Пользователь №: 49546
Подавляющее большинство современных и не очень автомобилей имеют в своей конструкции такие элементы, как газовые упоры (например капота, двери багажника, стекла на двери багажника и т.п.).
В моем случае проблема возникла на Nissan X-Trail, так что первыми подопытными оказались газовые упоры с багажника ниссана. Чаще всего газовые упоры выходят из строя в морозы. сальник штока дубеет и при работе упора газ из упора со временем выходит через уплотнение сальником штока. При этом в теплое время года эти упоры могу прослужить еще не один год. Так вот. В прошлом году батя поменял два упора на контрактные целые. Этой зимой в первые же морозы получил крышкой багажника по голове. А на икстрейле она весьма тяжелая. Стоимость новых нормальных упоров очень неприличная, поэтому озвучивать ее я не буду.
Так вот. Шарился я тут по просторам интернета и попалась мне на глаза информация о существовании так называемых «газовых пружин» для пневматических винтовок. Кому интересно, что это — погуглите, информации полно. А зацепило меня это тем, что «пружины» эти люди делают как раз таки из автомобильных газовых упоров. И для заправки готовой «пружины» используют примитивную оправку. Тут, правда, стоит отметить, что мнение о том, что почти у всех упоров наружный диаметр корпуса 18мм не соответствует действительности. Наиболее распространенные диаметры — 18мм и 19мм. А вот шток да, 8мм в подавляющем большинстве.
Важный нюанс — кронштейн на штоке должен быть съемным. На всех импортных упорах, какие я видел это соблюдается. А вот на нашемарки в последние годы кронштейны стали приваривать. К ним оправки уже другие нужны, таких у меня в хозяйстве не водится.
Теперь, собственно, ради чего эта тема. Кому не хочется платить за новые и/или контрактные газовые упоры — могу заправить ваши б/у.
Условия:
1) шток без видимых повреждений (царапины, коррозия и т.п.)
2) диаметр штока 8 мм
3) наружный диаметр корпуса упора 18 или 19 мм
4) само «железо» упора целое
Тема в данный момент меня интересует в первую очередь не с финансовой точки, а ради набора статистики по продолжительности работы после заправки. Поэтому ваш отзыв о полученных результатах в данной теме мне очень поможет, а оплата за потраченное время целиком и полностью пусть будет на совести владельца газового упора. От хороших людей мне достаточно будет услышать и простое человеческое «Спасибо». Территориально нахожусь на ВЦ, в Институте Катализа. Можно также в Бердске на БДО со мной пересечься.
По всем вопросам пишите тут в теме или в ЛС.
Так как я этим могу заняться только в свободное от работы время, то и заправку смогу осуществить не в ущерб своей работе.
Источник

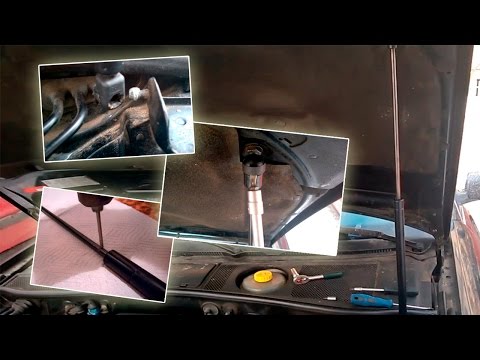

Ремонт газовых упоров капота
У многих иномарок капот поднимается при помощи газовых упоров, наподобие таких, которые открывают и держат пятую дверь у хэтчбеков. Такие газовые упоры достаточно удобны, и не будет мешать штатная подставка, расположенная у передней кромки капота.
Установим такие газовые упоры и на наш ВАЗ 2109.
Установить упоры можно по разному. Существуют штатные упоры, которые устанавливаются с одной стороны капота. Так как это элемент тюнинга, то не всем это будет доступно, как по цене, так и по наличию в местных торговых точках. Хотя в наше время все можно заказать через интернет было бы желание.
В этой же статье мы рассмотрим, как воспользоваться штатными запчастями.
На роль упоров капота ВАЗ 2109 отлично подходят газовые упоры пятой двери. Их можно установить, просверлив 4 отверстия диаметром 8 мм, согласно рисунков:
Все, что останется сделать – это установить газовые упоры в готовые отверстия, и закрепить их при помощи болтов. Для надежности можно накрутить с обратной стороны гайки.
Указанная конструкция не будет задевать за окружающие детали, но если вы устанавливали что-либо нестандартное под капотом, например, растяжку передних стоек, лучше предварительно примерить положение упоров, чтобы в сложенном состоянии они ни за что не задевали.
Так как тема напрямую касается автомобилей, а из тех, про которые я веду БЖ только у Соренты есть в конструкции такие элементы (причем сразу аж 6шт), то пусть запись будет здесь.
На самом деле проблема возникла на Nissan X-Trail у моего отца, но и Соренты это скоро коснется (стекло двери багажника зимой плохо держалось в открытом положении). Так что первыми подопытными оказались газовые упоры с багажника ниссана. Как известно, чаще всего газовые упоры выходят из строя в морозы. сальник штока дубеет и при работе упора газ из упора со временем выходит через уплотнение сальником штока. При этом в теплое время года эти упоры могу прослужить еще не один год. Так вот. В прошлом году батя поменял два упора на контрактные целые. Этой зимой в первые же морозы получил крышкой багажника по голове. А на икстрейле она весьма тяжелая. Стоимость новых нормальных упоров очень неприличная, поэтому озвучивать ее я не буду.
Так вот. Шарился я тут по просторам интернета и попалась мне на глаза информация о существовании так называемых «газовых пружин» для пневматических винтовок. Кому интересно, что это — погуглите, информации полно. А зацепило меня это тем, что «пружины» эти люди делают как раз таки из автомобильных газовых упоров. И для заправки готовой «пружины» используют примитивную оправку. Тут, правда, стоит отметить, что мнение о том, что почти у всех упоров наружный диаметр корпуса 18мм не соответствует действительности. Наиболее распространенные диаметры — 18мм и 19мм. А вот шток да, 8мм в подавляющем большинстве. Под эти размеры я и заказал в наших мастерских оправки.
Важный нюанс — кронштейн на штоке должен быть съемным. На всех импортных упорах, какие я видел это соблюдается. А вот на нашемарки в последние годы кронштейны стали приваривать. К ним оправки уже другие нужны.
Надеваем оправку на газовый упор, закрепляем в струбцине и… Заправляем газом до требуемого давления. Давление рассчитываем исходя из требуемого услилия сжатия. В данном случае паспортное усилие 60 кг/см2. Соответственно, так как площадь сечения штока около 0,5 см2, то давление внутри упора должно быть 120кг/см2, т.е. 120 атм. Штатно упоры заправляют либо азотом, либо сжатым воздухом. Ни того, ни другого под рукой у меня нет, аргона в баллоне осталось 110 очков, а вот гелия еще 145 атм есть. Им и заправил. Вариант не самый хороший, но что есть. Проверил сальник на герметичность — держит.
Так что кому надо заправить газовые упоры — обращайтесь. Только сразу говорите, какое усилие на сжатие необходимо получить.
Ремонт составляющих капота − задача, которую готовы в сжатые сроки и недорого выполнить мастера сети кузовных автостанций «Профессионал». Казалось бы, небольшие поломки не так важны, но они доставляют немало хлопот. Ремонт замка, петли, троса, амортизатора капота − всё это сделают наши специалисты. Каждая деталь будет работать, как надо.
Специфика ремонта вспомогательных деталей кузова
Чаще всего в работе мы сталкиваемся с необходимостью провести такие манипуляции, как:
- регулировка деталей с целью их центрирования и достижения правильного положения;
- замена личинки замка в случае её поломки;
- ремонт утеплителя капота.
Источник
Выбор и замена газовых упоров капота, багажника автомобиля
Строго говоря, устройства, поддерживающие в открытом состоянии крышку капота или багажника, амортизаторами не являются. Это газовые пружины, в которых используются свойства газов с целью аккумулировать энергию при сжатии. Но поскольку определённые демпфирующие способности там присутствуют, а само устройство внешне очень похоже на обычный автомобильный телескопический амортизатор, то не совсем точное обозначение прижилось и активно используется всеми, кроме производителей.
Предназначение амортизаторов капота и багажника
При открывании крышек капота или багажника иногда приходится преодолевать значительное усилие из-за большой массы металла, стекла и механизмов, в них заключённой. Частично избавить руки водителя от нагрузки поможет пружинный механизм, подпирающий крышку.
Раньше пружины изготавливались из металла и имели значительные размеры и массу. К тому же для них нужна была дополнительная арматура в виде тяг и рычагов, иногда скомпонованных в весьма замысловатые механизмы. Ведь рабочий ход витой цилиндрической пружины или торсиона достаточно ограничен, а капот распахивается на большой угол.
Помогло инженерам внедрение пневматических упоров (газовых пружин). Сжимающийся в них газ допускает значительную разницу по давлению в крайних положениях и предварительное поджатие в виде заложенного заводом количества воздуха или азота в ограниченного размера рабочей камере. Качественное уплотнение штока позволяет долгое хранение и работу без потери рабочего усилия.
Разновидности упоров для авто
При всей теоретической простоте газового упора конструктивно это сложное устройство с тщательно проработанной начинкой.
Помимо собственно усилия на штоке, пружина должна обеспечивать демпфирование быстрого хода штока, чтобы избежать ударов в крайних положениях и плавно перемещать крышку между ними. Тут и потребуются дополнительные амортизационные свойства. Газовый упор по конструкции станет ещё ближе к стойке подвески.
Газовые
В простейших упорах масло имеется, но служит оно лишь для смазки уплотнений. Газ уплотняется поршнем с манжетами, а демпфирование хода штока чисто пневматическое, за счёт перепуска газа через поршень.
Масляные
Чисто масляных упоров не существует по определению, ведь это газовая пружина. В некоторых применениях жидкостные пружины используются, но к автомобилям это не имеет отношения. Жидкость очень ограниченно сжимается, поэтому использовать такой эффект в упоре крышки багажника затруднительно и нерационально.
Понятие масляных упоров скорее всего пришло из техники амортизаторов подвески, где действительно применяется лишь масло, а упругий элемент отсутствует.
Газо-масляные
Наиболее распространённая схема автомобильных газовых пружин в качестве упоров для багажника и капота. Между поршнем штока и уплотнением располагается добавочная масляная камера, которая улучшает герметичность воздушной камеры высокого давления и обеспечивает мягкое гашение скорости в конце хода штока.
При перемещении поршня его скорость ограничивается пневматически, а при входе в область масла усилие гашения возрастает из-за резкого роста вязкости.
Самые популярные бренды — ТОП-5
Тонкости конструирования и производства долговечных газовых упоров даются не всем фирмам, что позволило сформировать пятёрку лучших, хотя производителей на самом деле во много раз больше.
- Lesjofors (Швеция), по мнению многих, лучший производитель пружин и газовых упоров для автомобилей. При этом цена далеко не запредельная, а ассортимент охватывает практически все марки и модели автомобилей.
- Kilen (Германия), бренд, родственный шведскому, сейчас эти изделия представляются одной компанией. Сложно сказать, кто из них лидирует, обе марки достойны, выбор можно делать скорее по цене и номенклатуре.
- Stabilus (Германия), специализированный поставщик газовых пружин, в том числе и на конвейеры немецкой «большой тройки». Уже одно это говорит о качестве продукции.
- JP Group (Дания), достаточно качественные бюджетные изделия. Несмотря на принадлежность к среднему ценовому сегменту, продукцию можно приобретать и устанавливать.
- Fenox (Беларусь), недорогие упоры с приемлемым качеством. Широкий выбор, оптимальны для отечественных автомобилей.
Как выбрать упоры для капота и багажника
Не стоит обязательно покупать оригинальную запчасть. Производители автомобилей не занимаются самостоятельным изготовлением газовых пружин, у них есть дела поважнее.
Всё, что они делают на рынке запчастей – это упаковывают купленный у специализированной фирмы товар под собственным брендом и назначают цену вдвое и более. Поэтому разумнее узнать из каталогов кросс-номера неоригинальных деталей от известной фирмы и существенно сэкономить.
Как заменить амортизатор капота
Если деталь не оригинальная и не подходит по кросс-номеру, то убедиться в её соответствии можно по замерам длины упора в открытом и закрытом состоянии. Но и этого недостаточно, все пружины имеют разное усилие.
Можно ошибочно приобрести деталь, которая не сможет приподнять тяжёлый капот даже летом (самое тяжёлое время для сжатого газа – зима с её низкими температурами) или наоборот, крышка будет рваться из рук, деформироваться и сопротивляться при закрывании. Возможно и заклинивание замка.
Сам процесс замены проблемы не составит. Крепёжные элементы имеют лёгкий доступ, наглядны и интуитивно понятны. Снимается старый упор, крышка подпирается, после чего последовательно навинчиваются верхнее и нижнее крепления нового.
Лучше работать с помощником, поскольку новые упоры очень тугие, будет неудобно одновременно держать шток и вращать винт крепления.

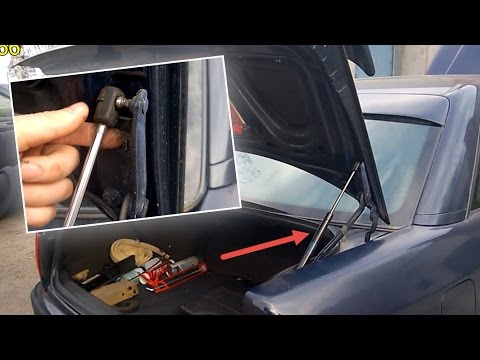

Замена упоров крышки багажника
Процедуры полностью аналогичны крышке капота. Обеспечить временный упор тяжёлой двери багажного отделения надо надёжно и внимательно, возможны травмы. Помощник очень желателен, особенно при отсутствии опыта.
Шарнирное соединение упора следует смазать перед установкой, использовав силиконовую многофункциональную консистентную смазку. Для отворачивания винта с шаровой головкой используется рожковый ключ.
