Ушм ремонт редуктора замена подшипника

Замена подшипника редуктора ушм

Особенности конструкции

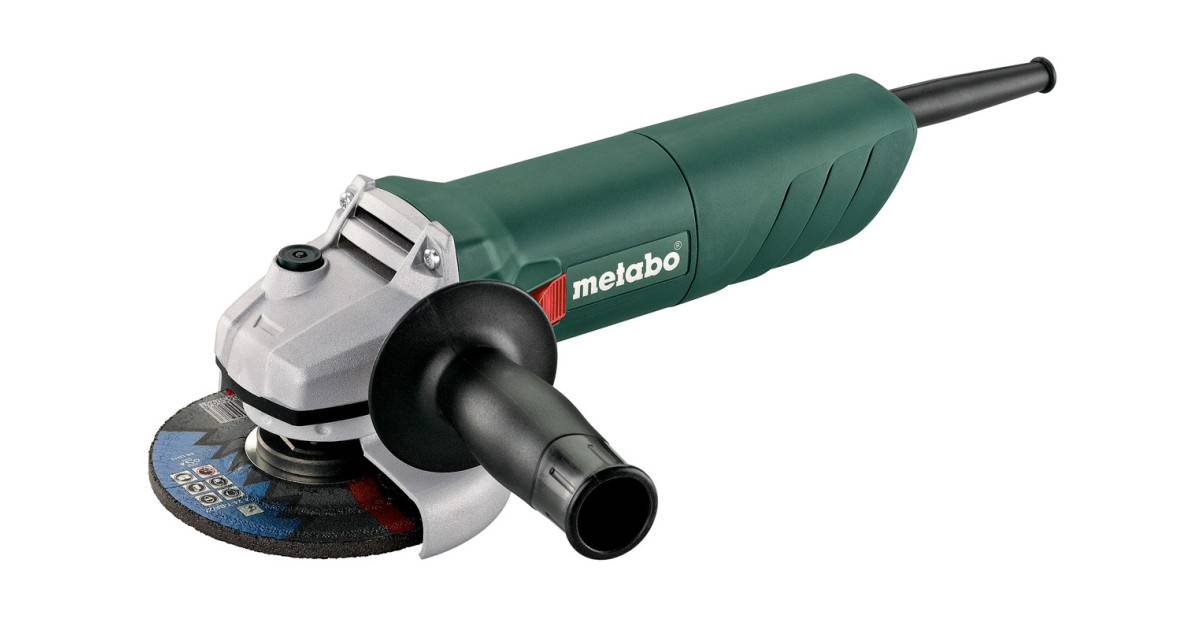

Угловые шлифовальные машины Metabo имеют ряд запатентованных конструктивных особенностей.

• Рукоять VibraTech, которая снижает вибрацию, ощутимую человеком, работающим с прибором, на 60%. Это позволяет вполне комфортно использовать прибор долгое время.
• Муфта Metabo S-automatic, которая обеспечивает безопасность во время работы. Данная конструкция предотвратит опасные рывки в работе инструмента, если вдруг у вас заклинит диск.
• Зажимная гайка Quick, которая позволяет заменить круг болгарки, не используя ключ. Данное устройство стоит не на всех моделях УШМ Metabo.
• Дисковый тормоз позволяет полностью застопорить диск болгарки в течение нескольких первых секунд после выключения прибора. Установлен на машинах серии WB.
• Кнопка включения хорошо герметизирована и предотвращает любые электрические пробои. Кроме того, она оборудована защитным предохранителем, который предотвращает несанкционированное включение прибора.
• Технологические прорези в корпусе обеспечивают отличную вентиляцию двигателя, тем самым не давая ему перегреваться при длительной работе.
• Редуктор в болгарках Metabo сделан полностью металлическим, что позволяет быстро отводить тепло, а значит, продлевает жизнь всему механизму.

Преимущества и недостатки

Болгарка Metabo создана для работ по шлифовке, резке, зачистке изделий из различных материалов, будь то камень, дерево, металл или пластик.

Данный электроинструмент имеет ряд преимуществ.

• Высокое качество. Товар сертифицирован и соответствует нормативным документам, разработанным в России и Европе.
• Размеры. Приборы имеют компактные размеры, при этом выдают довольно большую мощность.
• Модельный ряд. Производитель предлагает огромный выбор болгарок с различным набором функций. Здесь вы найдете прибор с нужными именно вам характеристиками.
• Гарантийный срок. Производитель дает гарантию на свой инструмент, которая составляет 3 года, в том числе и на аккумуляторы.

К недостаткам болгарки Metabo можно отнести лишь их цену, которая довольно высокая. Но качество прибора вполне ее оправдывает.

Болгарки Metabo можно разделить на несколько видов.

По типу питания

Здесь представлены как инструменты, работающие от сети, так и аккумуляторные модели. Компания Metabo направила свои разработки на освобождение строительной площадки от сетевых проводов, поэтому многие модели УШМ данного производителя работают от батареи. Хотя для консервативных строителей есть в ассортименте Metabo и сетевые приборы.

Также под данным брендом выпускаются и пневматические болгарки. В их устройстве отсутствует двигатель, а запуск прибора осуществляется путем подачи сжатого воздуха, который воздействует на лопасти внутри прибора и заставляет круг вращаться.

По применению

Болгарки Metabo выпускаются как в бытовом исполнении, где мощность прибора невелика, так и в профессиональном с более широким функционалом и увеличенной мощностью и крутящим моментом.

По размеру дисков

Производитель выпускает УШМ с различным диаметром отрезных кругов. Так, компактные модели бытового назначения имеют диаметр устанавливаемого круга 10-15 см. У профессиональных же инструментов данный размер доходит до 23 см.

Есть в ассортименте болгарок ТМ Metabo и УШМ с плоским редуктором.

Необходимый для ремонта инструмент

Чтобы произвести ремонт болгарки Bosch, без инструмента не обойтись. Сразу оговоримся, если у вас есть шуруповерт, то это значительно ускорит процесс разборки и сборки инструмента.

Но можно обойтись и набором отверток, предпочтительнее с храповым механизмом. Не обойтись и без рожкового ключа, которым будете отвинчивать гайку крепления ведущей косозубой шестерни.

Для демонтажа подшипников лучше иметь специальный съемник.

Диагностику электрической части можно провести при помощи тестера или прибора определения короткого замыкания витков.

Особенно он полезен тем, что позволяет определить неисправность ротора или статора, не снимая узел.

Схема болгарки Бош поможет выполнить ремонт самостоятельно, а настоящая инструкция поможет достойно справиться с любой проблемой.

Разборка болгарки Бош своими руками

Для владельца электроинструмента знание его устройства и умение разбирать является обязательной задачей.

Знание порядка разборки болгарки позволяет самостоятельно выполнять такие работы, как замена смазки, смена подшипников и угольных щеток.

Чтобы отсоединить корпус редуктора поз.821 от корпуса статора поз.888, надо разобрать(снять) корпус ручки болгарки поз.24.

Эту операция необходимо выполнить, чтобы достать угольные щетки поз.810, держащие коллектор ротора.

На втором этапе открутите 4(четыре) винта поз.61, крепящих корпуса редуктора и статора.

Вытащив ротор совместно с редуктором, приступайте к разборке редуктора.

Ремонт болгарки Бош начинается с разборки редуктора поз.821. Разборка редуктора начинается с выкручивания 4(четыре) винтов поз.60. Как правило, на заводе винты вкручены на герметике. Придется приложить определенные усилия.

Сразу отметим! У болгарок Bosch малой мощности в редукторе используются прямозубые шестерни. У болгарок мощностью свыше 1000 Вт в редукторах применяются косозубые шестерни.

Как снять ведомую шестерню

Сняв крышку редуктора, вы сможете достать узел косозубой шестерни поз.26.

Чтобы снять шестерню, надо воспользоваться прессом или съемником. Но использование съемника затруднительно, поскольку требует применения специальных тонких губок.

Прежде чем снимать косозубую шестерню, проверьте люфт зубчатого соединения, целостность зубьев, пятно контакта.

На валу шпинделя поз.26 напрессован подшипник поз.50. Если подшипник имеет большой люфт, шумит при прокручивании, высохла смазка, его предпочтительнее заменить.

Чтобы снять подшипник, необходимо снять шестерню, стопорное кольцо и демонтировать подшипник. Если при демонтаже узла вала ротора подшипник остается в корпусе редуктора, демонтаж подшипника выполняется при помощи молотка и мягкой наставки.

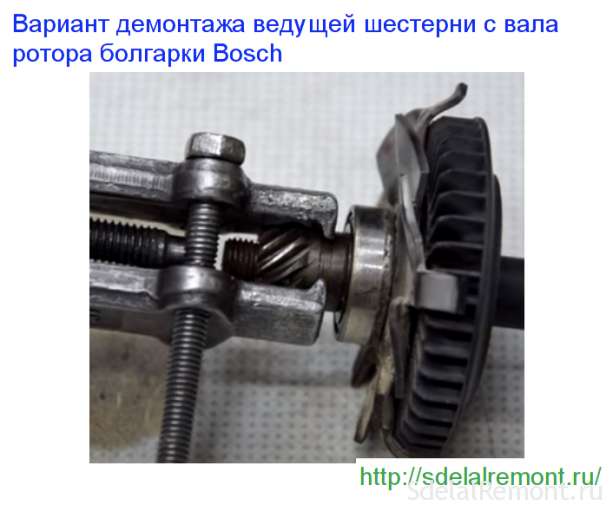

Как снять ведущую шестерню болгарки Bosch

Ведущая шестерня поз.27 снимается с вала ротора в следующей последовательности:

• зажмите рукой ротор и при помощи рожкового ключа открутите против часовой стрелки гайку поз.45.;
• снимите шайбу поз.59.;
• вытащите ведущую косозубую шестерню поз.27.

Проверьте визуально целостность зубьев шестеренки, пятно контакта.

Если шестерни сильно изношены (зализаны), имеются сколы зубьев, то они подлежат замене. Причем, замена шестеренок всегда производится в паре.

В болгарках Bosch малой мощности в качестве опорного подшипника в редукторе используется игольчатый подшипник.

Ремонт ушм bosch своими руками выполняйте строго прилагаемой инструкции. Если вам потребуется извлечь игольчатый подшипник из корпуса, без сообразительности здесь не обойтись. Его демонтаж выполняется только при разрушении.

Чтобы достать разрушенную обойму подшипника, можно воспользоваться проверенным способом.

Подбирается метчик диаметром, немного большим внутреннему диаметру обоймы разрушенного игольчатого подшипника

Метчик закрепляется в патроне шуруповерта и вкручивается осторожно на малых оборотах в обойму. Когда метчик дойдет до дна корпуса редуктора, он начнет поднимать обойму

Кроме игольчатого подшипника вала шпинделя, в болгарках Бош применяются еще два подшипника, устанавливаемые на валу ротора.

Как снять подшипники с ротора болгарки Bosch

Для демонтажа подшипников с ротора поз.803 болгарки Бош рекомендуется использовать съемники.

Подшипник поз.15 возле коллектора снимается легко, а вот для снятия подшипника поз.14 со стороны крыльчатки осложняется тем, что надо выполнить ряд подготовительных операций.

Подшипник поз.15 закрыт мягким резиновым гнездом. Аналогичная резиновая защита поз.33 закрывает и подшипник поз.14.

Для демонтажа подшипника поз.14 надо открутить гайку поз.45, снять прямозубую шестерню поз.17 и пластиковую защиту поз.33. Применяя съемник можно легко демонтировать подшипник с вала ротора.

А если нет съемника? На выручку придут тиски, две металлические полосы и молоток с наставкой из мягкого металла.

Разборка болгарки бош

Как использовать?

Любой прибор когда-либо выходит из строя. И чтобы это отсрочить, нужно правильно обращаться с болгаркой Metabo. При работе с прибором следует периодически проводить ему технический осмотр, очищать и смазывать болгарку внутри. Если при работе инструмента появились перебои в работе, следует остановить машину и выявить причину. Прежде чем разбирать ее, проверьте целостность сетевого шнура, если таковой имеется у вашей болгарки. Нередко он перегибается и ломается внутри.

Если же провод цел, то стоит обратить внимание на сам механизм запуска. Часто кнопка пуска засаливается и забивается грязью

Ее можно просто снять и промыть, а в крайнем случае заменить на новую.

Но не всегда починить прибор получается самостоятельно. Бывают такие поломки, с которыми справится только профессионал, например, вашему прибору потребовалось поменять подшипник редуктора или требуется замена шестерни в голове. В этом случае лучше сдать УШМ в сервисный центр, где высококлассные специалисты проведут прибору полную диагностику и заменят изношенные детали, тем более что авторизированные сервисы Metabo имеют довольно развитую сеть в нашей стране.

При работе с данным инструментом также следует строго выполнять технику безопасности.

• Работать в спецодежде и очках. Искры и абразивные частицы могут отскочить и нанести вам травму, поэтому защитой не следует пренебрегать.
• Без особой необходимости не снимайте кожух с болгарки во время работы. Он также защитит вас от серьезных травм в случае, если диск разлетится.
• Не распиливайте данным инструментом ДСП. Используйте для данного материала пилу или ножовку.
• Крепко держите прибор во время работы. Так как в случае заклинивания диска, инструмент может выпасть из рук и нанести вред вашему здоровью.
• При работе ни в коем случае не ускоряйте процесс, надавливая на материал обработки. Прикладывать силу нужно только к самому инструменту, и то незначительную.

Бережно относитесь к инструменту, тогда он будет радовать вас беспрерывной работой долгие годы.
