Практическое занятие № 10 «Весоизмерительное оборудование»

Цель:ознакомление с устройством и принципом работы электронных весов ВЕ-15ТЕ.2, приобретение навыков по их эксплуатации и проверке.

Описание весов ВЕ-15ТЕ.2.

Весы торговые электронные настольные предназначены для взвешивания, фасовки и расчета стоимости товара на предприятиях торговли и общественного питания. Могут работать в сети с кассовыми аппаратами через интерфейс.

взвешивать товар массой до 15 кг;

определять стоимость товара до 9999 руб. 99 коп. (6 знаков);

запоминать цену для 8 видов товаров;

компенсировать массу тары до 5 кг;

наибольший предел взвешивания – 15 кг;

наименьший предел взвешивания – 40 г;

наибольший предел компенсации массы тары – 5 кг;

дискретность отсчета в пределах взвешивания:

0,04 – 6 кг — 2 г; 6 – 15 кг — 5 г;

погрешность установки нуля не более — ± 0,50 г;

количество отображаемых десятичных знаков:

индикатора «масса» — 5;

индикатора «цена» — 6;

индикатора «стоимость» — 6;

время установки рабочего режима не более – 10 минут.

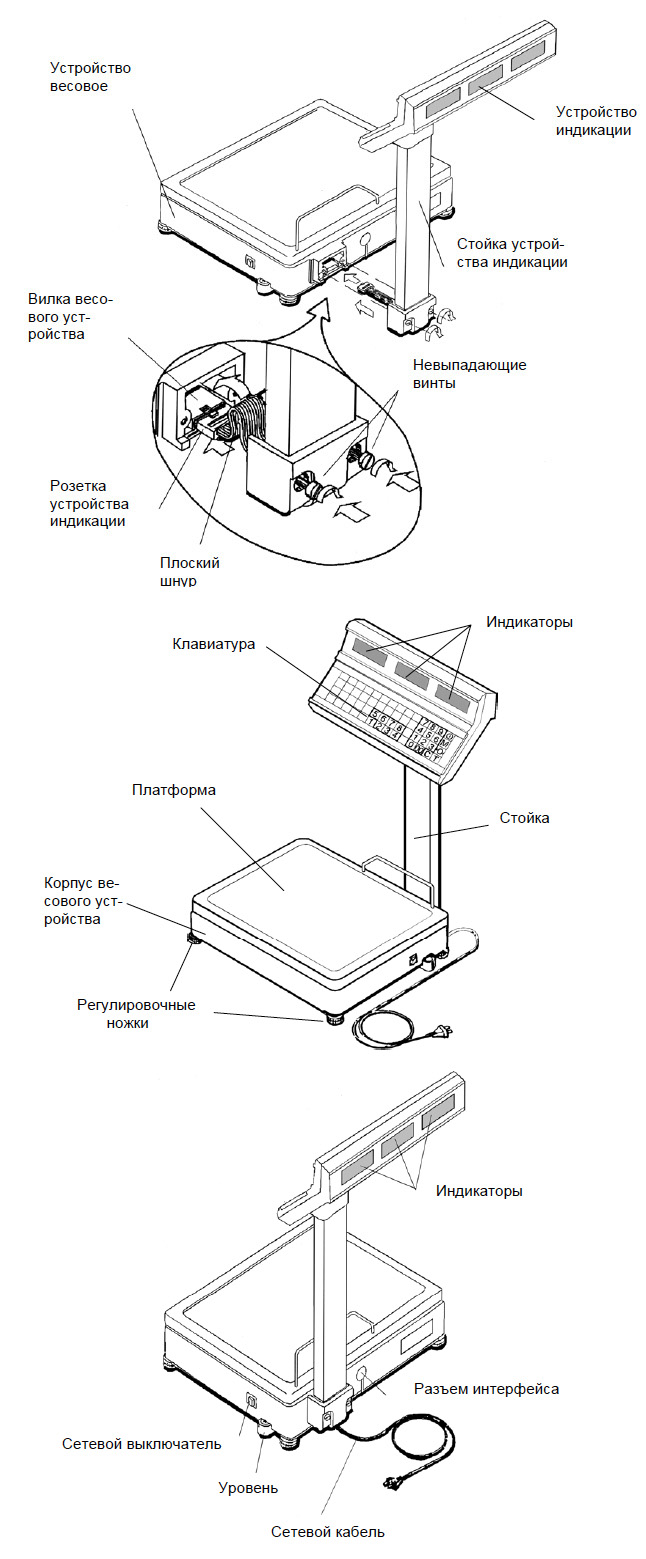

В устройство индикации входят клавиатура и конструктивно одинаково выполненные табло покупателя и продавца, включающие в себя индикаторы «масса», «цена», «стоимость».

Клавиатура разделена на основную (под индикатором «стоимость») и дополнительную (под индикатором «цена»).

· Клавиши «памяти» (дополнительная клавиатура) от 1 до 8 используются для ввода в ячейку памяти и вывода на индикатор цены товара.

· Клавиша «О» (основная клавиатура) используется для выключения индикаторов, после включения сохраняются показания на индикаторе «цена».

· Клавиша «М» используется для входа в режим запоминания цены одной из восьми ячеек памяти.

· Клавиша «→ 0←» используется для сброса показаний на индикаторах «масса» и «стоимость», при этом слева у индикатора «масса» загорается индикатор «◄».

· Клавиша «Т» используется для компенсации массы тары и сброса показаний на индикаторе «масса».

· Клавиша «С» используется для сброса показаний на индикаторах «цена» и «стоимость».

· Клавиши «ввода» используются для ввода цены.

Материально-техническое обеспечение:электронные весы ВЕ-15ТЕ.2.

Порядок выполнения

1. Произведите внешний осмотр весов ВЕ-15ТЕ.2.

2. Вращением регулировочных ножек установите весы по уровню таким образом, чтобы пузырек воздуха оказался в его центре. Зафиксируйте ножки контргайками.

3. Подключите к электросети. Включите выключатель на весах. Весы готовы к работе, когда на табло установятся все нули (не более 10 минут).

4. Проверьте чувствительность уровня, подложив под одну из ножек весов металлическую пластинку толщиной 1 мм. Пузырек воздуха должен сместиться не менее чем на одно деление.

5. Проверьте тарокомпенсацию, положив на площадку весов груз. При нажатии на кнопку «Т» показания табло должны сбрасываться до нулей.

6. Убедитесь, что показания весов не зависят от положения груза на площадке. Один и тот же груз поместите в центр, затем по углам площадки. Разность показаний не должна превышать 2 гр.

7. Запрограммируйте 2 – 3 цены. На основной клавиатуре наберите цену (нпрм. 56.50), нажмите клавишу «М», затем «1» на дополнительной клавиатуре. В памяти 1 ячейки запрограммирована цена 56 руб. 50 коп. Нажмите клавишу «С», чтобы сбросить показания на индикаторе и снова таким же образом запрограммируйте вторую цену в памяти 2 ячейки.

8. Если ячейка занята, а Вам нужно запрограммировать другую цену: при нажатии на № ячейки на индикаторе памяти высвечивается цена. Нажмите на клавишу «М», цена начинает мигать, наберите другую цену, нажмите № ячейки. В памяти ячейки запрограммирована новая цена.

9. Определите стоимость взвешиваемого товара:

· положите товар на платформу;

· пользуясь клавишами «ввода» или одной из клавиш «памяти» наберите цену товара;

· на индикаторе «стоимость « высветится стоимость товара.

10. Определите стоимость товара с использованием тары:

· установите тару на платформе, индикатор «масса» покажет массу тары;

· нажмите клавишу «Т», индикатор «масса» обнуляется;

· положите товар в тару;

· наберите цену, на индикаторе «стоимость» высвечивается стоимость товара;

· при снятии товара с тарой с платформы на индикаторе «масса» останется значение массы тары со знаком «минус» (для обнуления индикатора «массы» нажмите клавишу «Т»).

Внимание: Каждый раз перед взвешиванием нового товара убедитесь, что все индикаторы обнулены.

Оформление отчета.Отчет должен содержать:

1. Функции весов

2. Схему и описание клавиатуры

3. Укажите ход и результаты произведенной проверки (п. 2, 4, 6). По п.6 запишите результаты измерений, посчитайте разность показаний, сделайте вывод.

4. Определите стоимость товара по вариантам:

а) последовательно перечислите клавиши, которые необходимо нажать для вычисления стоимости товара;

б) напишите значение стоимости на индикаторе «стоимости».

Пример: Определите стоимость товара в таре по цене 10 рублей.

а) «Т», «1», «0», снять товар, нажать «Т»;

б) стоимость = 23,54

Варианты

Контрольные вопросы.

1. Принцип действия электронных весов.

2. Метрологические требования.

3. Правила установки весов.

4. Объясните, для чего введена клавиша «→ 0←».
