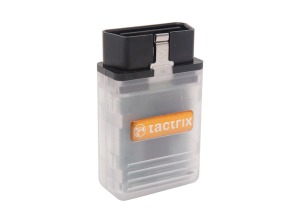

Openport 2.0

Openport 2.0 — самый распространенный в России и один из самых доступных оригинальных J2534-совместимых адаптеров с поддержкой шины CAN, который может использоваться для диагностики и перепрограммирования ЭБУ автомобилей. Является промышленным стандартом для разработчиков программного обеспечения в области чип-тюнинга. Производится, собирается и тестируется в Сан-Франциско, США.

PCMflash

PCMflash — программный комплекс, предназначенный для работы с ЭБУ двигателя и АКПП автомобилей Volkswagen, Skoda, Ford, Mazda, Mitsubishi, Nissan/Infiniti, Subaru, Honda/Acura, Hyundai/Kia, Renault, Toyota/Lexus, Citroen/Peugeot и др. Имеются универсальные модули Continental SID208 PSA, Denso SH705x Bootloader и BSL TriCore. Поддерживается работа с адаптером ADS (версия 1, не для всех ЭБУ) а так же любым J2534 совместимым адаптером.

Указана цена электронного ключа, пользователь может выбрать любой из доступных модулей (любую комбинацию модулей). Ключ без модулей не продается!

Источник

Ремонт ЭБУ двигателя

Найдите специалиста по чип-тюнингу

Сделайте чип-тюнинг у проверенного специалиста с выдачей сертификата и возможностью манибэка.

АДАКТ против удаления корректно работающего катализатора.
Узнайте про возможные последствия для автомобиля.

Электронный блок управления двигателя (ЭБУ, ECU или, если точнее, ECM и PCM) является центром, объединяющим различные подсистемы автомобиля. От корректного функционирования данного блока зависит «жизнеспособность» всего авто: именно он управляет работой двигателя, чтобы тот выдавал оптимальную производительность. Поэтому и говорят, что двигатель является сердцем автомобиля, а ЭБУ — его мозгами.

Внешний вид ЭБУ Январь 7.2

Принцип работы ЭБУ

Блок управления представляет собой микросхему с микропроцессором и программным обеспечением. Задача ЭБУ собирать данные, обрабатывать их и отдавать команды исполнительным механизмам.

Как это происходит:

С момента пуска двигателя и до его остановки в ЭБУ поступают показания от датчиков в моторном отсеке, выпускном коллекторе и от других подсистем. Например, по датчику детонации происходит корректировка угла опережения зажигания, по датчику кислорода — корректировка количества впрыскиваемого топлива и т. д.
Программа ЭБУ анализирует полученные данные по заложенным в память картам производительности (топливные карты, карты зажигания, моментные модели и т. п.) и рассчитывает, например, какое количество топлива необходимо впрыснуть при данном режиме работы ДВС.
Затем ЭБУ формирует управляющие команды и передает их на различные исполнительные устройства (форсунки, модуль зажигания, бензонасос, регулятор ХХ, клапан рециркуляции выхлопных газов, клапан продувки адсорбера и др.). В примере с впрыском топлива, ЭБУ передает на форсунки электрический импульс нужной длительности.

Весь этот процесс проходит в режиме реального времени и с учетом большого количества переменных.

Микропрограммы современных ЭБУ можно считывать, перепрограммировать и записывать обратно, подменяя штатную. Это дает возможность вносить значительные изменения в работу всего авто: от отключения определенных систем до установки новых (например, чтобы установить на атмосферный мотор турбокомпрессор так, чтобы ДВС при этом работал корректно).

Неисправности ЭБУ двигателя

Проблемы с блоком обычно принято делить на два типа:

Неудачное расположение ЭБУ на Ладе Калине часто приводило к попаданию в него тосола

Неисправности, вызванные внешним вмешательством.
К этому типу относятся неудачные попытки прошить или отремонтировать ЭБУ. Такие неисправности намного серьезней, так как возникают проблемы несвойственные конкретному блоку. Анализ и дефектовка может занять много времени.

Частые причины выхода из строя ЭБУ

Короткое замыкание соленоидов;
Трещины на плате, особенно в местах спайки;
Перегрев блока;
Коррозия от попадания влаги или техжидкостей, длительного воздействия влажности, перепадов температур (актуально не для всех блоков и автомобилей).

В целом даже несложный с виду ремонт ЭБУ может привести к большим проблемам для автовладельцев. Например, при замене обыкновенного транзистора, который вышел из строя, можно случайно или по неопытности установить транзистор не того типа, что приведет к перегреву других элементов платы. Обычно это влечет за собой выход из строя процессора и блока в целом.

Сгоревший транзистор на контроллере Автэл М73

Также мастера, берущиеся за работу по ремонту блоков управления и не имеющие достаточного опыта и умения работы с нежной электроникой, в процессе пайки могут перегреть элементы или неверно их установить.

Признаки возможных проблем с ЭБУ

Слабых мест у блока двигателя достаточно, но также часто бывает, что проблема не в самом ЭБУ. Здесь поможет комплексная диагностика машины и проверка опытным автоэлектриком.

Что может указывать на неисправность блока двигателя:

загорелся Check Engine,
проблемы с зажиганием, пропуски,
двигатель глохнет после запуска, вообще не заводится, троит,
неадекватное поведение при нажатии педали газа,
произвольные включения системы охлаждения мотора.

Более явные симптомы можно определить диагностическим оборудованием: например, если появились нестираемые ошибки, перестали поступать данные от датчиков или связь с блоком вообще отсутствует.

Ремонт ЭБУ

Как указали выше, по одним только симптомам точно установить поломку блока нельзя. Поэтому перед ремонтом обязательно проводится диагностика ЭБУ, других блоков, систем и датчиков, проверка проводки. Когда точно установлено, что причина в ЭБУ и она носит не программный характер, производится ремонт:

Снятие блока, прозвонка контактов.
Вскрытие и внешний осмотр платы для обнаружения физических неисправностей: обрывы, поврежденные детали и т. д.
Замена поврежденных элементов, восстановление пайки, дорожек и др. подобные работы.
Замеры напряжения, диагностика.
Сборка и герметизация.

Если проблема по программной части, разборка блока может и не потребоваться. В некоторых случаях помогает прошивка ЭБУ или наоборот откат к заводским настройкам. Но в любом случае точную причину можно обнаружить только после качественной диагностики и проверки осциллографом.

Если у вас возникли подозрения, что ЭБУ сбоит, обращайтесь на диагностику к нашим партнерам. Специалисты установят причину проблем и при необходимости сделают ремонт ЭБУ (как программной, так и аппаратной части). Найти ближайших партнеров АДАКТ можно на карте ниже.

Источник

Оборудование для чип тюнинга автомобилей

Выберите марку авто.

BDM 100 — профессиональный программатор блоков управления, оснащенных процессорами Motorola MPC 555-565.

K-TAG ECU Programming Tool – программатор электронных блоков управления легковых и грузовых автомобилей, мотоциклов, тракторов, а также яхт и катеров.

KESS OBD Tuning Kit — универсальный адаптер для проведения процедуры чип-тюнинга автомобиля.

Адаптер MPPS, предназначенный для считывания и изменения содержимого флэш-памяти ЭБУ двигателя через OBDII-разъем транспортного средства.

Piasini Serial Suite Master 4.1 – универсальный программатор для чип-тюнинга и клонирования электронных блоков управления, отключения сажевого фильтра и работы с микросхемами EEPROM.

ПАК Загрузчик v3 – программно-аппаратный комплекс, позволяющий считывать и записывать прошивки в контроллеры с флеш-памятью.

Galletto 1260 — и нструмент для осуществления диагностики и чип-тюнинга автомобилей, корректировки различных рабочих характеристик двигателя и улучшения работы всех систем.

FGTech Galletto 2 v54 — универсальный OBD и BDM программатор для чип-тюнинга и программирования электронных блоков грузовых, легковых автомобилей, а также мотоциклов.

KWP 2000 Plus — устройство для чип-тюнинга автомобилей. Подключается к диагностическому разъему OBDII.

FGTech Galletto 2 — универсальный OBD и BDM программатор для чип-тюнинга и программирования электронных блоков грузовых, легковых автомобилей, а также мотоциклов.

Универсальный адаптер DiaLink на базе стандарта SAE J2534 для соединения с компьютером при программирования ЭБУ.

Openport 2.0 – универсальный программатор для прошивки электронных блоков автомобилей Subaru и Mitsubishi по протоколу OBDII с использованием интерфейса J2534.

UPA-USB Serial Programmer – универсальный программатор для микросхем EEPROM компаний STMicroelectronics, Motorola, Atmel и др.

MM-Connect — универсальный адаптер-переходник для подключения устройств компании Мотор-Мастер к контактам электронных блоков управления.

Спортивное ПО представляет собой комплект прошивок (инженерная и обычная версии) и карт калибровок для ChipTuningPRO 4 и J5 On-Line Tuner 2.1x.

CMD CAN Flasher V1251 – адаптер для работы с флеш памятью блоков управления двигателем.

MPPS V16 – программатор микроконтроллеров для чип-тюнинга ЭБУ.

Модуль Siemens ACDelco для чип-тюнинга автомобилей Cadillac.

Модуль для работы с ЭБУ Siemens Sirius32/EMS3132/Sirius34/EMS3134.

Кабель OBD2 для ПАК «Загрузчик v.3»

Кабель для перепрошивки ЭБУ М74К в ПАК «Загрузчик v.3»

Кабель для перепрошивки ЭБУ Bosch ME17.9.7 в ПАК «Загрузчик v.3»

Кабель программирования микросхем ЭБУ М74 CAN для ПАК «Загрузчик v.3».

Не знаете что выбрать?

Обратитесь к нашим специалистам! Мы поможем подобрать оборудование подходящее под ваши нужды.

Для клиентов из Москвы: 8 (495) 648-62-46
Вы не из Москвы? Не беда, звонок на этот номер из любого города РФ бесплатный: 8 (800) 775-09-46.

Обратитесь к нашим специалистам! Подберем оборудование подходящее под ваши нужды.

Источник

Самостоятельный ремонт «мозга» автомобиля — блока управления двигателем

Электронный блок управления двигателем представляет собой «мозги» транспортного средства. С его помощью производятся и контролируются основные процессы, обеспечивающие нормальную работу силового агрегата. Более подробно о том, как производится диагностика, а также ремонт в домашних условиях блока управления двигателем, вы можете узнать из этого материала.

Диагностика ЭБУ

Перед тем, как произвести ремонт блока управления двигателем в своем авто, необходимо быть уверенным в том, что проявление поломок связано именно с его работой. По мнению многих наших соотечественников, ремонт электронных блоков управления двигателем должен осуществляться специалистами. Но не стоит забывать, что почти все ЭБУ оснащаются системой самодиагностики, что позволяет без проблем определить неисправности системы.

Ремонт блока управления мотором

Чтобы произвести диагностику ЭБУ своими руками, потребуется подключиться к устройству, для этого вам потребуется специальный тестер или компьютер. Если вы используете ноутбук, то на него заранее следует установить соответствующее программное обеспечение, использующееся для проверки. На многих отечественных ВАЗах, а также иномарках, ставится блок управления двигателем Bosch, на примере этого устройства вы рассмотрим процедуру проверки. Для диагностики вам потребуется утилита KWP-D (можно использовать любую другую, мы взяли эту для примера). Кроме программы, приготовьте адаптер, который должен поддерживать протокол KWP2000.

Процедура диагностики начинается с подключения адаптера — один его выход необходимо соединить с портом блока, а другой — с компьютером.
Включите зажигание и запустите утилиту. На экране компьютера появится сообщение о начале процедуры проверки на предмет ошибок.
Далее, вы можете увидеть таблицу, в которой отмечены основные параметра функционирования автомобиля. Обратите внимание на категорию DTC, здесь отмечены все ошибки, которые имеются в работе мотора машины. Если они имеются, то в разделе «Коды» вы можете расшифровать эти ошибки.

Также необходимо уделить внимание и другим разделам. К примеру, показатель UACC отвечает за функциональность АКБ — в идеале его параметры должны соответствовать 14-14.5 В. Если уровень напряжения более низкий, необходимо произвести диагностику проводки. За работоспособность дросселя отвечает параметр THR, если устройство работает нормально, то он должен составлять 0%. За объем расхода горючего отвечает параметр QT, на холостых оборотах этот показатель должен соответствовать 0.6-0.9 литров в час (автор видео — канал AlexBrooy).

Характерные неисправности блока

Ремонт блоков управления автомобилями должен осуществляться в случае обнаружения неисправности.

Перед тем, как снимать и отсоединить неисправный ЭБУ, давайте разберемся с основными причинами поломок:

Ремонт ЭБУ двигателя может быть проведен в случае появления механических повреждений. «Мозги» автомобиля могут подвергаться вибрациям и ударам, в результате чего на корпусе устройства и плате могут образовываться трещины.
Причиной неисправности ЭБУ автомобиля могут служить и температурные перепады, что способствует перегреву устройства.
Коррозия и воздействие агрессивной среды на устройство.
Влага — ее попадание в корпус может привести к тому, что потребуется замена ЭБУ автомобиля. Зачастую произвести ремонт после попадания влаги внутрь конструкции не представляется возможным. Причиной попадания влаги в устройство может служить разгерметизация элементов корпуса.
Как отмечают специалисты, довольно часто необходимость ремонта возникает в результате вмешательства в работу «мозгов» неопытных ремонтников.
Прикуривание аккумулятора от автомобиля с включенным двигателем.
Замена блока управления двигателем может потребоваться в том случае, если при подключении АКБ были перепутаны клеммы «+» и «-».
Еще одна причина — включение стартера при отсутствии подключения силовой шины (автор видео — Рамиль Абдуллин).

Также рассмотрим признаки неисправности ЭБУ автомобиля, которые позволят определить поломку устройства:

Двигатель не запускается, дымит, возможна детонация.
Пропуски при работе мотора.
Провалы, при нажатии на педаль газа автомобиль может не реагировать.
Связь с «мозгами» отсутствует.
Горит контрольная лампа неисправности системы управления двигателем. Это может быть лампочка Check Engine, но в некоторых авто отдельно используется индикатор работоспособности блока.
Вентилятор системы охлаждения включается произвольно.
Регулярно перегорают предохранительные элементы.
Контроллеры и датчики перестают подавать сигналы.

Инструкция по устранению неполадок своими руками

Перед тем, как снять блок управления и разобрать его, осмотрите разъем устройства, возможно, на нем имеются повреждения.

Процедура ремонта описана на примере ЭБУ от BMW:

Используя отвертку, нужно отогнуть лепестки на крышке устройства, после чего просто демонтировать ее.
После этого на обратной стороне конструкции выкрутите болты, фиксирующие корпус.
Разобрав корпус, вы можете увидеть схему устройства с припаянными выводами.
Как показывает практика, одной из наиболее распространенных причин поломки «мозгов» является холодная пайка контактов радиокомпонентов. Иными словами, все контакты припаяны, однако вокруг них может появиться маленькая трещина на самом припое. То есть пайка вроде бы и есть, но по факту ее нет. Для диагностики вам потребуется лупа. Если в ходе проверки вы заметите плохо припаянные выводы, вам понадобится паяльник.
Далее, необходимо уделить внимание диагностике транзисторов и микросхемы, на этих компонентах может быть прогар. Если имеется прогар, эти компоненты необходимо будет заменить.
В том случае, если на плате устройства нет ни прогаров, ни повреждений, то вам придется искать вышедшие из строя компоненты устройства. А именно, речь идет о транзисторах Дарлингтона. Этот компонент представляет собой составную транзистор, который, в свою очередь, состоит из двух транзисторов. Если у вас есть подозрения касательно его работоспособности, данный элемент платы также нужно заменить.
Последнее, на что следует обратить внимание, это кварцевый резонатор, также устанавливающийся на платке. В результате вибрации этот элемент может выйти из строя, что, в свою очередь, может привести к выходу из строя генераторного устройства фиксированной частоты.

Видео «Замена ЭБУ на примере автомобиля Митсубиси Паджеро»

Как своими руками произвести замену блока управления двигателем — смотрите на видео ниже (автор ролика — Сергей Китаев).
