Всн ремонт межпанельных швов

Инструкция по герметизации стыков панелей с применением Макрофлекса:

Главная / Технологии / Нормативная документация / Инструкция по герметизации стыков панелей с применением «Макрофлекса»

Ведомственные строительные нормы согласованы с Техническим управлением АО ХК «Главмосстрой», АО «Мосремстрой». Утверждены Управлением развития Генплана г. Москвы. Замечания и предложения по содержанию ВСН направлять по адресу: 1117192 Москва, Винницкая ул., д. 8, НИИМосстрой, лаборатория герметизации стыков ограждающих конструкций.

Ведомственные строительные нормы

Инструкция по технологии герметизации и теплоизоляции стыков панелей, оконных и дверных блоков с применением «Макрофлекса» в жилых домах при ремонте

Управление развития Генплана г. Москвы

1. Общие положения

2. Организация ремонтных работ

• изучить техническую документацию;
• завезти необходимые механизмы, инвентарь, инструмент и приспособления для ремонта;
• смонтировать и опробовать подъемно-транспортное оборудование;
• выполнить подводку электроэнергии;
• провести инструктаж рабочих по правилам техники безопасности, технологии и объемам производства работ.

Внесены НИИМосстроем

3. Технология производства работ по герметизации и теплоизоляции стыков панелей, оконных и дверных блоков с применением «Макрофлекса» В жилых домах при ремонте

• подготовка ремонтируемых стыков;
• восстановление целостности элементов стыков и фасадов, устройство дополнительной изоляции стыков, ремонт мест примыкания оконных и дверных блоков к граням проемов;
• ремонтно-восстановительная герметизация и теплоизоляция стыков панелей, оконных и дверных блоков.

• снять с баллона защитный колпачок и присоединить к вентилю наконечник с рукояткой;
• тщательно взболтать содержимое баллона и перевернуть его вверх дном; рабочее положение баллона — «дном вверх»;
• плавно нажимая на рукоятку вентиля добиться умеренного потока пены из наконечника (количество пены, выходящей из баллона, регулируется нажатием на рукоятку);
• заполнить наполовину (или на 1/3) герметизируемый шов пеногерметиком «Макрофлекс». Излишки отвержденного герметика аккуратно срезаются острым ножом.

4. Полиуретановый герметик «Макрофлекс» для герметизации и теплоизоляции стыков панелей, оконных и дверных блоков

5. Контроль качества работ

• качества подготовки поверхностей кромок в стыках;
• качества предварительного уплотнения прокладками «Вилатерм-СП» или ПРП-40;
• качества герметика;
• температуры герметика;
• равномерности заполнения стыков, непрерывности и сплошности слоя пеногерметика.

6. Обеспечение безопасности при производстве работ

• быть обучены безопасным и прогрессивным приемам выполнения соответствующих операций технологического цикла;
• иметь наряд-допуск на производство этих работ, а до их начала быть проинструктированы по технике безопасности на рабочем месте;
• допускаться к работе с герметиками, содержащими токсичные и легко летучие огнеопасные вещества, только после специального обучения, а также инструктажа о свойствах материалов и мерах пожарной безопасности.

• работать с герметикой при открытом источнике огня;
• вскрывать баллоны;
• хранить или использовать баллоны при температуре выше + 50 °С.

Наименование средства технического оснащения

ГОСТ или ТУ, наименование организации-разработчика завода-изготовителя, № проекта (рабочего чертежа)

Назначение средства технического оснащения

Рекомендуемое количество средств технического оснащения для комплексного выполнения работ (звено из 8 чел.)

Для нанесения грунтовки и клея

Изготавливается на стройплощадке

Для установки прокладок

Расшивки стальные РВ-1, РВ-2

Для выравнивания поверхности мастики

Пробивка борозд в бетоне, может применяться для расчистки стыков от раствора

Вскрытие и расчистка стыков от раствора при ремонте

Очистка бетонной поверхности от пыли вручную

Люлька самоподъемная ЛЭ-100-300

СКБ-Мосстрой, проект № 2727

Для герметизации горизонтальных и вертикальных стыков «закрытого» типа по окончании монтажных операций

Люлька самоподъемная ЛС-80-250

СКБ-Мосстрой, проект № 2728

Это важно, чтобы не сделать ошибки по герметизации швов:

Источник

1 . ОБЩИЕ ПОЛОЖЕНИЯ

1.1 . Настоящая инструкция является руководством при герметизации и теплоизоляции стыков панелей, оконных и дверных блоков с применением «Макрофлекса» в жилых домах при ремонте.

Инструкция содержит также требования, предъявляемые к производству этих работ.

1.2 . Работы по герметизации и теплоизоляции стыков панелей, оконных и дверных блоков должны выполняться в соответствии с рабочими чертежами и настоящей инструкцией.

1.3 . Герметизацию и теплоизоляцию стыков должны выполнять рабочие-герметчики, прошедшие специальное обучение и имеющие удостоверение, подтверждающее их право на производство герметизационных работ.

1.4 . Герметизация стыков панелей, оконных и дверных блоков производится с самоподъемных электрифицированных люлек или с автовышек.

2 . ОРГАНИЗАЦИЯ РЕМОНТНЫХ РАБОТ

Перед ремонтом необходимо провести следующие подготовительные работы:

изучить техническую документацию;

завезти необходимые механизмы, инвентарь, инструмент и приспособления для ремонта;

смонтировать и опробовать подъемно-транспортное оборудование;

выполнить подводку электроэнергии;

провести инструктаж рабочих по правилам техники безопасности, технологии и объемам производства работ.

Утверждены Управлением развития Генплана г. Москвы
«5» декабря 1996 г

Дата введения в действие
«1» января 1997 г.

Объем работ по ремонту стыков на объекте определяют на основании данных обследования. Он зависит от вида дефектов, наиболее вероятных причин их возникновения, мест и характера их проявления, а также от типа ремонтируемых стыков.

3 . ТЕХНОЛОГИЯ ПРОИЗВОДСТВА РАБОТ ПО ГЕРМЕТИЗАЦИИ И ТЕПЛОИЗОЛЯЦИИ СТЫКОВ ПАНЕЛЕЙ, ОКОННЫХ И ДВЕРНЫХ БЛОКОВ С ПРИМЕНЕНИЕМ «МАКРОФЛЕКСА» В ЖИЛЫХ ДОМАХ ПРИ РЕМОНТЕ

3.1 . Основные операции, составляющие технологический процесс герметизации и теплоизоляции стыков герметиком «Макрофлекс» следующие:

подготовка ремонтируемых стыков;

восстановление целостности элементов стыков и фасадов, устройство дополнительной изоляции стыков, ремонт мест примыкания оконных и дверных блоков к граням проемов;

ремонтно-восстановительная герметизация и теплоизоляция стыков панелей, оконных и дверных блоков.

3.2 . Подготовка ремонтируемых стыков включает следующие виды работ: расчистку от краски и загрязнений, расшивку трещин в растворе, удаление теплопроводных включений, потрескавшегося раствора и старого герметика.

3.3 . Расчистка стыков выполняется вручную — с помощью скарпеля и молотка или механизированным способом (см. приложение ). Расчищенные стыки следует просушить путем продувки сжатым воздухом. Кромки панелей очистить металлической щеткой и обезжирить растворителем (бензином, сольвентом или растворителем марки Р-4).

3.4 . При необходимости после расчистки швов следует провести работы по восстановлению целостности элементов стыков и ремонту мест примыканий оконных и дверных блоков к граням проемов. Поверхности в местах контакта восстанавливаемой части и бетона панели следует обработать 20 %-м раствором эмульсии ПВА в воде или цементным молоком. Замоноличивание восстанавливаемых участков необходимо производить полимерцементными составами. Арматурные выпуски (каркасы, сетки), обнажившиеся в местах повреждений, должны быть сохранены.

3.5 . Поверхность кромок стыков в момент герметизации должна быть в сухом состоянии. Вести герметизацию во время дождя, снегопада, а также при мокрой поверхности кромок — запрещается.

3.6 . Ремонтно-восстановительная герметизация и теплоизоляция стыков панелей, оконных и дверных блоков с применением «Макрофлекса» в жилых домах при ремонте выполняется по уплотняющим прокладкам «Вилатерм-СП» (ТУ 6-05-2049-87) или прокладкам из вспененной резины типа ПРП-40 ( ГОСТ 19177-81 ).

3.7 . Уплотняющую прокладку устанавливают в расчищенный и подготовленный стык насухо с поперечным обжатием на 20 — 50 %. Заведение прокладок следует осуществлять с помощью закругленной деревянной конопатки.

Прокладки «Вилатерм-СП» необходимо устанавливать без разрывов на всю длину стыка. Прокладки из вспененной резины типа ПРП-40 разрешается склеивать на расстоянии не менее 0,5 м от мест пересечения горизонтальных и вертикальных стыков, обрезая их концы «на ус».

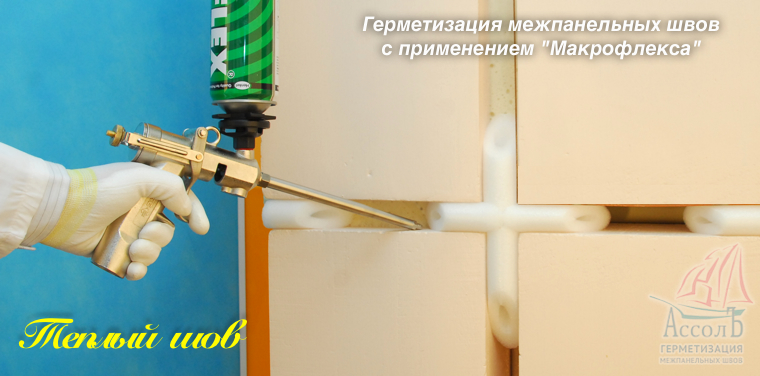

3.8 . Заполнение стыка пеногерметиком производится через специальный наконечник из аэрозольного баллона за один или несколько (в случае большого раскрытия стыка) проходов. Перед использованием температура баллона должна быть доведена до 25 + 5 ° С.

3.9 . Для герметизации и теплоизоляции стыка панелей оконных и дверных блоков «Макрофлексом» необходимо проделать следующее:

снять с баллона защитный колпачок и присоединить к вентилю наконечник с рукояткой;

тщательно взболтать содержимое баллона и перевернуть его вверх дном; рабочее положение баллона — «дном вверх»;

плавно нажимая на рукоятку вентиля добиться умеренного потока пены из наконечника (количество пены, выходящей из баллона, регулируется нажатием на рукоятку);

заполнить наполовину (или на 1/3) герметизируемый шов пеногерметиком «Макрофлекс». Излишки отвержденного герметика аккуратно срезаются острым ножом.

3.10 . Свежие пятна «Макрофлекса» легко удаляются растворителем типа ацетона, а отверждающая пена — механическим путем.

3.11 . При перерывах в работе с герметикой более чем на 15 — 30 мин сопло и вентиль необходимо очистить от остатков герметика.

3.12 . Запрещается использовать баллоны, а также держать пустые баллоны при открытом огне и температуре выше + 50 ° С.

3.13 . Для герметизации и теплоизоляции стыков должны применяться только материалы, прошедшие контроль и удовлетворяющие требованиям действующей технической документации.

4 . ПОЛИУРЕТАНОВЫЙ ГЕРМЕТИК «МАКРОФЛЕКС» ДЛЯ ГЕРМЕТИЗАЦИИ И ТЕПЛОИЗОЛЯЦИИ СТЫКОВ ПАНЕЛЕЙ, ОКОННЫХ И ДВЕРНЫХ БЛОКОВ

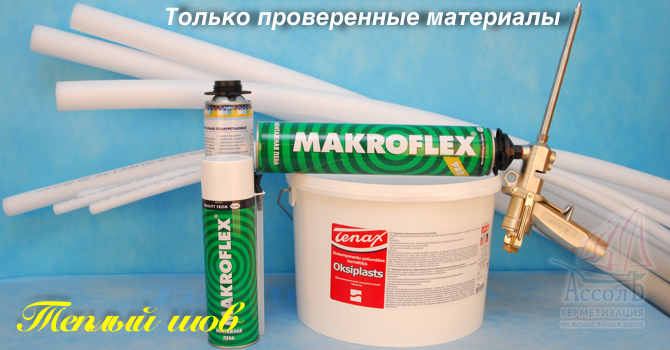

4.1 . «Макрофлекс» — однокомпонентный вспенивающийся эластичный полимерный материал на основе полиуретана (полиуретановая монтажная пена, пеногерметик), полностью готовый к употреблению. На данный материал имеется гигиенический сертификат № 11-8266, выданный Госкомитетом санэпиднадзора РФ 02.12.1994 г. Макрофлекс отвечает требованиям Монреальского соглашения о защите озонового слоя 1987 года и предназначен для уплотнения, герметизации, звуко- и теплоизоляции швов и стыков строительных конструкций, оконных и дверных блоков, трубопроводов, вентиляционных систем и т.д. В процессе отверждения герметик увеличивается в объеме в 2 — 3 раза и поэтому хорошо проникает даже в небольшие трещины и скрытые полости, которые невозможно заполнить при использовании других материалов. Он обладает хорошей адгезией ко всем строительным материалам, за исключением полиолефинов (полиэтилен, полипропилен), фторопластов и силиконов; стоек к воздействию воды, битума, минеральных масел, органических растворителей, разбавленных кислот и щелочей.

4.2 . «Макрофлекс» отверждается под воздействием влаги воздуха или воды. Поверхность герметика высыхает за 20 — 30 минут, окончательное отверждение материала завершается за 12 часов при температуре отверждения до — 5 ° С.

Отвержденный материал не оседает, не трескается, не крошится и не гниет.

5 . КОНТРОЛЬ КАЧЕСТВА РАБОТ

5.1 . Работы по герметизации и теплоизоляции стыков панелей оконных и дверных блоков пеногерметиком «Макрофлекс» должны выполняться под пооперационным контролем технического персонала строительного управления (участка) и периодическим контролем лаборатории.

5.2 . Строительная лаборатория должна регулярно проводить контроль качества пеногерметика «Макрофлекс» и уплотняющих материалов на соответствие ГОСТ и ТУ в момент их поступления и в процессе хранения.

5.3 . Пооперационный контроль качества работ по герметизации должен включать проверки:

качества подготовки поверхностей кромок в стыках;

качества предварительного уплотнения прокладками «Вилатерм-СП» или ПРП-40;

равномерности заполнения стыков, непрерывности и сплошности слоя пеногерметика.

5.4 . Выполнение работ по ремонту стыков с применением пеногерметика «Макрофлекс» должно фиксироваться в специальном журнале.

5.5 . Приемку выполненных работ следует сопровождать осмотром всех отремонтированных стыков и выборочными контрольными замерами. По завершении приемки составляется акт, который должен быть подписан представителями организаций, производившей ремонт, проектной, научной и эксплуатирующей организаций.

6 . ОБЕСПЕЧЕНИЕ БЕЗОПАСНОСТИ ПРИ ПРОИЗВОДСТВЕ РАБОТ

6.1 . При производстве работ по герметизации и теплоизоляции стыков панелей, оконных и дверных блоков с применением «Макрофлекса» в жилых домах при ремонте должны строго соблюдаться требования СНиП III-4-80 » «Техника безопасности в строительстве», «Правил пожарной безопасности при производстве строительно-монтажных работ», утвержденных ГУПО МВД СССР от 26.12.86 г., настоящей инструкции.

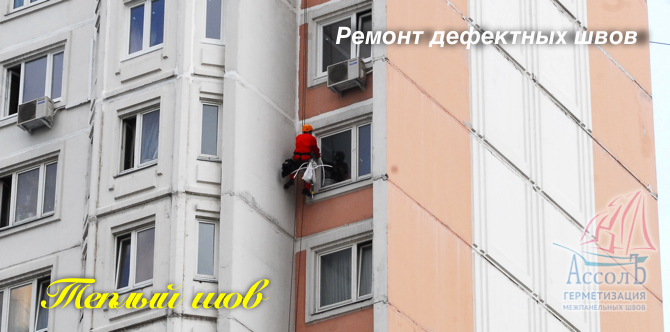

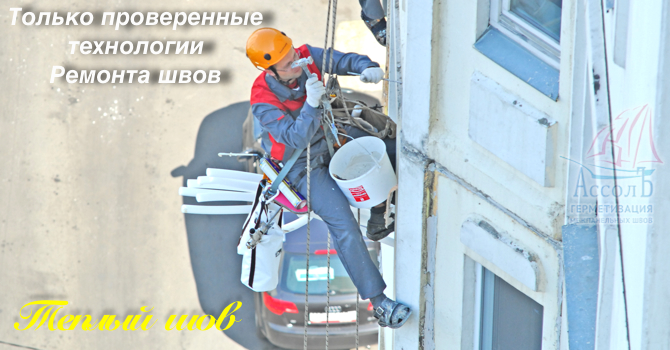

6.2 . Для герметизации стыков наружных стеновых панелей на фасадах при ремонте следует пользоваться самоподъемными люльками (ЛТ-80-250, ЛЭ-100-300).

6.3 . Перед началом ремонтных работ по герметизации стыков на рабочих местах должны быть вывешены плакаты и предупредительные надписи, разъясняющие безопасные способы выполнения работ.

6.4 . Подъемные люльки могут быть допущены к эксплуатации только после их испытаний статической и динамической нагрузкой. О результатах испытаний должен быть составлен акт. К работе на люльках допускаются специально обученные, назначенные приказом по Управлению рабочие. При перевешивании люльки нахождение на ней людей, материалов и инструментов категорически запрещается. Рабочие настилы на люльках зимой тщательно очищаются от снега и наледи.

6.5 . Электрооборудование будки герметчиков должно быть заземлено. Включать и выключать его разрешается только дежурному электрику.

6.6 . Герметчики должны:

быть обучены безопасным и прогрессивным приемам выполнения соответствующих операций технологического цикла;

иметь наряд-допуск на производство этих работ, а до их начала быть проинструктированы по технике безопасности на рабочем месте;

допускаться к работе с герметиками, содержащими токсичные и легко летучие огнеопасные вещества, только после специального обучения, а также инструктажа о свойствах материалов и мерах пожарной безопасности.

6.7 . Запрещается пользоваться открытым огнем и курить в помещениях, где производятся работы по герметизации и теплоизоляции пеногерметиком «Макрофлекс».

6.8 . В помещении во время работы с «Макрофлексом» должен быть обеспечен интенсивный воздухообмен.

6.9 . При работе с пеногерметиком «Макрофлекс» следует пользоваться защитными очками, перчатками и желательно респиратором. Избегать попадание герметика на кожу и его паров в дыхательные пути.

работать с герметикой при открытом источнике огня;

хранить или использовать баллоны при температуре выше + 50 ° С.

6.11 . Герметчики должны быть обеспечены спецодеждой, рукавицами, резиновыми перчатками, профилактическими мазями для смазывания кожи рук.

ПРИЛОЖЕНИЕ

ПЕРЕЧЕНЬ
ОБОРУДОВАНИЯ И ИНСТРУМЕНТОВ ДЛЯ НАНЕСЕНИЯ ГРУНТОВОЧНЫХ СОСТАВОВ, ГЕРМЕТИЗИРУЮЩИХ МАСТИК, УСТАНОВКИ ПРОКЛАДОК

Наименование средства технического оснащения

ГОСТ или ТУ, наименование организации-разработчика завода-изготовителя, № проекта (рабочего чертежа)

Назначение средства технического оснащения

Рекомендуемое количество средств технического оснащения для комплексного выполнения работ (звено из 8 чел.)

Для нанесения грунтовки и клея

Изготавливается на стройплощадке

Для установки прокладок

Расшивки стальные РВ-1, РВ-2

Для выравнивания поверхности мастики

Пробивка борозд в бетоне, может применяться для расчистки стыков от раствора

Вскрытие и расчистка стыков от раствора при ремонте

Очистка бетонной поверхности от пыли вручную

Люлька самоподъемная ЛЭ-100-300

СКБ-Мосстрой, проект № 2727

Для герметизации горизонтальных и вертикальных стыков «закрытого» типа по окончании монтажных операций
