Ремонт резьбы

Ремонт резьбового отверстия (восстановление повреждённой резьбы)

Наша компания не занимается восстановлением резьбы. Данная статья служит исключительно для ознакомления с процессом восстановления резьбы. В наших магазинах вы можете купить футорки (резьбовые вставки) , сверла , метчики , наборы для восстановления резьбы .

Информация предназначена для лиц, производящих ремонт в условиях личного гаража, и автосервисов. В соответствии с этим выстроен текст и даны рекомендации. Применение данного метода на производственных предприятиях предполагает использование специфических инструментов и устройств, и другой технологии.

Способ восстановления резьбы

Повреждённую резьбу можно полностью восстановить по следующей технологии:

1. Рассверлить резьбовое отверстие до диаметра, указанного в приведённой ниже таблице
2. Нарезать в нём резьбу особого профиля специальным метчиком
3. Ввернуть в полученную резьбу спиральную ремонтную вставку (футорку из прочной нержавеющей стали, с помощью специального инструмента.

Резьбовая вставка

После такой операции резьба становится более прочной, чем первоначальная в исправном состоянии. Этот эффект особенно заметен, когда резьба выполнена в мягком материале, например, алюминии. При срыве болта (шпильки) в резьбовой вставке эффект “закусывания” отсутствует. Сорванный болт (шпильку) можно легко вывернуть.

Посмотрите видео, как используется резьбовая вставка

Какие возможности есть у резьбовых вставок

Особенно актуален этот способ для восстановления резьбовых отверстий в корпусных деталях автомобильных двигателей, например, свечного отверстия. Резьба под свечу становится очень прочной и надёжной.

Резьбовая вставка вкручена Резьбовая вставка вкручена

Если сорвана резьба под шпильку , иногда рассверливают её, и нарезают резьбу следующего размера. В таком случае приходится применять ступенчатую шпильку неизвестного происхождения, сомнительного качества. Да и не всякую ступенчатую шпильку найдёшь в нужный момент. Если же отремонтировать отверстие с применением резьбовой вставки , остаётся возможность применить штатную, фирменную шпильку.

Ещё одно применение ремонтных резьбовых вставок – в латунных гайках выхлопного коллектора . Получается гайка, совмещающая очень прочную резьбу и свойство не «пригорать» к шпилькам.

Владельцам некоторых иномарок стоит обратить внимание и на возможность замены резьбы М12 х 1,5 на резьбу М12 х 1,25. Нередко случается, что болт с такой резьбой повреждён, а найти его в розничной сети в вашем городе практически невозможно (в нашем магазине есть такие болты ). Токарь приличный болт не выточит, т.к. резьба на заводских болтах формируется давлением (накаткой), что обеспечивает необходимую прочность. А на токарном станке резьба получается резцом, при этом волокна стального прутка перерезаются и витки резьбы не могут нести необходимой нагрузки.

Если заменить резьбу в корпусной детали на более распространённую в России М12 х 1,25 , появляется возможность подобрать болт необходимых размеров и прочности в ассортименте Российских и Европейских производителей автомобильного крепежа, представленных в нашем каталоге.

Видео – как работает резьбовая вставка, демонстрация

Какие инструменты применяются при восстановлении резьбы

№ п/п	Размеры восстанавливаемой резьбы	Диаметр сверла
1	М5 х 0,8	5,2
2	М6 х 1	6,3
3	М8 х 1	8,3
4	М8 х 1,25	8,4
5	М10 х 1	10,25
6	М10 х 1,25	10,4
7	М10 х 1,5	10,5
8	М12 х 1,25	12,25
9	М12 х 1,5	12,5
10	М12 х 1,75	12,5
11	М14 х 2	14,5
12	М14 х 1,5	14,5
13	М14 х 1,25 (под свечу)	14,25

Для ремонта свечного отверстия рекомендуется метчик ступенчатый. Он центрируется в старом отверстии своей заходной частью, и сразу нарезает новую резьбу, минуя операцию рассверливания.

Ступенчатый метчик существенно уменьшает риск порчи свечного отверстия, но он заметно дороже обычного.

Для удлинения метчика при ремонте глубоко утопленного свечного отверстия можно использовать обычную торцовую двенадцатигранную головку на 10 с соответствующим инструментом.

3. Шпиндель (инструмент для вворачивания вставки)

Рабочая часть шпинделя похожа на резьбовую часть болта, с зацепом на торце.

Вставка представляет собой спираль ромбовидного профиля.

На одном конце её имеется поводок, за который вставка вращается шпинделем.
Вставки имеют разные длины.

Описание технологии восстановления резьбы

Внимание: эта технология применяется для ремонта резьбовых отверстий в бытовых, гаражных условиях.

1. Рассверлить отверстие. Периодически вынимать сверло из отверстия и обмакивать его конец в ёмкость с моторным маслом. Желательна минимальная скорость вращения сверла.
2. Нарезать метчиком резьбу под вставку. В процессе работы необходимо постоянно подавать в зону резания моторное масло, например из медицинского шприца, особенно при работе с алюминием. Иначе резьба может получиться «рваной», шероховатой, а на метчик налипнет алюминий.
Если отверстие глухое — вместо моторного масла лучше применить смазку, например Литол. Ею нужно обмазать рабочую часть метчика, чтобы стружка не сыпалась в отверстие, а прилипла к метчику.
3. Промыть полученную резьбу керосином.
4. Надеть вставку на шпиндель, ввести в зацепление поводок и зацеп.

Нужно иметь в виду, что вставка несколько больше шпинделя, она не сидит на нём плотно, а свободно болтается. При вкручивании в отверстие вставка сжимается и тем самым закрепляется в отверстии. Вставку вворачивать до тех пор, пока её задний конец не углубится в отверстие на 1/4 шага резьбы. После этого вывернуть шпиндель и отломить поводок вставки, надавив на него подходящим стержнем. Для этого на витке за поводком имеется риска, по которой и отломится поводок. Примечание:При использовании ступенчатого метчика пункт 1 исключается.

Наша компания не занимается восстановлением резьбы. Данная статья служит исключительно для ознакомления с процессом восстановления резьбы. В наших магазинах вы можете купить футорки (резьбовые вставки) , сверла , метчики , наборы для восстановления резьбы.

Источник

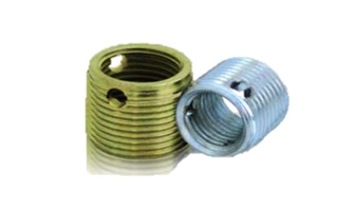

Втулка разрезная для восстановления резьбы

Состояние:
Новый товар

Предназначена для создания прочных резьбовых соединений в материалах с низкими прочностными характеристиками (чугун, алюминиевые сплавы, пластики, дерево), а так же для восстановления поврежденной резьбы.

Отправить другу

Втулка разрезная для восстановления резьбы

Предназначена для создания прочных резьбовых соединений в материалах с низкими прочностными характеристиками (чугун, алюминиевые сплавы, пластики, дерево), а так же для восстановления поврежденной резьбы.

Вашего друга зовут * :

Адрес электронной почты Вашего друга * :

Артикул	Кол-во в упаковке	Длина, мм	Диаметр сверла, мм	Внутренняя резьба, мм	Наружная резьба, мм	Цена за упаковку (без НДС)
00660302030	10 шт	6	4.6-4.8	М3	5×0.5	По запросу
00660302040	10 шт	8	5.9-6.2	М4	6.5×0.75	По запросу
00660302050	10 шт	10	7.2-7.6	М5	8×1	По запросу
00660302060	10 шт	14	8.7-9.4	М6	10×1.5	По запросу
00660302080	10 шт	15	10.7-11.4	М8	12×1.5	По запросу
00660302100	10 шт	18	12.7-13.4	М10	14×1.5	По запросу
00660302120	10 шт	22	14.7-15.4	М12	16×1.5	По запросу
00660302140	10 шт	24	16.7-17.4	М14	18×1.5	По запросу
00660302160	10 шт	22	18.7-19.4	М16	20×1.5	По запросу
00660302200	10 шт	27	24.7-25.4	М20	26×1.5	По запросу
00660302061	10 шт	12	8.2-8.6	М6	9×1	По запросу

Описание

Способ применения

Втулку с внутренней резьбой можно монтировать двумя способами (артикулы ниже указаны для втулки с резьбой M10):

1. Ввернуть во втулку до середины винт с внутренним шестигранником, предварительно навернув гайку арт. 0031710. Законтрить гайкой винт во втулке ключом арт. 0071330117. Ввернуть втулку в заранее подготовленное отверстие при помощи шестигранного Т-образного ключа арт. 0061313208. Затем ослабить гайку и вывернуть винт.

2. Ввернуть втулку в ранее подготовленное отверстие при помощи специального ключа арт. 00660300013.

Источник

Втулки для ремонта резьбы м8/m14 уменьшение 35

9 оценок От 4 шт. кешбэк 327 монет

в Москву От 780 ₽

В наличии 9 штук

В наличии 9 штук

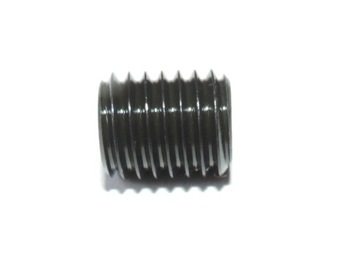

Втулки для ремонта резьбы м8/m14 уменьшение 35

Tulejka gwintowana, do naprawy zerwanego gwintu

M 8 x 1,25

aukcja dotyczy 1szt. tulejki M8 x 1,25

Na innych moich aukcjach zestawy oraz pojedyncze elementy do naprawy gwintów.

Zapraszam do zakupów.

• gwint wewnętrzny M8 x 1,25
• gwint zewnętrzny M14 x 2,0
• B — długość tulejki 35mm

Варианты доставки в Москву	Время доставки	Стоимость
Пункт выдачи в Калининграде	Время доставки:

Пункт выдачи в Польше Время доставки: Курьерская доставка Время доставки: Доставка почтой Время доставки: Доставка курьером EMS Время доставки: Доставка до ПВЗ Boxberry Время доставки: Доставка курьером Boxberry Время доставки:

Стоимость и срок доставки зависят от веса товара и габаритов. Для расчета точной стоимости доставки, необходимо оформить заказ.

Стоимость и срок доставки зависят от веса товара и места вручения. Для расчета стоимости доставки необходимо оформить заказ.

Введите город

Этапы нашей работы

Способы оплаты

• Банковской картой
• По выставленному счету
• Наличными или картой в офисе города Калининград

Втулки для ремонта резьбы М6 1,0 14мм вставка туле

Втулка samogwint. ремонт резьбы M8 x1,25 x 15 мм

Вал-бронзовая втулка трубка трубка B101 размеры 31 x 17 мм

Вал-бронзовая втулка трубка трубка B101 размеры 41 х 27 мм

Втулки обрыв устраните резьба M6 x 1,0 x 14 мм втулка

Втулки обрыв устраните внешняя M4x0,7 вставка tulejk

Валик латунный стержень fi 25 L=1 см латунь MO — 58А

Втулки для ремонта резьбы M8 / M12 уменьшение 35 мм

Бронза вал из бронзы стержень fi 21 мм L=10 см B101

Втулки обрыв устраните резьба M5 x 0,8 втулка 10 мм

Вал стержень латунь труба втулка fi 37 x 24 мм

Втулка тонко. для восстановления резьбы M5 x0,8 WSK L=10

Втулка cienkoście для восстановления резьбы M8 x1,25 L=14

Втулки для ремонта резьбы M6/M10 уменьшение L=12 мм

Валик из бронзы стержень fi 30 мм BA1032

Втулки обрыв устраните резьба M8 x1,25 15мм комплект

Втулки обрыв устраните резьба свечи M10x1,0 х 8 мм.

Вал-бронзовая втулка fi 51 x 29 мм B101

Втулка M6 cienkoście инжектора BMW Mercedes

Втулки обрыв устраните резьба M8 x 1,25 9мм втулка

Болт М6 х 35 с шестигранной головкой 6-kt с фланцем кл. 8.8
