Поддержание дорожного покрытия автомобильных дорог в хорошем состоянии является одной из основных функций дорожно-ремонтных подразделений, осуществляющих сервисные услуги для муниципальных учреждений и частных компаний.

Большую роль в проведении работ с высоким качеством играет используемая технология, техника и профессиональный уровень персонала. Компания «Главдорстрой» предлагает заказчикам выполнение работ по ремонту дорожного покрытия с использованием технологии струйно-инъекционного ремонта в городской черте и районах области.

Этапы струйно-инъекционного ремонта

Проведение ремонтных работ производится с использованием битумной эмульсии, смешиваемой с мелким щебнем и подаваемых под давлением в зону ремонта с дальнейшим покрытием слоем сухого щебня.

Технологический процесс включает следующие операции:

1. Очистку поверхности.
2. Обработку битумной эмульсией.
3. Заполнение щебнем с эмульсией поврежденного участка.
4. Присыпку сухим щебнем
5. Уплотнение.

Данная технология позволяет производить ямочный ремонт с гарантией сохранения дорожного покрытия в течение трех лет.

Очистка поверхности

На первом этапе работ производится очистка ремонтируемого участка дорожного полотна от пыли, грязи, отколовшегося асфальта, воды с помощью сжатого воздуха. В зимний период допускается проведение ремонтных работ при температуре до минус 15 о С с предварительным прогревом и просушкой ремонтируемой поверхности.

Обработка битумной эмульсией

Очищенный участок (разломы, трещины, провалы) тщательно обрабатывается битумной эмульсией предварительно разогретой с помощью горелки, что обеспечивает надежную сцепляемость старого и нового слоя дорожного полотна.

Заполнение щебнем с эмульсией

Предварительно очищенный щебень и эмульсия подаются по соединительным шлангам под давлением к поврежденному участку дороги. Смесь заполняет все пустоты и создает надежное покрытие.

Присыпка сухим щебнем

Участок дороги, обработанный рабочей смесью, присыпается сухим щебнем для придания прочности дорожному покрытию. Производится нанесение на поверхность смеси, состоящей из минерального порошка и гранитного отсева. Данная операция является дополнительной и значительно повышает качество дорожного покрытия.

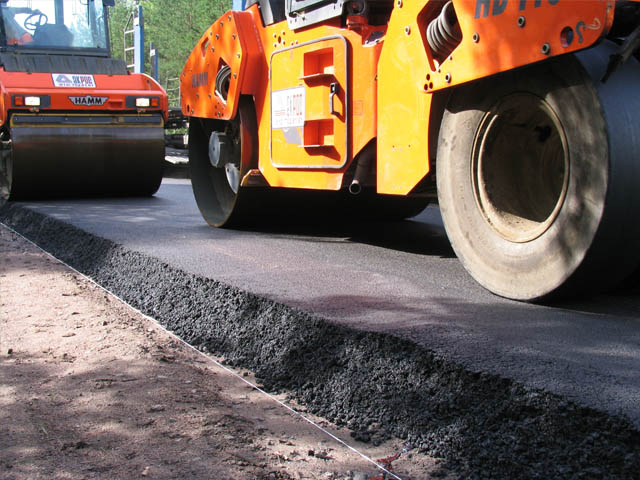

Уплотнение

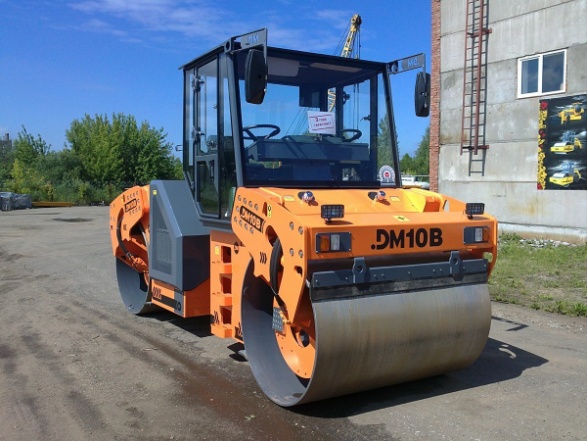

Нанесенный слой для создания большей плотности обрабатывается с помощью катка. Снижается пропускная способность покрытия влаги и возрастает сопротивляемость к колебанию температурных изменений. Данная категория дорожного покрытия рассчитана на пропускную способность автомобилей, составляющую 1000 транспортных единиц в час.

Используемые материалы

Приготовление рабочей смеси производится с помощью специальной установки, осуществляющей подготовку щебня и смешивание с эмульсией с дальнейшей подачей под давлением в зону ремонта.

Для приготовления рабочей смеси используется щебень размером 5-10 мм и быстрораспадающаяся битумная эмульсия, с концентрацией 65-70%, которая может быть двух видов:

• катионная для кислых пород камня (гранит);
• анионная для основных пород камня (известняк).

До проведения укладки смеси проводится предварительная проверка свойств эмульсии и щебня и времени необходимого для распада эмульсии, которое должно составлять 15-20 мин. Данная технология также может использоваться в зимний период при достаточном опыте рабочего персонала и слаженности выполнения отдельных операций.

Наибольшую сложность при выполнении работ играет быстро замерзающая вода, которая снижает сцепляемость укладываемой смеси со старым покрытием. Для повышения температуры поверхности, на которую укладывается смесь, используется специальная горелка.

Техника

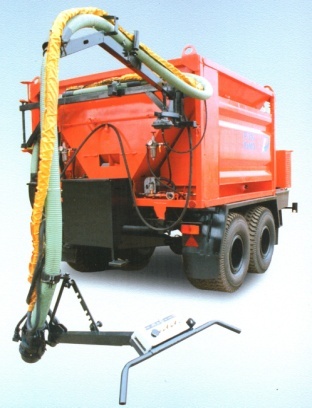

Для проведения струйно-инъекционного ремонта дорожного покрытия используется самоходные и прицепные системы.

Например TOTAL PATCHER T7500, оснащенный агрегатами:

• Емкостью для хранения битумной эмульсии.
• Дизельным двигателем.
• Компрессором.
• Бункером для хранения щебня.
• Горелкой.
• Специальной аппаратурой (шлангами, распылителями, блоками управления, осветительными прожекторами).

В состав бригады рабочих обслуживающих систему и производящих ремонт дорожного полотна входят 2-4 человека.

Передовые методы ремонта асфальта в Туле

Преимущества сотрудничества с компанией «Главдорстрой» (г. Тула) заключаются в следующем:

• выполняем любые объемы работ с высоким качеством и в строго оговоренные сроки;
• при обнаружении дефектов производим немедленное их устранение;
• договора оформляются письменно с указанием всех параметров;
• оплата за выполненные работы производится в любой форме (наличный или безналичный расчет);
• ремонтные работы проводятся без перекрытия движения автотранспорта с использованием предупредительных знаков.

По всем интересующим вопросам можно обращаться к специалистам компании «Главдорстрой» (Тула), которые сообщат необходимую информацию. Помимо выполнения дорожных работ, компания также предоставляет строительную технику в аренду на выгодных условиях с проведением технического обслуживания и ремонта.

Источник

Ямочный ремонт по струйно-инъекционной технологии

Любое инженерное сооружение, включая дорожные покрытия, обладает определенным сроком эксплуатации, который можно увеличить, если регулярно выполнять работы по его обслуживанию и устранению текущих проблем.

При этом одной из наиболее распространенных проблем с дорожными покрытиями является появление выбоин и трещин. Их возникновение обусловлено различными факторами (внешние воздействия, нагрузки, нарушения технологии укладки, использование некачественных материалов и прочее), но вне зависимости от причины такие дефекты нуждаются в устранении, поскольку это препятствует дальнейшему разрушению дорожного полотна.

Для устранения таких дефектов используют различные способы, но наиболее прогрессивным и экономным из них считается ремонт по струйно-инъекционной технологии (СИТ), поэтому мы рассмотрим, в каких случаях используется эта методика, оценим ее преимущества и изучим технологию выполнения.

В каких случаях используется технология?

СИТ применяется при заделке небольших трещин и выбоин (в пределах 40-60 см) и позволяет эффективно выровнять поверхность полотна с использованием минимального количества материалов. Обрабатываемый участок перед ремонтом тщательно очищают, а в особо сложных случаях промывают мощной струей воды, после чего качественно просушивают. На подготовленный участок наносят тонкий слой водно-битумной эмульсии (ВБЭ), укладывают мелкофракционный черный щебень и заливают его ВБЭ для обеспечения надежной сцепки всех компонентов. В случае необходимости готовая заплата дополнительно пересыпается тонким слоем мелкокалиберного белого щебня.

Применяют струйно-инъекционный метод только по отношению к дорогам с небольшой или средней транспортной загруженностью, поскольку на трассах с высокоинтенсивным движением, где регулярно проезжают тяжеловесный грузовой транспорт, заплатка быстро проседает или разрушается. В силу этого СИТ используют при ремонте малонагруженных дорог, пешеходных дорожек, тротуаров и прочих асфальтобетонных покрытий, где не предполагается интенсивная нагрузка.

Преимущества способа

К наиболее весомым достоинствам СИТ относится следующее:

• Всесезонность. Ремонт дорожного полотна таким способом можно выполнять при температурных параметрах в диапазоне от -15 до +40°C. Благодаря этому работы можно выполнять практически круглогодично, исключая ситуации, когда температура опускается ниже 15 градусов.
• Низкая стоимость ремонта в сравнении с другими технологиями. Экономность способа обусловлена простотой технологии и использованием минимального количества материалов.
• Оперативность. Благодаря отсутствию сложных процессов, на которые расходуется много времени, ремонт выполняется максимально быстро.
• Все манипуляции можно выполнить при помощи ремонтера или использовать для этих целей менее дорогое ручное оборудование (заливщики швов, гудронаторы, вибротрамбовки и прочее).
• При использовании ремонтера нет необходимости в дополнительном уплотнении заплатки.
• Отличная адгезия заплатки с основанием.
• Используется эмульсия в холодном виде, поэтому не нужно задействовать специальное оборудование для ее подогрева.

При выполнении ремонта СИТ нет необходимости в том, чтобы задействовать много работников и использовать сложную дорожно-строительную технику и оборудование.

Основные этапы ремонта по струйно-инъекционной методике

При выполнении ямочного ремонта по этой технологии работы выполняются в следующей последовательности:

• Обеспечение мер безопасности.
• Подготовка покрытия.
• Закладка щебня.
• Заливка щебня эмульсией.
• Уплотнение готовой заплатки.

Рассмотрим подробнее каждый из этапов выполнения ремонтных работ.

Обеспечение мер безопасности

При ремонте СИТ предпринимаются такие же меры, как и при осуществлении любых других дорожных работ. Разрабатывается временная схема движения и согласовывается со службой ГИБДД, после чего на месте работ устанавливаются соответствующие знаки, а восстанавливаемый участок ограждается барьерами.

Стоит отметить, что при выполнении работ по струйно-инъекционной технологии согласование действий с ОАТИ выполнять не нужно, поскольку при обработке полотна не предполагается сложное вмешательство в его структуру и проведение земляных работ.

Подготовка покрытия

С целью очистки трещин и выбоин от пыли и прочих посторонних элементов, обрабатываемый участок хорошо продувают воздуходувами или используют вакуумную очистку. В некоторых случаях возможна дополнительная очистка участка мощной струей воды, но после выполнения такой манипуляции место ремонта нуждается в дополнительной просушке.

После завершения подготовительного этапа на очищенную поверхность наносится слой водно-битумной эмульсии. Стоит отметить, что при использовании струйно-инъекционной технологии фрезерование поврежденного участка выполнять не нужно.

Закладка щебня

При осуществлении ремонта методом СИТ применяют щебень размером 5-10 мм, качество которого полностью соответствует определенным СНИПам и ГОСТам. Лучше не использовать щебень с более крупной фракцией, поскольку это отрицательно скажется на плотности заплатки и, соответственно, на общей прочности восстановленного участка. Перед закладкой щебня в подготовленную выемку, материал обрабатывают ВБЭ, а затем помещают его в полость и хорошо разравнивают слой. Если используется специальная ремонтная установка, то предварительно обрабатывать щебень эмульсией не нужно, поскольку этот процесс осуществляется автоматически во время подачи материала к ремонтируемому участку.

Заливка щебня эмульсией

После того, как трещину или выбоину заполнили щебнем, его нужно хорошо залить ВБЭ. Эмульсия должна качественно пропитать весь щебень, поскольку именно от этого зависит срок службы восстановленного участка. Если ремонтируемая поверхность расположена на сложном участке дороги (повороты, места спусков и подъемов), то после заливки эмульсии заплатку можно дополнительно присыпать слоем белого щебня, фракция которого колеблется в пределах 5-10 мм. Использование белого щебня повышает сцепление восстановленного участка с колесами транспортных средств или обувью людей, что наиболее актуально в зимний период.

Уплотнение

Проведение ремонта струйно-инъекционным способом не предусматривает уплотнение в качестве обязательного этапа, особенно если укладка заплаты выполнялась при помощи ремонтера, который подает материал под давлением воздушной струи, что обеспечивает хорошую плотность укладки, не нуждающуюся в дополнительном прессовании специальным оборудованием.

В остальных случаях целесообразно выполнить дополнительное уплотнение посредством ручного катка или вибротрамбовки. После выполнения такой процедуры прочность заплаты повышается на 10-15%, что положительно сказывается на общей надежности ремонта и сроке службы восстановленного участка.

Необходимое оборудование

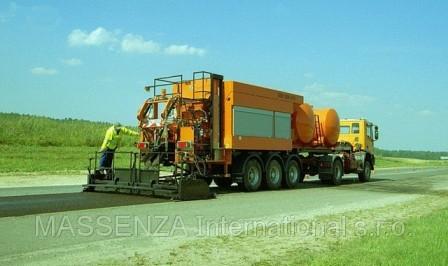

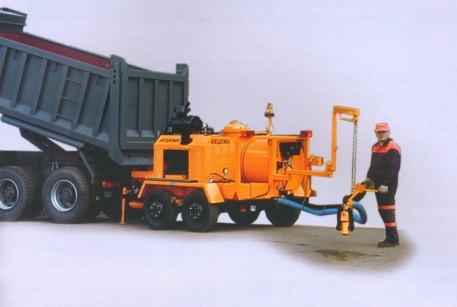

Наиболее часто для реализации ямочного ремонта с использованием струйно-инъекционной технологии используется техника, называемая ремонтер. Это оборудование задействуют для выполнения всех этапов ремонта, начиная с подготовки поверхности и завершая укладкой материала. В случае отсутствия такой установки можно использовать более простое, но при этом не менее эффективное ручное дорожно-строительное оборудование:

Источник

УПРОЩЁННЫЕ СПОСОБЫ ЯМОЧНОГО РЕМОНТА (ИНЪЕКЦИОННЫЕ МЕТОДЫ)

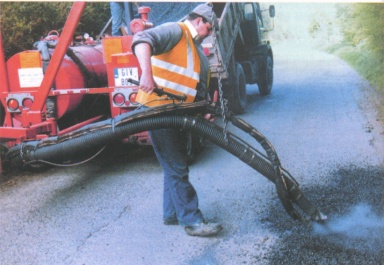

В последние годы все более широкое распространение получают упрощенные способы ямочного ремонта с использованием специальных машин типа «Savalco» (Швеция), «Packo», «Дьюра Петчер», «Блоу Петчер» и др. В России аналогичные машины выпускают в виде специального прицепного оборудования – пломбировщика марки БЦМ-24 и УДН-1.

В качестве ремонтного материала используют щебень фракции 5–8 (10) мм и катионную эмульсию типа ЭБК-2. Применяют концентрированную эмульсию (60–70 %) на битумах БНД 90/130 или 60/90 с ориентировочным расходом 10–11 % от массы щебня.

Ямочный ремонт инъекционным методом выполняют в следующем порядке:

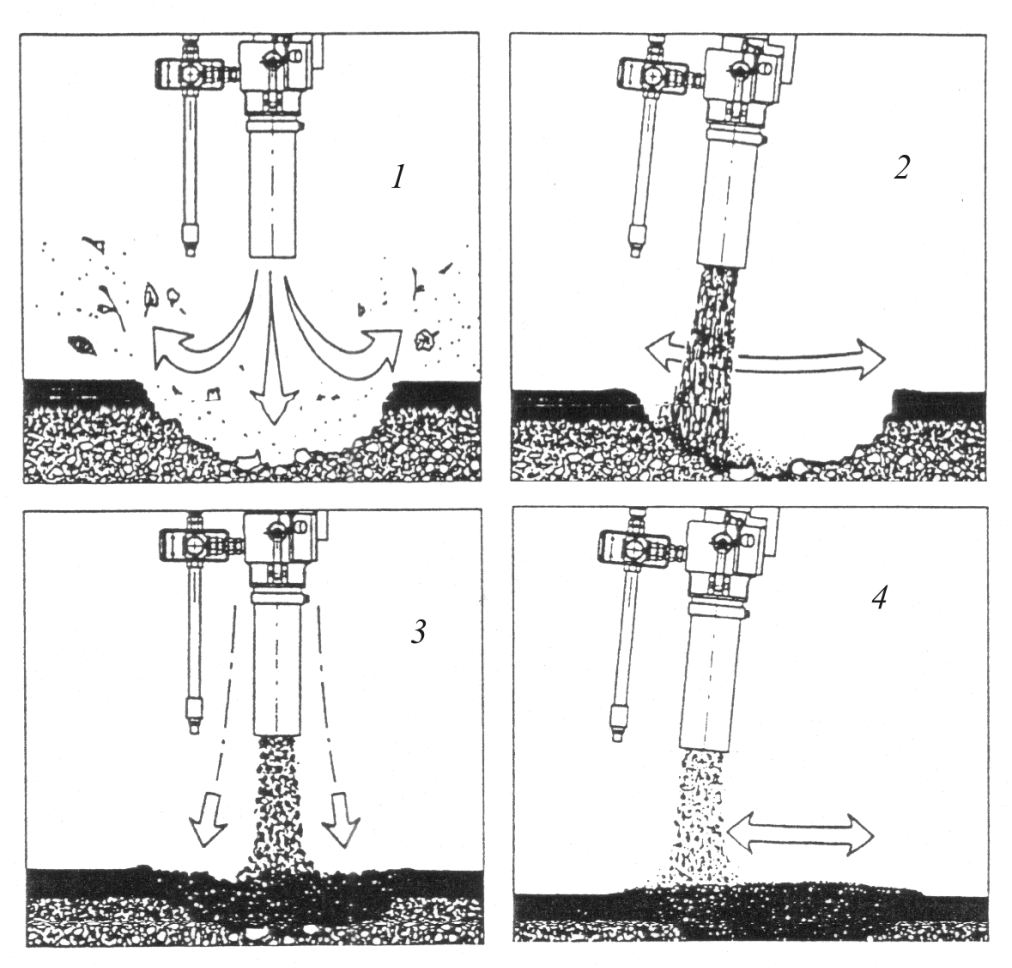

Ямочный ремонт по упрощённой технологии:

1 – очистка выбоин продувкой сжатым воздухом; 2 – подгрунтовка битумной эмульсией; 3 – заполнение щебнем, обработанным эмульсией; 4 – нанесение тонкого слоя необработанного щебня

Движение открывают через 10-15 мин. Работы выполняют при температуре воздуха не ниже +5°С как на сухом так и на влажном покрытии.

Следует отметить, что исключение предварительной обрубки краёв выбоины приводит к тому, что в прикромочной зоне выбоины остаётся старый асфальтобетон с нарушенной структурой, имеющий, как правило, пониженное сцепление с нижележащим слоем. Срок службы такой заплаты будет меньше, чем при традиционной технологии. Кроме того, заплаты имеют неправильные формы, что ухудшает внешний вид покрытия.

Наличие большого количества способов ямочного ремонта даёт возможность выбора оптимального из них исходя из конкретных условий с учётом состояния дороги, количества и размеров дефектов покрытия, наличия материалов и оборудования, сроков выполнения ремонта и других обстоятельств.

В любом случае необходимо стремиться к ликвидации ямочности на ранней стадии её развития. После ямочного ремонта во многих случаях целесообразно устроить поверхностную обработку или уложить защитный слой, которые придадут однообразный внешний вид покрытию и предотвратят его разрушения.

г) ремонт сколов и обломов плит цементобетонных покрытий, замена, подъемка и выравнивание отдельных плит, защита цементобетонных покрытий от поверхностных разрушений;

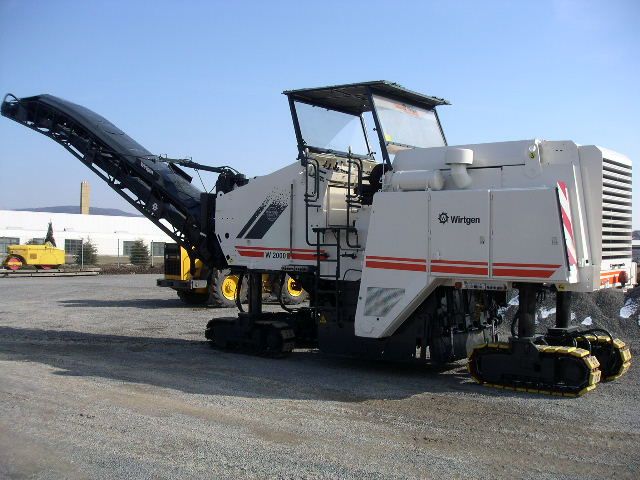

д) ликвидация колей глубиной до 50 мм; фрезерование или срезка гребней выпора и неровностей по колеям (полосам наката) с заполнением колей черным щебнем или асфальтобетоном и устройством защитного слоя на всю ширину покрытия;

е) защита асфальтобетонных покрытий от поверхностных разрушений герметизирующими пропиточными материалами, устройство изолирующего слоя из эмульсионно-минеральной смеси или мелкозернистой поверхностной обработки локальными картами для приостановки и предупреждения развития отдельных трещин на участках длиной до 100 м;

ж) восстановление изношенных верхних слоев асфальтобетонных покрытий на отдельных участках длиной до 100 м;

з) восстановление поперечного профиля и ровности проезжей части автомобильных дорог с щебеночным, гравийным или грунтовым покрытием без добавления новых материалов; профилировка грунтовых дорог; восстановление поперечного профиля и ровности проезжей части гравийных и щебеночных покрытий с добавлением щебня, гравия или других материалов с расходом до 300 м3 на 1 километр;

и) обеспыливание проезжей части автомобильных дорог;

к) восстановление дорожной одежды на участках с пучинистыми и слабыми грунтами на площади до 100 м2;

3) по искусственным и защитным дорожным сооружениям:

а) очистка от пыли и грязи элементов мостового полотна и тротуаров, подферменных площадок, опорных частей, элементов пролетных строений, лестничных сходов, опор, тоннелей и других искусственных сооружений;

б) очистка (в том числе и от растительности) конусов, откосов, подмостовых русел;

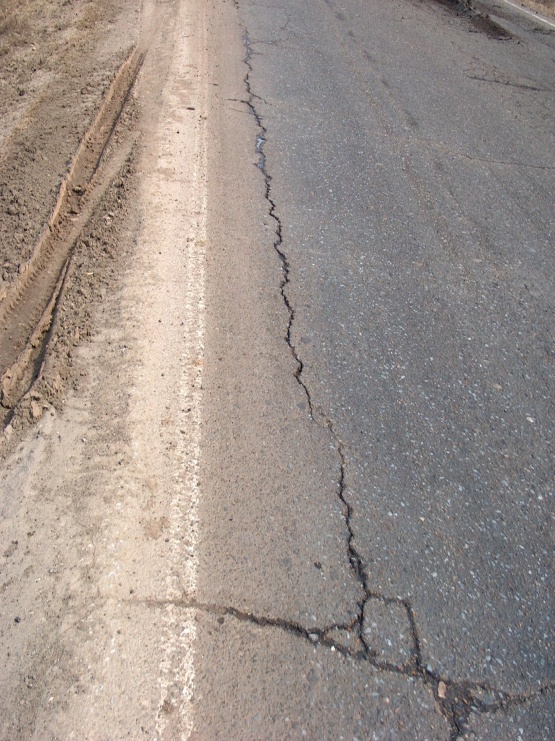

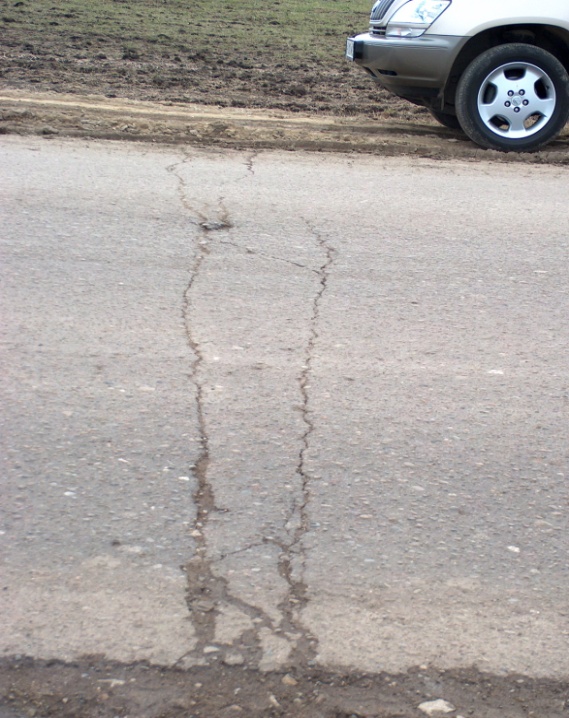

в) заделка трещин и мелких выбоин в покрытии в зоне деформационных швов, у тротуаров и на тротуарах, подкраска металлических элементов перил, ограждений, мачт освещения и других объектов, нанесение разметки на элементы мостовых сооружений, смазка опорных частей, очистка элементов от гнили и местное антисептирование на деревянных мостах;

г) предупредительные работы по пропуску ледохода и паводковых вод, уборка снега и льда у отверстий малых мостов, открытие и закрытие отверстий малых мостов, техническое обслуживание очистных сооружений, предупредительные работы по защите автомобильных дорог и дорожных сооружений от наводнений, заторов, пожаров, противопаводковые мероприятия;

д) техническое обслуживание паромных переправ; загрузка, перемещение и разгрузка паромов, регулирование высоты причалов, восстановление двигателей на паромах, систем буксировки и других устройств;

е) обслуживание судовой сигнализации и аэросигнализации на мостах;

ж) обслуживание наплавных и разводных мостов, сборка и разборка сезонных (временных) сооружений, разводка и наводка мостов, уход за подъемными и разводными механизмами мостов, наплавными средствами и надстройками;

з) исправление водоотводных трубок, лотков и изоляции в зоне примыкания к ним, исправление повреждений деформационных швов, тротуаров, перил и ограждений, устранение просадок до 10 см в зоне сопряжения моста с насыпью, окраска перил, ограждений и столбов освещения, нанесение на конструкции мостового сооружения соответствующей разметки;

и) устранение повреждений деталей опорных частей и связей пролетных строений, а также смотровых приспособлений, устранение повреждений козырьков вдоль пролетов и сливов с горизонтальных поверхностей опор и пролетных строений;

к) локальная окраска (в том числе с удалением продуктов коррозии, зачисткой металла и нанесением грунтовки) элементов металлических конструкций пролетных строений и опор, окраска ограждений, замена дефектных заклепок, подтяжка болтов, нейтрализация трещин в металле, восстановление узлов и стыков объединения стальных балок с железобетонными плитами и узлов ферм;

л) устранение локальных промоин в откосах насыпи конусов, регуляционных сооружениях и подходов, устранение размывов у опор;

м) устранение повреждений обделки тоннелей на локальных участках и повреждений водоотводных лотков, гидроизоляции, систем вентиляции, освещения, пожаротушения, противоаварийных и других технических устройств, используемых для безопасной эксплуатации тоннелей; устранение сползания грунта над порталами и низин на местности над тоннелями в местах, где не обеспечен водоотвод;

н) исправление сопряжения мостового сооружения с насыпью, исправление положения переходных плит;

о) устранение мелких дефектов железобетонных конструкций, включая гидрофобизацию поверхности, заделку раковин, сколов и трещин, устранение проломов плит, разрушений диафрагм, продольных швов омоноличивания балок (арок), восстановление части элементов с добавлением арматуры и последующим бетонированием этого участка (консолей плит, торцов балок и т.д.);

п) замена части покрытия, замена водоотводных трубок и лотков, восстановление изоляции на части мостового полотна, устранение дефектов системы водоотвода на искусственных сооружениях и подходах к ним, исправление или замена деформационных швов, устранение дефектов или замена отдельных секций тротуаров, перил, ограждений, восстановление элементов лестничных сходов;

р) замена досок настила и тротуаров деревянных мостов, устранение дефектов или частичная замена прогонов, подтяжка тяжей узлов ферм, антисептирование деревянных конструкций пролетных строений и опор;

с) устранение дефектов оголовков труб и открылков устоев мостов; устранение локальных повреждений изоляции и стыков колец труб изнутри;

т) замена подферменников; торкретирование поверхности опор; восстановление части ригелей и стоек; восстановление защитного слоя бетона отдельных элементов пролетных строений и опор;

у) замена или выправка опорных частей с подъемом пролетного строения;

ф) на регуляционных сооружениях восстановление разрушенных участков насыпи и укрепления откосов, восстановление упора для укрепления конуса и берегоукрепительные работы;

х) замена настила на паромных переправах и наплавных мостах, а также перил, ограждений и колесоотбойных брусьев; восстановление тротуаров, сопряжений пролетных строений между собой; восстановление балочной клетки причалов, устранение дефектов или замена обшивки и отдельных элементов плавсредств; антисептирование деревянных конструкций, окраска поверхности других элементов;

4) по элементам обустройства автомобильных дорог:

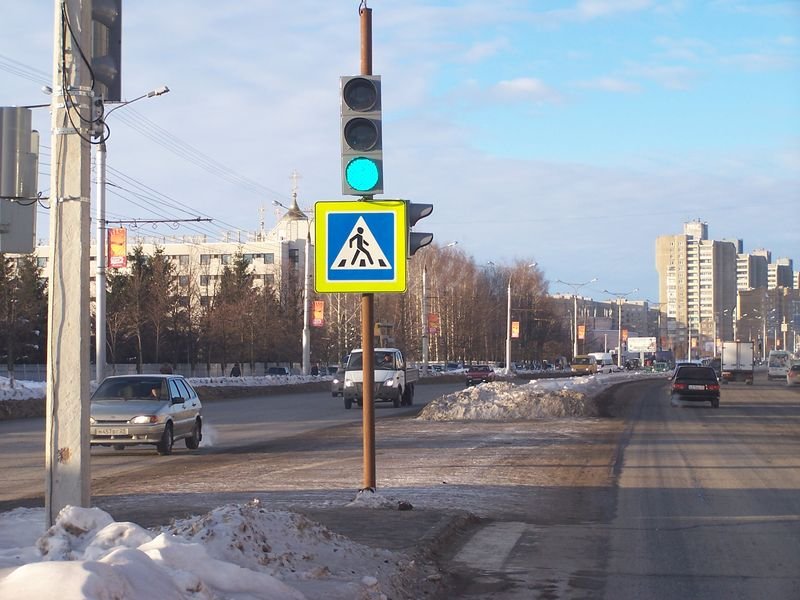

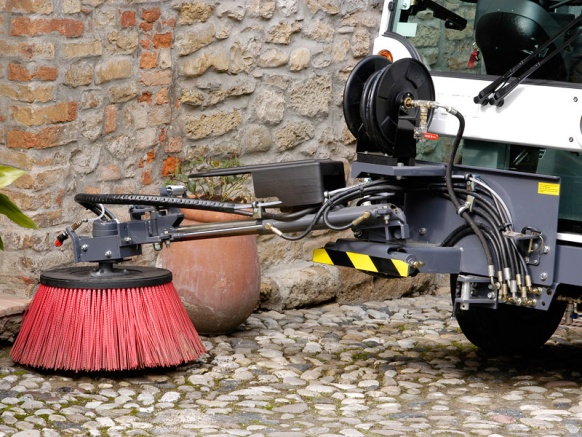

а) очистка и мойка стоек, дорожных знаков, замена поврежденных дорожных знаков и стоек, подсыпка и планировка берм дорожных знаков;

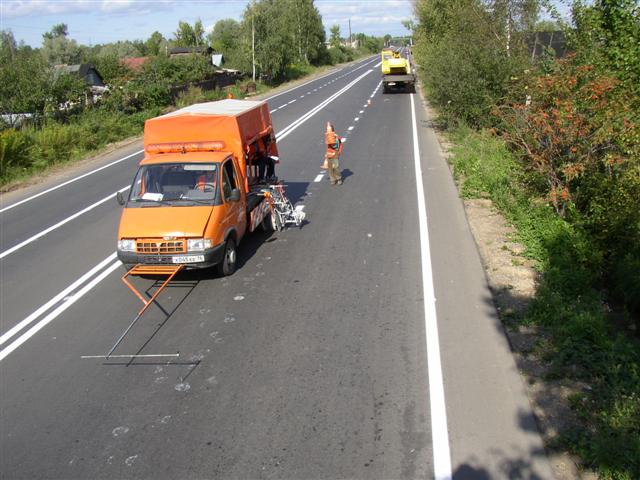

б) уход за разметкой, нанесение вновь и восстановление изношенной вертикальной и горизонтальной разметки, в том числе на элементах дорожных сооружений, с удалением остатков старой разметки;

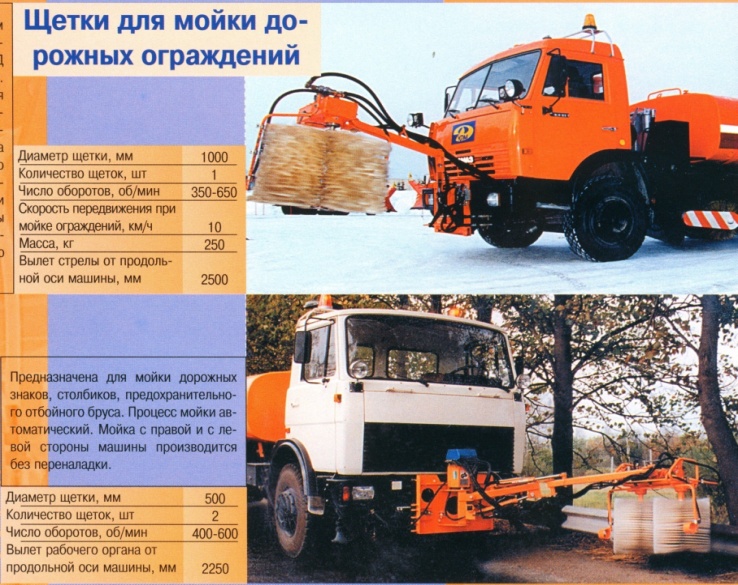

в) очистка и мойка ограждений, катафотов, сигнальных столбиков, светоотражающих щитков на дорожном ограждении и буферов перед дорожным ограждением; наклеивание светоотражающей пленки на световозвращающие элементы ограждений, сигнальные столбики и удерживающие буфера; исправление, замена поврежденных или не соответствующих действующим стандартам секций барьерных ограждений, натяжение или замена тросовых ограждений, замена светоотражающих элементов на ограждениях и столбиках, замена светоотражающих щитков на дорожном ограждении и буферов перед дорожным ограждением, уборка наносного грунта у ограждений и удерживающих буферов; очистка, устранение отдельных повреждений или замена отдельных разрушенных бордюров;

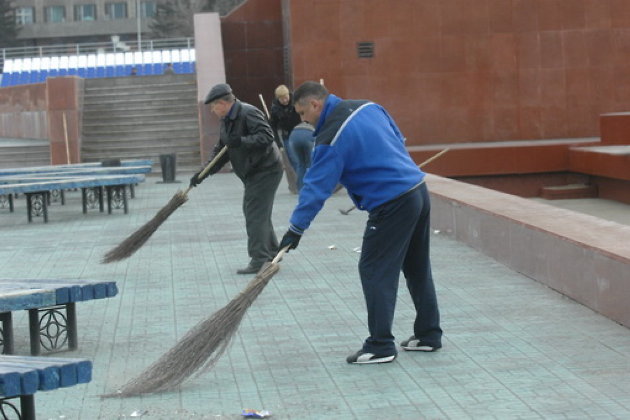

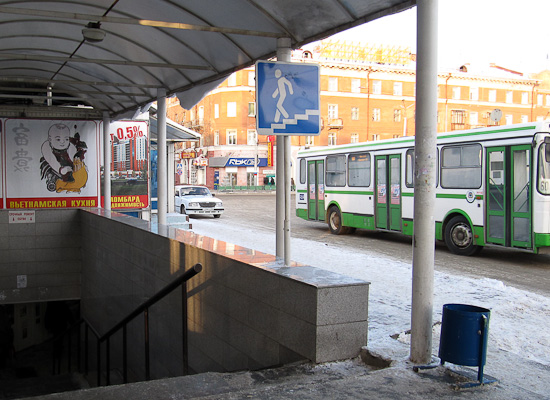

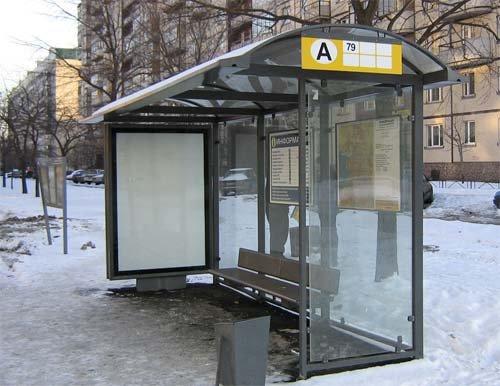

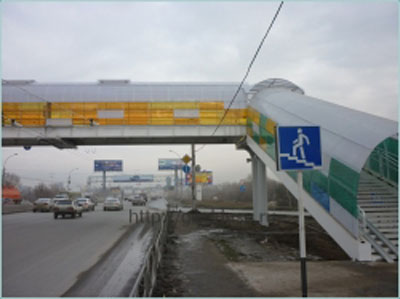

г) уборка и мойка остановок общественного транспорта, автопавильонов, подземных и наземных пешеходных переходов, туалетов, площадок отдыха и элементов их обустройства, шумозащитных и противодеформационных сооружений, а также устранение их мелких повреждений, окраска, замена поврежденных и установка недостающих контейнеров для сбора мусора, урн, скамеек на автобусных остановках и площадках отдыха; очистка туалетов и уборка мусора из контейнеров и урн, в том числе с использованием специальных машин; вывозка мусора для утилизации на полигоны;

д) освобождение проезжей части и земляного полотна от объектов, препятствующих проезду транспортных средств, уборка места дорожно-транспортного происшествия, проведение первоочередных мероприятий по обеспечению безопасности и организации движения;

е) содержание в чистоте и порядке, а также устранение отдельных повреждений памятников, панно, беседок, скамеек и других объектов архитектурно-художественного оформления, содержание в чистоте и порядке источников питьевой воды и артезианских колодцев;

ж) содержание в чистоте и порядке тротуаров, устранение повреждений покрытия тротуаров;

з) окраска элементов обстановки и обустройства автомобильных дорог, содержание их в чистоте и порядке;

и) оборудование и поддержание в чистоте и порядке объездов разрушенных, подтопляемых, наледных и заносимых участков автомобильных дорог, закрываемых для движения мостов;

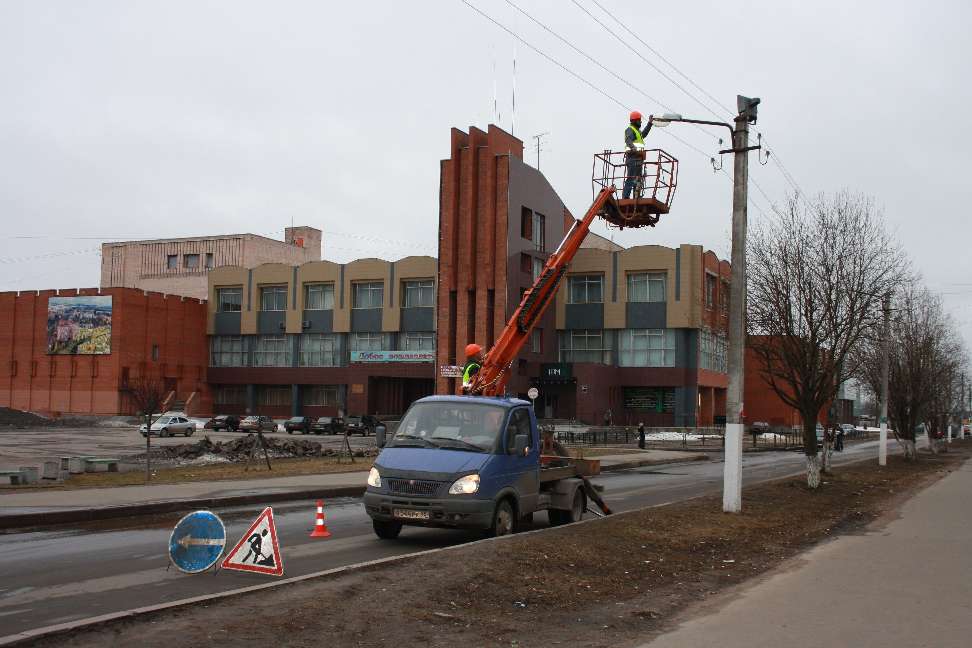

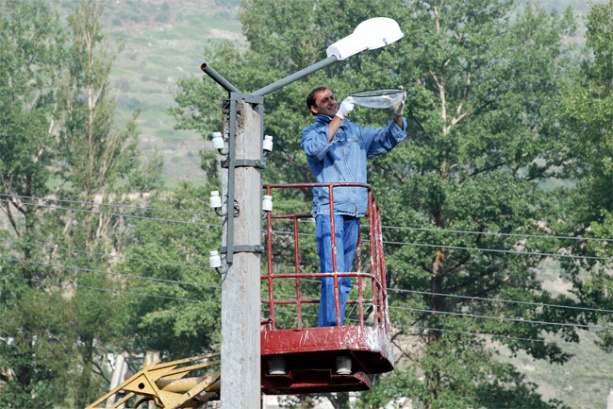

к) поддержание в чистоте и порядке линий электроосвещения (включая автономные системы освещения) дорог, мостов, путепроводов, тоннелей, транспортных развязок, паромных переправ и других дорожных сооружений; обслуживание систем контроля и управления линиями электроосвещения; замена вышедших из строя ламп и светильников, проводов, кабелей, автоматических выключателей, трансформаторов и других элементов электроосвещения, техническое обслуживание трансформаторов, плата за расход электроэнергии на освещение, системы вентиляции, светофорные объекты, информационные щиты и указатели, метеостанции, видеосистемы, счетчики учета интенсивности движения и иные подобные объекты; проведение испытаний линий электроосвещения;

л) поддержание в чистоте и порядке радиосвязи и других средств технологической и сигнально-вызывной связи, кабельной сети, а также светофорных объектов, средств организации движения, диспетчерского и автоматизированного управления движением, включая аренду каналов связи и плату за услуги связи для их функционирования;

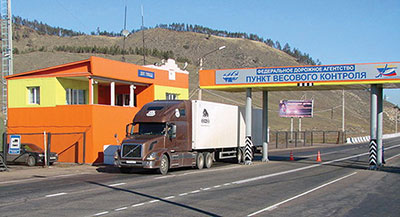

м) поддержание в чистоте и порядке, замена и устранение повреждений элементов весового и габаритного контроля транспортных средств, включая помещение и систему жизнеобеспечения, в том числе оплату коммунальных услуг и услуг связи, проведение метрологической проверки, техническое обслуживание весоизмерительного оборудования и оргтехники;

н) получение технических условий на присоединение к каналам связи и линиям электроснабжения и разрешений на выделение электрической мощности в целях функционирования линий электроосвещения, метеорологических систем мониторинга погодных условий и условий движения, видеосистем, пунктов учета интенсивности дорожного движения, информационных щитов и указателей, знаков переменной информации.
