Смазка объектива Юпитер-37А
Доставшийся мне «Юпитер-37А» 1989 года выпуска явно давал понять, что 21 год — возраст солидный. Механизм фокусировки работал туго и неравномерно, порой объектив внезапно начинал выкручиваться из переходника. Потому решено было объектив разобрать, почистить и смазать.

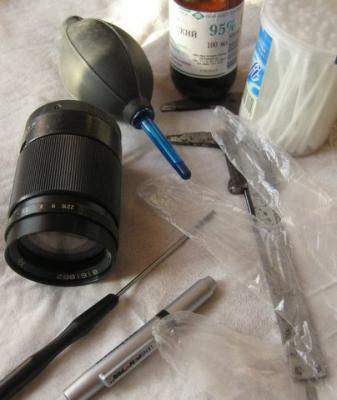

Изучив литературу, собрал необходимые материалы и инструменты:
- набор мелких отверток
- силиконовую смазку «СИ-180»
- бензин «Галоша»
- ватные диски, ухочистки и старую микрофибровую салфетку
- твёрдый карандаш для нанесения меток
Первым делом было снято «переходное кольцо КП-А/М42». Для этого достаточно ослабить три винта и аккуратно потянуть.
Открылся доступ к геликоиду линзоблока и его направляющим, которые были отвинчены и промаркированы «В» и «Н»(соответственно, «верхняя» и «нижняя»). Предварительно объектив был выставлен на «бесконечность» и нанесена метка положения линзоблока по глубине относительно неподвижной части.
Затем линзоблок был выкручен, некоторое затруднение может доставить «левая резьба» геликоида(т.е. выкручивается линзоблок так же, как нормальный винт закручивается).
После этого был выкручен стопорный винт и разъединен второй геликоид. Метка «бесконечности» была нанесена на вращающейся части относительно отверстия для правого винта верхней направляющей.
После разборки геликоиды «Юпитера-37» были очищены от старой смазки, пыли и прочей гадости с применением «Галоши», огрызков микрофибровой салфетки, ухочисток и прочих подручных средств. Свежая смазка была нанесена «обезглавленной» ухочисткой до заполнения пары витков резьбы(полностью смазывать резьбу не надо, избыток смазки потечёт во все стороны).
Сборка производилась по меткам «методом тыка». То есть геликоид закручивался до «бесконечности», если таковая не совпадала с метками — раскручивался и переставлялся на другой заход резьбы.
Так как на «переходном кольце» меток я не ставил, просто ввинтил его в камеру, вставил объектив, докрутил до желаемого положения и затянул винты.
Результат смазочных работ оказался вполне удовлетворительным: фокусировка «Юпитера-37» стала заметно плавнее и точнее, усилие снизилось ненамного, но в этом, полагаю, при механизме с двумя многозаходными геликоидами никакая консистентная смазка не поможет.
31046
11
Источник
Юпитер 37а ремонт диафрагмы

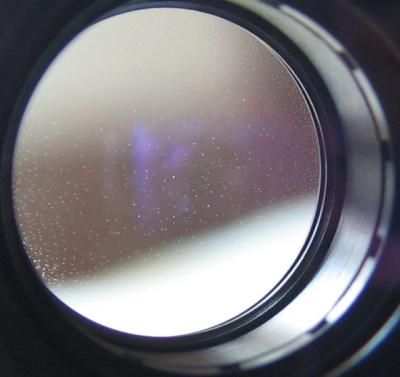

Объектив Юпитер-37А страдает распространенной болезнью – многочисленными белыми точками на задних линзах. По всей видимости, это результат испарения масла с лепестков диафрагмы. Эти точки приводят к снижению общей контрастности снимка и падению резкости.
Однако проблема достаточно легко поправима. Вам потребуются медицинские перчатки (следите, чтобы на них не было талька), часовая отвертка, ножницы с острыми краями и чистящий карандаш Lens-Pen.

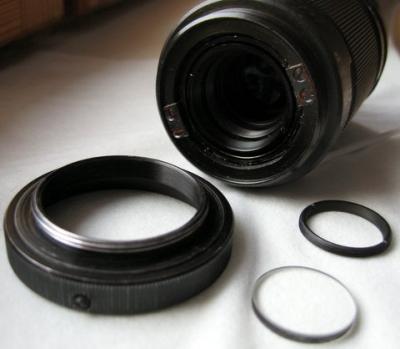

Часовой отверткой необходимо выкрутить три болтика у задника Юпитер-37А и, потянув на себя, снять его. Теперь вы получаете доступ к внутренней части объектива. Вам необходимо выкрутить кольцо, удерживающее заднюю линзу. Кто-то рекомендует делать это штангенциркулем, я же использовал обычные ножницы с острыми краями.
Ваша цель – узкое кольцо, находящееся в глубине объектива. Упираете края ножниц в фаски и выкручиваете его обычным способом – против часовой стрелки. Оно должно легко поддаться, но выкручивать придется долго – потребуется сделать несколько оборотов.

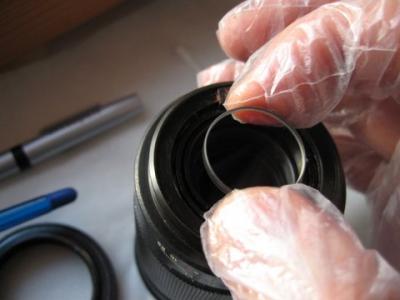

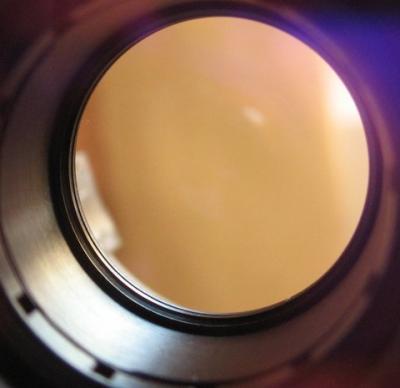

Выкрутив кольцо, вы можете перевернуть объектив и вот уже задняя линза у вас на ладони. Аккуратно протрите ее с обеих сторон чистящим карандашом для оптики. Все время контролируйте процесс на просвет – дело в том, что некоторые карандаши могут оставлять следы на линзе. Чтобы устранить их, можно использовать мягкую безворсовую ткань.
Теперь наступает черед утопленной в глубине объектива линзы (за створками диафрагмы). В отверстие объектива свободно проходит чистящий карандаш. Вновь контролируйте процесс во время чистки. По окончании сильно продуйте внутренность объектива грушей и снова посмотрите на просвет – не осталось ли ворсинок и пятен.
Собирается объектив просто. Только проследите, чтобы задняя линза выпуклой стороной смотрела вперед – в сторону остальных линз.
После указанных процедур точки с объектива должны исчезнуть бесследно и он возвращает себе первозданную резкость и контрастность.
Источник
Разборка Юпитер-37А
#1 PVK
- Пользователь
- 31 сообщений
- Город: М.О.

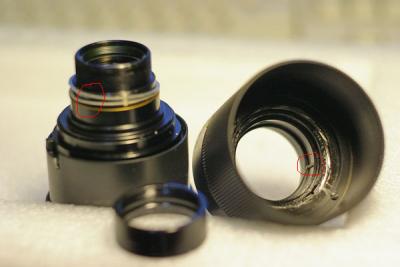

В связи с покупкой пентакса K200D были подняты из закромов старые объективы. На одном из них — Юпитер-37А, уже после чистки, обнаружилось что, похоже, на самой последней (внутренней) линзе, с внутренней же стороны, — множественные белые точки.
Есть-ли у кого опыт разборки и, самое главное, последующей успешной сборки этого девайса?
Фотку прикладываю.
Прикрепленные изображения
Сообщение отредактировал PVK: 09 Январь 2009 — 20:38
#2 KNA
- Модератор
- 16 215 сообщений
- Город: Москва
PVK (9.1.2009, 20:07) писал:
В связи с покупкой пентакса K200D были подняты из закромов старые объективы. На одном из них — Юпитер-37А, уже после чистки, обнаружилось что, похоже, на самой последней (внутренней) линзе, с внутренней же стороны, — множественные белые точки.
Есть-ли у кого опыт разборки и, самое главное, последующей успешной сборки этого девайса?
Фотку прикладываю.
Ну, задняя линза там просто на обычной закрутке держится. Спереди сложнее. Нужно сначала открутить переднее декоративное кольцо с надписями. Иногда выкручивается руками. Лучше всего найти подходящую резиновую трубу, упереться ей в это кольцо и выкрутить. На худой конец можно попробовать штангенциркулем зацепиться за выдавленные буквы и вывернуть. Но тут очень большой риск поцарапать как само кольцо, так и линзу.
Под кольцом уже обычная линзовая закрутка, которая держит переднюю линзу. Выкручивается тем же штанген-циркулем. Под передней линзой еще одна закрутка, она держит толстенькую такую склейку. Все, больше ничего нет.
Действовать нужно аккуратно. А то, к примеру, легко повредить чернение торцов на большой склейке, а это совсем ни к чему.
#3 gag
- Пользователь
- 126 сообщений
- Город: Нижний Новгород
PVK (9.1.2009, 20:07) писал:
В связи с покупкой пентакса K200D были подняты из закромов старые объективы. На одном из них — Юпитер-37А, уже после чистки, обнаружилось что, похоже, на самой последней (внутренней) линзе, с внутренней же стороны, — множественные белые точки.
Есть-ли у кого опыт разборки и, самое главное, последующей успешной сборки этого девайса?
Фотку прикладываю.
белы точки.. скорее всего пузыри, воздух попавший в процессе варки линзы.. убрать их вы не сможете..
Сообщение отредактировал gag: 10 Январь 2009 — 10:52
#4 PVK
- Пользователь
- 31 сообщений
- Город: М.О.
gag (10.1.2009, 10:48) писал:
#5 PVK
- Пользователь
- 31 сообщений
- Город: М.О.
KNA (10.1.2009, 0:22) писал:
Большое спасибо! Буду пробовать. Однако буквы не выдавлены — просто краска.
KNA (10.1.2009, 0:22) писал:
#6 PVK
- Пользователь
- 31 сообщений
- Город: М.О.
Прикрепленные изображения
Сообщение отредактировал PVK: 10 Январь 2009 — 13:33
#7 KNA
- Модератор
- 16 215 сообщений
- Город: Москва
Я так понимаю, только задняя линза и была грязная? Вот и хорошо. С ней проще всего.
Кстати, неплохо помогает помыть с посудомоем. Ежели линза сильно уделана или в масле. После посудомоя как следует промыть водой. Полезно еще дистиллятом ополоснуть. Капли сдуть фотоклизьмой. Как высохнет дыхнуть и протереть микрофиброй.
#8 PVK
- Пользователь
- 31 сообщений
- Город: М.О.
KNA (10.1.2009, 15:36) писал:
Я так понимаю, только задняя линза и была грязная? Вот и хорошо. С ней проще всего.
Кстати, неплохо помогает помыть с посудомоем. Ежели линза сильно уделана или в масле. После посудомоя как следует промыть водой. Полезно еще дистиллятом ополоснуть. Капли сдуть фотоклизьмой. Как высохнет дыхнуть и протереть микрофиброй.
Сообщение отредактировал PVK: 10 Январь 2009 — 18:13
#9 novi4ok
- Пользователь
- 243 сообщений
- Город: Черноголовка,МО
#10 Андрей АМ
- Модератор
- 7 369 сообщений
- Город: СПб
novi4ok (10.1.2009, 21:33) писал:
#11 PVK
- Пользователь
- 31 сообщений
- Город: М.О.
novi4ok (10.1.2009, 21:33) писал:
#12 novi4ok
- Пользователь
- 243 сообщений
- Город: Черноголовка,МО
Сообщение отредактировал novi4ok: 10 Январь 2009 — 23:00
#13 Шпигель
novi4ok (10.1.2009, 22:57) писал:
#14 PVK
- Пользователь
- 31 сообщений
- Город: М.О.
Шпигель (10.1.2009, 23:44) писал:
#15 novi4ok
- Пользователь
- 243 сообщений
- Город: Черноголовка,МО
#16 novi4ok
- Пользователь
- 243 сообщений
- Город: Черноголовка,МО
Сообщение отредактировал novi4ok: 12 Январь 2009 — 13:58
#17 Шпигель
novi4ok (12.1.2009, 13:56) писал:
По просьбам трудящихся.
Вид с задницы, хвостовик снят.

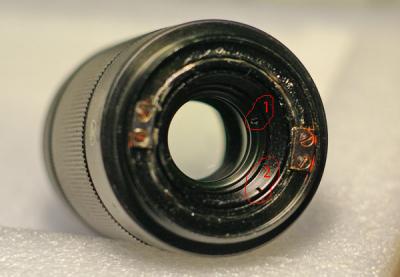

Открутив гайку (1), вывалится задняя линза. Если ее вставить обратно вверьхногами — получится обьектив с какими-то другими оптическими характеристиками. Не пробовал.
Открутив гайку (2), взявшись за передок (у кольца диафрагмы), за задок (у шкалы расстояний) и хорошенько дернув, можно получить две половины обьектива: линзблок (слева) и геликоид (справа).

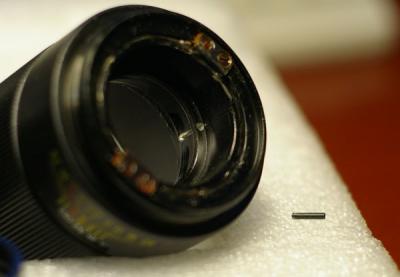

Виден штифт (справа) и юстировочные кольца (слева).
Собственно штифт.
Вообще, разбирается и собирается Ю37А элементарно, вполне работает принцип «отвинтить все что привинчено, открутить все что крутится» Главное — запомнить что в каком порядке было.
Если приспичило разбирать геликоид — можно отметить царапиной взаимное расположение при бесконечности, чтобы потом было видно на сколько витков резьбы промахнулся. Также, нежелательно путать направляющие геликоида — отвинчиваются сзади парами винтиков.
Источник
