Ремонт Chery Tiggo (T11)
Автомобильный портал etlib.ru предлагает квалифицированную помощь владельцам компактного китайского кроссовера Chery Tiggo (T11). Грамотно написанное руководство по ремонту Чери Тигго, а также широкий выбор статей на разную тему, фото и видео материалы и многое другое всегда к услугам наших посетителей. Если по какой-либо причине вы не нашли то, что искали, рекомендуем задать вопросы нашим экспертам онлайн.
В процессе эксплуатации китайского кроссовера, в принципе, особых проблем не возникает. Но все же есть характерные неисправности Чери Тиго, поэтому собрание руководств, по сути аналог книги по ремонту Чери Тигго, окажется полезным. Отсюда владельцы и любители автомобиля могут почерпнуть информацию о том, как проводится замена масла, замена ремня ГРМ, замена сайлентблоков или замена колодок. Если возникнут проблемы с подачей топлива, то кстати окажется замена бензонасоса.
История автомобиля
Основное производство кроссовера Чери Тигго сосредоточено в Поднебесной. Также этот автомобиль выпускается в других странах, включая Россию. Сборка Тигго российской версии осуществлялась до 2008 года на калининградском автозаводе, затем производственные мощности были перенесены в Таганрог. Из ТагАЗ модель выходила под названием Вортекс Тинго.Что касается двигательного ряда, то Чери Тигго оснащался 4-я типами силовых установок. Моторы на 1.6, 2.0, 2.4 и новый 1.8-литровый агрегат Актеко. В паре с двигателями функционируют коробки различного типа, включая и современный вариатор.
Хронология модельного ряда
Представляем версии кроссовера по модельным годам выпуска. Эта хронология поможет существенно облегчить ремонт Чери Тигго своими руками, если понадобится конкретная информация.1. 2005-й год – выпуск Тигго Т11 4WD 2.0 л, 2.4 л и 2.4 л 4WD;2. 2006-й год – выпуск Тигго Т11 1.8 л;3. 2007-й год – выпуск кроссовера с моторами 1.6, 1.6 4WD, 2.0 л АКПП, 2.0 АКПП 4WD, 2.0 л МКПП и 2.0 МКПП 4WD;4. 2012-й год связан с рестайлингом китайского автомобиля. Были выпущены версии FL с двигателем 1.6 л с «механикой» и вариатором;5. 2013-й год тоже рестайлинг. На этот раз Чери Тигго оснащается мотором на 2.0 л 4WD.
Источник
мануал чери тигго
Вам потребуются: ключи «на 17», «на 24», шприц, емкость для сливаемого масла объемом не менее 1 л.
Примечание.
В раздаточную коробку заливайте масло API GL-5 SAE 85W-90.
Согласно рекомендации завода-изготовителя на автомобиле Chery Tiggo уровень масла в редукторе заднего моста необходимо проверять каждые 10 тыс. км пробега или 1 год эксплуатации, а замену масла производят через 50 тыс. км пробега или 5 лет эксплуатации.
Примечание.
Обязательно замените масло в редукторе заднего моста, если при движении по бездорожью он оказался полностью погруженным в воду.
1. Для проверки уровня масла выверните пробку контрольного отверстия редуктора заднего моста, расположенную на картере редуктора (рядом с приводом правого колеса). Уровень масла должен быть у кромки контрольного отверстия или чуть ниже.
2. Если уровень масла сильно понижен, долейте масло с помощью шприца до кромки контрольного отверстия.
3. Вверните пробку контрольного отверстия.
Примечание.
Пробка уплотнена шайбой. Если шайба сильно обжата, обязательно замените ее.
4. Для замены масла в редукторе заднего моста выверните пробку сливного отверстия, расположенного снизу (на картере редуктора), предварительно подставив емкость для сливаемого масла, и слейте масло.
5. Вверните пробку.
Примечание.
Пробка уплотнена шайбой. Если шайба сильно обжата, обязательно замените ее.
6. Залейте чистое масло в редуктор заднего моста. Выполняемые при этом работы аналогичны описанным выше операциям по проверке уровня и доливке масла.
Источник

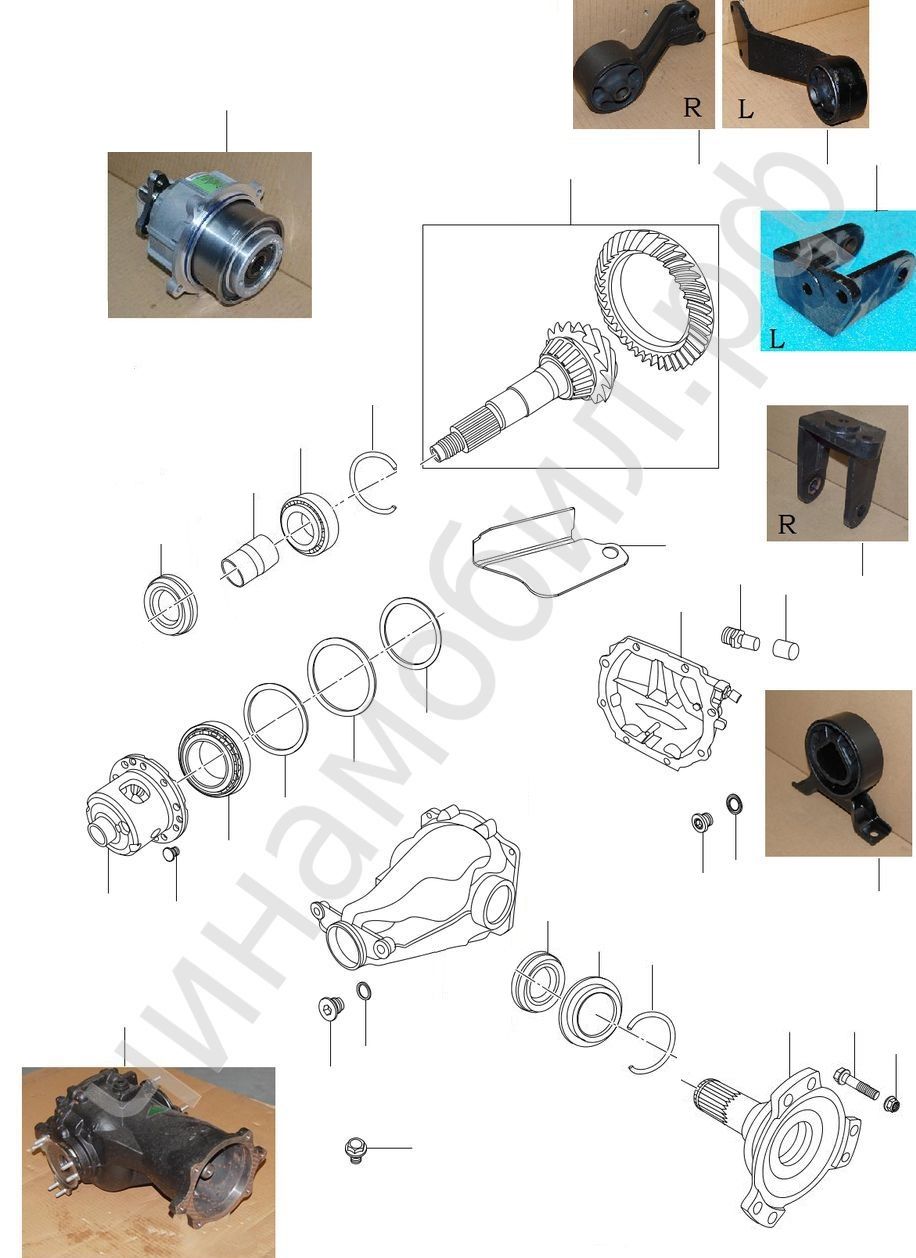

Сальник редуктора Chery Tiggo QR523T-2402241
Крышка флянца Chery Tiggo FL QR523T-2402113
Стопорное кольцо Chery Tiggo FL QR523T-2402112
Сальник привода колеса Chery Tiggo FL QR523T-2402241
Флянец выходной Chery Tiggo FL QR523T-2402111
Болт Chery Tiggo FL QR523T-2402122
Гайка Chery Tiggo FL QR523T-2402132
Вал (хвостовик) Chery Tiggo FL QR523T-2402211
Подшипник задний Chery Tiggo FL QR523T-2402221
Подшипник хвостовика Chery Tiggo FL MB290962
Втулка распорная Chery Tiggo FL QR523T-2402022
Сальник хвостовика Chery Tiggo FL SDH6452M-2402030
Крышка Chery Tiggo FL QR523T-2401213
Шайба регулировочная Chery Tiggo FL QR523T-2403172K
Шайба регулировочная Chery Tiggo FL QR523T-2403172G
Шайба регулировочная Chery Tiggo FL QR523T-2403172D
Подшипник дифференциала Chery Tiggo FL QR523T-2403171
Болт Chery Tiggo FL QR523T-2403122
Дифференциал Chery Tiggo FL QR523T-2403100
Крышка заднего моста Chery Tiggo FL QR523T-2401211
Сапун Chery Tiggo FL QR523T-2401141
Крышка сапуна Chery Tiggo FL QR523T-2401142
Шайба Chery Tiggo FL QR523T-2401122
Пробка сливная Chery Tiggo FL QR523T-2401121
Болт Chery Tiggo FL QR523T-2403132
Шайба Chery Tiggo FL QR523T-2401132
Болт уровня масла Chery Tiggo FL QR523T-2401131
Задний мост в сборе Chery Tiggo FL T11-2402010BA
Муфта электромагнитная Chery Tiggo FL QR523T-1802700
Опора заднего редуктора левая Chery Tiggo FL T11-2402840BA
Опора заднего редуктора правая Chery Tiggo FL T11-2402850BA
Кронштейн крепления левый Chery Tiggo FL T11-2402041BA
кронштейн крепления правый Chery Tiggo FL T11-2402051BA
Опора диффиренциала Chery Tiggo FL T11-2402020
адрес в г. Казань
Восстания д.20
тел 8(843)239-20-13
8(937)614-95-66
Источник
Задний редуктор чери тигго т11 ремонт
Содержание
Действия в чрезвычайных ситуациях
Ежедневные проверки и определение неисправностей
Эксплуатация автомобиля в зимний период
Инструкция по эксплуатации и техническому обслуживанию
Расходные материалы для проведения технического обслуживания
Предостережения и правила техники безопасности при выполнении работ на автомобиле
Основные инструменты, измерительные приборы и методы работы с ними
- Базовый комплект необходимых инструментов
- Методы работы с измерительными приборами
Механическая часть двигателя
Система управления двигателем
Система впуска и выпуска
Электрогидравлический блок управления коробкой передач
Приводные валы и главная передача
- Экстерьер
- Интерьер
- Потолочный люк
- Сервисные данные и спецификация
Система пассивной безопасности
Система отопления, вентиляции и кондиционирования воздуха (HVAC)
Электрооборудование и электросистемы автомобиля
- Осветительные приборы
- Стеклоочиститель и стеклоомыватель
- Замки дверей
- Аудиосистема
- Стеклоподъемники и опускные стекла
- Органы управления автомобилем и различное вспомогательное электрооборудование
- Сервисные данные и спецификация
- Жгуты проводов, реле и предохранители
- Как читать электросхемы, таблица сокращений
- Электросхемы
- Распределение питания
- Распределения соединений на “массу”
- Система электронного управления двигателем 1,6 л
- Система электронного управления двигателем 1,8 л
- Система электронного управления двигателем 2,0 л
- Топливная система
- Система охлаждения
- Управление системой зажигания двигателя 1,6 л
- Управление системой зажигания двигателя 1,8 л
- Управление системой зажигания двигателя 2,0 л
- Система запуска
- Система зарядки
- Система понижения токсичности двигателей 1,6 л/2,0 л
- Система понижения токсичности двигателей 1,8 л
- Фары дальнего и ближнего света
- Указатели поворотов
- Дневные ходовые огни
- Габаритные фонари
- Противотуманная фара
- Задний комбинированный фонарь
- Стоп-сигнал
- Задний габаритный фонарь
- Задний противотуманный фонарь
- Фонарь освещения номерного знака
- Передний потолочный плафон освещения салона
- Задний потолочный плафон освещения салона
- Сигнализатор открытой двери
- Подсветка замка зажигания
- Подсветка панели приборов
- Система стеклоочистителей и стеклоомывателей
- Сиденья с обогревом
- Наружные зеркала заднего вида с электроприводом регулировки
- Наружные зеркала заднего вида с обогревом
- Обогреватель стекла двери багажного отделения
- Электрические стеклоподъемники
- Прикуриватель и электрическая розетка
- Звуковой сигнал
- Система помощи при движении задним ходом
- Аудиосистема
- Электромеханический привод замков
- Иммобилайзер двигателя
- Автоматическая коробка передач
- Управление системой кондиционирования воздуха
- Ремни безопасности
- Система управления подушками безопасности
- Тормозная система
- Стояночная тормозная система
- Антиблокировочная система
- Потолочный люк
Источник
Задний редуктор чери тигго т11 ремонт
ПОПЕРЕЧНЫЕ РЫЧАГИ ЗАДНЕЙ ПОДВЕСКИ
Нижние
T11-2919030 (левый) и T11-2919040 (правый)
Аналоги Toyota
48730-42020 (левый) и 48720-42020 (правый)
Верхние
T11-2919010 левый-правый одинаковые
Аналог Toyota
48770-42020
Сайлентблоки в поперечных рычагах не имеют оригинальных замен (ни в Chery, ни в Toyota), то есть меняются вместе с самими рычагами.
КРЕПЁЖ. (так называемые «развальные»,которые часто попадают под замену)
Для заднего подрамника СВАРНОГО (T11-2810110)
Втулка со стороны подрамника на нижний поперечный рычаг
T11-2919033 (длина 73.8mm)
Аналог Toyota
48409-42020
Болт со стороны подрамника на нижний поперечный рычаг
T11-2919035 (длина 103mm)
Аналог Toyota
90119-12278
Гайка на нижний поперечный рычаг со стороны подрамника
T11-2919031 (толщина 22.7mm)
Аналог Toyota
48452-42011
Для заднего подрамника ЛИТОГО (T11-2810110BA)
Втулка со стороны подрамника на нижний поперечный рычаг
T11-2919033BA (длина 93.5mm)
Болт со стороны подрамника на нижний поперечный рычаг
T11-2919035BA (длина 123mm)
Гайка со стороны подрамника на нижний поперечный рычаг
T11-2919031 (толщина 22.7mm)
ПРОДОЛЬНЫЕ РЫЧАГИ ЗАДНЕЙ ПОДВЕСКИ
T11-3301010 левый
T11-3301020 правый
(T11-3301040 это просто ошибка каталога,предлагается, как правый)
Есть вероятность, что подойдут продольные рычаги от Toyota RAV4
48720-42030 левый 48710-42010 правый (непроверено)
Сайлентблок заднего продольного рычага
T11-3301130
Сайлентблок от Toyota RAV4 48725-42080 НЕ ПОДХОДИТ
КРЕПЁЖ. (так называемые «развальные»,которые часто попадают под замену)
Втулка на продольный рычаг в сайлентблок T11-3301130
T11-3301311 (длина 82mm)
Болт на продольный рычаг в сайлентблок T11-3301130
T11-3301313 (длина 109mm)
Гайка на продольный рычаг в сайлентблок T11-3301130
T11-2919031AB (толщина 28.2mm)
зы небольшой ликбез.
1.У Toyota RAV4 2000-2003гг используются и на поперечные, и на продольные рычаги задней подвески одни и те же втулки, болты и гайки «развальной темы». Болты «неразвальной темы» на поперечных рычагах другие (90119-12131) — короче (
длина 90mm)
Схему задней подвески у RAV4 00-03 годов можно посмотреть тут
2.У Toyota RAV4 до 2000г втулки «развальной темы» на продольный рычагдругие, чем у Toyota RAV4 2000-2003гг. Болты и гайки одинаковые.
Поперечные рычаги — конструкция вообще другая (с одной стороны сайлентблок, с другой — шаровый механизм).
