Стиральная машина Zanussi ZWO3104 EWM1000, сигналы симистров УБЛ и помпы всегда низкого уровня

Прошу помощи в восстановлении старичка на EWM1000.
Год назад был слышен хлопок и СМ встала с ошибкой 43. При осмотре УБЛ выглядела нормально, сопротивление около 1кОм, после подачи 220 срабатывала, контакты 4 и 5 замыкались.

При осмотре БУ был обнаружен прогоревший колодец прямо перед симистром УБЛ и мертвый резистор R18 на 220 Ом
Я пропаял колодец, заменил резистор и все заработало.

Год спустя СМ начала набирать воду рывками, затем опять хлопок и E43. Опять проверил УБЛ, все норм, на плате прогоревший колодец уже после TY1, резисторы в норме. Пропаял колодец, включил СМ – хлопок покруче. Вскрытие показало, что рванул TY1, прям от пина out в середину шла глубокая борозда, площадка под out на плате сварилась в каплю, похоже было на КЗ, резисторы целы.

Стал рассматривать уже все от и до. При тщательном осмотре УБЛ обнаружил почерневший пластик за термотаблеткой, также контакты 4 и 5 цветов побежалости, явно хорошо грелись.
Обнаружил мертвые резисторы R28 и R29 симистра TY4.
ТЭН пробивал на корпус, также сетевой фильтр пробивает 110 на корпус. Проводка в квартире двухжильная. Все остальное прозванивалось нормально.

Что делал. УБЛ решил не менять, дверь никто не откроет, СМ без присмотра не остается, да и особо вкладываться в нее не хочется, замкнул контакты 4 и 5. Поменял TY1, TY4, R28, R29, на всякий U11. Сменил ТЭН. Сетевой фильтр вроде бы так и должен давать на корпус 110 без заземления.

Включил СМ, зашел в диагностический режим, попробовал разные тесты, все работало нормально. Затем в обычном режиме решил включить слив, однако СМ набирала воду, крутила барабан, сливала, и опять набирала где-то раза 3, больше было похоже на режим полоскания, который идет следующим на селекторе.

Зашел опять в диагностический, переключил селектор в положение 2, должен был включиться клапан набора, однако заработала помпа, затем зажглась индикация «Конец», так же ведет себя при включении любой программы стирки. Раз мелькнула E42, затем все время E43.

Решил мерить сигналы. От out TY1 до проца прозванивается 450 кОм, не оборвано, DOOR CLOSE при замыкании контактов УБЛ прозванивается от J6/2 до Q23, от Q23 до проца.

При включении диагностического режима при разомкнутой УБЛ:
DOOR CLOSE – 5
DOOR TY — 0
DOOR TY S – 2,53 .
DRAIN TY S – 2,53 .
Почему низкий уровень??

Напряжение в сети 230, напряжение между J6/2 и com симистров те же 230, после симистров 220 (откуда?).

Переключил селектор в положение 2, DOOR TY поднялся до 5, выход на ULN упал с 5 до 0, симистор открылся, переменка после симистра стала 230, DOOR TY S стал 2,55.

После замыкания контактов УБЛ, DOOR CLOSE упал с 5 до 3,2, хотя, как я понял, должен упасть до 0. 220 после симистров везде пропало, кроме TY1.

Как я понимаю, E43 дает, т.к. при DOOR TY = 0, DOOR TY S = 2,5, но так и будет пока при закрытом симистре после него уже есть 220, откуда оно там? Симистор выпаивал, дело не в нем, площадки com и out звонятся 453 кОм, после R14 2,5 кОм, между com и R16 1,3 кОм.

Источник

Ремонт стиральных машин Занусси: разбор самых частых поломок

Стиральные машинки Занусси широко распространены в квартирах и домах. Они рекламируемы и продвигаются как устройства от надежного европейского бренда. Однако на практике все без исключения продукты от данного производителя имеют слабые точки. Поэтому нужно знать, как произвести ремонт стиральных машин Занусси при возникновении часто встречающихся поломок — это поможет сэкономить время и деньги на вызов квалифицированного специалиста из сервисного центра.

Особенности стиральной машины Занусси

Все без исключения машинки Занусси, будь то вертикалка или модель с горизонтальной загрузкой, являются тщательно проработанными инженерными решениями. Производитель на пути завоевания рынка со сниженной стоимостью продуктов избавился от большинства технологических запасов. В результате машинки:

• чувствительны к качеству водопроводной воды;
• имеют достаточно чуткий к перегрузкам подшипник блока барабана, быстро выходящий из строя при перегрузках или разбалансировках;
• требуют правильной установки, в том числе расположения сливного шланга.

Также из-за перебоев питания или перепадов напряжения в сети может выйти из строя плата электронного управления. Но в целом, ремонт машинки Zanussi при возникновении некритичных проблем, не представляет сложности. Предусмотрены простые решения для большинства поломок. К примеру, схема машинки Занусси включает специальные средства, позволяющие вручную разблокировать замок двери для закладки белья.

Часто встречающиеся проблемы

Одно можно сказать уверенно: все проблемы в работе машинки чаще всего связаны с халатностью владельца. Это может быть проигнорированная инструкция, неправильная установка. Часто хозяйки перегружают или недогружают барабан, создавая разбалансировки.

Еще больше случаев поломок связано с неправильной эксплуатацией, попаданием в рабочие тракты аппарата посторонних предметов. Есть и варианты, когда ремонт производится из-за износа компонентов системы.

Засор

Засор — проблема всех без исключения машинок Занусси. Это может быть как простая модель, так и достаточно продвинутый аппарат, например, Аквацикл 800 или 900. Все автоматы бренда очень чувствительны к качеству водопроводной воды.

При установке машинки рекомендуется устанавливать на входе отдельный фильтр тонкой очистки. Это недорого и не придется часто устранять последствия засоров.

Если машинка подключена непосредственно к водопроводу, нужно очистить сетку входного фильтра. Устранение засора выглядит следующим образом:

• отвинчивается подающий шланг;
• выкручивается входной фильтр из корпуса машинки;
• снимается сетка;
• очищается и при необходимости вымачивается в уксусе или мягком средстве удаления накипи;
• фильтр собирается, ввинчивается в корпус, к нему присоединяется подающий шланг.

Ремонтировать машинку своими руками таким способом можно часто. Устройство фильтра предусматривает процедуру съема и очистки сетки.

Посторонний шум во время работы

Посторонний шум — самая часто встречающаяся неполадка. Это явление может вызываться следующими причинами:

• разбалансировка барабана вследствие недогруженности или избыточного веса белья;
• повреждением подшипникового блока.

Стоит отметить, неисправности машинки Занусси с горизонтальной загрузкой в виде постороннего шума в любом режиме работы, скорее всего, потребуют вмешательства квалифицированного специалиста. Причиной выступают части узлов механики. Это может быть и достаточно безобидный случай, когда ослабел или разбалансировался амортизатор блока двигателя. Но причина может крыться в поврежденных подшипниках. В этом случае требуется замена всего блока.

В машинках с вертикальной загрузкой применяется другой тип крепления барабана. В устройствах такого типа неравномерность нагрузки в области подшипникового блока мала, поэтому посторонний шум, если он возник не из-за загрузки белья, а присутствует во всех режимах работы — обязательно показывает сложность проблемы. Требуется вмешательство специалиста.

Плохой отжим

Плохой отжим белья всегда связан с невозможностью достичь нужных оборотов барабана. Причинами такого явления могут быть:

• недостаточное напряжение питающей сети. Проверяется измерителем;
• плохое натяжение ремня, вызывающее проскальзывание. Поломка устраняется либо подтяжкой, либо заменой.

Но чаще всего плохо отжимать машинка начинает при неправильной загрузке белья. Это может быть чрезмерный или маленький вес. Во всех случаях возникает разбалансировка и электронное управление не дает двигателю развить нужные обороты.

Проблема решается или разделением белья на две порции для раздельных стирок, или добавлением в бак чистого полотенца, других вещей для набора достаточной массы.

Неисправности, связанные с подачей, нагревом, сливом воды

Частично случай, когда в машинку не подается вода — описан выше. Проблема устраняется путем чистки входного фильтра аппарата. Но машина может не набирать воду из-за поломки прессостата. Это случается редко, но происходит.

В аппаратах Занусси установлен достаточно сложный узел данного класса (в большинстве моделей — электронный), поэтому для его проверки и замены следует обратиться к специалисту. Вода может не набираться из-за недостаточного давления. В этом случае прессостат просто не определяет ее наличие на входе. Для решения этой проблемы также требуется вмешательство специалиста.

Отсутствие нагрева может быть связано с поломкой ТЭНа. У большинства моделей машинок Занусси предусмотрен дисплей или система индикации. При поломке ТЭНа на сигнальном устройстве светится ошибка.

Это может быть символьно-цифровой код или комбинация диодов. По показаниям дисплея следует найти в инструкции к стиральной машине Занусси раздел «неисправности и их устранение» и определить причину поломки.

Для ремонта ТЭНа понадобятся навыки пользования измерительными приборами и паяльником. Потребуется электрический тестер. Путем измерения сопротивления ТЭНа определяют его исправность или обрыв обмотки. В последнем случае подводы проводов к контактам нагревателя отпаиваются, элемент выкручивается из своего гнезда и заменяется на новый.

Самая неприятная ситуация — когда из машинки выбрасывается вода во время стирки. Встречаются случаи, когда вода поступает и одновременно происходит ее слив в канализацию. Подобные проблемы связаны с неверной установкой аппарата. Верхний уровень сливного тракта должен быть поднят не ниже уровня, указанного в инструкции к модели.

Обычно аппараты Занусси требуют расположения шланга на высоте не менее 60-80 см от точки входа в канализацию. На корпусе машинки предусмотрена специальная клипса для его крепления. Поэтому, если машинка начала сливать воду одновременно с набором или выбрасывать ее при стирке — следует проверить расположение отводного шланга.

Блокировка люка

В машинках Занусси устанавливается достаточно непрочный блокиратор. Его замковая система (зубцы фиксации) сделаны из пластика. Кроме этого, внутри узла расположены элементы электрического управления. Если блокиратор отказался фиксировать замок — следует:

• открыть дверку;
• в районе ее ручки найти на корпусе блок с двумя шурупами, фиксирующими предохранительную накладку с квадратным отверстием;
• аккуратно отогнуть резиновую манжету в этой зоне, предварительно сняв тонкий проволочный хомут, который ее удерживает;
• найти рукой блокиратор и зафиксировать его;
• открутить шурупы;
• снять накладку и вытащить блокиратор;
• отсоединить клемму с проводами.

Менять блокиратор нужно в любом случае. На устройстве могут быть видны явные механические повреждения в виде отломанных пластиковых зубцов. Узел может не включаться по причине поломки внутренних электронных компонентов, поэтому единственным выходом является покупка новой модели блокиратора.

Если поломка узла случилась во время стирки и открыть дверцу не получается — следует снять нижнюю декоративную панель стиралки, за ней скрывается специальный тросик. Чтобы открыть дверку, достаточно за него потянуть. Затем следует действовать по приведенной выше схеме для съема блокиратора. Новый узел устанавливается в обратном порядке действий.

Заклинил барабан

У пользователей понятие «заклинил» — довольно широкое. В виде списка вариантов и методов устранения поломки это выглядит так:

• попадание постороннего предмета. Барабан отказывается крутиться или аварийно останавливается в процессе стирки. В машинах с вертикальной загрузкой блокировка может возникать из-за незакрытых загрузочных дверок. Проблема устраняется методом удаления попавшей между частями конструкции помехи;
• отказ начального запуска, сопровождаемый гудением. Это явное указание на проблемы подшипникового блока. Рекомендуется вызывать специалиста;
• нет вращения при звуке работающего двигателя. Проблема может заключаться как в обрыве приводного ремня, так и в его слетании со шкивов. Если есть возможность разобрать корпус и проверить состояние элемента и поправить его — это нужно сделать.

Самая сложная проблема блокировки — поломка подшипника или крестовины барабана. В этих случаях потребуется дорогостоящий ремонт. Неприятно и попадание посторонних предметов в машинку. При заклинивании барабана неизбежно повреждается конструкцию аппарата.

Источник

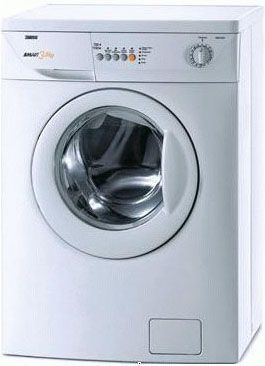

Ремонт стиральных машин Zanussi ZWO 3104

Стиральные машинки Zanussi ZWO 3104 редко требуют ремонта, потому что являются достаточно надёжной и качественной техникой. Как и все другие модели этого производителя, они крайне редко вызывают недовольства со стороны своего владельца, отлично справляются с возложенными на них функциями и становятся настоящим домашними помощниками с высоким эксплуатационным ресурсом.

Увы, но такая неприятность, как сбои в работе машинки, рано или поздно случается. В большинстве случаев речь идёт вовсе не о заводском бракезаводском браке: поломки обычно связаны с нарушением правил эксплуатации и ухода, а также физическим износом узлов.

Распространённые неисправности

Стоимость ремонта

Наименование	Цена **
Основные услуги
Выезд мастера	бесплатно
Выезд мастера за МКАД	40 руб./км. от МКАД
Диагностика	бесплатно*
Простой ремонт (класс 1)	от 500 руб.
Ремонт средней сложности (класс 2)	от 900 руб.
Капитальный ремонт (класс 3) — полная разборка	от 2500 руб.
Извлечение из труднодоступного места	от 400 руб.
Удаление инородных предметов (без разборки)	от 500 руб.
Удаление инородных предметов (с разборкой)	от 1500 руб.
Ремонт
Чистка системы слива	от 1400 руб.
Демонтаж транспортировочного крепежа	от 200 руб.
Закрытие створок барабана	от 1200 руб.
Разблокировка и открытие люка	от 500 руб.
Чистка сушки	от 1400 руб.
Регулировка приводного ремня	от 400 руб.
Таймера	от 1500 руб.
Закрытие створок барабана (полная разборка)	от 2500 руб.
Электронного модуля	от 1500 руб.
Бака (включая монтаж/демонтаж)	от 1800 руб.
Замена
Нижний или фронтальный противовес	от 1900 руб.
Прессостат	от 900 руб.
Люк, петля люка, ключка люка	от 700 руб.
Датчик регулировки температуры	от 900 руб.
Манжета люка на узких машинках	от 1400 руб.
Заливной шланг	от 500 руб.
Ручка люка, шкиф барабана	от 900 руб.
Барабан целиком	от 3000 руб.
Амортизаторы, пружины	от 900 руб.
Таймер, электронный модуль, блок индикации, программирование ПЗУ	от 1300 руб.
Манжета люка на машинках с сушкой	от 1500 руб.
Сливной шланг	от 600 руб.
Приводной ремень	от 700 руб.
ТЭН	от 1300 руб.
Подшипник и сальник	от 3500 руб.
Опора, крестовина	от 2400 руб.
Бак (без сушки)	от 3000 руб.
УБЛ	от 1100 руб.
Двигатель / мотор (снятие и установка)	от 1300 руб.
Электрожгут	от 1400 руб.
ТЭН сушки, мотор вентилятора сушки	от 1000 руб.
Сливной насос или патрубок	от 1300 руб.
Заливной клапан	от 900 руб.
Сетевой фильтр, конденсатор, кнопки / клавиши, сетевой шнур	от 600 руб.
Таймер сушки, термодатчик сушки, термостат постоянной температуры	от 800 руб.
Манжета люка	от 1300 руб.
Верхний противовес	от 900 руб.
Ручка управления	от 500 руб.
Бак (с сушкой)	от 3500 руб.
Задняя крышка бака	от 2200 руб.

* — стоимость диагностики равна нулю при дальнейшем ремонте; при отказе платите 400 рублей.

** — цена указана только за работу, без учета запчастей. В зависимости от вашего бюджета, Вы можете выбрать оригинальную деталь или недорогой аналог.

Что случилось со стиральной машиной?

Устранение неисправности	Стоимость ремонта	Время устранения	Заказать
Не заливается вода	от 800 руб.	30 минут	Заказать
Не крутится барабан	от 500 руб.	30 минут	Заказать
ТЭН не нагревает воду	от 1600 руб.	40-60 минут	Заказать
Машинка гремит или скрипит	от 1200 руб.	25-35 минут	Заказать
Сильно шумит	от 1300 руб.	25-35 минут	Заказать
Вся панель мигает	от 1500 руб.	40-50 минут	Заказать
Сильно вибрирует при отжиме	от 700 руб.	20-35 минут	Заказать
Не сливает воду	от 800 руб.	30 минут	Заказать
Течет	от 800 руб.	40 минут	Заказать
Выбивает автомат (УЗО) при работе или при включении	от 1300 руб.	40-90 минут	Заказать
Не включается	от 200 руб.	20 минут	Заказать
Не работает отжим	от 600 руб.	20-30 минут	Заказать

Купить запчасти для Zanussi ZWO 3104

Для этой модели у нас есть запчасти в наличии, которые вы может приобрести: таймеры, приводные ремни, манжеты, петли, электронные модули, насосы, прессостаты, УБЛ, датчики температуры, баки, активаторы, моторы, амортизаторы, сетевые кнопки, шланги, клапаны (кэн), люки, опоры и крестовины, ручки, ТЭНы, патрубки и ручки управления.

Запчасти Zanussi ZWO 3104 можно приобрести в нашем интернет-магазине. Если не нашли нужные запасные части в каталоге, позвоните по телефонам (495) 314-58-90, 315-61-00, 506-33-36 и мы обязательно их подберем.
