Ремонт насоса гидроусилителя руля камаза

ГУР КамАЗ — Гидроусилитель руля, устройство, ремонт, характеристики

ГУР КамАЗ – неотъемлемый компонент грузовика, но для корректной его работы требуется периодическое техническое обслуживание с заменой деталей при необходимости. Давайте рассмотрим, для чего нужен гидроусилитель руля на КамАЗ, какое у него устройство, характеристики и основные неисправности, а также тонкости ремонта и регулировки механизма.

Предназначение

Основная функция механизма – снижение усилия, необходимого для поворота руля во время движения грузовика. То есть, узел обеспечивает комфортное управление и выполнение поворотов. При неисправной системе даже на небольшой скорости приходится прикладывать значительные усилия, а на большой скорости, особенно, при выполнении маневров, управление и вовсе может быть невозможным (вплоть до заклинивания руля).

Задачи, которые решает ГУР

Основная задача любого гидроусилителя руля – упрощение поворота руля. Без него даже при незначительных поворотах рулевого колеса требовались бы существенные физические усилия.

Другая задача гидроусилителя рулевого управления КамАЗ – гарантия нормальной управляемости транспортного средства. Другими словами, это элемент, необходимый для обеспечения достаточного уровня безопасности при эксплуатации машины.

Устройство

Гидроусилитель руля КамАЗ включает следующие компоненты:

1. Распределительный механизм. Применяется для направления потоков рабочих сред, в том числе, масла гидросистемы, в узлы и отсеки системы ГУР.
2. Гидравлический цилиндр. Используется в качестве преобразователя гидравлического давления в механические импульсы, необходимые для движения поршней и штоков.
3. Гидравлическая жидкость. Это рабочая среда, передающая усилие от насосной установки гидроцилиндру. Жидкость выполняет смазывание соприкасающихся элементов и узлов.
4. Насос гидроусилителя руля КамАЗ. Поддерживает требуемое для корректной работы системы давление. Также насос ГУР КамАЗ осуществляет циркуляцию рабочей жидкости.
5. Элементы соединения узлов или магистрали. Необходимы для объединения в единый механизм всех частей системы.
6. Фильтрующий механизм.
7. Устройство управления или электронный модуль. Используется для направления и регулировки работы.

Устройство ГУР КамАЗ у разных моделей Камского автозавода может незначительно отличаться.

Характеристика ГУР

• Рулевой механизм – имеет гидроусилитель, установленный в том же картере, что и рулевой механизм. Устройство предусматривает наличие винта с гайкой на вращающихся валах и поршня, который соприкасается с зубчатой частью вала сошки.
• Передаточное число – 20
• Клапан управления – золотниковый, выполнен с предохранительным и перепускным клапанами.
• Насос – роторный механизм с лопастями и шестеренчатым приводом, передаточное число 1,25.
• Привод руля и гидравлического усилителя – карданный вал, соединенный скользящим шлицем, угловая передача оснащена шестеренками конической формы.
• Радиатор – алюминиевая конструкция с оребрением, установленная перед радиатором охлаждающей системы.
• Привод руля – имеет две тяги (поперечного и продольного типов) с шавровыми шарнирами без возможности регулировки.

Общую схему ГУР КамАЗ Вы можете посмотреть на картинке в начале раздела.

Ремонт гидроусилителя руля

Ремонт ГУР КамАЗ должен выполняться специалистами, имеющими нужные навыки. Лучше всего заказывать услугу в специализированных автосервисах, где занимаются обслуживанием автомобилей КамАЗ или грузовой техники.

Распространенные неисправности

Вообще, ремонт гидравлического усилителя руля на КамАЗах требуется на очень часто, так как это довольно надежная система. Особенно, если соблюдаются правила использования узла и выполняется плановое его обслуживание.

Обычно перебои в работе ГУР возникают при отрицательных температурах воздуха, зимой, при перепадах температур. Все поломки гидроусилителя руля КамАЗ можно поделить на две категории: механические и гидравлические (оба типа неисправностей могут образовываться в любой части узла).

Основная проблема связана с насосом на ГУР КамАЗ: повышается вязкость смазочных веществ, что способствует выдавливанию сальников и утечке масла. Такая неисправность особенно часто появляется на машинах, которые эксплуатируются неправильно, например, оставляются на автостоянке с выкрученными колесами. При пуске мотора давление возрастает только на одной из сторон, и сальник выдавливается.

При плюсовых температурах перебои в работе механизма возникают из-за грязи и пыли, которые задуваются в систему. Это приводит к разгерметизации отдельных элементов, отчего увеличивается износ втулок и штоков. На последних довольно быстро образуется ржавчина, что способствует и быстрому стиранию втулок. При использовании грузовика через 200-300 км пробега между этими деталями появляется люфт, от этого возникает стук рулевой рейки. Также нередко требуется регулировка зубчатого зацепления.

Важно: восстановление и ремонт ГУР КамАЗ должны осуществляться только профессионалами, с использованием специализированного оборудования.

Как удалить воздушную пробку из системы

При выполнении заправки смазочными веществами или после ремонта требуется убрать воздух из системы (прокачать ГУР на КамАЗе).

Последовательность действий такая:

Вывешивание переднего моста таким образом, чтобы колеса не соприкасались с землей. Выполняется подъем грузовика домкратом и подкладывание козелков под балку с обеих сторон.

Прокачку ГУР КамАЗ нельзя начинать, если колеса расположены на земле. В качестве альтернативы можно отсоединить продольную тягу от гидравлического усилителя.

Лучше, если данную работу будут выполнять специалисты, которые знают, как прокачать гидроусилитель руля на КамАЗе правильно, чтобы в системе точно не осталось воздуха.

Замена деталей при ремонте гидроусилителя руля

Начиная ремонт гидроусилителя, корпуса насоса ГУР и прочих элементов системы, нужно понимать, что детали, исчерпавшие свой ресурс, нельзя восстановить, их можно только заменить на новые. Изготовление запчастей с высокой точностью и гладкостью поверхностей возможно только на производствах, которые специализируются на создании таких деталей. Именно поэтому покупать комплектующие для КамАЗа необходимо у надежных компаний, которые выполняют поставку от официальных производителей.

Регулировка рулевого механизма

Проверять и регулировать рулевой механизм можно только в положении, когда мотор отключен, а продольная рулевая тяга отсоединена.

Перед началом работ нужно проверить балансировку колес, уровень давления, присутствие масла в рулевом управлении и на ступицах, настройки ступичных подшипников и тяг, функционирование амортизаторов, качество установки передних колес, уровень масла в насосе.

Для проверки усилия рулевой колонки используется динамометр, закрепленный на ободе колеса. Усилие проверяется при разных положениях рулевого колеса: при повороте на 2 и более оборота от начального положения, при повороте на три четверти оборота, при прохождении колесом начального положения.

Усилия, которые не соответствуют в нужных положениях заданным значениям, необходимо отрегулировать. Для этого может потребоваться демонтаж узла, его частичная или полная разборка:

1. Сначала выполняется настройка при третьем положении, регулировка выполняется посредством винта вала сошки;
2. Затем отлаживается первое положение – нужно выполнить подтяжку или ослабление места крепления упорных подшипников (требуется частичная разборка механизма);
3. Регулировка во втором положении осуществляется при полной разборке гидравлического усилителя.

Источник

Как проверить насос гура на камазе?

Как проверить насос ГУР, почему гудит и шумит гидроусилитель

Сложно представить современный автомобиль, без усилителя рулевого управления. А ведь какие-то 15-20 лет назад, это было обыденным, практически все водители, крутили баранку только при движении автомобиля, так как на месте это было сделать значительно труднее.

На сегодняшний день, автомобили снабжаются различными конструкциями усилителей руля, основное место между собой делят гидравлический усилитель и электрический, но также не редки случаи компоновки автомобиля, электрогидравлическим усилителем руля. Учитывая факт того, что наиболее распространенным и популярным считается именно гидроусилитель рулевого управления, мы разберем подробно способы и методы проверки исправности насоса ГУР.

Основные неисправности насоса

1. Повышенный люфт и выход из строя подшипника рабочего вала.

2. Нарушение целостности сальника рабочего вала насоса.

3. Износ и задиры лопаток ротора.

4. Неисправность редукционного клапана давления.

5. Нарушение герметичности корпуса насоса.

6. Проскальзывание приводного ремня на шкиве насоса, слабое натяжение.

— Завоздушивание рабочей магистрали

Данная проблема, может быть обусловлена, как правило двумя неисправностями. Одной из них, принято считать нарушение герметичности корпуса насоса ГУРа, а также трещины в трубопроводах, шлангах и соединительных элементах.

Вторая поломка- это подсос воздуха, через неисправный подшипник вала и его сальник, что является самой распространенной проблемой, появляющейся куда чаще чем первая. Основным признаком завоздушивания масляной магистрали, служит появление пузырьков в бачке усилителя, а также не редким случаем встречается вспененность и выдавливание жидкости из под крышки бачка.

— Гудение и шум при работе

Если насос гидроусилителя, стал издавать шум и сильное гудение при заведенном двигателе, скорее всего причина кроется в его не способности создавать требуемое давление. Происходит это, в основном из-за износа лопаток ротора и их «подвисания» в его корпусе. Также, данный симптом может быть от перекашивания ротора, в следсвии износа и люфта подшипника насоса ГУР.

В зимнее время года, гудение насоса при его неисправности, может быть не значительным, до тех пор пока не прогреется рабочая жидкость, стоит также отметить что руль «на холодную» крутится значительно легче чем спустя пару минут прогрева . Данный дефект многие перекупщики автомобилей, не редко маскируют заменив жидкость на более вязкую. Отличить такой «маскарад» удается далеко не каждому дилетанту.

Подшипник вышел из строя

При неисправности подшипника, гул и вой в районе насоса будет постоянным, вне зависимости от нагрузки на рулевой механизм. Проверить такую поломку не сложно, достаточно на заглушенном двигателе, покачать шкив насоса в вертикальной плоскости. При исправном подшипнике люфта быть не должно. Не лишним будет проверить подшипник фонендоскопом или длинной отверткой на заведенном двигателе, стуки, скрежеты и сильный шум не допустимы.

— Свист при вращении рулем

Достаточно распространенная неисправность, особенно на автомобилях, за которыми следят крайне не брежно. Суть проблемы, заключается в проскальзывании ремня на шкиве насоса усилителя, происходит это в момент его активной работы, то есть когда руль находится в состоянии движения. Причина чаще всего кроется в растянутости приводного ремня или же его слабом натяжении.

— Сильно тяжелеет руль при движении

Как правило, с повышением оборотов двигателя, если руль становится существенно тяжелее, то это говорит о выходе из строя редукционного клапана, который поддерживает номинальное давление во всей системе. Для достоверного подтверждения этой версии, не лишним будет замерить давление в магистрали специальным манометром.

На долголетие и надежность эксплуатации насоса гидроусилителя рулевого управления, влияют несколько фактов:

1. Своевременность и качество замены масла, специальной жидкости системы.

2. Стиль вождения водителя. При резких и частых перегазовках, подшипник выходит куда быстрее обычного.

3. Натяжение приводного ремня. При его сильном затягивании, подшипник «загудит» очень быстро.

4. Задержка руля в крайнем положении более 3-5 секунд, вызывает колоссальную нагрузку на ротор насоса. Износ в такой эксплуатации будет явно повышенным.

Не смотря, на вышеизложенные факты, в среднем насосы гидравлической системы усиления руля, вполне исправно работают по 150-200 тысяч километров. Поломки, которые случаются раньше этого пробега, зачастую просто единичные случаи.

Для надежной работы насоса рекомендуется

— своевременно менять жидкость гидроусилителя

— следить за уровнем жидкости и проверять отсутствие подтеков

— не вращать руль без прогрева системы (3-5 минут)

— не пользоваться герметиками и присадками заделывающими течи в системе.

В заключении.

Ремонт насоса ГУР, требует достаточно высокого оборудования и соблюдения определенных технологий. Делать ремонт самостоятельно, не всегда является разумным решением, так же как и покупка контрактного. В свою очередь замена на новый узел, будет куда более правильным выходом.

Основные неисправности насоса ГУР | Мастер Сервис Россия

Насос гидроусилителя руля — как домохозяйка: незаметно, когда он трудится, и критично, когда работать перестает. Крутить руль одним пальчиком уже не получается, да и всей пятерней с непривычки тоже не очень. А еще выясняется, что руль всегда был не очень-то покорным, и только гидроусилитель держал его в рамках — а без него удержать руль в руках оказывается сложновато.

Простая физика: как работает насос ГУР

Логично, что тяжелый руль в системе с гидроусилителем недвусмысленно намекает, что давление в системе падает. Но, кроме потяжелевшего руля, существуют и другие признаки, что что-то пошло не так.

Давайте немного освежим в памяти, как устроен и работает насос ГУР.

Насос ГУР в разобранном виде

Насос состоит из:

• Шкива, который работает от ременной передачи с двигателя или от электропривода (для насосов ЭГУР).
• Корпуса с верхней и нижней крышками.
• Вала, на который “нанизаны” шкив, опорные подшипники качения или скольжения, рабочая пара ротор-статор.
• Торцевых распределительных дисков (пластин). Через окошки в дисках масло всасывается в насос и нагнетается в магистраль.
• Ротора — подвижного элемента рабочей пары с выдвижными пластинками. Он через шлиц закреплен на валу и вращается вместе с ним. Под действием центробежной силы пластинки выдвигаются из пазов.
• Статора — статичного элемента рабочей пары, в основном, эллиптической формы. Внутри статора вращается ротор.
• Уплотнительных элементов — сальников, прокладок, резиновых колец.
• Редукционного клапана — состоит из шарика, пружинки и гайки..

Насос гидроусилителя руля работает на простом принципе изменения объема и разниц давления. Шкив вращает вал, вместе с ним внутри эллиптического статора вращается неподвижно закрепленный на валу ротор с пластинами. Под действием центробежной силы пластины выдвигаются из пазов, упираются в стенки статора и задвигаются обратно в пазы.

Когда выдвинувшиеся пластинки проходят серповидную зону, образуются сектора низкого давления, где всасывается масло из бачка. Проходя узкую часть статора, пластины задвигаются, давление повышается, полость с маслом перемещается к окну нагнетания, и масло сбрасывается под давлением в магистраль к распределителю. За счет эллиптической формы статора за один оборот вала масло всасывается и нагнетается два раза.

Принцип работы насоса ГУР

Сломался насос ГУР: признаки и причины неисправностей

Итак, все перечисленные выше элементы участвуют в процессе создания давления. Стоит маленькой пластинке треснуть или стереться, и вот давления уже недостаточно или нет совсем.

Во всем этом есть единственный плюс (если это можно назвать плюсом): насос ГУР никогда не ломается внезапно, он всегда подает сигналы бедствия.

Периодически сильно гудит

Поздравляем, у вас воздух. Загляните в бачок — если видите пузырящееся масло, значит, система разгерметизировалась, и в нее попал воздух. Сразу осмотрите агрегат, бачок и магистраль на предмет трещин. Если снаружи все целое, придется снимать и разбирать насос — возможно, подтекает сальник, уплотнительные кольца или прокладка.

Система гидроусилителя завоздушена

Пронзительно визжит при повороте руля

Тут дело в ремне: либо он слабо натянут и проскальзывает по шкиву во время вращения, либо совсем растянулся.

Под капотом постоянно гудит и руль стал тугим

Вот это явный, стопроцентный признак, что насос не может создавать нужное давление и зовет вас на помощь. А если нет давления, нет и толку от усилителя. Причин здесь несколько:

1. Износились элементы рабочей пары. Виной всему возраст насоса или старое, грязное масло (если оно вообще есть в системе).

• Если вы тщательно следите за количеством и качеством масла, а пластинки стерлись по торцам, значит, пришло их время. Изношенные пластины не достают до стенок статора, не образуют областей низкого давления и не захватывают масло. Нужно просто заменить их.
• Износились пазы лопастей — это тоже, в основном, проблема возрастных насосов. Можно поменять либо рабочую пару целиком, либо ротор.
• Появились щербинки на внутренней поверхности статора, пазах или лопастях. Это случается, когда масло, призванное защищать детали насоса, гробит их. Как? Да элементарно: старое масло обычно насыщено металлической стружкой и мелким мусором. Эта стружка работает как абразив и разрушает поверхности рабочей пары. Микрочастицы металла появляются в системе, если насос какое-то время работал в сухую, а еще стружку выбивают уплотнительные кольца золотника. Эта проблема тоже решается в условиях СТО: мастер отшлифует стенки статора, в критическом случае — заменит деталь.
• Залипли лопасти. Грязное, старое, вязкое масло не дает пластинкам двигаться быстро и свободно, они буквально залипают в пазах, выдвигаются-задвигаются неравномерно, давление создается через раз. В этом случае насос разбирают, чистят рабочую пару, обязательно промывают систему ГУР и, естественно, меняют масло.

Выработка на стенках статора

2. Серьезные повреждения редукционного клапана.

Редукционный клапан регулирует давление: когда оно превышает максимум, клапан открывает допканал и сбрасывает давление до допустимого. Случается, что редукционный клапан залипает, становится неподвижным, т.е перестает закрывать (или открывать, что хуже) допканал, и масло хлещет мимо системы. Такое происходит, если на клапане есть задиры или он так долго работал с грязным маслом, что буквально оброс липкими отложениями.

Отремонтировать клапан вполне реально — на большинстве автомобилей его можно снять, разобрать, почистить или заменить поврежденные элементы. Обязательно нужно промыть систему и залить новое масло.

Редукционный клапан насоса

3. Насос банально “устал”. Никакой механизм не может служить вечно, даже самый ухоженный и конструктивно совершенный.

Профилактика — залог здоровья

Качественное масло для системы гидроусилителя, как целые пыльники для рулевой рейки, — маст хэв. Это не только рабочее тело, которое передает давление, — масло защищает от коррозии, смазывает, отводит тепло от металлических элементов системы.

Любое масло, даже самое крутое и дорогое, со временем теряет физические и химические свойства, потому что работает с высокими температурами, загрязняется и просто стареет. Когда оно в стотысячный раз циркулирует по своему маршруту, пользы от него уже маловато. Поэтому специалисты советуют менять масло ГУР:

• в условиях форс-мажора — если разгерметизировалась система;
• планово — каждые 45-60 тысяч километров или раз в 1-2 года, в зависимости от стиля вождения и условий эксплуатации.

Чтобы насос работал правильно и эффективно, не нужно ничего сверхъестественного — только внимание и уход:

• следите за уровнем и качеством масла — заглядывайте в бачок хотя бы раз в 15 тысяч километров. Без масла металлические элементы банально изнашиваются механически — появляются заусенцы, задиры и царапины, уплотнители рассыхаются, и в конце-концов насос заклинит.

Изношенное рабочее зеркало насоса ГУР

• вовремя меняйте масло, заливайте жидкость для ГУР, которая строго соответствует по допускам, от проверенных производителей;
• если вы понимаете, что с насосом что-то не так, езжайте в специализированный автосервис. Не стоит заливать присадки, герметики и другие “ремонтные” жидкости.

Насос гидроусилителя руля, как и любой другой агрегат автомобиля, работает долго и исправно, если за ним правильно ухаживают. Не ленитесь проходить ТО, вовремя менять масло, используйте качественные комплектующие и доверяйте автомобиль только квалифицированным мастерам.

Гидроусилитель руля КАМАЗ

Гидроусилитель руля — важный и практичный механизм любого грузовика, в разы облегчающий и без того сложный труд водителя. Об особенностях конструкции гидроусилителя руля на КАМАЗе, его типичных поломках, правилах и рекомендациях по эксплуатации читайте в нашей статье.

Не каждый водитель легкового автомобиля действительно ценит ГУР (гидравлический усилитель руля), воспринимая его как должное: «ну крутится баранка легко и без напряга, а, что, бывает иначе?». Еще как бывает! Неисправный ГУР на КАМАЗе — это тяжелые усилия при каждом повороте руля; через несколько километров такой езды руки просто отваливаются от усталости. Казалось бы, такой маленький и неприметный механизм, а играет такую важную роль. Именно об этом устройстве мы и расскажем Вам подробнее.

Гидроусилитель руля: определение, устройство и функции

Гидроусилитель руля — это гидравлическая система, которая является составной частью рулевого механизма и служит для облегчения управлением автомобилем.

Основными функциями ГУР являются:

— обеспечение устойчивости заданной траектории движения; — уменьшение усилий, которые прилагает водитель для поворота рулевого колеса;

— сохранение обратной связи между рулем и колесами.

Гидроусилитель руля состоит из следующих систем и механизмов:

— распределителя, который направляет потоки жидкости в полостях системы; — гидроцилиндра, который преобразовывает давление жидкости в работу штока и поршня; — рабочей жидкости, которая необходима для смазки пар трения и передачи давления от насоса к гидроцилиндру; — насоса, поддерживающего заданное давление и циркуляцию жидкости; — соединительных шлангов, которые объединяют все элементы системы;

— электронного блока, который регулирует работу гидроусилителя.

Эксплуатация гидроусилителя руля на КАМАЗе

Для того чтобы гидроусилитель руля прослужил долго, необходимо соблюдать несколько рекомендаций:

— регулярно (раз в неделю) проверять уровень масла в системе; — менять масло и масляные фильтры минимум дважды в год. Если цвет масла изменился до назначенного срока — поменять немедленно; — не допускать эксплуатации автомобиля при утечках в системе гидроусилителя и устранять их как можно раньше;

— регулировать и проверять натяжение ремня привода.

Типичные неисправности ГУР

Гидроусилителю руля КАМАЗа свойственны несколько основных видов поломок. Мы остановимся на самых распространённых неисправностях и причинах их возникновения.

Неустойчивое движение автомобиля по дороге (необходимо постоянно выравнивать машину дополнительными манипуляциями руля):

— проверьте свободный ход рулевого колеса — если он повышен, то отрегулируйте; — убедитесь, что детали винтовой пары рулевого механизма не изношены — при необходимости замените их;

— иногда причиной неустойчивого движения автомобиля является заедание реактивных плунжеров в корпусе клапана управления гидроусилителем или же золотника. В таком случае необходимо промыть детали и устранить причину заедания.

Повреждение или засорение фильтра насоса:

— воздух, попавший в гидросистему (признаки: мутное масло и пена в бачке) — промойте и прокачайте систему, замените фильтр;
— разрушена прокладка коллектора или погнут сам коллектор.

Неравномерная или недостаточная работа гидроусилителя руля. Причины могут быть следующие:

— чрезмерное натяжение в зубчатом зацеплении — отрегулируйте рулевой механизм, доведите усилие до нормы; — засорение фильтра насоса или износ деталей качающего узла. Необходимо разобрать механизм и заменить изношенные детали; — нарушение герметичности обратного клапана рулевого механизма;

— наличие воздуха в системе — удалите воздух, прокачав систему.

Прокачка системы гидроусилителя руля после ремонта

Воздух, которые остаётся в системе ГУР после замены масла, может стать причиной недостаточной или неравномерной работы гидроусилителя руля. Для того чтобы правильно прокачать систему, необходимо совершить следующие действия:

— приподнимите передние колеса на домкратах так, чтобы они висели в воздухе; — открутите перепускной клапан на рулевом механизме; — проверните руль до упора влево (должны сжаться центрирующие пружины); — залейте новое масло в насос; — включите двигатель и на минимальных оборотах доливайте масло в бачок ГУР до тех пор, пока не пропадут пузырьки из шлангов; — закрутите перепускной клапан на рулевом механизме; — поверните руль вправо до упора (опять же, до сжатия центрирующих пружин), а потом верните его влево и вновь открутите перепускной клапан — выпустите пузырьки воздуха и закрутите его обратно;

— повторите последнюю манипуляцию до тех пор, пока из клапана не пойдёт абсолютно чистое (без пузырьков воздуха) масло.

Еще в этом разделе

Ремонт гидроусилителя руля Камаз, Ремонт ГУР Камаз — Ремонт рулевой колонки Камаз, Ремонт рулевой рейки Камаз, Kamaz

ГУР Камаз, Гидроусилитель руля Камаз — система гидравлики, часть авто, из которой состоит рулевой механизм. Гидроусилитель руля полезен тем, что понижает усилия при взаимодействии с рулевым колесом, а так же при управлении автомобилем, так же нивелирует толчки на неровных дорогах, и контролирует движение, если с шинами что-то произошло, например они повредились.

ГУР Камаз или гидроусилитель руля состоит из разных элементов, каждый из которых исполняют свои функции:

Электроблок — регулирует работу гидроусилителя на электронном уровне.

Рабочая жидкость — исполняет роль передатчика давления на гидроцилиндр от насоса, а так же смазывает элементы, в частности пары трения.

Соединительные шланги — служат для того, Чтобы соединить воедино насос, гидроцилиндр, а так же распределитель между собой.

Гидроцилиндр — состоит из штка, а так же хромированного поршня. Давление, которое создает жидкость, преобразуется в энергию, которая толкает поршень.

Распределитель — распределяет жидкость по всей гидросистеме, по всем ее полостям.

Насос ГУР Камаз — качает жидкость и циркулирует ее по всей гидросистеме. Так называемое сердце гидросистемы.

Нужно помнить, что проверять и регулировать ГУР Камаз, можно лишь при одном условии — когда двигатель выключен, а так же, когда выключена и рулевая тяга (продольная).

Проверка и регулировка ГУР Камаз:

Рулевое колесо — требуется измерить усилие на самом рулевом колесе

Колеса — требуется проверить какое давление воздух создает в колесе, а так же какая у колес балансировка, так же нужно проверить есть ли смазка в системе рулевого управления.

Масло — нужно открыть резервуар насоса, где находится масло, и посмотреть наличие воздуха, в системе его быть не должно, так же масло не должно течь и вытекать, требуется устранить все утечки масла, посмотреть масло на наличие загрязнения механическими частицами, и посмотреть есть ли осадок, как на фильтре насоса, так и на самом бочке — его быть не должно.

Рулевые тяги — просмотреть подшипники на колесных ступицах, так же просмотреть все рулевые тяги, посмотреть как работают амортизаторы.

Если вы будете следить за системой гидроусилителя руля, проводить ей ТО, эксплуатировать ее в нормальных условиях, то устройство ГУР Камаз может очень долго и надежно работать.

Какие могут быть неисправности в ГУР Камаз

1. ГУР начал терять масло из гидросистемы.

2. Руль перестал легко поворачивать в одну и другую сторону, начал проворачиваться тяжело.

3. Появились посторонние шумы или громкие шумы, когда работает насос.

4. Руль крутится быстро, а сам механизм рулевого управления медленно или тяжело реагирует.

5. На руль начали передаваться какие-то толчки или руль начал вращаться и колебаться.

6. Стало трудно удерживать руль, когда едешь прямо.

7. Руль начал задерживаться, на своем обратном ходу.

Чтобы произвести ремонт ГУР, нужно провести полную диагностику, и только после этого приступать к ремонту. Первоочередное действие — нужно просмотреть давление в рулевой системе, когда руль находится в одном и другом крайних положениях, так же следует посмотреть какое максимальное давление получает насос, и какой у него приток жидкости.

Если вы видите, что какая-то деталь износилась, то ее нужно заменить просто купить новую. Если гидроусилитель стоит в автомобиле, то вы не сможете произвести его ремонт так как его нужно снять и потом ремонтировать. Стоит помнить, что самостоятельный ремонт это чревато последствиями, поэтому полная или частичная разборка должна проводиться специалистами, в специализированных предприятиях, которые занимаются ремонтом, по типу нашего Гидро Спец Маркет.

Как заменить масло в ГУР Камаз

Чтобы заменить масло в гидроусилителе руля, его требуется прокачать, это действие уберет воздух из системы. Воздух в системе оставлять нельзя.

1. Для начала требуется на рулевом механизме открыть клапан, его еще называют перепускной клапан.

2. После этого сжать центрирующие пружины. Это можно сделать проворотом руля влево до упора.

3. Наполнить насос маслом

4. Силовой аппарат должен быть включен, и в это время вы заливаете медленно и постепенно масло, и смотрите, идут ли пузыри воздуха из шланга. Если пузыри перестали идти — значит достаточно.

5. Закрутить обратно клапан (перепускной клапан)

6. Опять же сжать центрирующие пружины, только теперь руль нужно провернуть вправо до предела, и пружины должны сжаться, и тут же вернуть его обратно влево до упора, опять скрутить клапан перепускной, Чтобы посмотреть не выделились ли пузыри воздуха. После того, как весь воздух вышел клапан можно закрутить обратно.

7. Делать действие из предыдущего пункта, пока весь воздух не выйдет, а будет идти только масло из клапана.

Схема работы рулевого управления гидроусилителя руля ГУР Камаз 4310

Цифра на схеме	Обозначение
1	Рулевое колесо
2	Пружина предохранительного клапана фильтра гидросистемы
3	Фильтр
4	Насос гидроусилителя руля
5	Перепускной клапан
6	Вал сошки с зубчатым сектором
7	Задняя полость гидроусилителя
8	Поршень-рейка
9	Сошка
10	Тяга продольная
11	Тяга поперечная
12	Переднее колесо авто
13	Магнитная пробка
14	Шариковая гайка
15	Винт
16	Картер рулевого механизма
17	Обратный клапан
18	Предохранительный клапан на рулевом механизме
19	Клапан управления гидроусилителем
20	Золотник
21	Упорный подшипник
22	Плунжер реактивный
23	Центрирующая пружина
24	Угловой редуктор
25	Передняя полость гидроусилителя руля
26	Линия нагнетания
27	Карданный вал
28	Радиатор
29	Рулевая колонка
30	Заливочный фильтр
31	Бачок насоса гидроусилителя
32	Линия слива
33	Пружина перепускного клапана
34	Предохранительный клапан на насосе
35	Перепускной клапан
A, B	Дросселирующие отверстия
I	Движение прямо или нейтраль
II	Поворот вправо
III	Поворот влево

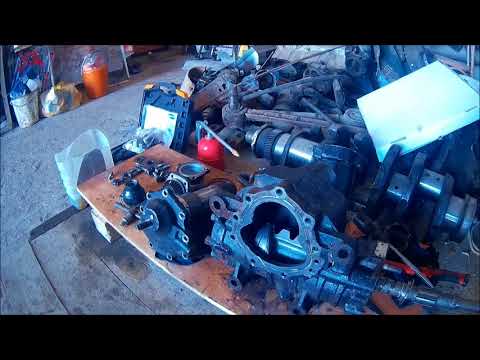

Как собрать или разобрать гидроусилитель руля ГУР Камаз 4310 — Сборочная схема гидроусилителя руля ГУР КАМАЗ 4310

Управление рулевое в сборе 4310-3400020 — Механизм рулевого управления 53212-3400020

Источник
