Ремонт трапеции дворников mitsubishi

Mitsubishi Carisma Single Turbo 🚗💨💨🚓 › Logbook › Ремонт трапеции дворников

Вот и случилась первая поломка на моем авто. Причем довольно неожиданно. Возвращаясь с Твери, по дороге к дому на Ленинградском шоссе внезапно слетела тягя с моторчика дворников. Ситуация крайне неприятная, но до дома я все же доехал, без последствий…

Причиной поломки стали износившиеся втулки в тягах трапеции. Ничто не вечно, а втулкам без малого 15 лет (думаю до меня их никто не менял. Вполне заслужено их можно отправить на пенсию, вот только что поставить вместо них? Начал искать.Наткнулся на Каризмоклубе на фотоотчет хорошего человека с ником valleriy о достаточно простом выходе из моей ситуации. Копировать сюда ничего не буду — это не мое. Оригинальный отчет находится здесь: ФОТООТЧЕТ

Вкратце: для замены втулок нам потребуется снять трапецию, выковырять старые втулки (для этого подойдет все что угодно — нож, пассатижи, молоток. По ходу сообразите.) Далее берем вот такой ремкомплект трапеции для ВАЗа. Номер:2110-370533. Стоит он рублей 200. НО! Как показала практика найти его достаточно сложно почему-то. Я объездил все местные магазины, напрег друзей из соседней области. Нигде нет. «Были раньше» — отвечали мне в магазине. «Сейчас нет» — говорили продавцы.
В итоге я решил схитрить. ТАК ДЕЛАТЬ НЕ НАДО! я решил купить трапецию от ВАЗа в сборе и снять с нее втулки. Трапеция стоила 1000руб. Но втулки с нее не снять! Они литые и не разборные. Итогом стали зря потраченные деньги!

Стал искать в интернете. Минусом интернета оказалось то, что заказав товар его нужно было ждать — а без дворников ездить — сами понимаете… Но выбора не было. Заказал на сайте www.avtoall.ru Выбрал доставку QiviPost, что бы было побыстрее и стал ждать. Спустя 5 дней пришли втулки.

Вынув старую втулку из трапеции, нужно сделать пропил в отверстии для втулки, т.к. на самой втулке есть небольшой паз для того что бы она не проворачивалась в отверстии. Можно конечно срезать этот паз, но я решил сделать по «Фен-шую». Для этого использовал надфиль. Потратил минут 5 времени.

Источник

Mitsubishi Legnum Акула › Logbook › Ремонт трапеции дворников

Добрый день!
Настал очередной день нашего пути, сегодня из Омска в Барнаул.
Даждь лил целый всю ночь и продолжался весь день, но в какой-то момент посчастливилось выехать из этой жуткой тучи под солнышко!

И тут, ну ёк-макарёк. Дворники встают вертикально и слышен звук слетевшего крепления🤦🏼‍♂️

Разбор, выявление причины, далее продолжили путь уже по сухой земле, но к ночи опять полило и вроде все работало…
Впереди был населенный пункт, так призывно светился и тут резко тухнет впереди свет, а дворники (работая на максимуме) заплетаясь друг за друга опять слетают. Прямо сюжет из лайтового хорора.
Сын даже поинтересовался не останемся ли мы тут на дороге под ливнем со сломанной машиной, испугался малой чутка.

Хорошо что все было близко, опять накинул втулку на шарик и поехал дальше.

Обзвон разборок не особо дал результат, либо переваренные, либо хз по состоянию.

Погода благо позваляла обойтись несколько дней без авто, да и выдвинулись обратно в Челябинск.

Душа моя (жена, естественно) и вдохновительница, несколько дней доносила до меня мысль о том что контракт все херня и не стоит оно таких денег (от 2000 до 3500 деревянных, в зависимости от региона)

В общем сдался и таки купил и заказал:

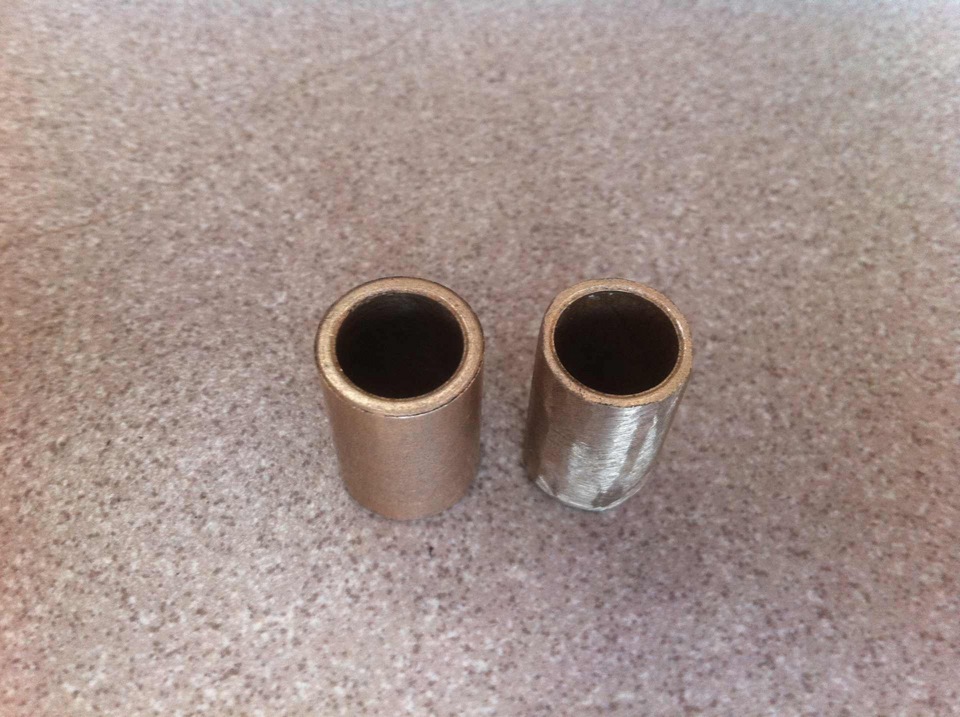

Ремкомплект механизма от демятки за 120 рубликов, а так же 4 втулки медные от Ауди по 27 рублей.

Источник

Outlander. Фотоотчет. Ремонт трапеции стеклоочистителей

Outlander — Эксплуатация и ремонт технические вопросы и обмен опытом

Страница 1 из 5

1

2

3

4

5

>

Ещё при сборке после покраски, заметил, что левый стеклоочиститель люфтит очень сильно и прежний владелец решил эту проблему гениально: купил более короткие стеклоочистители, что бы они не доставали до рамки лобового стекла из-за люфта. Вот анекдот – то. Амбразура стала как на ниве – большое лобовое и маленькие стеклоочистители…

Позже умные люди мне подсказали, что с таким люфтом трапеция может ещё и саморазобраться (забегая в перед скажу – это действительно могло случиться).

Решил разобраться с трапецией, заодно оценить состояние моторчика стеклоочистителей, после эпопейной замены трех моторчиков за пол года, есть небольшое недоверие к ним…

Процесс разборки: так легко трапецию я ещё нигде не снимал. Снимаем два колпачка с гаек с поводков стеклоочистителей, откручиваем эти гайки, снимаем уплотнительную резинку кромки моторного щита, далее вынимаем пластиковое жабо, аккуратно отсоединив его от уголков рамки лобового стекла. Все – трапеция перед глазами:
https://out-club.ru/board/attachment. 1&d=1387797073
Откручиваем три болтика шестерочки и она у нас в руках. И отсоединяем разъем, предварительно сняв клемму с АКБ.
https://out-club.ru/board/attachment. 1&d=1387797073
На удивление ниша трапеции почти чистая, лишь удаляю немногочисленную листву.
https://out-club.ru/board/attachment. 1&d=1387797073
Форумчане были правы, тяга водительского дворника – снялась рукой без малейших усилий.

Пытался подобрать подобный шарнир, но у пересмотренный вариантов, шарниры в разы крупнее, а перепресовка штыкового пальца – думаю решение не надёжное, можно попробовать приварить сваркой новые концы на тягу и ответную часть, но я пошёл другим путем…

Источник

Mitsubishi Carisma GDI › Logbook › Ремонт трапеции дворников

Всем доброго времени суток!

Сегодня речь пойдет о ремонте трапеции стеклоочистителей.
У всех каризм это больное место-изнашиваются пластиковые втулки.Моя машина не исключение.Вооружившись инструментом с моим другом Andrey587 принялись за ремонт.Сняв дворники, пластик и открутив трапецию мы увидели изношенные втулки

Для того чтобы это исправить нам понадобятся втулки генератора ВАЗ-2101.Два комплекта.

Берем сверло на «12» и рассверливаем внутреннее отверстие в нашей изношенной детали

Вот что у нас получилось

Далее берем жигулевсккую втулку и стачиваем ее с внешней стороны.Под руками не было наждака, поэтому стачивали болгаркой

Далее нагреваем паяльник и аккуратно впаиваем эти втулки в наш пластик.

Далее просто ровняем края и переходим ко второй детали.

Надеюсь эта информация окажется для кого-то полезной.
P.S. Андрюха, спасибо за помощь!

Mitsubishi Carisma 2002, engine Gasoline 1.8 liter., 122 h. p., Front drive, Manual — DIY

Comments 79

Из всех предложенных вариантов выбрал этот. Спасибо за подробное описание процесса. Получилось конечно не так аккуратно потому что спешил но всё получилось. Кстати втулки купил от стартера ваз 2101 графитно-медные

Понимаю что давно дело было, но может где номерок втулок есть или генератора, в магаз пришёл мне говорят что их 4 размера могут быть, надо номер генератора

Можно еще внутри втулки сделать пропил миллиметр глубиной и смазкой забить, ходить дольше будет.

Добрый вечер всем ! Парни впаял медные втулки от ваз. Итог после года работы медь мягкая втулки износились и опять появился люфт и плохо прижимает дворник к стеклу. Надо опять что-то думать.

Тоже себе делал, только вместо вазовских втулок вкорячил туды металопласт

здарова всем! у меня такая херовая ситуация с этими дворниками и треугольниками! у меня левый дворник на скорости заскакивает за пределы окна и поцарапал мне всю краску на стойке, я поменял треугольник (кранштейн, втулка) и ни хрена не помогло все так же! и еще щетку не прижимает нормально! И мне мысля приходит может эти втулки разные правая-левая а у меня две правые стоят?! если кто будет разбирать посмотрите есть ли в них разница отпишите! буду очень благодарен!

тоже самое… прижимается хорошо-сделал треугольники новые железные, но наскакивает на стойку… попробую ремкомплект пластиковых штучек от приоры поставить…

здарова всем! у меня такая херовая ситуация с этими дворниками и треугольниками! у меня левый дворник на скорости заскакивает за пределы окна и поцарапал мне всю краску на стойке, я поменял треугольник (кранштейн, втулка) и ни хрена не помогло все так же! и еще щетку не прижимает нормально! И мне мысля приходит может эти втулки разные правая-левая а у меня две правые стоят?! если кто будет разбирать посмотрите есть ли в них разница отпишите! буду очень благодарен!

Разницы нет, это точно.

я только втулки не обтачивал.
грел горелкой и впаивал.
главное что результат уж очень порадовал.

Благодарю! хороший совет.
вчера так сделал, на вид не очень красиво получилось, но эффект на лицо, порадовал очень.
у меня капот открываю цеплял сильно дворники и новые щётки вообще не прижимал.
два комплекта втулок по 55руб каждый.
Парни спасибо за хороший совет…доработки.

То что на вид не очень красиво это ерунда, снаружи ведь этого не видно. Рад что информация пригодилась.

согласен. это да.
но у тебя и на вид красиво, прилично получилось.Так же один в один сложно сделать.
Спасибо, инфа стоющая, нужная для многих иномарок.
это болезнь почти у всех не новых иномарок…

Источник

Ремонт трапеции дворников mitsubishi

— Признаки неисправности трапеции стеклоочистителей —

1) происходит скрип при движении дворников (замена щеток не помогает)

2) обломилась тяга, и как результат — работает только один дворник

3) не работают дворники вообще

— Причины неисправности трапеции стеклоочистителей —

1) дискомфорт от плохой видимости дороги

2) неприятный скрип, который плавно перерастет в неработающий дворник

Профилактика трапеции дворников (смазка шарнирных соединений)	4 000 руб.
Замена трапеции дворников	2 500 руб.

Запчасть:	Цена	Артикул
Трапеция стеклоочистителей Лансер 9	8 200	8251A032
Трапеция стеклоочистителей Лансер 10	8 200	8251A032
Трапеция стеклоочистителей АСХ	10 700	8251A058
Трапеция стеклоочистителей Аутлендер 1	8 000	MN126543
Трапеция стеклоочистителей Аутлендер 2	10 300	8251A031
Трапеция стеклоочистителей Аутлендер 3	5 000 — 6 500	8251A065
Трапеция стеклоочистителей Л200 3	5 000 — 6 179	MR109453
Трапеция стеклоочистителей Л200 4	8 700	8251A020
Трапеция стеклоочистителей Паджеро 3	6 700	MR490634
Трапеция стеклоочистителей Паджеро 4	8 000	8251A019 / MR490634 6 540
Трапеция стеклоочистителей Паджеро Спорт 1	4 500 — 8 400	MR245213
Трапеция стеклоочистителей Паджеро Спорт 2	8 700	8251A020

Цена действительна на 15.01.2017
